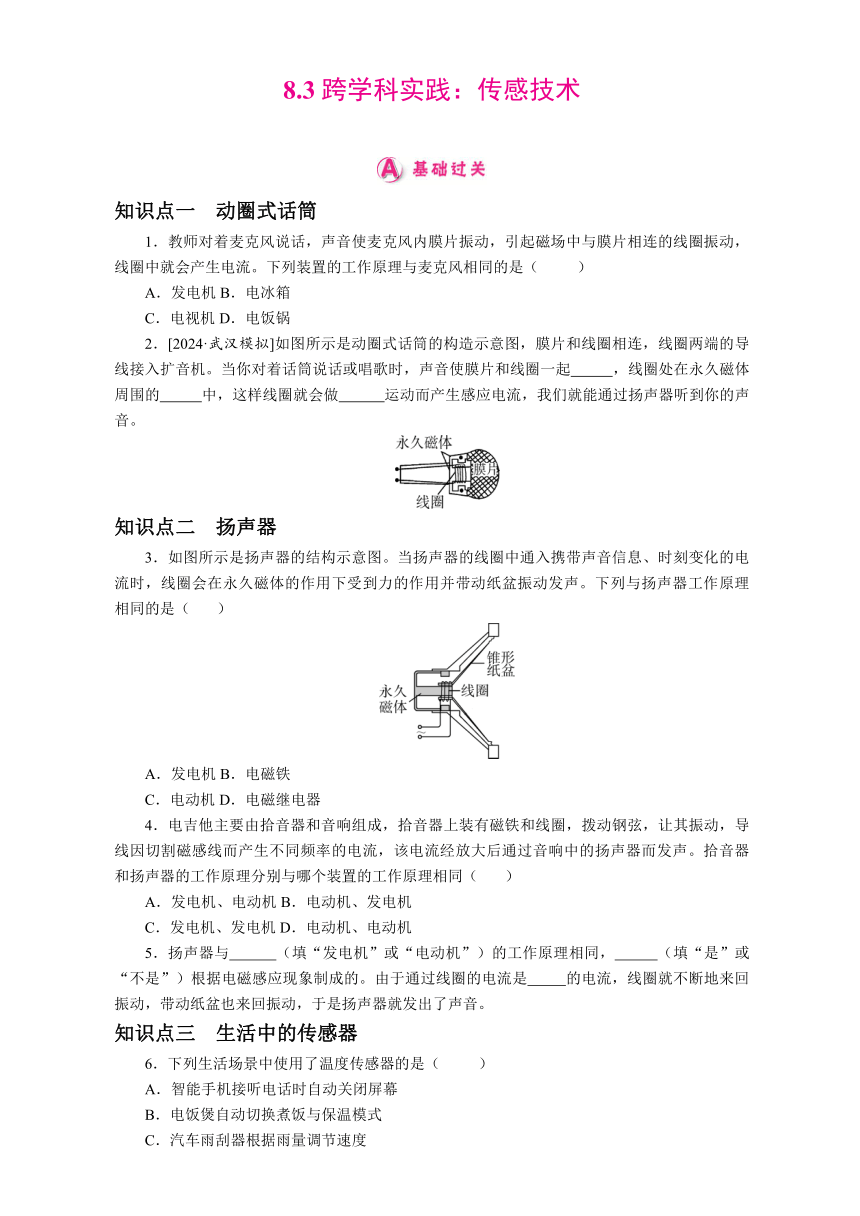

8.3跨学科实践：传感技术
知识点一　动圈式话筒
1．教师对着麦克风说话，声音使麦克风内膜片振动，引起磁场中与膜片相连的线圈振动，线圈中就会产生电流。下列装置的工作原理与麦克风相同的是（　 　）
A．发电机B．电冰箱
C．电视机D．电饭锅
2．[2024·武汉模拟]如图所示是动圈式话筒的构造示意图，膜片和线圈相连，线圈两端的导线接入扩音机。当你对着话筒说话或唱歌时，声音使膜片和线圈一起　 　，线圈处在永久磁体周围的　 　中，这样线圈就会做　 　运动而产生感应电流，我们就能通过扬声器听到你的声音。
知识点二　扬声器
3．如图所示是扬声器的结构示意图。当扬声器的线圈中通入携带声音信息、时刻变化的电流时，线圈会在永久磁体的作用下受到力的作用并带动纸盆振动发声。下列与扬声器工作原理相同的是（　 ）
A．发电机B．电磁铁
C．电动机D．电磁继电器
4．电吉他主要由拾音器和音响组成，拾音器上装有磁铁和线圈，拨动钢弦，让其振动，导线因切割磁感线而产生不同频率的电流，该电流经放大后通过音响中的扬声器而发声。拾音器和扬声器的工作原理分别与哪个装置的工作原理相同（　 ）
A．发电机、电动机B．电动机、发电机
C．发电机、发电机D．电动机、电动机
5．扬声器与　 　（填“发电机”或“电动机”）的工作原理相同，　 　（填“是”或“不是”）根据电磁感应现象制成的。由于通过线圈的电流是　 　的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
知识点三　生活中的传感器
6．下列生活场景中使用了温度传感器的是（　 　）
A．智能手机接听电话时自动关闭屏幕
B．电饭煲自动切换煮饭与保温模式
C．汽车雨刮器根据雨量调节速度
D．智能手机自动抓拍人的笑脸
7．酒精测试仪的核心部件是（　 　）
A．压力传感器
B．高灵敏度气体传感器
C．光传感器
D．磁力传感器

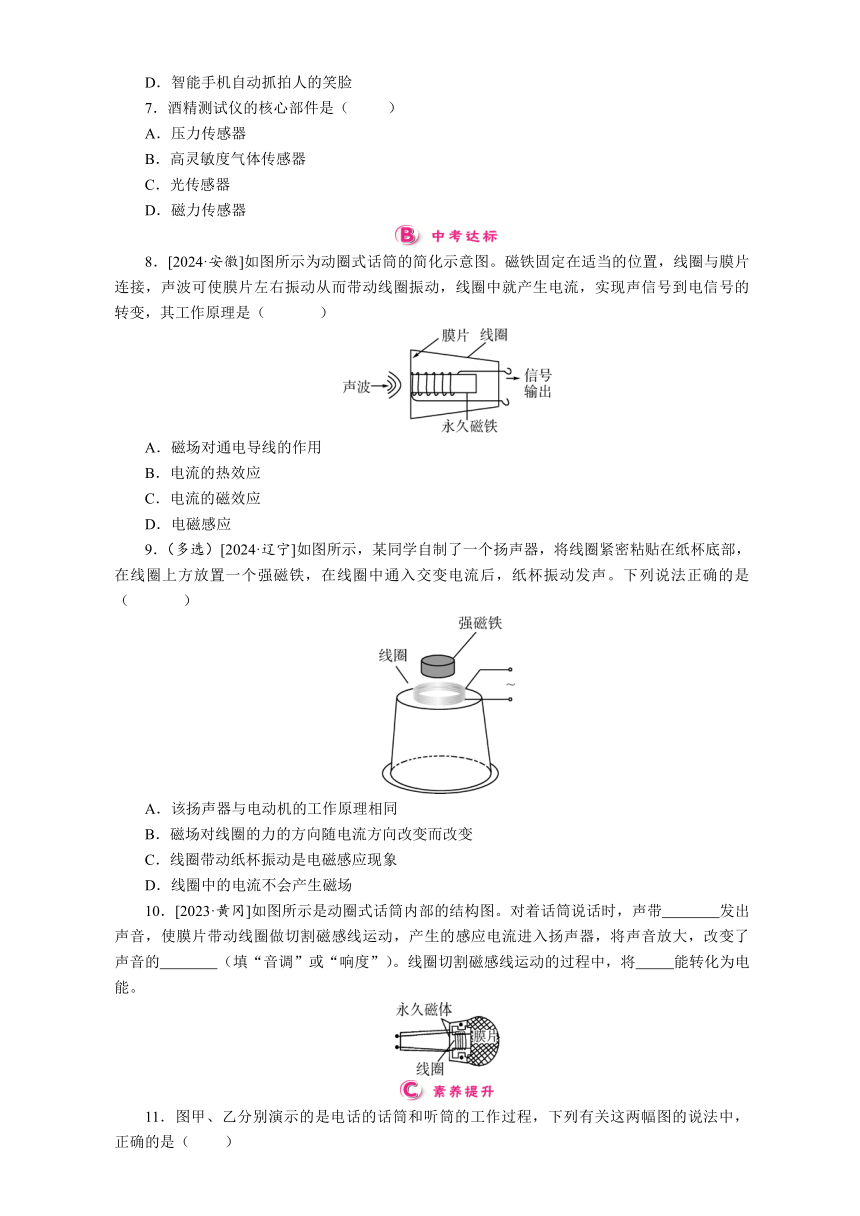

8．[2024·安徽]如图所示为动圈式话筒的简化示意图。磁铁固定在适当的位置，线圈与膜片连接，声波可使膜片左右振动从而带动线圈振动，线圈中就产生电流，实现声信号到电信号的转变，其工作原理是（　 　）
A．磁场对通电导线的作用
B．电流的热效应
C．电流的磁效应
D．电磁感应
9．（多选）[2024·辽宁]如图所示，某同学自制了一个扬声器，将线圈紧密粘贴在纸杯底部，在线圈上方放置一个强磁铁，在线圈中通入交变电流后，纸杯振动发声。下列说法正确的是（ ）
A．该扬声器与电动机的工作原理相同
B．磁场对线圈的力的方向随电流方向改变而改变
C．线圈带动纸杯振动是电磁感应现象
D．线圈中的电流不会产生磁场
10．[2023·黄冈]如图所示是动圈式话筒内部的结构图。对着话筒说话时，声带　 　发出声音，使膜片带动线圈做切割磁感线运动，产生的感应电流进入扬声器，将声音放大，改变了声音的　 （填“音调”或“响度”）。线圈切割磁感线运动的过程中，将　 　能转化为电能。
11．图甲、乙分别演示的是电话的话筒和听筒的工作过程，下列有关这两幅图的说法中，正确的是（　 　）
A．图甲演示的是电话的听筒，它是利用电磁感应原理来工作的
B．图甲演示的是电话的话筒，它工作时将电能转化为机械能
C．图乙演示的是电话的听筒，它是利用磁场对电流的作用来工作的
D．图乙演示的是电话的话筒，它工作时将机械能转化为电能
12．如图所示是动圈式话筒（麦克风）和扬声器（喇叭）的构造示意图，当人对着话筒说话时，产生的声音使膜片以及与之相连的线圈一起振动，线圈在磁场中的这种运动，能产生随着声音变化而变化的电流，变化的电流经放大器放大后，又通过扬声器的线圈，由于通过线圈中的电流是交变电流，通电线圈就在磁场中来回振动，带动纸盆也来回振动，扬声器就发出声音。
根据以上原理，请思考并回答：
（1）图中的放大器装置的主要目的是改变声音的　 　（填“音调”“响度”或“音色”）。
（2）话筒是一种把声音信号转化为电信号的装置，它利用了　 　原理。
（3）扬声器是把电信号转化为声信号的装置，其中线圈振动的原因是　 　。
参考答案
1． A 　2.振动　磁场　切割磁感线　3. C 　4. A
5．电动机　不是　变化　6. B 　7. B 　8. D 　9. AB 　10.振动　响度　机械　11. D 　12.(1)响度　(2)电磁感应　(3)通电线圈在永磁体的磁场中会受到力的作用
