第十五章 电与电路
让电灯发光
第二节
观察与思考
电与人们的生活息息相关：冬天用电烤火炉取暖，夏天用电扇送凉；灯光让夜晚的城市五彩缤纷（如图）。电是怎样让它们工作的呢？
学习目标
了解电路的组成。
01
知道电路的三种状态。（重点）
02
认识电路元件，会看、画简单的电路图。（重、难点）
03
知道并会连接串联电路和并联电路。（重、难点）
04

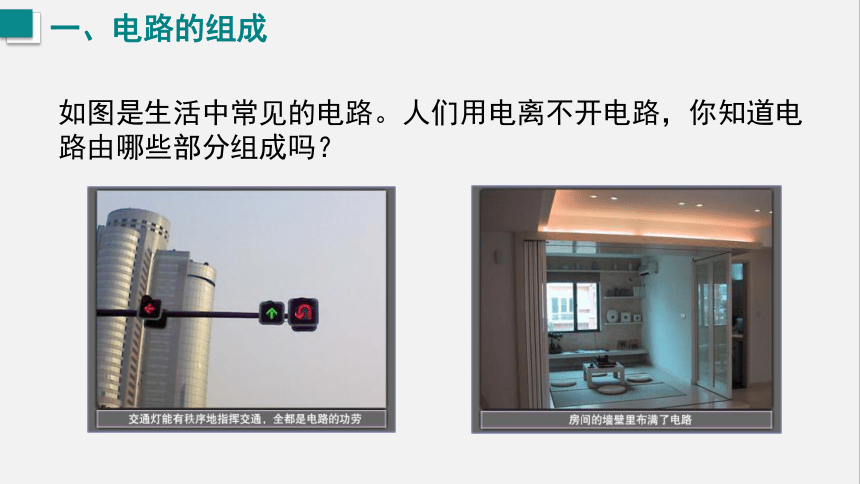

如图是生活中常见的电路。人们用电离不开电路，你知道电
路由哪些部分组成吗？
一、电路的组成
电源
用电器
导线
开关

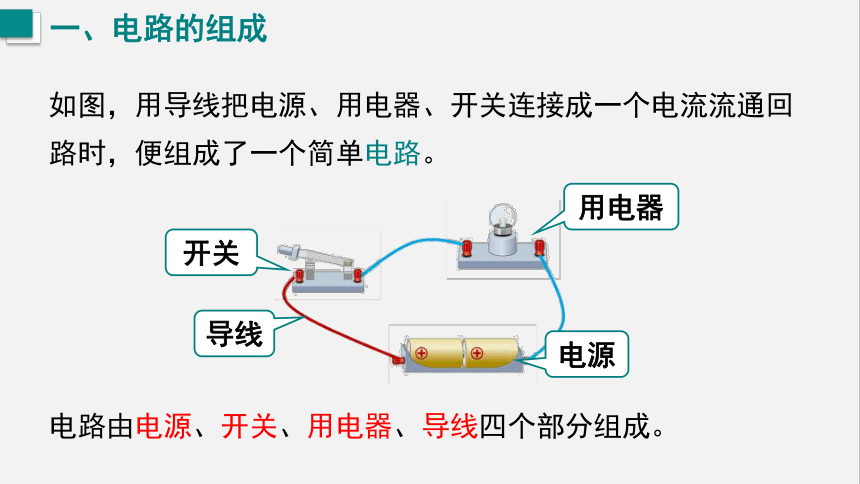

如图，用导线把电源、用电器、开关连接成一个电流流通回路时，便组成了一个简单电路。
一、电路的组成
电路由电源、开关、用电器、导线四个部分组成。

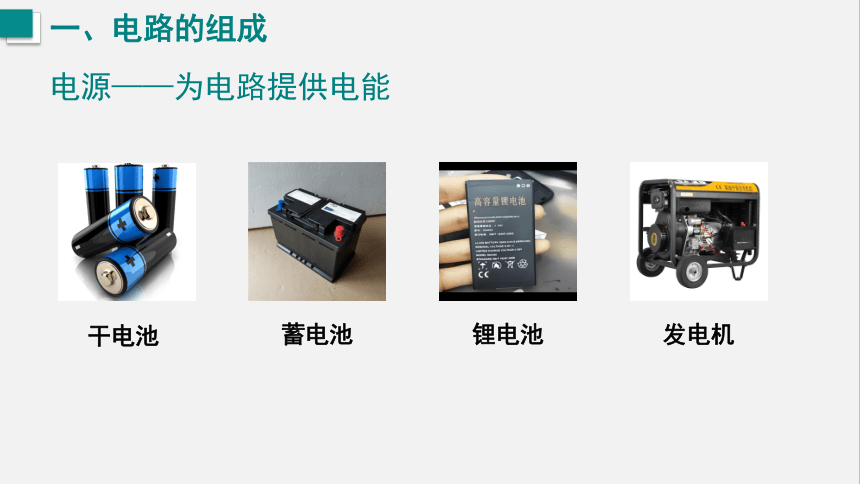

电源——为电路提供电能
锂电池
发电机
干电池
蓄电池
一、电路的组成

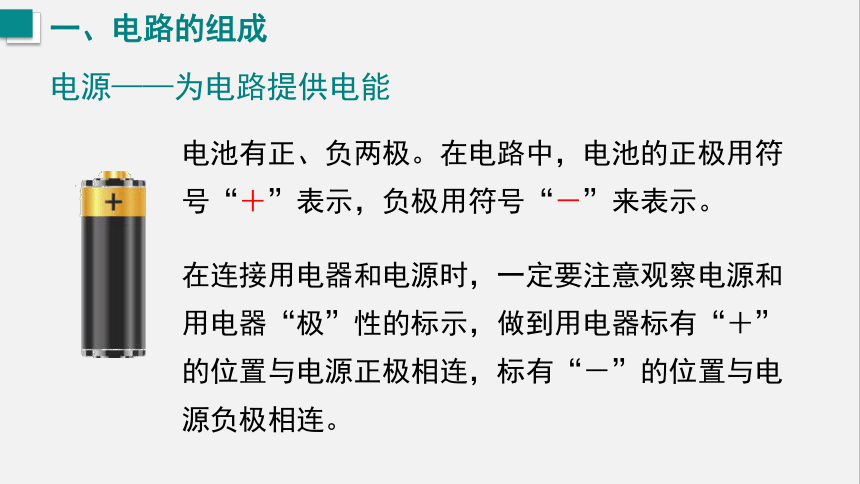

电池有正、负两极。在电路中，电池的正极用符号“＋”表示，负极用符号“－”来表示。
在连接用电器和电源时，一定要注意观察电源和用电器“极”性的标示，做到用电器标有“＋”的位置与电源正极相连，标有“－”的位置与电源负极相连。
电源——为电路提供电能
一、电路的组成

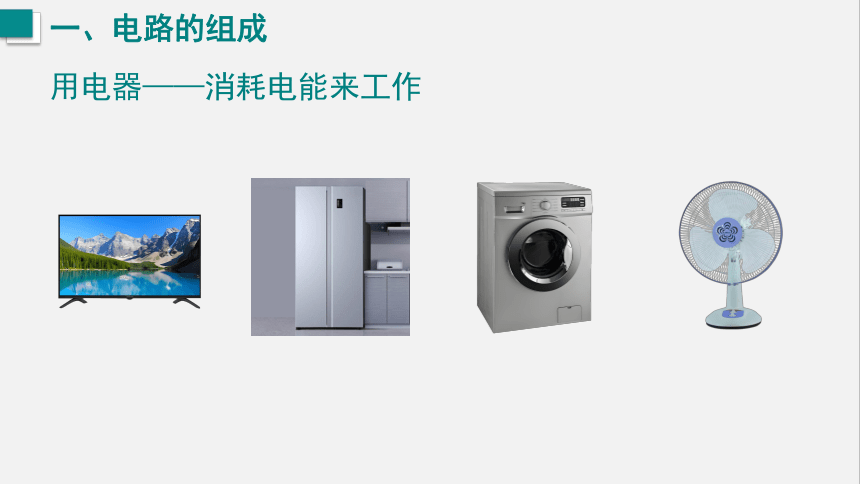

用电器——消耗电能来工作
一、电路的组成

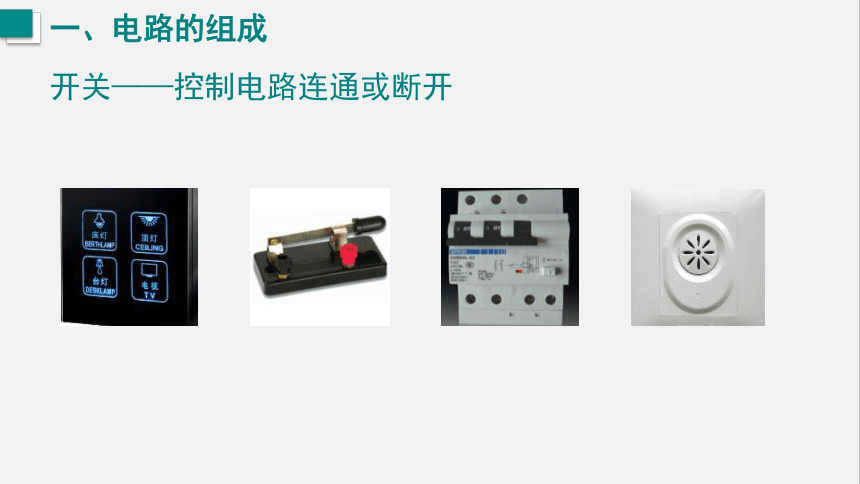

开关——控制电路连通或断开
一、电路的组成
导线——输送电能
一、电路的组成
实际电路有的简单，但大多数都很复杂。一台小收音机的电路中也有几十个电路元件；计算机电路更是像个迷宫，连接着千万甚至亿个电路元件。
科学书屋——集成电路
一、电路的组成
一块小小的芯片是利用高科技将许多电路元件集成一起的集成电路。不论集成电路如何复杂，它们仍然是由基本电路构成的。
科学书屋——集成电路
一、电路的组成
闭合开关后，小灯泡发光，电路中就会产生电流。
在电源的作用下，电荷定向移动便形成持续电流，这与水管中的水定向流动形成“水流”类似。
电流
一、电路的组成
通路指处处连通的电路。电路处处连通又叫电路闭合。
只有电路闭合时，电路中才有电流，用电器才能工作，如图。
通路
二、通路、开路和短路
开路指电路中某处断开的电路，开路又叫断路。
如开关断开、导线松脱、电灯等用电器烧坏等，如图。
开路时，电路中还有电流吗？
开路
二、通路、开路和短路
此时电路中没有电流
短路指不经过用电器直接将电源两极用导线连通的电路。
短路时，电流很大，可能烧坏电源和导线。所以，一般情况下短路是不允许的。
短路
二、通路、开路和短路
用电器两端被导线直接连通，这时电流流经外加导线而绕过用电器，这种情况叫做该用电器短路。
短路
二、通路、开路和短路
如图，用导线连在灯泡L2的两端，则灯泡L2被短路。想一想，
若闭合开关后再连接导线，灯泡L2的亮度会发生什么变化？
电路元件
三、电路图
电路图的画法
+
-
电路图
画电路图应注意：（1）要用统一规定的符号；（2）要简洁、整齐。
实物图
用规定符号表示电路连接情况的图叫电路图。
电路图及其画法
三、电路图
有两个灯泡、一个开关、两节电池、若干导线，让两个灯泡同时发光，有几种连接方式？请你连接电路并画出电路图。
四、电路的连接
两种电路
两个灯泡逐个顺次串接在一起，再接入电路中，这类连接
方式叫做串联。
有两个灯泡、一个开关、两节电池、若干导线，让两个灯泡同时发光，有几种连接方式？请你连接电路并画出电路图。
四、电路的连接
两种电路
两个灯泡两端并列连接地连在一起，再接入电路中，这类连接
方式叫做并联。
四、电路的连接
串、并联电路中的特点
串联电路中电流只有一条路径，一处断开，处处断开。
并联电路中电流有多条路径。干路断开，整个电路断开；
支路断开，其他支路不受影响。
（1）串联电路：按电路图摆好元件位置，开关S应断开。从电源正极出发，逐个顺次连接所有元件，然后回到电源负极。
（2）并联电路：按电路图摆好元件位置，开关S应断开。首先任选一条支路与开关、电源等元件按串联方法连成回路，再把与该支路并联的各支路依次并在该支路上。
四、电路的连接
串、并联电路的连接
让灯泡发光
电路：用导线把电源、用电器、开关连接起来组成的电流流通回路。
电路的三种状态
通路：处处连通的电路
开路：某处断开的电路
短路：不经过用电器直接将电源两极用导线连通的电路
电路图：用规定符号表示电路连接情况的图
课堂小结
电路的连接
串联电路：用电器逐个顺次连接在一起的电路
并联电路：用电器两端并排连接在一起的电路
1. 电路中有持续电流的条件是（ ）
A.电路中必须有电源
B.电路是闭合的
C.电路中有电源，且有用电器
D.电路中有电源，且电路闭合
D
课堂练习
2. 如图所示的电路中，当开关S1，S2断开时，则电路处于_______状态；当开关S1闭合、S2断开时，则电路处于_______状态；当开关S1、S2都闭合时，电路处于_______状态。
开路
通路
短路
课堂练习
3.请画出以下电路的电路图。
M
课堂练习
4.马路上的路灯总是一起亮，一起灭。如果它们其中一盏灯的灯丝断了，其他灯仍能正常发光。根据这些现象判断路灯是（ ）
A.串联的
B.并联的
C.可能是串联的，也可能是并联的
D.不能确定是何种连接方式
B
课堂练习
