(共26张PPT)
第十五章 电与电路
测量：用电压表测量电压
第四节

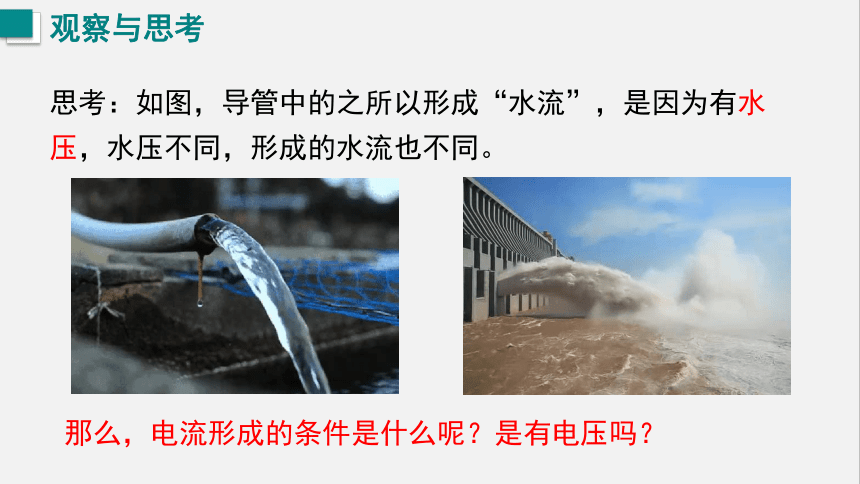

观察与思考
思考：如图，导管中的之所以形成“水流”，是因为有水压，水压不同，形成的水流也不同。
那么，电流形成的条件是什么呢？是有电压吗？

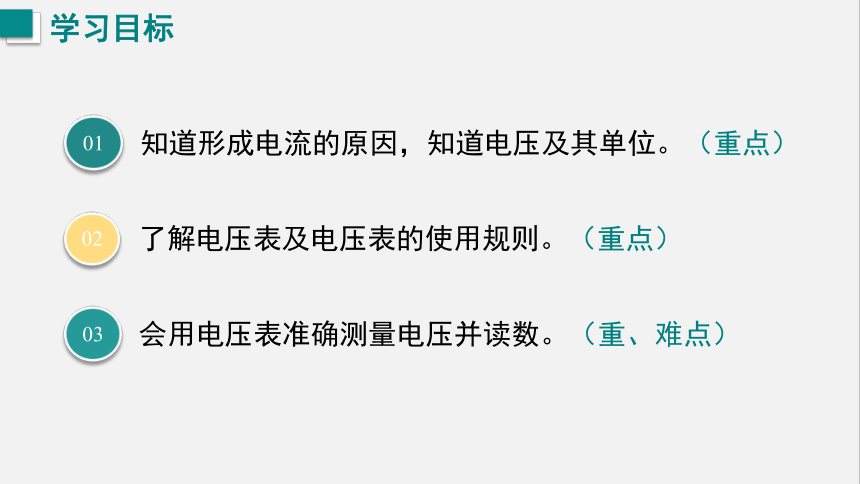

学习目标
知道形成电流的原因，知道电压及其单位。（重点）
01
了解电压表及电压表的使用规则。（重点）
02
会用电压表准确测量电压并读数。（重、难点）
03

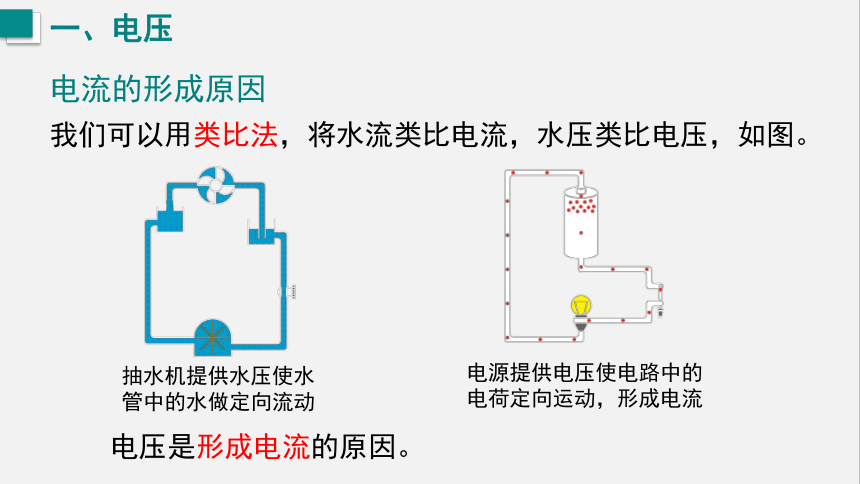

抽水机提供水压使水管中的水做定向流动
电源提供电压使电路中的 电荷定向运动，形成电流
我们可以用类比法，将水流类比电流，水压类比电压，如图。
电压是形成电流的原因。
一、电压
电流的形成原因

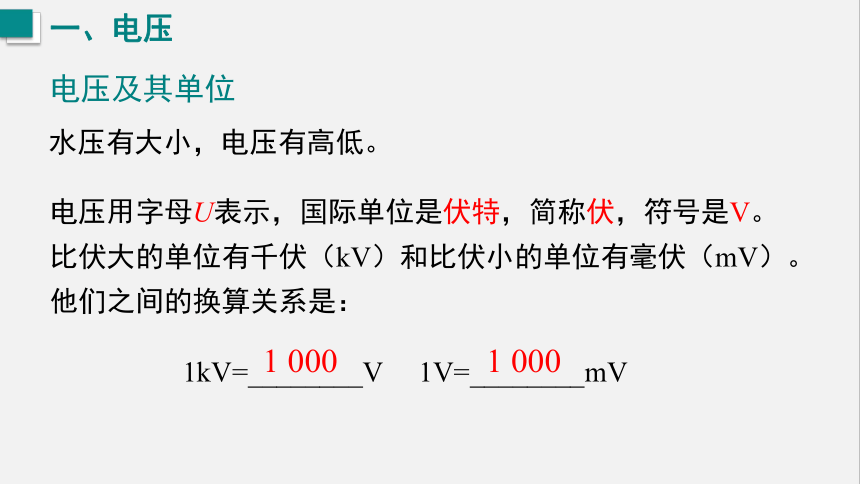

水压有大小，电压有高低。
电压用字母U表示，国际单位是伏特，简称伏，符号是V。比伏大的单位有千伏（kV）和比伏小的单位有毫伏（mV）。他们之间的换算关系是：
1kV=________V 1V=________mV
1 000
一、电压
电压及其单位
1 000

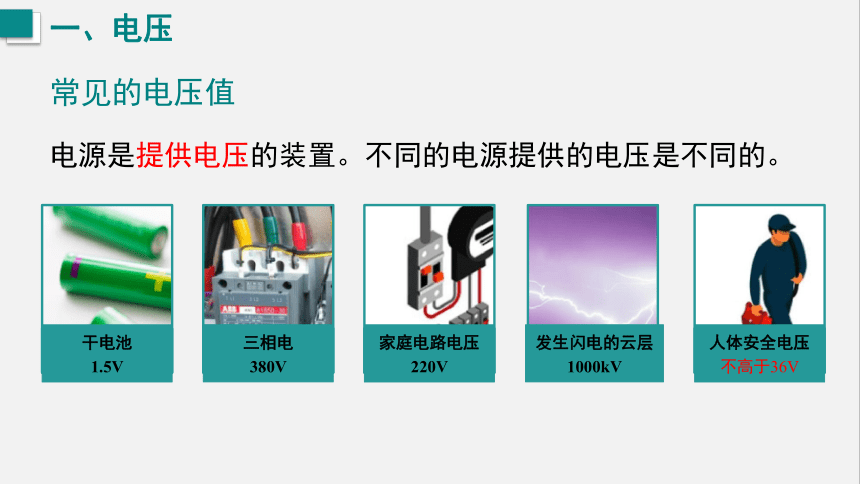

干电池
1.5V
三相电
380V
家庭电路电压
220V
人体安全电压
不高于36V
发生闪电的云层
1000kV
一、电压
常见的电压值
电源是提供电压的装置。不同的电源提供的电压是不同的。

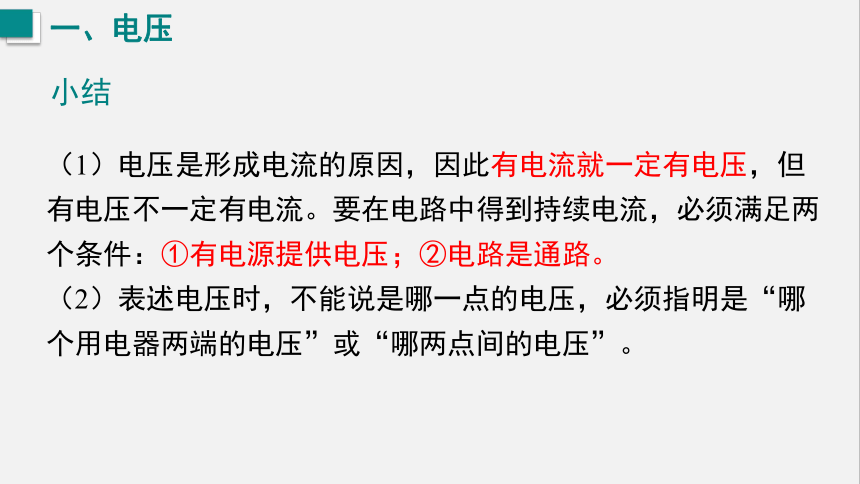

（1）电压是形成电流的原因，因此有电流就一定有电压，但有电压不一定有电流。要在电路中得到持续电流，必须满足两个条件：①有电源提供电压；②电路是通路。
（2）表述电压时，不能说是哪一点的电压，必须指明是“哪个用电器两端的电压”或“哪两点间的电压”。
一、电压
小结
二、电压表
电压表

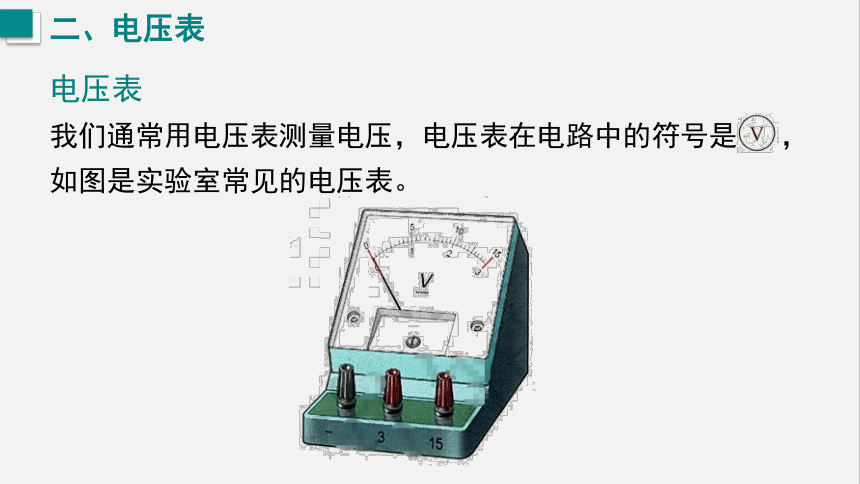

我们通常用电压表测量电压，电压表在电路中的符号是 ，
如图是实验室常见的电压表。
二、电压表

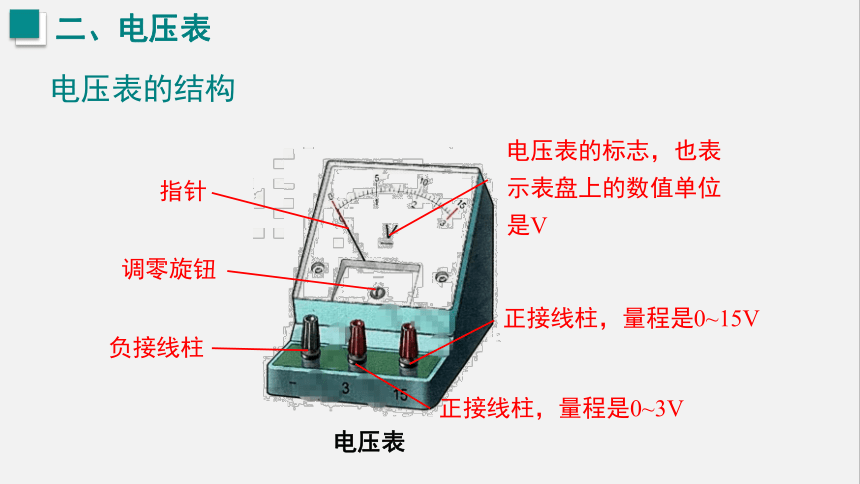

电压表的结构
指针
调零旋钮
负接线柱
正接线柱，量程是0~3V
正接线柱，量程是0~15V
电压表
电压表的标志，也表示表盘上的数值单位是V
使用前检查指针是否指零，若指针不指零刻度线，应该用螺丝刀调零。
调零旋钮
二、电压表
电压表的使用
使用时，电压表必须与被测用电器并联，让电流从正接线柱流进电压表，从负接线柱流出电压表。
二、电压表
电压表的使用
被测电压不能超过电压表的量程。若违反以上规定，可能会损坏电压表。
注意：在量程合适时，电压表可以直接接到电源的两极，测量电源电压。
二、电压表
电压表的读数
确定量程：0~3 V
分度值：1 V/10＝0.1 V
确定大格刻度：
1 V×2=2 V
0.1 V×5=0.5 V
确定小格刻度：
最终示数：
2 V + 0.5 V=2.5 V
二、电压表
电压表的读数
确定量程：0~15 V
分度值：5 V/10＝0.5 V
确定大格刻度：
5 V×2=10 V
0.5 V×5=2.5 V
确定小格刻度：
最终示数：
10 V + 2.5 V=12.5 V
从这两次读数中，你还发现了什么？
指针在同一处时，大量程读数是小量程的5倍
例 观察电压表的连接是否正确。
讲授新课
二、电压表
一个不能：不能超过电压表的测量范围。
两个必须：将电压表必须并联在所测量的部分电路两端；电
流必须从电压表的正接线柱进，负接线柱出。
三先三后：先调零后使用；
先看清分度值后读数；
先画图后连接。
二、电压表
小结
三、实验：用电压表测量电压
实验目的
1.学习使用电压表。
2.测量电源电压和小灯泡发光时两端的电压。
实验器材
电池、电池盒、电压表、小灯泡、开关及导线。
三、实验：用电流表测量电流
实验步骤
1.选择电压表的恰当量程，然后把电压表直接接在电源两端，如图。闭合开关，指针稳定后电压表的示数可视为电源的电压，记录测量数据。换成一节电池，重复实验。
思考：两节干电池时电源电压和接一节干电池时电压有什么关系？三节干电池呢？
U电源=n×U干电池=n×1.5 V
三、实验：用电流表测量电流
实验步骤
2.根据电源电压选择电压表的恰当量程。按照如图所示的电路图将实验器材连接起来，闭合开关，待指针稳定后，读出并记录电压表示数。
三、实验：用电流表测量电流
实验结论
写出测得的电源电压和小灯泡两端的电压，记录在表格中。
1 2 3
电源电压/V 1.5 1.4 1.5
灯泡两端电压/V 1.5 1.5 1.5
从表格中的数据，你得出了什么结论？
U电源=U灯泡
三、实验：用电压表测量电压
视频：练习使用电压表
相同点：①使用前都要调零；
②电流必须从正接线柱流入，负接线柱流出；
③注意选择量程时必须通过试触后确定。
电流表和电压表的异同
三、实验：用电流表测量电流
仪表 电流表 电压表
符号
所测物理量
连接方式
接线柱的连接 量程 能否接在电源两端
电压
并联在电路中
可以
电流
串联在电路中
正进负出
选择合适的量程
不能
电流表和电压表的异同
三、实验：用电流表测量电流
测量：用电压表测量电压
电压
电压是形成电流的原因，用字母U 表示。
单位：伏特（简称伏），符号是V。
换算关系：1 kV=1 000 V；1 V=1 000mV
电压的
测量
电压表：测量电压的仪表。
电压表
的使用
使用前：调零，观察量程、分度值。
使用时：要并联在被测用电器两端，要正进负出；要选择合适的量程。
读数：先明确量程，再确定分度值，
视线正对刻度盘。
课堂小结
1.下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
C
课堂练习
2.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
课堂练习
3.在图示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
课堂练习
