(共26张PPT)
第十五章 电与电路
测量：用电流表测量电流
第三节
观察与思考
思考：如图，导管中的水向一定方向流动，形成“水流”。不同的水压还会使水流的大小不同。
那么，电流又是怎样形成的呢？电流也有大小吗？

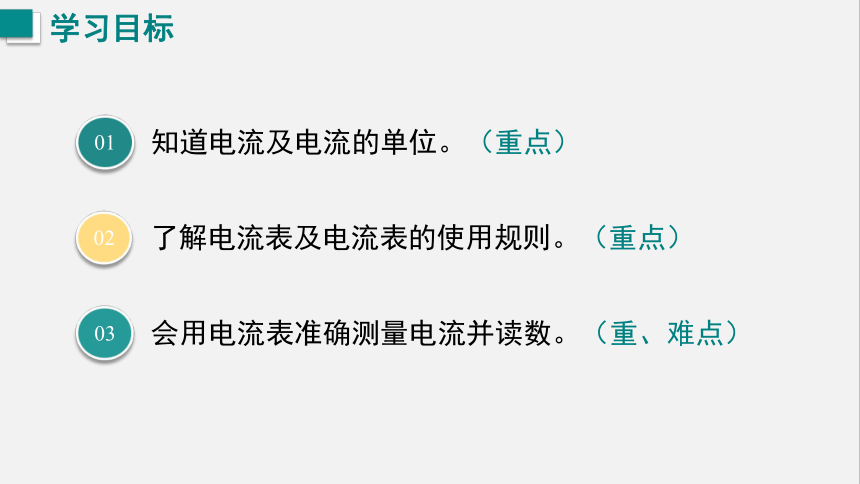

学习目标
知道电流及电流的单位。（重点）
01
了解电流表及电流表的使用规则。（重点）
02
会用电流表准确测量电流并读数。（重、难点）
03

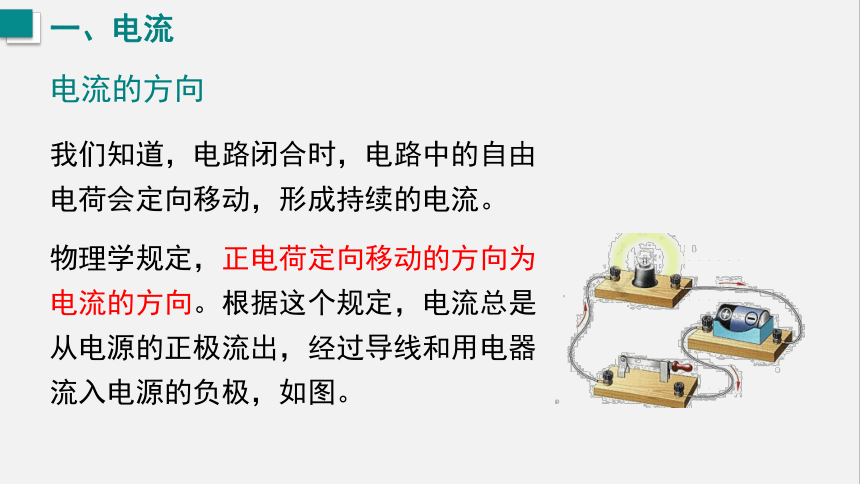

物理学规定，正电荷定向移动的方向为电流的方向。根据这个规定，电流总是从电源的正极流出，经过导线和用电器流入电源的负极，如图。
我们知道，电路闭合时，电路中的自由电荷会定向移动，形成持续的电流。
一、电流
电流的方向
一、电流
电流的方向

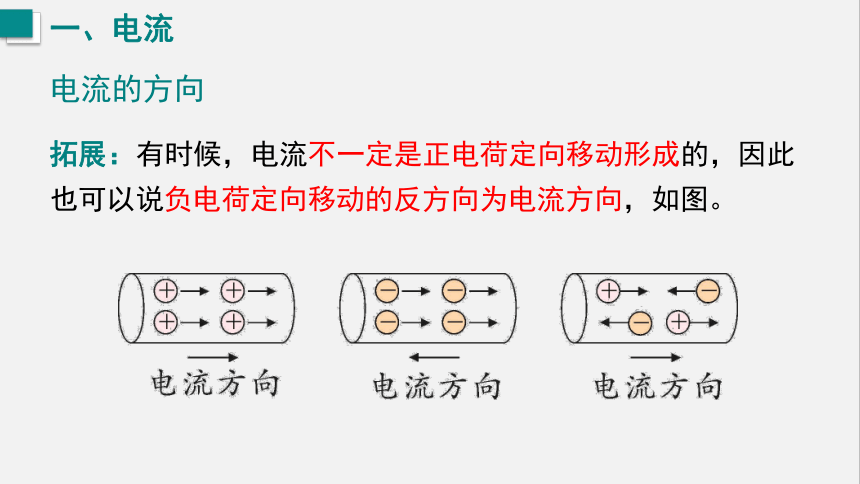

拓展：有时候，电流不一定是正电荷定向移动形成的，因此也可以说负电荷定向移动的反方向为电流方向，如图。

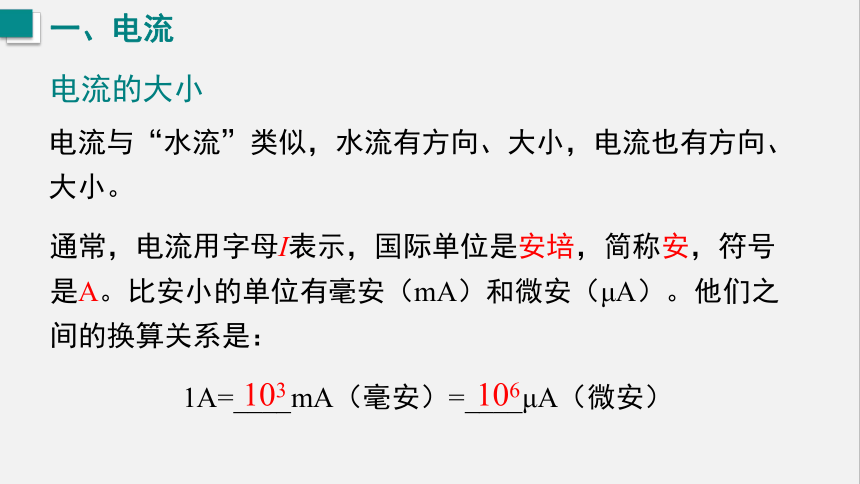

电流与“水流”类似，水流有方向、大小，电流也有方向、大小。
通常，电流用字母I表示，国际单位是安培，简称安，符号是A。比安小的单位有毫安（mA）和微安（μA）。他们之间的换算关系是：
1A=____mA（毫安）=____μA（微安）
103
106
一、电流
电流的大小

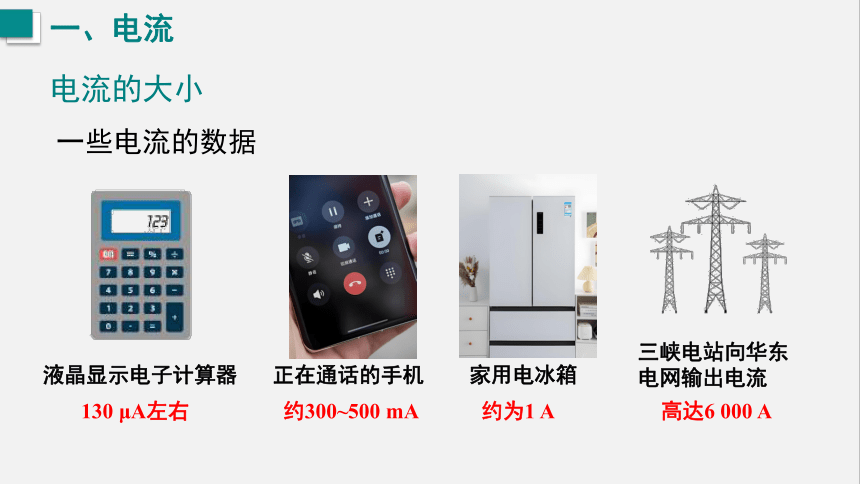

液晶显示电子计算器
130 μA左右
正在通话的手机
约300~500 mA
家用电冰箱
约为1 A
三峡电站向华东电网输出电流
高达6 000 A
一些电流的数据
一、电流
电流的大小
二、电流表
电流表

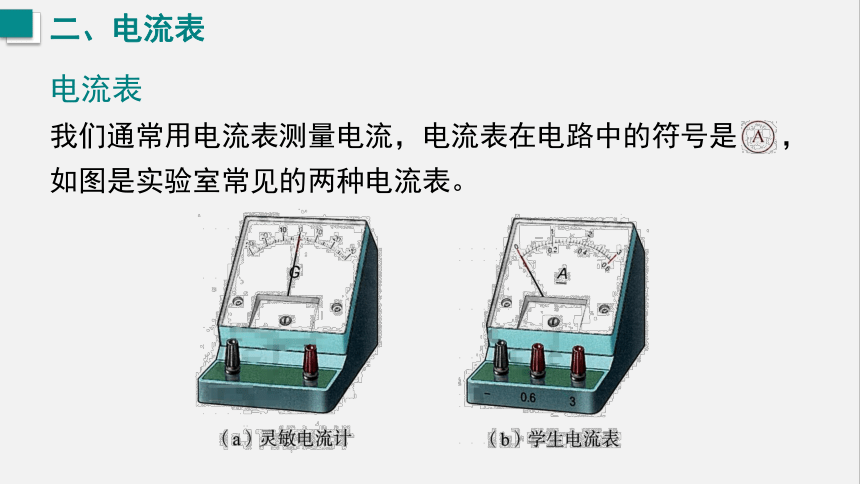

我们通常用电流表测量电流，电流表在电路中的符号是 ，
如图是实验室常见的两种电流表。
二、电流表

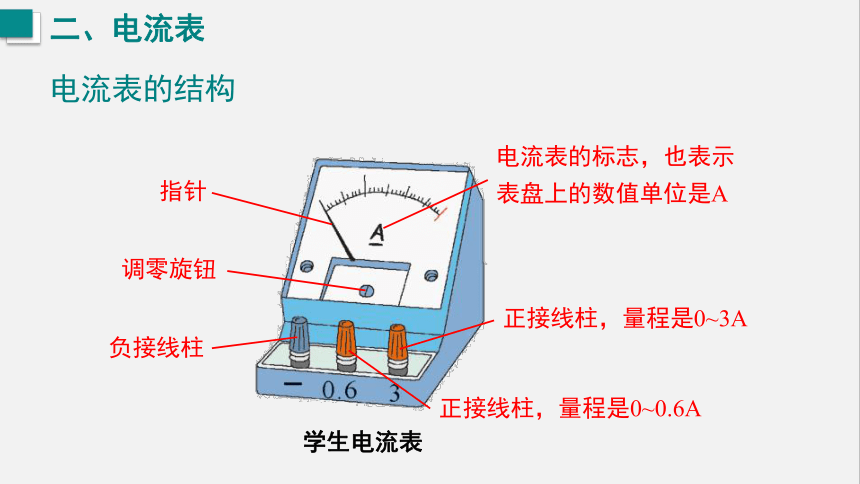

电流表的结构
电流表的标志，也表示表盘上的数值单位是A
指针
调零旋钮
负接线柱
正接线柱，量程是0~0.6A
正接线柱，量程是0~3A
学生电流表
使用前检查指针是否指零，若指针不指零刻度线，应该用螺丝刀调零。
调零旋钮
二、电流表
电流表的使用
使用时，电流表必须与被测用电器串联，让电流从正接线柱流进电流表，从负接线柱流出电流表。
二、电流表
电流表的使用
被测电流的大小不能超过电流表的量程。（测量电流不能超过最大测量值，否则就会烧坏电流表。估计被测电流的大小，或通过试触选择合适量程）
二、电流表
电流表的使用
不允许电流表直接接到电源的两极。否则，电流表将很快烧坏，电流表内部构造比较精密，使用不当很容易损坏电流表。
二、电流表
电流表的使用
调零
估计被测电流的大小，或通过试触选择合适量程
测谁电流和谁串联
视线正对刻度盘
二、电流表
电流表的使用
量程选择
连入电路
读数
确定量程：0~0.6 A
分度值：0.2A/10＝0.02A
确定大格刻度：
0.2A×2=0.4A
0.02A×4=0.08A
确定小格刻度：
0.4A＋0.08A=0.48A
最终示数：
二、电流表
电流表的读数
确定量程：0~3A
分度值：1A/10＝0.1A
确定大格刻度：
1A×2=2A
0.1A×4=0.4A
确定小格刻度：
2A＋0.4A=2.4A
最终示数：
二、电流表
电流表的读数
三、实验：用电流表测量电流
实验目的
1.学习使用电流表。
2.用电流表测量电路中的电流。
实验器材
电池组、电流表、小灯泡、开关及导线。
三、实验：用电流表测量电流
实验步骤
1.选择电流表的合适量程，按照电路图将实验器材规范的连接起来，电流表串联在电路图的A处。
2.闭合开关，待指针稳定后，根据所指的刻度读出被测电流的大小，记录在自己设计的表格中。重复测量。
3.将电流表串联在电路图中的B处，重复步骤2。
三、实验：用电流表测量电流
实验结论
1.写出电流表分别串联在A处和B处测得的电流，并记录在表格中。
2.总结得出流入和流出灯泡电流的关系。
1 2 3
A处的电流/A
B处的电流/A
I流入=I流出
三、实验：用电流表测量电流
视频：练习使用电流表
1.电流表指针左偏：
2.电流表指针偏到最右端：
3.电流表向右偏转很小角度：
4.电流表读数相差5倍：
电流表正负接线柱接反。
电流表量程选小了。
电流表量程选大了。
错将小量程读成大量程。
三、实验：用电流表测量电流
拓展：电流表使用中的常见故障
测量：用电流表测量电流
电流
电流：表示电流大小的物理量，用字母I表示。
单位：安培（简称安），符号是A。
换算关系：1mA=10－3A；1μA=10－6A。
电流的
测量
电流表：测量电流的仪表。
电流表
的使用
使用前：调零，观察量程、分度值。
使用时：要串联在电路中，要“＋”进
“－”出；要选择合适的量程；禁止电流表直接连电源两端。
读数：先明确量程，再确定分度值，
视线正对刻度盘。
课堂小结
1. 如图所示是电流表的表盘，则其示数是（ ）A.0.28A B.1.40A
C.1.08 A D.0.28A或1.40 A
当量程为0~0.6 A时，分度值为0.02A
0.2＋0.02×4＝0.28A
当量程为0~3A时，分度值为0.1A
1＋0.1×4＝1.40A
D
课堂练习
2. 在探究并联电路电流的特点时，小李同学测得一支路中的电流为0.50 A。请在如图所示的电流表中标出这个电流值。
课堂练习
3. 在图甲的四幅电路图中，与图乙所示实物图对应的是（ ）
电流表测谁电流和谁串联
A
课堂练习
4. 在用电流表测量某段电路中的电流时，若选用0~0.6A量程，测得的电流为0.18A；若选用0~3A量程，测得电流为0.2A，那么该电路中的电流大小应该是（ ）
A. 0.2A B.0.18A C.0.19A D.无法确定
B
小量程分度值小，测量更精确，误差小
能用小量程时，应该以小量程读数为准。
课堂练习
