(共23张PPT)
第十五章 电与电路
探究：串、并联电路中电流、电压的特点
第五节

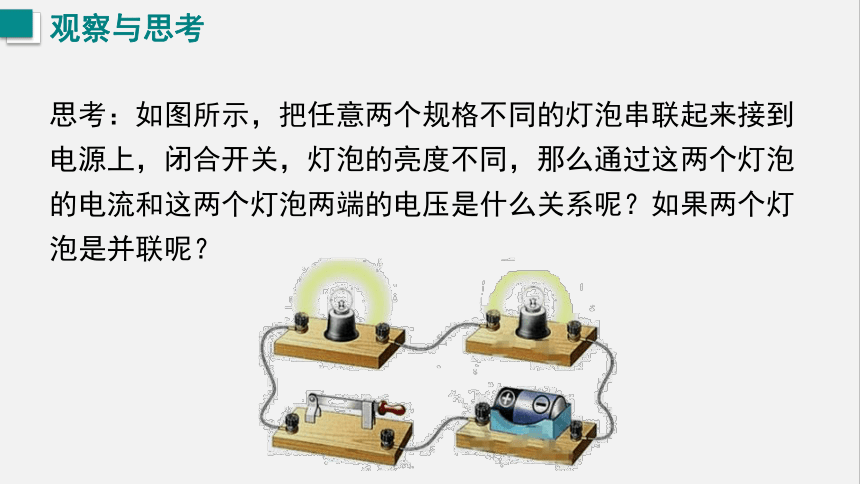

思考：如图所示，把任意两个规格不同的灯泡串联起来接到电源上，闭合开关，灯泡的亮度不同，那么通过这两个灯泡的电流和这两个灯泡两端的电压是什么关系呢？如果两个灯泡是并联呢？
观察与思考

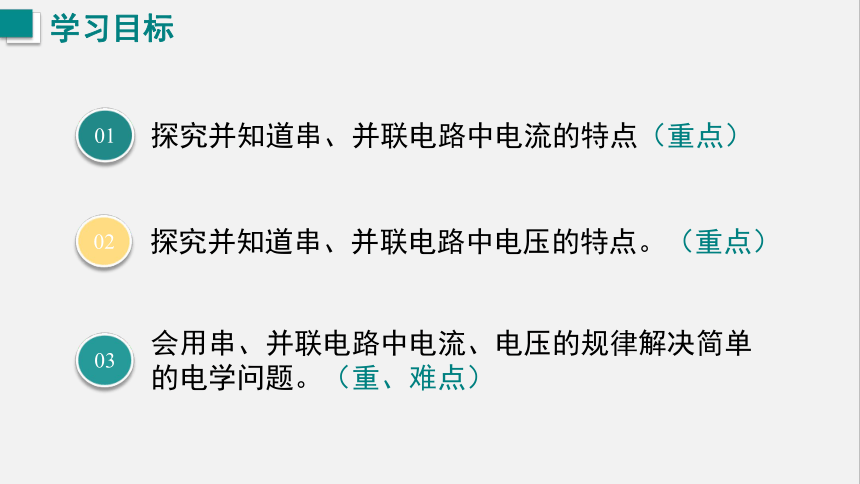

学习目标
探究并知道串、并联电路中电流的特点（重点）
01
探究并知道串、并联电路中电压的特点。（重点）
02
会用串、并联电路中电流、电压的规律解决简单的电学问题。（重、难点）
03

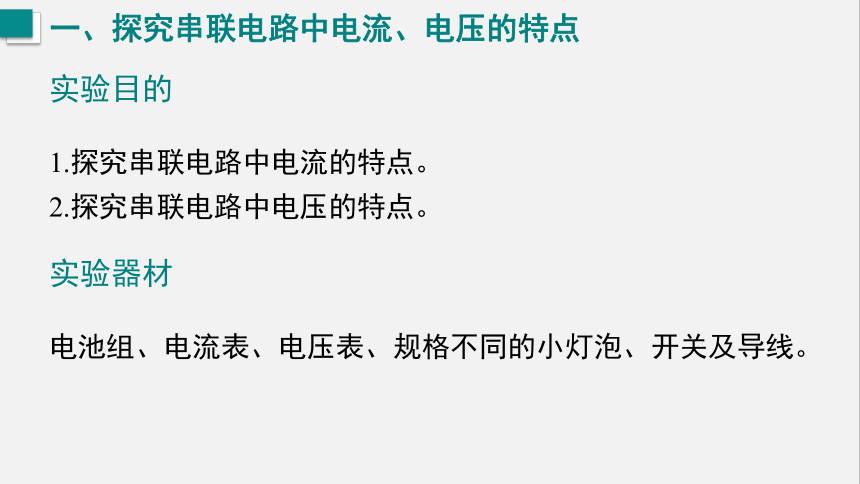

实验目的
1.探究串联电路中电流的特点。
2.探究串联电路中电压的特点。
实验器材
电池组、电流表、电压表、规格不同的小灯泡、开关及导线。
一、探究串联电路中电流、电压的特点
实验步骤
一、探究串联电路中电流、电压的特点

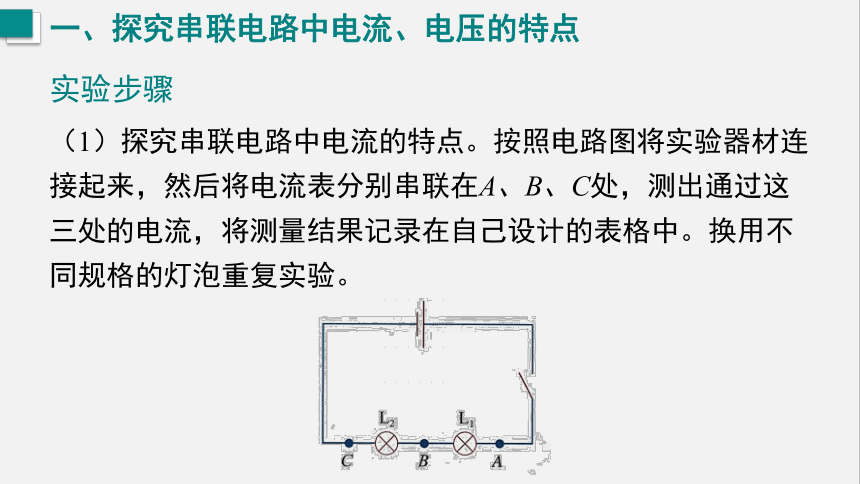

（1）探究串联电路中电流的特点。按照电路图将实验器材连接起来，然后将电流表分别串联在A、B、C处，测出通过这三处的电流，将测量结果记录在自己设计的表格中。换用不同规格的灯泡重复实验。

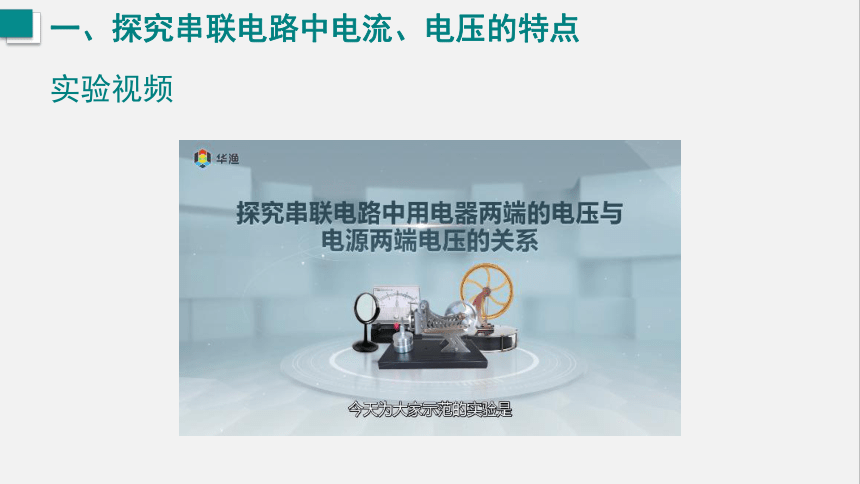

实验视频
一、探究串联电路中电流、电压的特点
实验数据
一、探究串联电路中电流、电压的特点
A处的电流/A B处的电流/A C处的电流/A
灯泡L1、L2 0.16 0.15 0.16
灯泡L1、L3 0.18 0.18 0.18
实验结论
串联电路中电流处处相等。即IA=IB=IC。
实验步骤
一、探究串联电路中电流、电压的特点

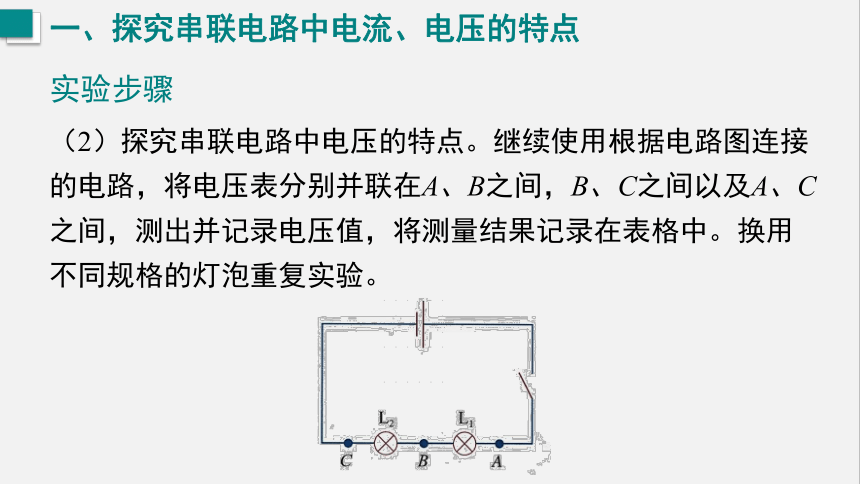

（2）探究串联电路中电压的特点。继续使用根据电路图连接的电路，将电压表分别并联在A、B之间，B、C之间以及A、C之间，测出并记录电压值，将测量结果记录在表格中。换用不同规格的灯泡重复实验。

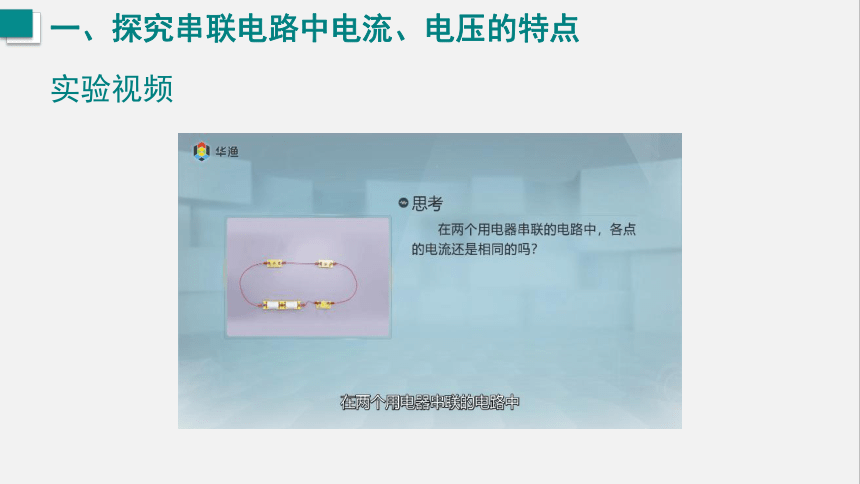

实验视频
一、探究串联电路中电流、电压的特点
实验数据
一、探究串联电路中电流、电压的特点
A、B之间的电压/V B、C之间的电流/V A、C之间的电压/V
灯泡L1、L2
灯泡L1、L3
实验结论
串联两端的电压等于各部分两端电压之和。即UAC=UAB+UBC。
实验目的
1.探究并联电路中电流的特点。
2.探究并联电路中电压的特点。
实验器材
电池组、电流表、电压表、规格不同的小灯泡、开关及导线。
二、探究并联电路中电流、电压的特点
实验步骤
二、探究并联电路中电流、电压的特点
（1）探究并联电路中电流的特点。按照电路图，将实验器材连接起来，然后将电流表分别串联在灯泡L1、L2所在支路和干路中，测得通过支路和干路的电流。换用不同规格的灯泡重复实验。将测量结果记录在自己设计的表格中。
实验视频
二、探究并联电路中电流、电压的特点
实验数据
二、探究并联电路中电流、电压的特点
支路1的电流I1/A 支路2的电流I2/A 干路的电流/A
灯泡L1、L2
灯泡L1、L3
实验结论
并联电路中，干路电流等于各支路电流的中和。即I干=I1+I2。
实验步骤
二、探究并联电路中电流、电压的特点
（2）探究并联电路中电压的特点。继续使用根据电路图连接的电路，将电压表分别并联在灯泡L1、L2所在支路和电源两端，测出并记录电压值，将测量结果记录在表格中。换用不同规格的灯泡重复实验。
实验视频
二、探究并联电路中电流、电压的特点
实验数据
二、探究并联电路中电流、电压的特点
支路1的电压U1/V 支路2的电压U2/V 电源两端的电压U总/V
灯泡L1、L2
灯泡L1、L3
实验结论
并联电路中，各支路两端的电压相等且等于电源两端的电压。
即U总=U1=U2。
总结
探究串、并联电路中电流、电压的特点
大量实验表明：
串联电路中各处的电流相等，串联电路两端的电压等于各部分电路两端电压之和。
并联电路中，干路电流等于各支路电流的总和，各支路两端的电压相等。
探究：串、并联电路中电流、电压的特点
串联电路
并联电路
课堂小结
电流：串联电路中各处的电流相等。
即IA=IB=IC。
电压：串联电路两端的电压等于各部分电路两端电压之和。即UAC=UAB+UBC。
电流：干路电流等于各支路电流的总和。即I干=I1+I2。
电压：各支路两端的电压相等且等于电源电压。即U总=U1=U2。
1.有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）
A.L1中的电流较大
B.L2中的电流较大
C.L1和L2中的电流是相等的
D.由于灯的亮暗不同，故无法比较电流大小
C
课堂练习
2.在如图所示的几种电路中，电流表只测L2电流的是（ ）
B
课堂练习
3.如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V，Ubc=3V，Uac=6 V，在表中记录数据后，下步应该做的是( 　)
A.整理器材，分析数据，得出结论
B.对换L1和L2的位置，再测出一组电压值
C.改变电源电压，再测出几组电压值
D.换用不同规格的小灯泡，再测出几组电压值
D
课堂练习
4.在如图所示的电路中，闭合开关S时，电压表的示数为6V；若开关S断开时，电压表的示数为4V，则此时灯L1及L2两端的电压分别为(　　)
A.4 V，2 V
B.2 V，4 V
C.6 V，4 V
D.6 V，2 V
A
课堂练习
