(共24张PPT)
第四节 家庭电路
第十三章 电能和电功率
第四节 家庭电路
观察与思考
你知道家里用的电是怎样输送进来，又是怎样分配的吗？
输送：通过变电站、输电线以及各种输配电器送入我们的家庭住宅。
知道保险设备的工作原理与种类。
02
了解家庭电路的组成部分及其顺序与作用。了解我国家庭用电的电压和频率。
01

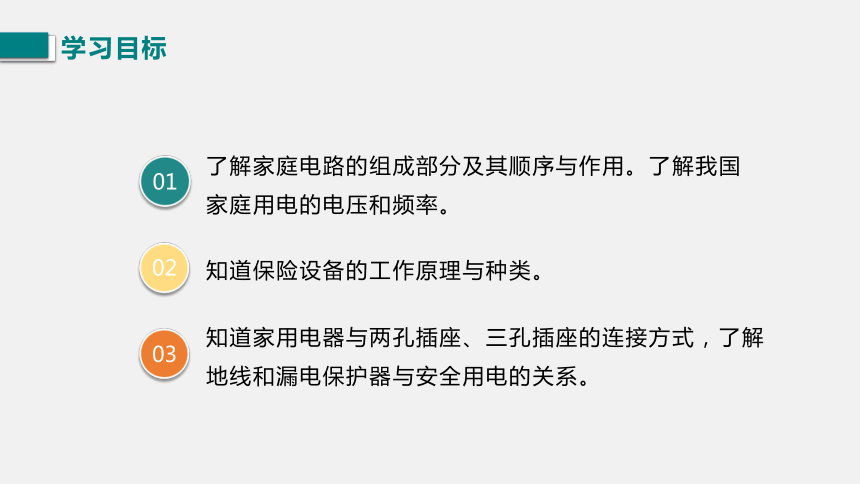

学习目标
知道家用电器与两孔插座、三孔插座的连接方式，了解地线和漏电保护器与安全用电的关系。
03

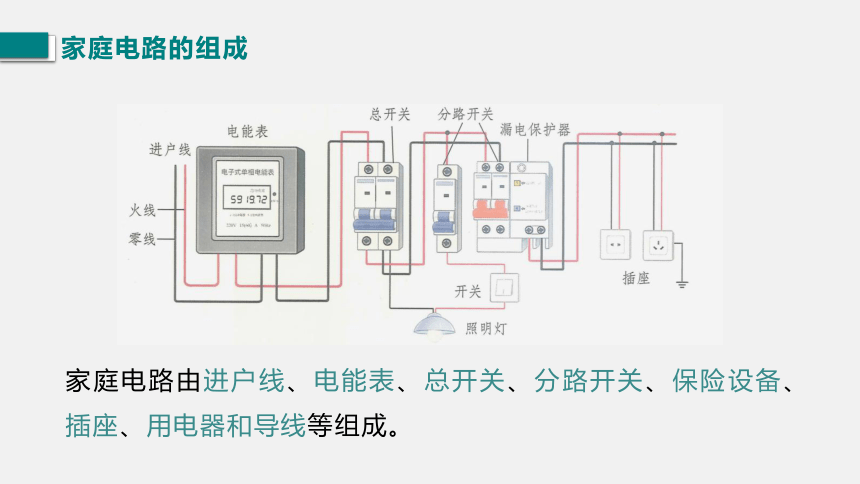

家庭电路的组成
家庭电路由进户线、电能表、总开关、分路开关、保险设备、插座、用电器和导线等组成。
由户外低压输电线上引来。其中一根叫零线，另一根叫火线。
火线
零线
大地
220V
220V
0V

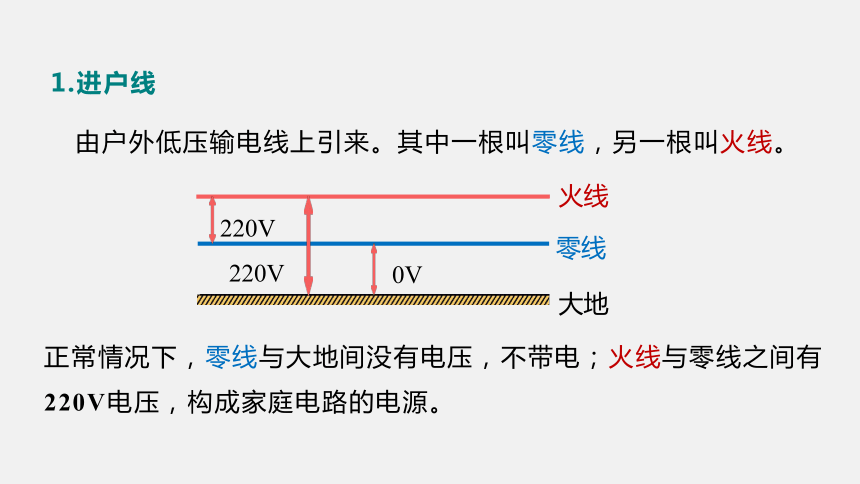

1.进户线
正常情况下，零线与大地间没有电压，不带电；火线与零线之间有220V电压，构成家庭电路的电源。

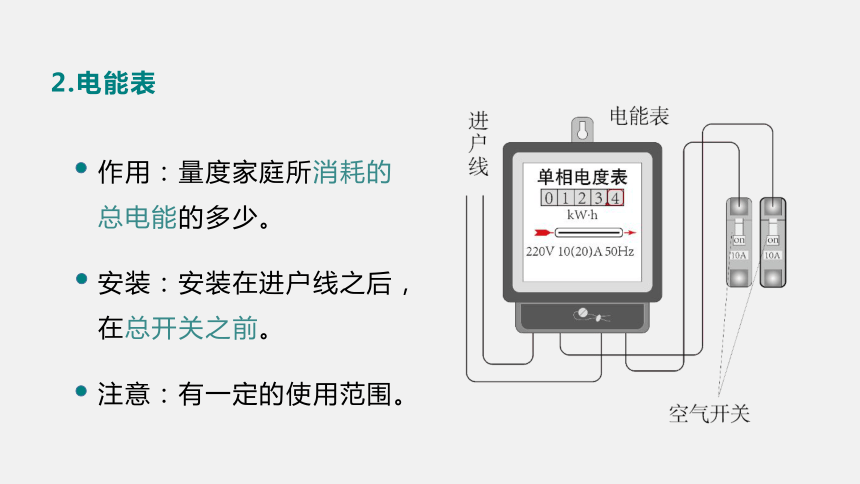

2.电能表
作用：量度家庭所消耗的总电能的多少。
安装：安装在进户线之后，在总开关之前。
注意：有一定的使用范围。

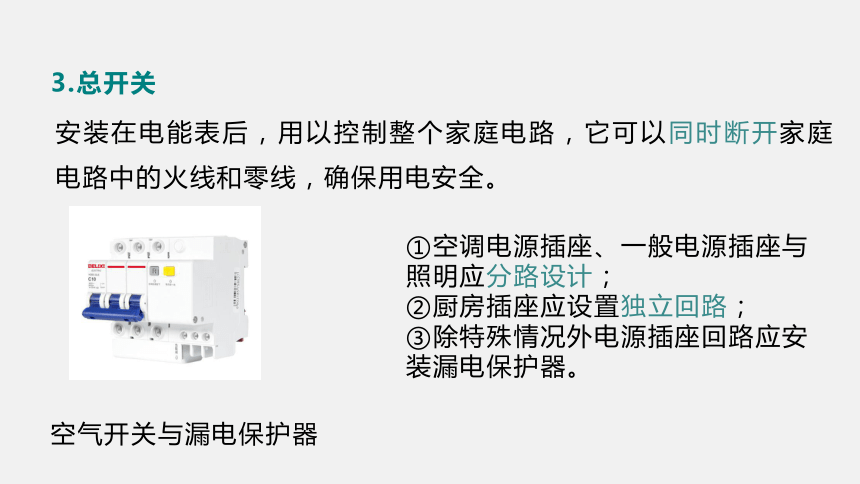

3.总开关
安装在电能表后，用以控制整个家庭电路，它可以同时断开家庭电路中的火线和零线，确保用电安全。
①空调电源插座、一般电源插座与照明应分路设计；
②厨房插座应设置独立回路；
③除特殊情况外电源插座回路应安装漏电保护器。
空气开关与漏电保护器
电灯和插座都并联在由火线和零线组成的电源上。

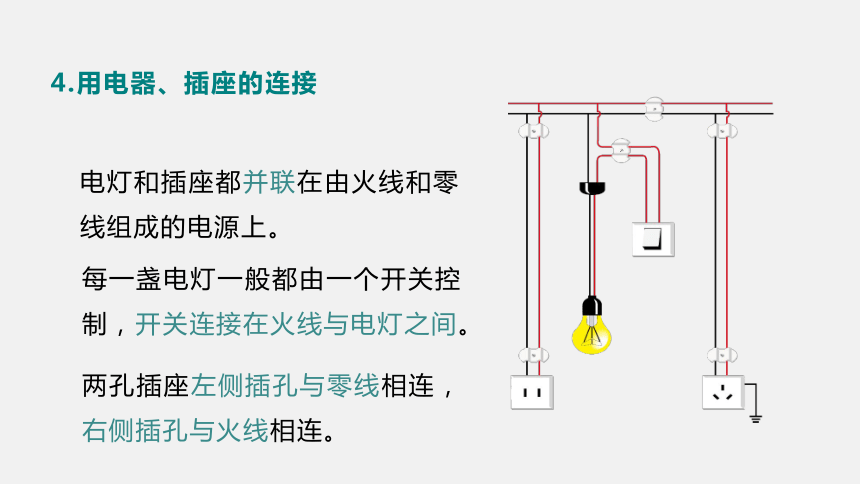

4.用电器、插座的连接
每一盏电灯一般都由一个开关控制，开关连接在火线与电灯之间。
两孔插座左侧插孔与零线相连，右侧插孔与火线相连。

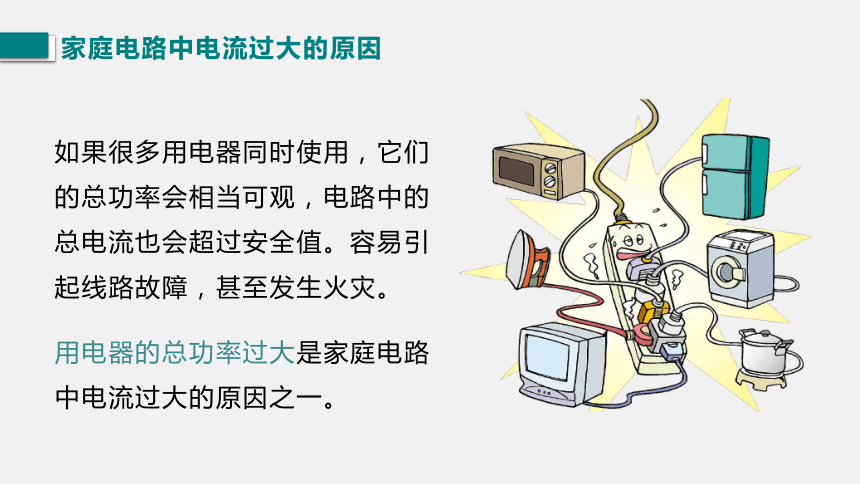

家庭电路中电流过大的原因
如果很多用电器同时使用，它们的总功率会相当可观，电路中的总电流也会超过安全值。容易引起线路故障，甚至发生火灾。
用电器的总功率过大是家庭电路中电流过大的原因之一。
作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
材料：由电阻率较大、熔点较低的铅锑合金制成。
注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
5.保险设备（保险丝）
直径/mm 额定电流/A 熔断电流/A 直径/mm 额定电流/A 熔断电流/A
0.28 1.0 2.0 0.71 3.0 6.0
0.40 1.5 3.0 0.98 5.0 10
0.52 2.0 4.0 1.51 10 20
常用熔丝的规格
随着时代进步，闸刀开关和保险设备(熔丝) 被低压断路器(空气开关)和漏电保护器代替。
当电路中电流过大（或发生漏电事故）时，空气开关（或漏电保护器）会自动切断电路，保障用户和人身财产安全。
开关闭合后会看到什么现象？
有时候家庭电路中用电器的总功率并不是很大，但是也会产生电流过大的现象，你认为原因可能是什么？
短路是家庭电路中电流过大的另一个原因。
×
。
。
A
B
A
保险丝
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
交流与思考
漏电保护器：如果人站在地上不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电路，保护人身安全。
空气开关：当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
洗衣机、电冰箱等电器的电源插头有三根线，其中一条接火线(L)，一条接零线(N)，第三条接地线(E)。这是为什么？
三孔插座
a.当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
b.外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
接火线
接地线
接零线
接外壳
接用电部分
左零右火
上接地
家庭电路
进户线、电能表、总开关、保险设备、用电器和导线等
安装
课堂小结
开关接在火线上
插座和各用电器并联
三孔插座
组成
左零右火上接地
1．关于家庭电路，下列说法中不正确的是（ ）
A．电能表用来显示用户所用的电能，应安装在干路上
B．熔丝安装在总开关后，当电路中有大电流通过时会熔断
C．开关与用电器并联
D．洗衣机、电冰箱等电器应该接地
C
随堂训练
2．小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）
A．灯不能正常发光 B．熔丝迅速熔断
C．开关依然起作用 D．灯总是亮着
D
3．请用笔画线表示导线，将它们连入电路。
4．炎炎夏日即将来临，明明家新购置了一台1kW的空调。已知他家原有用电器的总功率是5600W，电能表上标有“220V 10(40) A”的字样。请你通过计算说明：
（1）使用这台空调时，通过它的电流是多少？
（2）当所有用电器都工作时，电能表能够承受这些负载吗？
I =
P
U
家庭电路的电压是 220 V，所以通过这台空调的电流
I1 = =
P1
U
≈ 4.5 A
1000 W
220 V
（1）使用这台空调时，通过它的电流是多少？
（1）根据电功率和电流、电压的关系式 P=UI，
可以得到
解：
（2）当所有用电器都工作时，电能表能够承受这些负载吗？
增加这台空调后，明明家的用电器总功率变为6600W，总电流为
I = =
P
U
=30 A
＜40 A
6600 W
220 V
所以，当所有用电器都工作时，电能表能够承受。
