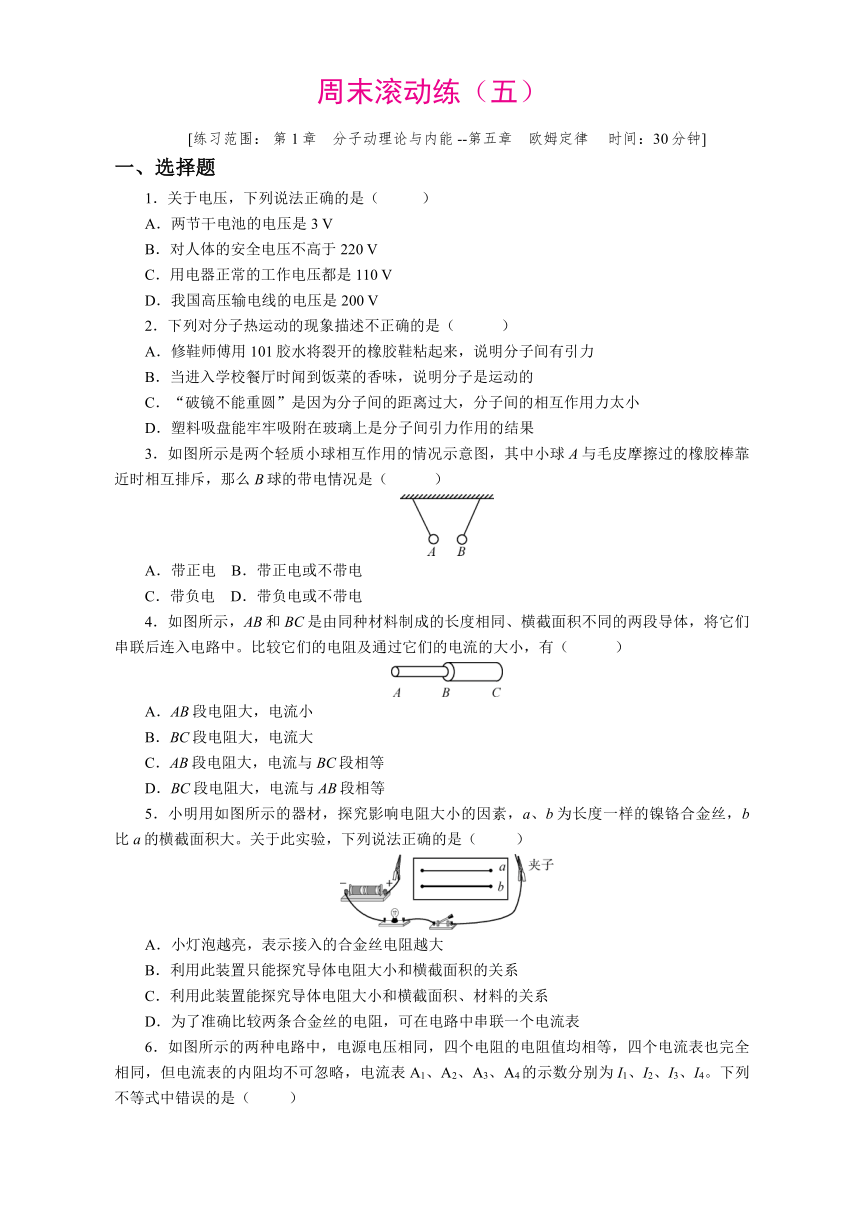

周末滚动练（五）
[练习范围： 第1章　分子动理论与内能 --第五章　欧姆定律 　时间：30分钟]
一、选择题
1．关于电压，下列说法正确的是（　 　）
A．两节干电池的电压是3 V
B．对人体的安全电压不高于220 V
C．用电器正常的工作电压都是110 V
D．我国高压输电线的电压是200 V
2．下列对分子热运动的现象描述不正确的是（　 　）
A．修鞋师傅用101胶水将裂开的橡胶鞋粘起来，说明分子间有引力
B．当进入学校餐厅时闻到饭菜的香味，说明分子是运动的
C．“破镜不能重圆”是因为分子间的距离过大，分子间的相互作用力太小
D．塑料吸盘能牢牢吸附在玻璃上是分子间引力作用的结果
3．如图所示是两个轻质小球相互作用的情况示意图，其中小球A与毛皮摩擦过的橡胶棒靠近时相互排斥，那么B球的带电情况是（　 　）
A．带正电 B．带正电或不带电
C．带负电 D．带负电或不带电
4．如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中。比较它们的电阻及通过它们的电流的大小，有（　 　）
A．AB段电阻大，电流小
B．BC段电阻大，电流大
C．AB段电阻大，电流与BC段相等
D．BC段电阻大，电流与AB段相等
5．小明用如图所示的器材，探究影响电阻大小的因素，a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（　 ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、材料的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电流表

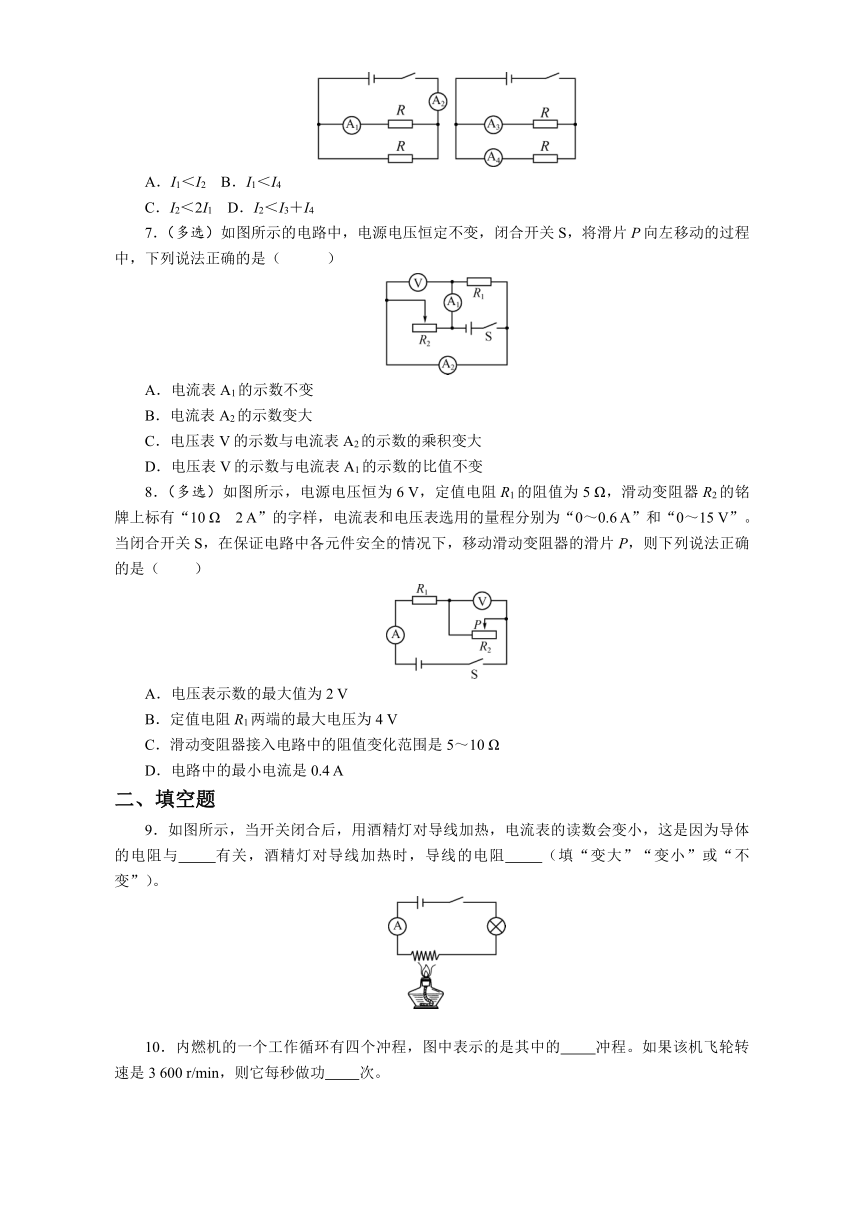

6．如图所示的两种电路中，电源电压相同，四个电阻的电阻值均相等，四个电流表也完全相同，但电流表的内阻均不可忽略，电流表A1、A2、A3、A4的示数分别为I1、I2、I3、I4。下列不等式中错误的是（　 　）
A．I1＜I2 B．I1＜I4
C．I2＜2I1 D．I2＜I3＋I4
7．（多选）如图所示的电路中，电源电压恒定不变，闭合开关S，将滑片P向左移动的过程中，下列说法正确的是（ ）
A．电流表A1的示数不变
B．电流表A2的示数变大
C．电压表V的示数与电流表A2的示数的乘积变大
D．电压表V的示数与电流表A1的示数的比值不变
8．（多选）如图所示，电源电压恒为6 V，定值电阻R1的阻值为5 Ω，滑动变阻器R2的铭牌上标有“10 Ω　2 A”的字样，电流表和电压表选用的量程分别为“0～0.6 A”和“0～15 V”。当闭合开关S，在保证电路中各元件安全的情况下，移动滑动变阻器的滑片P，则下列说法正确的是（ ）
A．电压表示数的最大值为2 V
B．定值电阻R1两端的最大电压为4 V
C．滑动变阻器接入电路中的阻值变化范围是5～10 Ω
D．电路中的最小电流是0.4 A
二、填空题
9．如图所示，当开关闭合后，用酒精灯对导线加热，电流表的读数会变小，这是因为导体的电阻与　 　有关，酒精灯对导线加热时，导线的电阻　 　（填“变大”“变小”或“不变”）。
10．内燃机的一个工作循环有四个冲程，图中表示的是其中的　 　冲程。如果该机飞轮转速是3 600 r/min，则它每秒做功　 　次。
11．运动会上常用气球来装饰会场，在烈日暴晒下，通过　 　的方式，使气球内能　 　，气球内气体膨胀做功，可能导致气球胀破。
12．如图所示，将三个电阻R1、R2、R3按照甲、乙两种不同的连接方式分别接到同一电源两端，已知R1＝R2＝R3，则甲、乙两图中R1两端的电压之比为　 　，通过R1的电流之比为　 　。
13．两只定值电阻，甲标有“10 V　1 A”字样，乙标有“9 V　0.6 A”字样，把它们串联在同一电路中，总电阻是　 　Ω；电路两端允许加的最大电压为　 　V。
三、实验探究题
14．图甲是用伏安法测未知电阻R的实验图。
（1）在连接电路时，闭合开关前，应将滑动变阻器滑片移至最　 　（填“左”或“右”）端。
（2）闭合开关，将滑片P向左滑动时，此时电压表示数为1.2 V，电流表示数如图乙所示，则未知电阻R＝　 　Ω，调节滑动变阻器多次测量在此实验中的目的是　 　。
（3）闭合开关，发现电流表指针偏转，电压表没有示数，则该故障的原因是　 　（填字母）。
A．定值电阻接线短路
B．电源接触不良
C．定值电阻接线断路
（4）将电路中的定值电阻改成小灯泡，就可以测量小灯泡的电阻，但不能多次测量求平均值，原因是　 　。实验过程中，若将电压表和电流表互换位置，闭合开关后电压表的示数约为　 　V。
（5）某同学又设计了如图丙所示的测量电路同样可以测量未知电阻Rx，其中R0是定值电阻。请把下面的实验步骤补充完整。
①同时闭合S、S1，用电压表测出电源的电压U；
②闭合开关S、断开S1，用电压表测出待测电阻Rx两端的电压为U1；
③请用测量值U和U1，已知量R0来表达Rx＝　 　。
四、计算题
15．在如图所示的电路中，电源电压为12 V且保持不变，R1和R2为两个定值电阻，其中R1的阻值为30 Ω。求：
（1）当开关S1闭合、S2断开时，电流表的示数。
（2）当开关S1、S2都闭合，电流表的示数为0.6 A时，电阻R2的阻值。
16．如图甲所示，电源电压保持不变，R1为定值电阻。当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图乙线段AB表示。求：
（1）电源电压和R1的阻值。
（2）滑片P滑到ab中点时电压表的示数。
参考答案
1． A 　2. D 　3. B 　4. C 　5. D 　6. C 　7. AD 　8. CD 　9.温度　变大　10.做功　30　11.热传递　增加
12．1∶3　1∶3　13.25　15　14.(1)右　(2)4　取平均值减小误差　(3) A 　(4)小灯泡电阻随温度的升高而增大　3　(5)·R0　15.(1)0.4A 　(2)60Ω 　16.(1)电源电压为6V ，R1＝10Ω 　(2)3V
