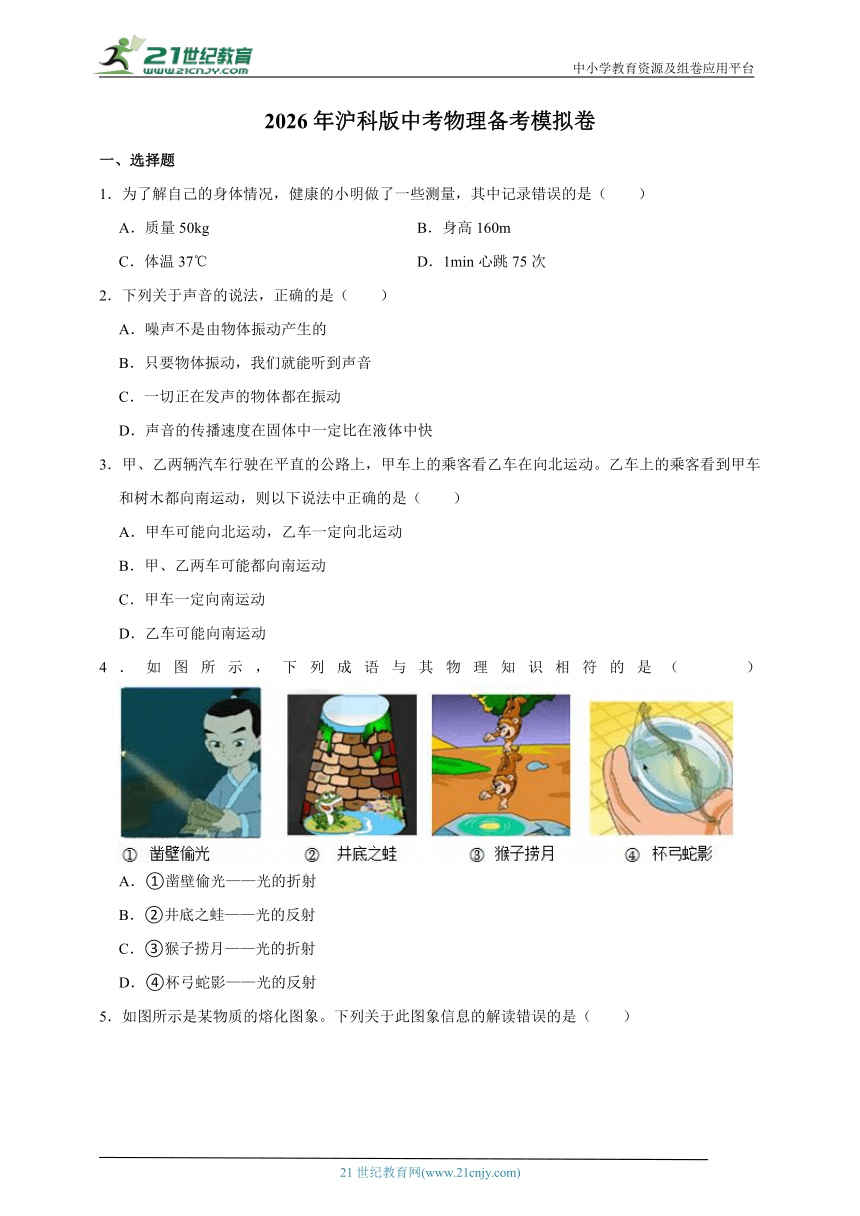

2026年沪科版中考物理备考模拟卷
一、选择题
1．为了解自己的身体情况，健康的小明做了一些测量，其中记录错误的是（　　）
A．质量50kg B．身高160m
C．体温37℃ D．1min心跳75次
2．下列关于声音的说法，正确的是（　　）
A．噪声不是由物体振动产生的
B．只要物体振动，我们就能听到声音
C．一切正在发声的物体都在振动
D．声音的传播速度在固体中一定比在液体中快
3．甲、乙两辆汽车行驶在平直的公路上，甲车上的乘客看乙车在向北运动。乙车上的乘客看到甲车和树木都向南运动，则以下说法中正确的是（　　）
A．甲车可能向北运动，乙车一定向北运动
B．甲、乙两车可能都向南运动
C．甲车一定向南运动
D．乙车可能向南运动
4．如图所示，下列成语与其物理知识相符的是（　　）
A．①凿壁偷光——光的折射
B．②井底之蛙——光的反射
C．③猴子捞月——光的折射
D．④杯弓蛇影——光的反射
5．如图所示是某物质的熔化图象。下列关于此图象信息的解读错误的是（　　）
A．这是一种晶体物质
B．CD段时物质处于气态
C．物质的初温是40℃
D．加热5分钟时物质的温度是48℃
6．下列有关惯性的说法不正确的是（　　）
A．运动员跳远时助跑，利用了惯性
B．司机驾车时系安全带，可以减小惯性
C．自行车停止蹬踏后，仍继续前行，是因为人和车都具有惯性
D．地球由西向东转，人竖直向上跳起来，仍落回原地，是因为人具有惯性
7．如图所示，属于费力杠杆的是（　　）
A．用镊子夹物品 B．用汽水扳子开瓶盖
C．用手推车推货物 D．用羊角锤起钉子
8．下列有关宇宙的说法，不正确的是（　　）
A．月球表面有很多环形山
B．太阳系是由太阳、地球和月球组成的星系
C．银河系是由众多恒星及星际物质组成的一个庞大的天体系统
D．宇宙是无边的、膨胀的

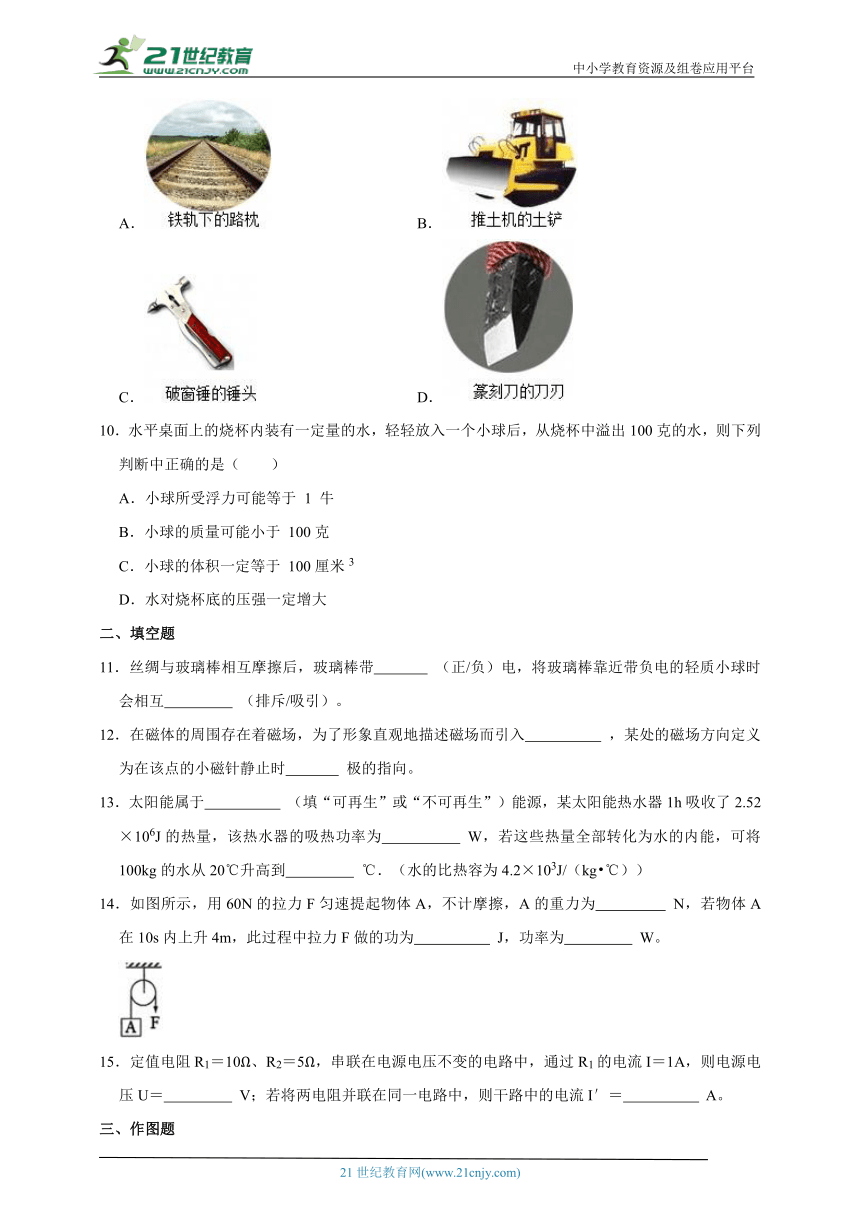

9．下列四幅图中，利用相关部件减小压强的是（　　）
A． B．
C． D．
10．水平桌面上的烧杯内装有一定量的水，轻轻放入一个小球后，从烧杯中溢出100克的水，则下列判断中正确的是（　　）
A．小球所受浮力可能等于 1 牛
B．小球的质量可能小于 100克
C．小球的体积一定等于 100厘米3
D．水对烧杯底的压强一定增大
二、填空题
11．丝绸与玻璃棒相互摩擦后，玻璃棒带　 　 （正/负）电，将玻璃棒靠近带负电的轻质小球时会相互　 　 （排斥/吸引）。
12．在磁体的周围存在着磁场，为了形象直观地描述磁场而引入　 　 ，某处的磁场方向定义为在该点的小磁针静止时　 　 极的指向。
13．太阳能属于　 　 （填“可再生”或“不可再生”）能源，某太阳能热水器1h吸收了2.52×106J的热量，该热水器的吸热功率为　 　 W，若这些热量全部转化为水的内能，可将100kg的水从20℃升高到　 　 ℃．（水的比热容为4.2×103J/（kg ℃））
14．如图所示，用60N的拉力F匀速提起物体A，不计摩擦，A的重力为　 　 N，若物体A在10s内上升4m，此过程中拉力F做的功为　 　 J，功率为　 　 W。
15．定值电阻R1＝10Ω、R2＝5Ω，串联在电源电压不变的电路中，通过R1的电流I＝1A，则电源电压U＝　 　 V；若将两电阻并联在同一电路中，则干路中的电流I′＝　 　 A。
三、作图题

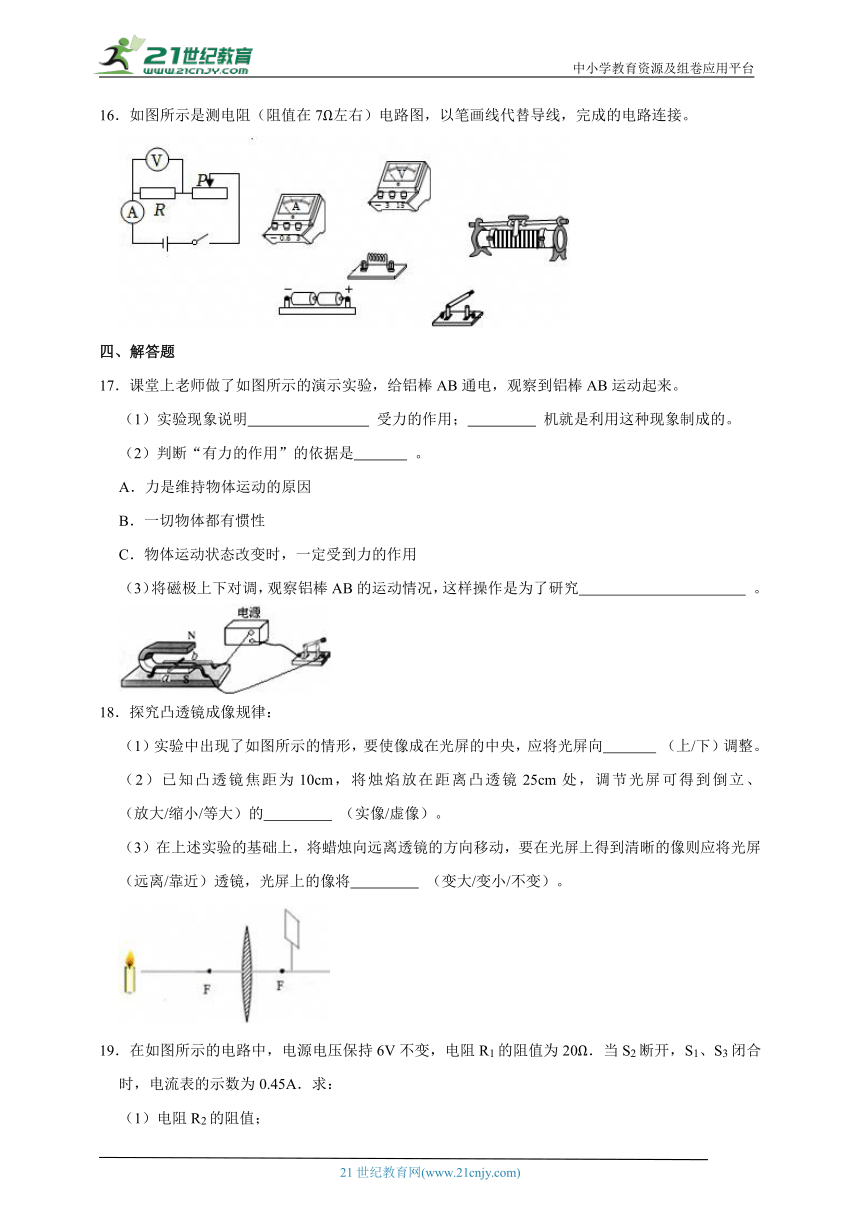

16．如图所示是测电阻（阻值在7Ω左右）电路图，以笔画线代替导线，完成的电路连接。
四、解答题
17．课堂上老师做了如图所示的演示实验，给铝棒AB通电，观察到铝棒AB运动起来。
（1）实验现象说明　 　 受力的作用；　 　 机就是利用这种现象制成的。
（2）判断“有力的作用”的依据是　 　 。
A．力是维持物体运动的原因
B．一切物体都有惯性
C．物体运动状态改变时，一定受到力的作用
（3）将磁极上下对调，观察铝棒AB的运动情况，这样操作是为了研究　 　 。
18．探究凸透镜成像规律：
（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向　 　 （上/下）调整。
（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、　 　 （放大/缩小/等大）的　 　 （实像/虚像）。
（3）在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像则应将光屏　 　 （远离/靠近）透镜，光屏上的像将　 　 （变大/变小/不变）。

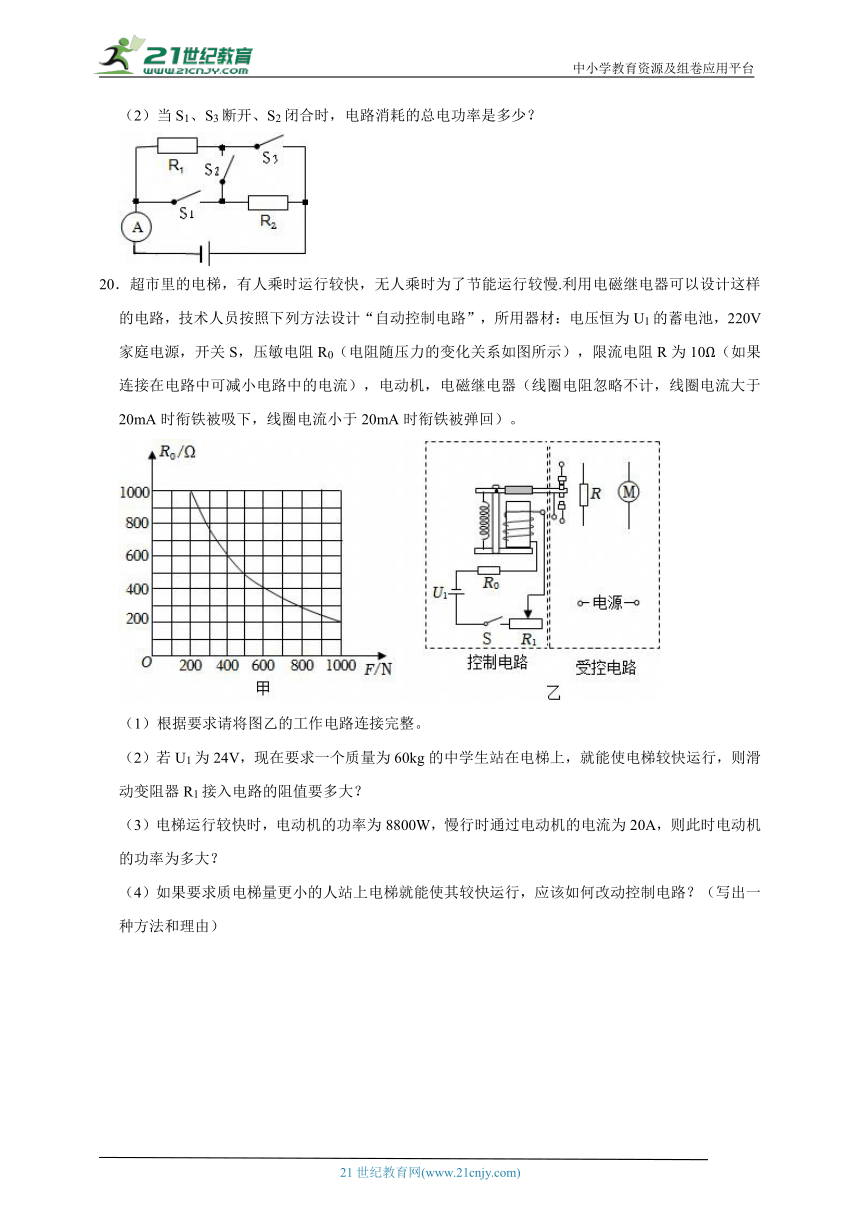

19．在如图所示的电路中，电源电压保持6V不变，电阻R1的阻值为20Ω．当S2断开，S1、S3闭合时，电流表的示数为0.45A．求：
（1）电阻R2的阻值；
（2）当S1、S3断开、S2闭合时，电路消耗的总电功率是多少？
20．超市里的电梯，有人乘时运行较快，无人乘时为了节能运行较慢.利用电磁继电器可以设计这样的电路，技术人员按照下列方法设计“自动控制电路”，所用器材：电压恒为U1的蓄电池，220V家庭电源，开关S，压敏电阻R0（电阻随压力的变化关系如图所示），限流电阻R为10Ω（如果连接在电路中可减小电路中的电流），电动机，电磁继电器（线圈电阻忽略不计，线圈电流大于20mA时衔铁被吸下，线圈电流小于20mA时衔铁被弹回）。
（1）根据要求请将图乙的工作电路连接完整。
（2）若U1为24V，现在要求一个质量为60kg的中学生站在电梯上，就能使电梯较快运行，则滑动变阻器R1接入电路的阻值要多大？
（3）电梯运行较快时，电动机的功率为8800W，慢行时通过电动机的电流为20A，则此时电动机的功率为多大？
（4）如果要求质电梯量更小的人站上电梯就能使其较快运行，应该如何改动控制电路？（写出一种方法和理由）
2026年沪科版中考物理备考模拟卷
参考答案与试题解析
一、选择题
1．为了解自己的身体情况，健康的小明做了一些测量，其中记录错误的是（　　）
A．质量50kg B．身高160m
C．体温37℃ D．1min心跳75次
【答案】B
【分析】首先要对选项中涉及的几种物理量有个初步的了解，对于选项中的单位，可根据需要进行估算，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一个中学生的质量（体重）一般在100斤即50kg左右；故A正确；
B、一个人的身高约是160cm；故B错误；
C、一个人正常的体温是37℃；故C正确；
D、一个人的心跳大约在65～75次之间；故D正确；
故选：B。
【点评】本题考查对常见的一些量要有数据、数量级的认识，估测是一种科学的近似计算，它不仅是一种常用的解题方法和思维方法，而且是一种重要的科学研究方法，在生产和生活中也有着重要作用。
2．下列关于声音的说法，正确的是（　　）
A．噪声不是由物体振动产生的
B．只要物体振动，我们就能听到声音
C．一切正在发声的物体都在振动
D．声音的传播速度在固体中一定比在液体中快
【答案】C
【分析】（1）声音是由物体的振动产生的，一切发声的物体都在振动；
（2）人耳能听到的声音的频率范围是20Hz～20000Hz，不在这个范围内的声音是人耳听不到；
（3）声音在不同的介质中传播速度不同，一般在固体中传播速度最快，在液体中次之，在气体中传播最慢。
【解答】解：A、一切声音都是由物体的振动产生的，噪声也不例外，是由物体做无规则振动产生的，故A错误；
B、物体在振动时发出的声音只有频率范围在20～20000Hz之间的，人才能听到，并不是所有振动产生的声音都能被人听到，故B错误；
C、一切正在发声的物体都在振动，故C正确；
D、一般情况下，声音在固体中传播速度最快，在液体中次之，在气体中传播最慢，但不能说一定。故D错误。
故选：C。
【点评】本题考查了声音的产生、传播以及听到声音的条件，是声学的基础知识，属于识记性内容，比较简单。
3．甲、乙两辆汽车行驶在平直的公路上，甲车上的乘客看乙车在向北运动。乙车上的乘客看到甲车和树木都向南运动，则以下说法中正确的是（　　）
A．甲车可能向北运动，乙车一定向北运动
B．甲、乙两车可能都向南运动
C．甲车一定向南运动
D．乙车可能向南运动
【答案】A
【分析】在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
【解答】解：乙车上的乘客看到甲车和树木都向南运动，则乙车一定向北运动；甲车上的乘客看乙车在向北运动，则甲可能静止，可能向南运动，也可能向北运动，但速度小于乙车速度，故A正确，BCD错误；
故选：A。
【点评】本题考查了运动和静止的相对性，知道在判断物体的运动状态时，选择的参照物不同，其判断结果可能不同，但都可能是正确的。
4．如图所示，下列成语与其物理知识相符的是（　　）
A．①凿壁偷光——光的折射
B．②井底之蛙——光的反射
C．③猴子捞月——光的折射
D．④杯弓蛇影——光的反射
【答案】D
【分析】光在同一均匀介质中沿直线传播，光沿直线传播的例子有：小孔成像、影子的形成、日食和月食现象等；
光在传播的过程中遇到障碍，就会发生光的反射，平面镜成像的原理就是光的反射，我们能够看到不发光的物体也是由于光的反射；
光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫做光的折射。
【解答】解：A、凿壁偷光，利用了光的直线传播，故A错误；
B、井底之蛙，这是由于光是沿直线传播的，只能看到头顶的一片天，故B错误；
C、猴子捞月，水中的月亮属于平面镜成像，是光的反射形成的，故C错误；
D、杯弓蛇影是弓在液面形成的倒影，是光的反射形成的，故D正确。
故选：D。
【点评】本题考查光学知识，成语、诗词、歌词中蕴含的物理知识要从字面去理解其含义，是一种创新的题型。
5．如图所示是某物质的熔化图象。下列关于此图象信息的解读错误的是（　　）
A．这是一种晶体物质
B．CD段时物质处于气态
C．物质的初温是40℃
D．加热5分钟时物质的温度是48℃
【答案】B
【分析】晶体与非晶体的主要区别是晶体有一定的熔点，非晶体没有熔点。在熔化图象上表现为：晶体有一段水平线段，是晶体的熔化过程，所对应的温度是该晶体的熔点；而非晶体随加热时间的增加温度持续上升。
【解答】解：A、从图象可以看出，此物质在熔化过程中保持48℃不变，所以此物质是晶体，且熔点为48℃，所以本选项说法正确，不符合题意。
B、分析图象可知，CD段已全部变为液态，继续吸热升温，所以本选项说法错误，符合题意。
C、从图象可以看出，物质的初温是40℃，所以本选项说法正确，不符合题意。
D、加热5分钟时，该晶体处于熔化过程，应为固液混合态，此时的温度还是48℃，所以本选项说法正确，不符合题意。
故选：B。
【点评】从图示的图象中，可以获取很多信息：物质的种类（晶体还是非晶体）、熔点、熔化时间等。关键要将熔化过程与图象两者联系起来。
6．下列有关惯性的说法不正确的是（　　）
A．运动员跳远时助跑，利用了惯性
B．司机驾车时系安全带，可以减小惯性
C．自行车停止蹬踏后，仍继续前行，是因为人和车都具有惯性
D．地球由西向东转，人竖直向上跳起来，仍落回原地，是因为人具有惯性
【答案】B
【分析】惯性是物体的固有属性，它指的是物体能够保持原来的运动状态的一种性质，惯性大小与物体的质量有关，质量越大，惯性越大。
【解答】解：A、运动员跳远时的助跑，利用了惯性，即运动员原来处于运动状态，当人起跳后，由于惯性会仍然保持原来的运动状态，故这样跳的更远，利用惯性，故不符合题意；
B、惯性的大小只与物体的质量有关，故司机驾车时系安全带，可以防止惯性的危害，但不能减小惯性，故符合题意；
C、自行车停止蹬踏后，即原来人和车处于运动状态，虽然停止蹬脚踏板，但人和车由于惯性会继续保持原来的运动状态，故不符合题意；
D、地球由西向东转，人竖直向上跳起来，由于惯性，人在水平方向上会仍然保持原来的运动状态，所以落地后还会落回原地，故不符合题意；
故选：B。
【点评】此题通过不同的选项考查了学生对惯性知识的理解，一定要知道惯性是物体本身的一种性质，任何物体任何情况都有惯性，其大小只与物体的质量有关。
7．如图所示，属于费力杠杆的是（　　）
A．用镊子夹物品 B．用汽水扳子开瓶盖
C．用手推车推货物 D．用羊角锤起钉子
【答案】A
【分析】结合图片和生活经验，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆。
【解答】解：A、镊子在使用过程中，动力臂小于阻力臂，是费力杠杆，故A正确；
B、汽水扳子在使用过程中，动力臂大于阻力臂，是省力杠杆，故B错误；
C、在手推车推货物过程中，动力臂大于阻力臂，是省力杠杆，故C错误；
D、在羊角锤起钉子过程中，动力臂大于阻力臂，是省力杠杆，故D错误。
故选：A。
【点评】此题考查的是杠杆的分类主要包括以下几种：
①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于阻力臂；③等臂杠杆，动力臂等于阻力臂。
8．下列有关宇宙的说法，不正确的是（　　）
A．月球表面有很多环形山
B．太阳系是由太阳、地球和月球组成的星系
C．银河系是由众多恒星及星际物质组成的一个庞大的天体系统
D．宇宙是无边的、膨胀的
【答案】B
【分析】（1）月球上的环形山是由其内部岩浆、气体喷射及陨石撞击形成的。
（2）太阳系包括太阳、8个行星、近500个卫星和至少120万个小行星，还有一些矮行星和彗星。
（3）银河系的构成包括1000到4000亿颗恒星和大量的星团、星云，还有各种类型的星际气体和星际尘埃。
（4）宇宙处于持续的膨胀之中。
【解答】解：A、月球上的环形山是由其内部岩浆、气体喷射及陨石撞击形成的。由于月球受到的陨石撞击次数很多，所以环形山的数量也很多，故A说法正确；
B、太阳系包括太阳、8个行星、近500个卫星和至少120万个小行星，还有一些矮行星和彗星，故B说法错误；
C、银河系的构成包括1000到4000亿颗恒星和大量的星团、星云，还有各种类型的星际气体和星际尘埃，是一个庞大的天体系统，故C说法正确；
D、人类观测到的种种现象证明宇宙处于持续的膨胀中；目前人类的技术还无法探测或推测宇宙的大小，对人类来说，宇宙是无垠的，故D说法正确。
故选：B。
【点评】本题考查我们对宇宙的一些认知，这些认知是我们应具备的。
9．下列四幅图中，利用相关部件减小压强的是（　　）
A． B．
C． D．
【答案】A
【分析】（1）增大压强的方法：在压力一定时，减小受力面积；在受力面积一定时，增大压力；
（2）减小压强的方法：在压力一定时，增大受力面积；在受力面积一定时，减小压力。
【解答】解：
A、火车轨道下的路枕，是在压力一定时，通过增大受力面积来减小对路基的压强，故A正确；
B、推土机的推土铲刃，是在压力一定时，通过减小受力面积来增大压强，故B错误；
C、破窗锤的锤头很尖，是在压力一定时，通过减小受力面积来增大压强，故C错误；
D、篆刻刀的刀刃很锋利，是在压力一定时，通过减小受力面积来增大压强，故D错误。
故选：A。
【点评】知道压强大小的影响因素，掌握增大和减小压强的方法，能利用压强知识解释生活中的问题。
10．水平桌面上的烧杯内装有一定量的水，轻轻放入一个小球后，从烧杯中溢出100克的水，则下列判断中正确的是（　　）
A．小球所受浮力可能等于 1 牛
B．小球的质量可能小于 100克
C．小球的体积一定等于 100厘米3
D．水对烧杯底的压强一定增大
【答案】A
【分析】（1）假设烧杯原来装满水，放入小球后知道排开水的质量，可以求出小球受到的浮力，如果小球漂浮可以求出小球的质量；水深不变，利用液体压强公式分析水对烧杯底的压强变化；
（2）假设烧杯原来装满水，放入小球后知道排开水的质量，可以求出小球受到的浮力，如果小球下沉小球的质量将比排开水的质量大；水深不变，利用液体压强公式分析水对烧杯底的压强变化；
（3）假设烧杯原来没有装满水，排开水的质量比100g大，其他物理量将发生变化。
【解答】解：（1）假设烧杯原来装满水，小球漂浮在水面上，
则小球所受浮力：
F浮＝G排＝m排g＝0.1kg×10N/kg＝1N，
因F浮＝G排＝m排g＝G球＝m球g，
所以，小球的质量：
m球＝m排＝100g，
排开水的体积：
V排100cm3＜V球，
放入小球后水深不变，对容器底的压强不变。
（2）假设烧杯原来装满水，小球沉入水底，
小球所受浮力：
F浮＝G排＝m排g＝0.1kg×10N/kg＝1N，
因F浮＝G排＝m排g＜G球＝m球g，
小球的质量：
m球＞m排＝100g，
排开水的体积：
V排100cm3＝V球，
放入小球后水深不变，对容器底的压强不变。
（3）假设烧杯原来没有装满水，排开水的质量比100g大，小球受到的浮力、小球的质量和体积、容器底受到的压强都要变大。
综上可知，A正确、BCD错误。
故选：A。
【点评】本题因条件不明确，分析起来很复杂，灵活运用阿基米德原理和物体的浮沉条件是关键。
二、填空题
11．丝绸与玻璃棒相互摩擦后，玻璃棒带　正　 （正/负）电，将玻璃棒靠近带负电的轻质小球时会相互　吸引　 （排斥/吸引）。
【答案】正；吸引。
【分析】要解决本题，需要了解：
①摩擦起电现象；
②电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
【解答】解：丝绸摩擦过的玻璃棒失去电子带正电，丝绸得到电子带负电，将玻璃棒靠近带负电的轻质小球时会相互吸引，因为异种电荷相互吸引。
故答案为：正；吸引。
【点评】了解摩擦起电现象，电荷间的相互作用规律对解决此类题目很关键。
12．在磁体的周围存在着磁场，为了形象直观地描述磁场而引入　磁感线　 ，某处的磁场方向定义为在该点的小磁针静止时　N　 极的指向。
【答案】见试题解答内容
【分析】利用建立模型的方法，人们引入了磁感线来描述客观存在，但又看不见的磁场。
磁场的方向是人为规定的，根据其方向的规定来解答；磁感线是采用模型法虚拟出来的曲线，用带箭头的曲线来表示。
【解答】解：为了形象地描述磁场，人们用一些带箭头的曲线来表示磁场的存在以及磁场的强弱，这样的曲线叫做磁感线。
人们规定：小磁针在磁场中某一点静止时，其N极指向为该点的磁场方向；
故答案为：磁感线；N。
【点评】本题主要考查对磁场的方向、磁感线的特点等知识的掌握情况，是我们应该了解的基本知识点。
13．太阳能属于　可再生　 （填“可再生”或“不可再生”）能源，某太阳能热水器1h吸收了2.52×106J的热量，该热水器的吸热功率为　700　 W，若这些热量全部转化为水的内能，可将100kg的水从20℃升高到　26　 ℃．（水的比热容为4.2×103J/（kg ℃））
【答案】见试题解答内容
【分析】（1）从自然界源源不断地得到的能源称之为可再生能源；一旦消耗就很难再生的能源称之为不可再生能源。
（2）知道太阳能热水器1h吸收了 2.52×106J的热量，利用P求该热水器的吸热功率；
（3）知道水吸收的热量、水的质量、水的比热容、水的初温，利用吸热公式Q吸＝cm（t﹣t0）求水的末温。
【解答】解：
（1）太阳能、风能、水能等可从自然界不断获得且可重复利用，属可再生能源；煤、石油、天然气、核能等在地球时的储量是有限的，消耗后不可能再生，属不可再生能源；
（2）该热水器的吸热功率：
P700W；
（3）∵Q吸＝cm（t﹣t0），
即：2.52×106J＝4.2×103J/（kg ℃）×100kg×（t﹣20℃）
解得：
t＝26℃。
故答案为：可再生；700；26。
【点评】本题考查了学生对功率公式、吸热公式、能源分类的了解与掌握，引导同学认识到对于可再生能源我们应大力开发，对于不可再生能源我们应合理利用。
14．如图所示，用60N的拉力F匀速提起物体A，不计摩擦，A的重力为　60　 N，若物体A在10s内上升4m，此过程中拉力F做的功为　240　 J，功率为　24　 W。
【答案】见试题解答内容
【分析】（1）不计摩擦，定滑轮的特点是不省力；
（2）确定拉力移动距离，根据W＝Fs求出拉力做的功；
（3）根据P求出功率。
【解答】解：（1）因为是定滑轮，所以拉力F＝G＝60N；
（2）物体上升4m，所以拉力移动距离s＝h＝4m，
拉力F做的功：
W＝Fs＝60N×4m＝240J；
（3）功率：
P24W。
故答案为：60；240；24，
【点评】此题主要考查的是学生对定滑轮的特点和功、功率计算公式的理解和掌握，基础性题目。
15．定值电阻R1＝10Ω、R2＝5Ω，串联在电源电压不变的电路中，通过R1的电流I＝1A，则电源电压U＝　15　 V；若将两电阻并联在同一电路中，则干路中的电流I′＝　4.5　 A。
【答案】见试题解答内容
【分析】（1）根据电阻的串联求出两电阻串联时电路中的总电阻，根据串联电路的电流特点和欧姆定律求出电源的电压；
（2）将两电阻并联在同一电路中时，根据电阻的并联求出电路中的总电阻，利用欧姆定律求出干路中的电流。
【解答】解：（1）因串联电路中总电阻等于各分电阻之和，
所以，两电阻串联时，电路中的总电阻：
R＝R1+R2＝10Ω+5Ω＝15Ω，
因串联电路中各处的电流相等，
所以，由I可得，电源的电压：
U＝IR＝1A×15Ω＝15V；
（2）将两电阻并联在同一电路中时，
因并联电路中总电阻的倒数等于分电阻倒数之和，
所以，电路中的总电阻：
R′Ω，
则干路中的电流：
I′4.5A。
故答案为：15；4.5。
【点评】本题考查了串联电路和并联电路的特点以及欧姆定律的应用，是一道基础题目。
三、作图题
16．如图所示是测电阻（阻值在7Ω左右）电路图，以笔画线代替导线，完成的电路连接。
【答案】。
【分析】根据图中电池的节数判断出电源电压，由电源电压判断出电压表的量程与电阻并联，根据I算出电路中的电流，进而判断出电流表的量程与电阻串联，根据电路图判断出滑动变阻器接入电路的下接线柱，并与电阻串联。
【解答】解：由于电源为两节电池，电源电压为3V，所以电压表选用0～3V的量程与定值电阻并联，此时电路中的电流约为：I0.43A，所以电流表选用0～0.6A的量程与定值电阻串联，滑动变阻器按“一上一下”的方式与定值电阻串联，根据电路图的顺序连接实物图，如下图所示：
。
【点评】本题考查了根据电路图连接实物图的方法，要注意实物图和电路图的一一对应性。
四、解答题
17．课堂上老师做了如图所示的演示实验，给铝棒AB通电，观察到铝棒AB运动起来。
（1）实验现象说明　通电导体在磁场中会　 受力的作用；　电动　 机就是利用这种现象制成的。
（2）判断“有力的作用”的依据是　C　 。
A．力是维持物体运动的原因
B．一切物体都有惯性
C．物体运动状态改变时，一定受到力的作用
（3）将磁极上下对调，观察铝棒AB的运动情况，这样操作是为了研究　通电导体在磁场中受力的方向与磁场方向是否有关　 。
【答案】见试题解答内容
【分析】（1）应掌握磁场对电流的作用及应用；
（2）应掌握力是改变物体运动状态的原因；
（3）改变磁极的方向后通过观察运动方向的变化可知磁场方向与磁场对电流作用的关系。
【解答】解：（1）铝棒通电后产生了运动，说明磁场对放入其中的通电导体有力的作用，人类根据这一现象制成了电动机；
（2）判断有力的作用，是根据铝棒在磁场中受力的作用，使铝棒由静止变为运动，即改变了物体的运动状态；故选C。
（3）将磁极对调后，可以看到铝棒的运动方向发生了变化，故可以研究通电导体在磁场中受力的方向与磁场方向是否有关。
故答案为：（1）通电导体在磁场中会；电动；（2）C；（3）通电导体在磁场中受力的方向与磁场方向是否有关。
【点评】本题不但要掌握实验的目的和原理还要知道该实验的意义何在。
18．探究凸透镜成像规律：
（1）实验中出现了如图所示的情形，要使像成在光屏的中央，应将光屏向　下　 （上/下）调整。
（2）已知凸透镜焦距为10cm，将烛焰放在距离凸透镜25cm处，调节光屏可得到倒立、　缩小　 （放大/缩小/等大）的　实像　 （实像/虚像）。
（3）在上述实验的基础上，将蜡烛向远离透镜的方向移动，要在光屏上得到清晰的像则应将光屏　靠近　 （远离/靠近）透镜，光屏上的像将　变小　 （变大/变小/不变）。
【答案】见试题解答内容
【分析】（1）探究凸透镜成像的实验时，在桌面上依次放蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心。
（2）当把物体放在凸透镜的二倍焦距以外时，成倒立缩小的实像，应用于照相机；
（3）凸透镜成像的规律：物近像远像变大，物远像近像变小。即物体远离透镜时，像就会靠近透镜，且像的大小会变小。
【解答】解：（1）蜡烛、凸透镜、光屏，三者在同一条直线上，三者的中心大致在同一高度，像才能呈在光屏的中心。所以光屏向下移动。
（2）透镜的焦距为f＝10cm，烛焰放在距离凸透镜25cm处，即u＝25cm＞2f，这时凸透镜成倒立、缩小的实像。应用这一原理制成的是照相机。
（3）将蜡烛向远离透镜的方向移动，即物体远离透镜时，像就会靠近透镜，因此光屏应当靠近透镜，且光屏上的像会变小。
故答案为：（1）下；（2）缩小；实像；（3）靠近；变小。
【点评】此题主要考查的是凸透镜成像规律的应用，以及“物近像远像变大，物远像近像变小”这一规律在实际生活中的应用。属于中考常见题型，比较简单。
19．在如图所示的电路中，电源电压保持6V不变，电阻R1的阻值为20Ω．当S2断开，S1、S3闭合时，电流表的示数为0.45A．求：
（1）电阻R2的阻值；
（2）当S1、S3断开、S2闭合时，电路消耗的总电功率是多少？
【答案】见试题解答内容
【分析】（1）分析电路结构，明确各电路元件的连接方式，画出S2断开，S1、S3闭合时的等效电路图；
由欧姆定律求出流过电阻R1的电流，由并联电路的特点求出流过电阻R2的电流，然后由欧姆定律求出电阻R2的阻值；
（2）分析电路结构，明确各电路元件的连接方式，画出S1、S3断开、S2闭合时的等效电路图，由串联电路的特点及功率公式P求出电路消耗的总功率。
【解答】解：（1）S2断开，S1、S3闭合时的等效电路图如图甲所示，
通过电阻R1的电流I10.3A，
通过电阻R2的电流I2＝I﹣I1＝0.45A﹣0.3A＝0.15A，
电阻R2的阻值R240Ω，
答：电阻R2的阻值是40Ω。
（2）S1、S3断开、S2闭合时的等效电路图如图乙所示，
电路消耗的总功率P0.6W；
故答案为：电路消耗的总电功率是0.6W。
【点评】本题考查了求电阻阻值、电路消耗的功率等问题，分析清楚电路结构是正确解题的前提，熟练掌握串并联电路的特点、欧姆定律及功率公式是正确解题的关键。
20．超市里的电梯，有人乘时运行较快，无人乘时为了节能运行较慢.利用电磁继电器可以设计这样的电路，技术人员按照下列方法设计“自动控制电路”，所用器材：电压恒为U1的蓄电池，220V家庭电源，开关S，压敏电阻R0（电阻随压力的变化关系如图所示），限流电阻R为10Ω（如果连接在电路中可减小电路中的电流），电动机，电磁继电器（线圈电阻忽略不计，线圈电流大于20mA时衔铁被吸下，线圈电流小于20mA时衔铁被弹回）。
（1）根据要求请将图乙的工作电路连接完整。
（2）若U1为24V，现在要求一个质量为60kg的中学生站在电梯上，就能使电梯较快运行，则滑动变阻器R1接入电路的阻值要多大？
（3）电梯运行较快时，电动机的功率为8800W，慢行时通过电动机的电流为20A，则此时电动机的功率为多大？
（4）如果要求质电梯量更小的人站上电梯就能使其较快运行，应该如何改动控制电路？（写出一种方法和理由）
【答案】（1）见解答图；
（2）滑动变阻器R1接入电路的阻值要800Ω；
（3）此时电动机的功率为400W；
（4）人质量变小，重力变小，则对电梯的压力变小，压敏电阻的阻值变大，电路中的电流变小，由于吸合电流不变，因此需要增大控制电路中的电流，故采取的方法是：①减小电路的总电阻即滑动变阻器R1接的滑片向左移动；②增大控制电路的电源电压。
【分析】（1）根据图甲可知压敏电阻的电阻随压力的变化关系，根据压力的大小判定控制电路中电流的大小；有人乘坐时，电梯运行快，说明电路中的电流大；无人乘时运行较慢，说明电路中的电流小；根据串联电路的电阻关系分析电路的连接方式；
（2）根据F＝G＝mg求出压敏电阻受到的压力，根据图甲找出此时压敏电阻的阻值；根据欧姆定律求出电路的总电阻，根据串联电路的电阻关系求出滑动变阻器的阻值；
（3）根据串联电路的电流特点和欧姆定律求出慢行时限流电阻R两端的电压，根据串联电路的电压特点求出慢行时电动机两端的电压，根据P＝UI求出慢行时电动机的电功率；
（3）要求质量更小的人站上电梯就能使其较快运行，此时的压力变小，电路的总电阻变大，由于吸合电流不变，则需要增大控制电路中的电流，据此分析。
【解答】解：（1）根据图甲可知，压敏电阻的阻值随压力的增大而减小；有人乘坐时，压力大，则压敏电阻的阻值小，根据欧姆定律可知，控制电路中的电流变大，电磁铁磁性增强，衔铁被吸下；工作电路中的电梯运行快，说明工作电路中的电流大，根据欧姆定律可知，电路中的电阻小，故应该只让电动机接入电路；
无人乘时，压力小，则压敏电阻的阻值大，根据欧姆定律可知，控制电路中的电流变小，电磁铁磁性减弱，衔铁被拉起；无人乘时运行较慢，说明工作电路中的电流小，根据欧姆定律可知，电路的总电阻大，则电动机和定值电阻串联，如图所示：
；
（2）压敏电阻受到的压力：F＝G＝mg＝60kg×10N/kg＝600N，
由图甲可知，此时压敏电阻的阻值为R0＝400Ω，
衔铁被吸下的电流为：I＝20mA＝0.02A，
根据欧姆定律可知，控制电路的总电阻为：R1200Ω，
根据串联电路的电阻关系可知，滑动变阻器R1接入电路的阻值为：R1＝R﹣R0＝1200﹣400＝800Ω；
（3）由串联电路的电流特点和欧姆定律可知，慢行时限流电阻R两端的电压：UR＝I慢R＝20A×10Ω＝200V，
由串联电路的电压特点可知，慢行时电动机两端的电压：U慢＝U﹣UR＝220V﹣200V＝20V，
则慢行时电动机的电功率：P慢＝U慢I慢＝20V×10A＝400W；
（4）要求质量更小的人站上电梯就能使其较快运行，质量变小，重力变小，则对电梯的压力变小，根据图甲可知，此时压敏电阻的阻值变大，控制电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，由于吸合电流不变，要使此时的电流达到吸合电流，则需要增大控制电路中的电流，故采取的方法是：①减小电路的总电阻即滑动变阻器R1接的滑片向左移动；②增大控制电路的电源电压。
答：（1）见解答图；
（2）滑动变阻器R1接入电路的阻值要800Ω；
（3）此时电动机的功率为400W；
（4）人质量变小，重力变小，则对电梯的压力变小，压敏电阻的阻值变大，电路中的电流变小，由于吸合电流不变，因此需要增大控制电路中的电流，故采取的方法是：①减小电路的总电阻即滑动变阻器R1接的滑片向左移动；②增大控制电路的电源电压。
【点评】本题考查了欧姆定律和电功率公式的应用、电路图的连接、电磁继电器的工作原理，明确串联电路的特点是解题的关键。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
