第十五章 电流和电路
15.5 串、并联电路中电流的规律

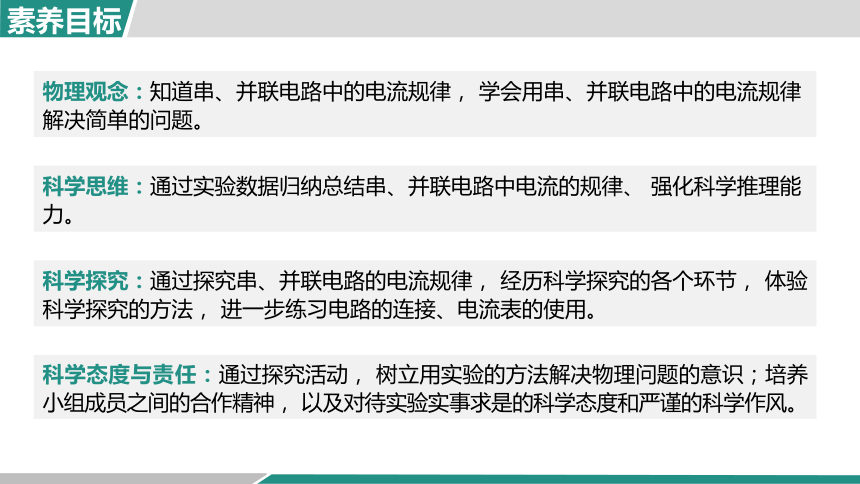

素养目标
物理观念：知道串、并联电路中的电流规律， 学会用串、并联电路中的电流规律解决简单的问题。
科学思维：通过实验数据归纳总结串、并联电路中电流的规律、 强化科学推理能力。
科学探究：通过探究串、并联电路的电流规律， 经历科学探究的各个环节， 体验科学探究的方法， 进一步练习电路的连接、电流表的使用。
科学态度与责任：通过探究活动， 树立用实验的方法解决物理问题的意识；培养小组成员之间的合作精神， 以及对待实验实事求是的科学态度和严谨的科学作风。

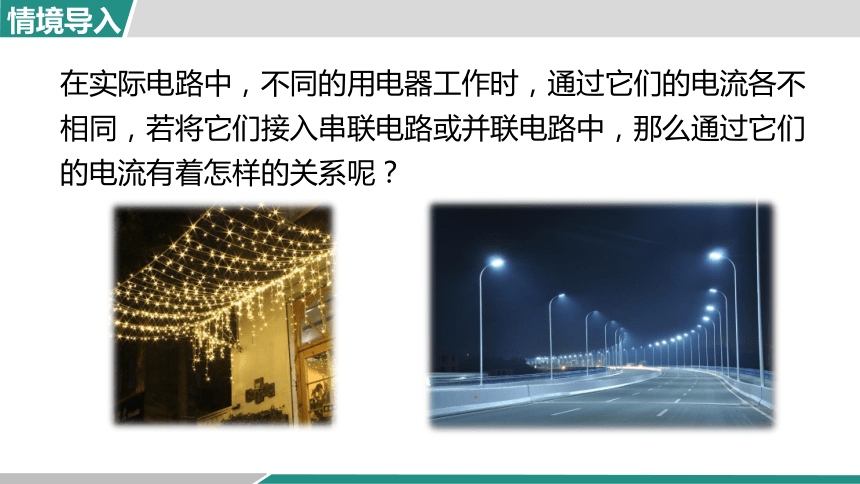

在实际电路中，不同的用电器工作时，通过它们的电流各不相同，若将它们接入串联电路或并联电路中，那么通过它们的电流有着怎样的关系呢？
情境导入

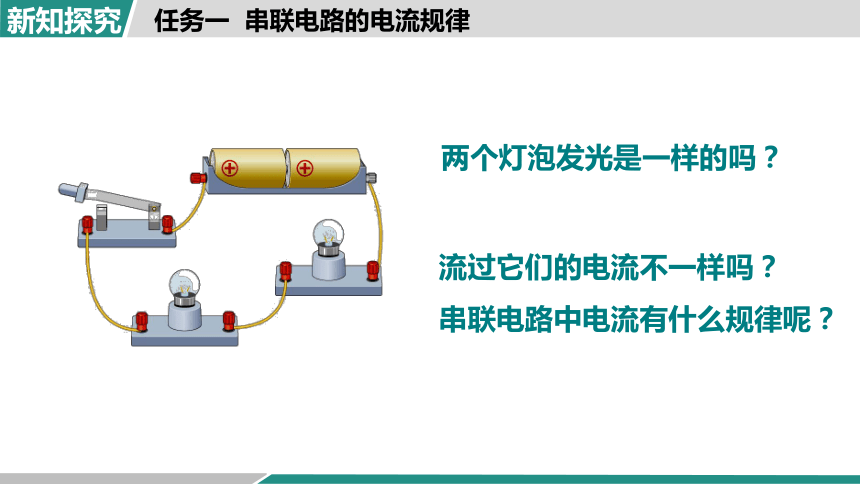

两个灯泡发光是一样的吗？
流过它们的电流不一样吗？
串联电路中电流有什么规律呢？
新知探究
任务一 串联电路的电流规律
探究串联电路中各处电流的关系

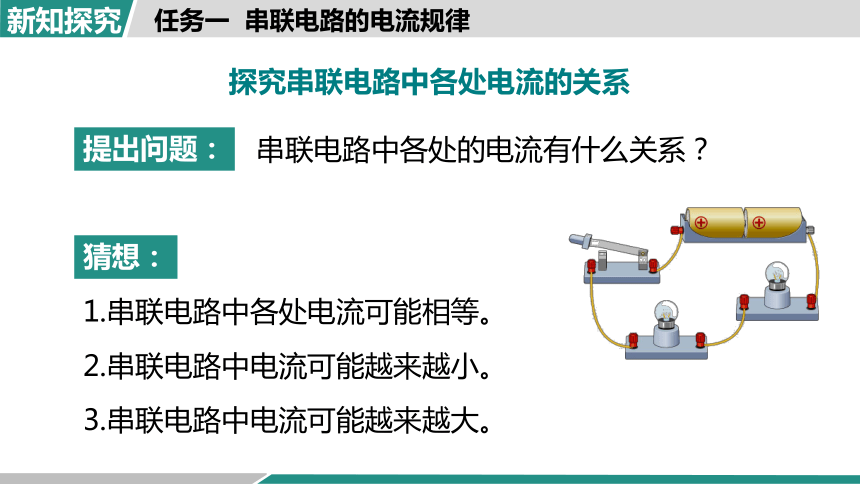

串联电路中各处的电流有什么关系？
提出问题：
猜想：
1.串联电路中各处电流可能相等。
2.串联电路中电流可能越来越小。
3.串联电路中电流可能越来越大。
新知探究
任务一 串联电路的电流规律

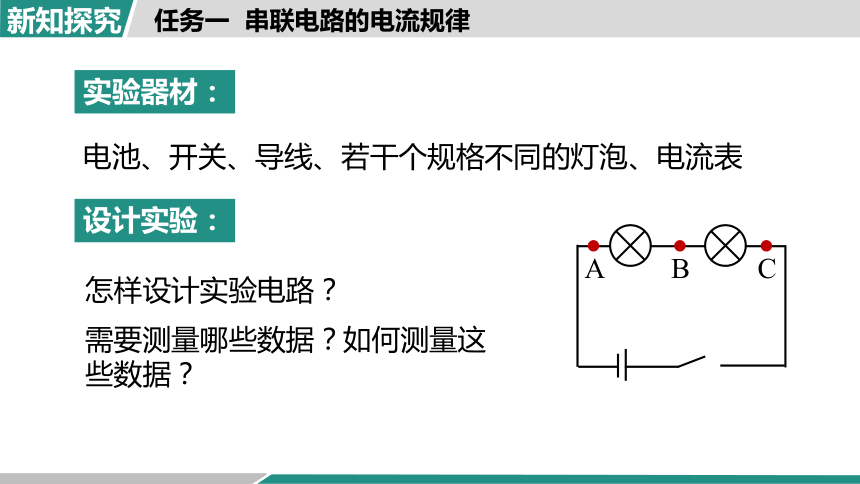

实验器材：
电池、开关、导线、若干个规格不同的灯泡、电流表
设计实验：
需要测量哪些数据？如何测量这些数据？
怎样设计实验电路？
A
B
C
新知探究
任务一 串联电路的电流规律

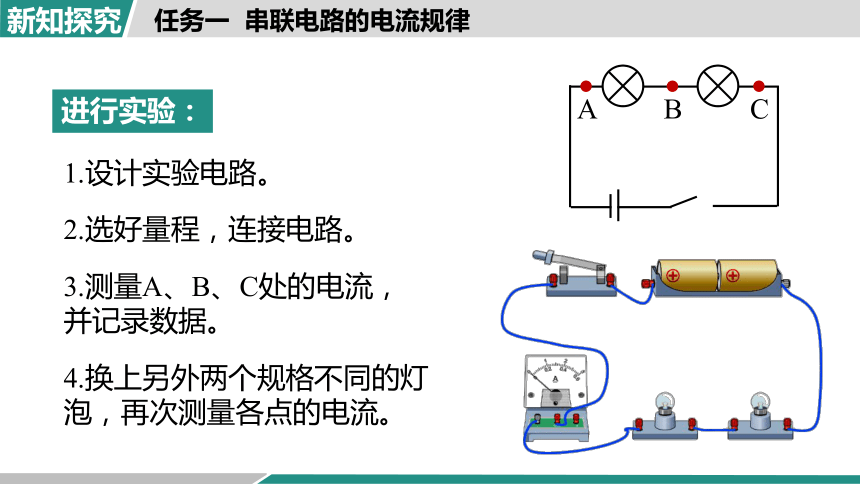

进行实验：
1.设计实验电路。
2.选好量程，连接电路。
3.测量A、B、C处的电流，并记录数据。
4.换上另外两个规格不同的灯泡，再次测量各点的电流。
A
B
C
新知探究
任务一 串联电路的电流规律
新知探究
任务一 串联电路的电流规律

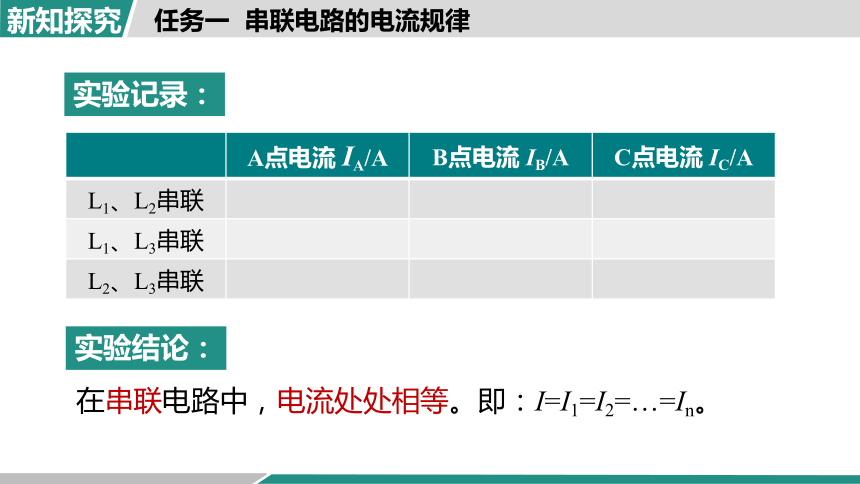

实验 串联电路中电流的规律
A点电流 IA/A B点电流 IB/A C点电流 IC/A
L1、L2串联
L1、L3串联
L2、L3串联
实验记录：
在串联电路中，电流处处相等。即：I=I1=I2=…=In。
实验结论：
新知探究
任务一 串联电路的电流规律
电流表的位置 A B C
电流I/A 0.3 1.5 0.3
例 如图是“探究串联电路电流特点”的实验电路图。下面的表是某同学实验中的一组数据：指出上述表格所记录的数据中，明显错误的数值是_______，造成错误的原因是__________________________________。
1.5
选用小量程却按大量程读数
新知探究
任务一 串联电路的电流规律
A
B
C
并联电路中干路电流与各支路电流有什么关系？
提出问题：
探究并联电路中干路电流与各支路电流的关系
猜想：
1.并联电路中各处电流可能相等。
2.并联电路中，干路电流较大，支路电流较小。
3.并联电路中，干路电流等于支路电流之和。
新知探究
任务二 并联电路的电流规律
实验器材：
电池、开关、导线、若干个规格不同的灯泡、电流表
设计实验：
需要测量哪些数据，如何测量这些数据？
怎样设计实验电路？
A
B
C
新知探究
任务二 并联电路的电流规律
进行实验：
A
B
C
1.设计实验电路。
2.选好量程，连接电路。
3.测量A、B、C处的电流，并记录数据。
4.换上另外两个规格不同的灯泡，再次测量各点的电流。
新知探究
任务二 并联电路的电流规律
新知探究
任务二 并联电路的电流规律
实验 并联电路中电流的规律
A点电流 IA/A B点电流 IB/A C点电流 IC/A
L1、L2并联
L1、L3并联
L2、L3并联
实验记录：
在并联电路中，干路电流等于支路电流之和。
即：I=I1+I2+…+In。
实验结论：
新知探究
任务二 并联电路的电流规律
例 如图所示的电路中， 当开关闭合时，甲电流表的示数为0.6A， 乙电流表的示数为0.2A，则下列判断正确的是( )
A.通过灯L1 的电流为0.6A
B.通过灯L1 的电流为0.4A
C.通过电路总电流为0.8A
D.通过灯L2 的电流为0.4A
B
新知探究
任务二 并联电路的电流规律
串、并联电路中电流的规律
串联电路中的电流规律
串联电路中，电流处处相等
I=I1=I2=…=In
I=I1+I2+…+In
并联电路中的电流规律
在并联电流中，干路电流等于支路电流之和。
课堂小结
1. 如图所示，两横截面积不同的圆柱形导体接在电源的正负极上，其电流分别为 I1 和 I2 ，则（　　）
A.I1=I2 B.I1>I2
C.I1A
课堂练习
2. 如图所示电路图，电流表A1的示数为0.9 A，A3的示数为0.4 A，则通过L1的电流是_______，通过L2的电流是_______，通过干路的电流是_______。
0.4A
0.9A
0.5 A
L1
L2
A1
A3
A2
课堂练习
3. 电路中连接了两个规格完全相同的灯泡，用电流表测得它们的电流均为0.46A，则电路中的总电流是（　　）
C
A.一定是0.46A
B.一定是0.92A
C.0.46A和0.92A都有可能
D.以上说法均不正确
课堂练习
4. 如图所示，当开关闭合后，三个电流表的示数分别用I1、I2、I3表示，则它们的关系是（ ）
A.I1＞I2＞I3
B.I1＜I2＜I3
C.I1-I2=I3
D.I1=I2+I3
A
L1
L2
A1
A3
A2
L3
课堂练习
