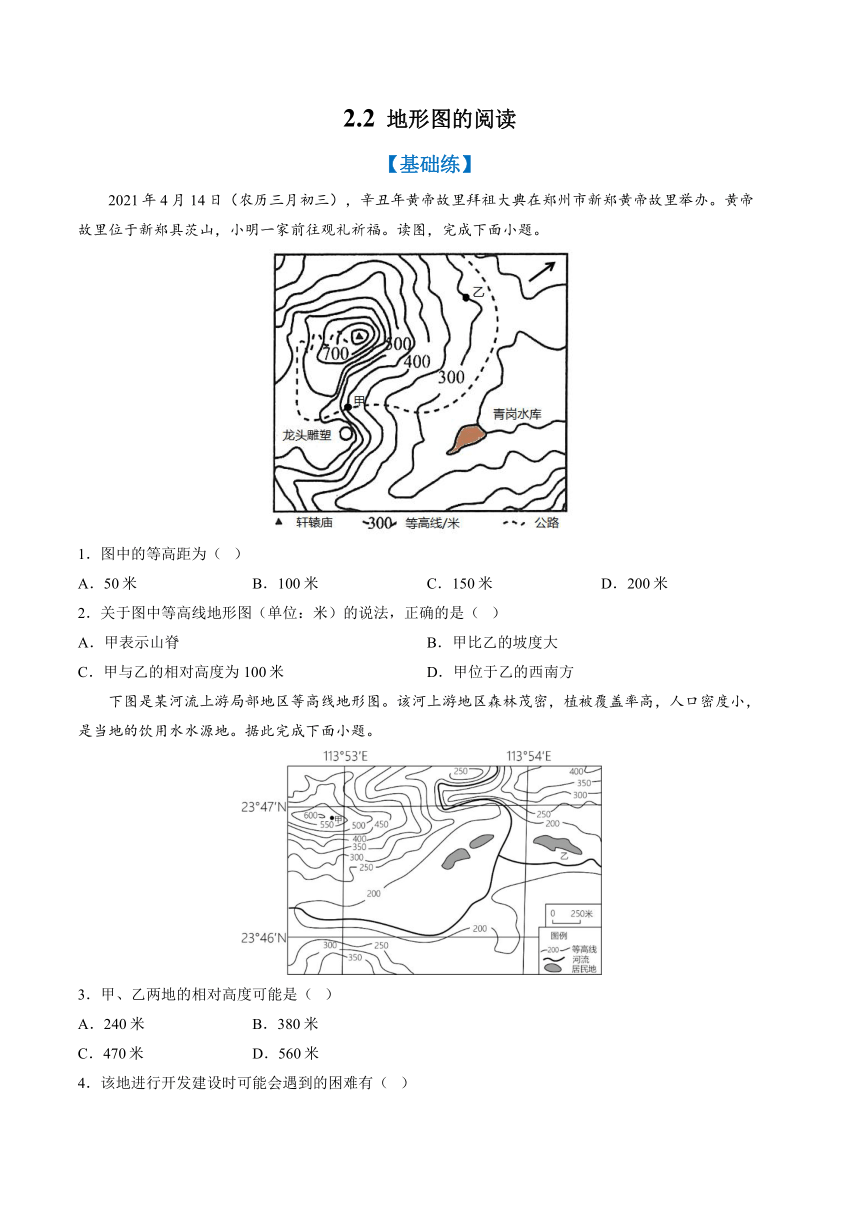

2.2 地形图的阅读
【基础练】
2021年4月14日（农历三月初三），辛丑年黄帝故里拜祖大典在郑州市新郑黄帝故里举办。黄帝故里位于新郑具茨山，小明一家前往观礼祈福。读图，完成下面小题。
1．图中的等高距为（ ）
A．50米 B．100米 C．150米 D．200米
2．关于图中等高线地形图（单位：米）的说法，正确的是（ ）
A．甲表示山脊 B．甲比乙的坡度大
C．甲与乙的相对高度为100米 D．甲位于乙的西南方
下图是某河流上游局部地区等高线地形图。该河上游地区森林茂密，植被覆盖率高，人口密度小，是当地的饮用水水源地。据此完成下面小题。
3．甲、乙两地的相对高度可能是（ ）
A．240米 B．380米
C．470米 D．560米
4．该地进行开发建设时可能会遇到的困难有（ ）
①地处水源区，生态保护要求高 ②经济相对滞后，科技水平低
③地形崎岖，开发难度大 ④易发生泥石流、山体滑坡等自然灾害
⑤居民点密集，占用过多农业耕地
A．①③④ B．②③④ C．①③⑤ D．③④⑤

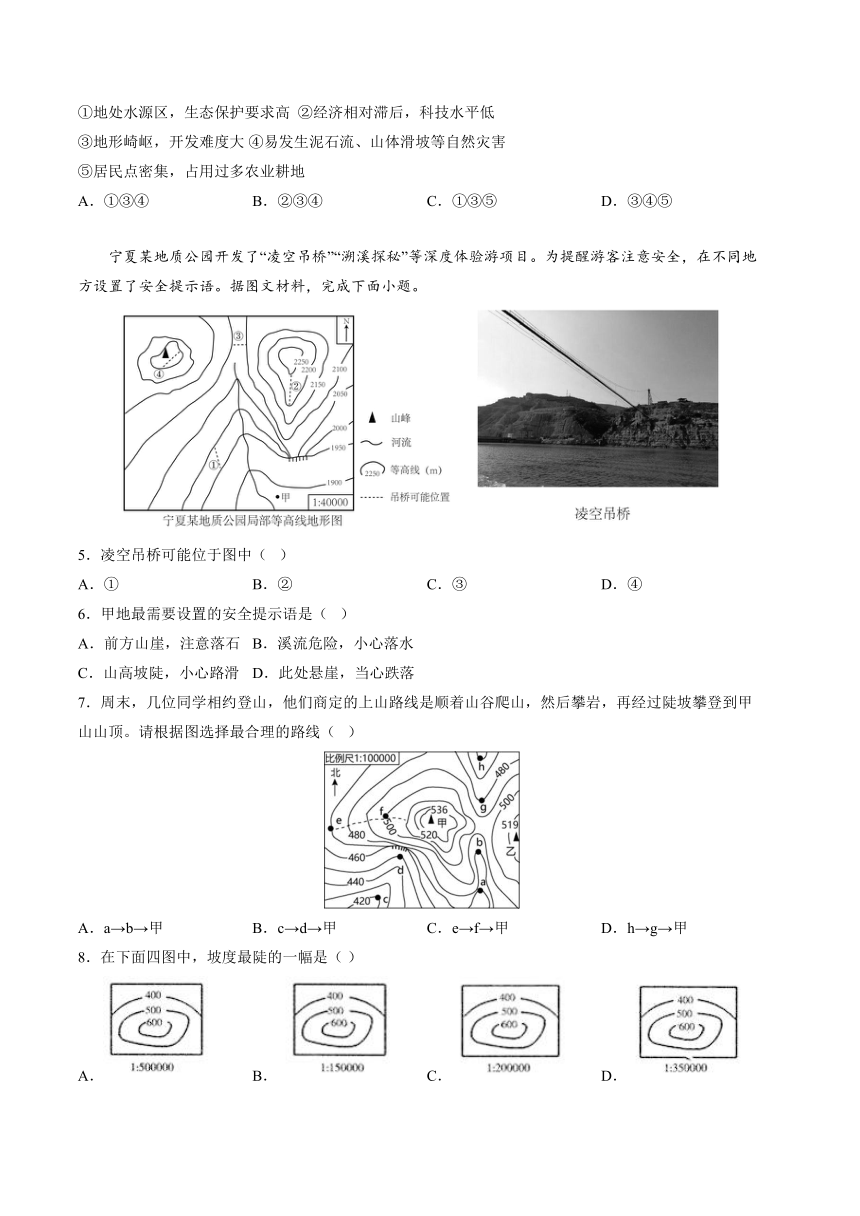

宁夏某地质公园开发了“凌空吊桥”“溯溪探秘”等深度体验游项目。为提醒游客注意安全，在不同地方设置了安全提示语。据图文材料，完成下面小题。
5．凌空吊桥可能位于图中（ ）
A．① B．② C．③ D．④
6．甲地最需要设置的安全提示语是（ ）
A．前方山崖，注意落石 B．溪流危险，小心落水
C．山高坡陡，小心路滑 D．此处悬崖，当心跌落
7．周末，几位同学相约登山，他们商定的上山路线是顺着山谷爬山，然后攀岩，再经过陡坡攀登到甲山山顶。请根据图选择最合理的路线（ ）
A．a→b→甲 B．c→d→甲 C．e→f→甲 D．h→g→甲
8．在下面四图中，坡度最陡的一幅是（ ）
A． B． C． D．

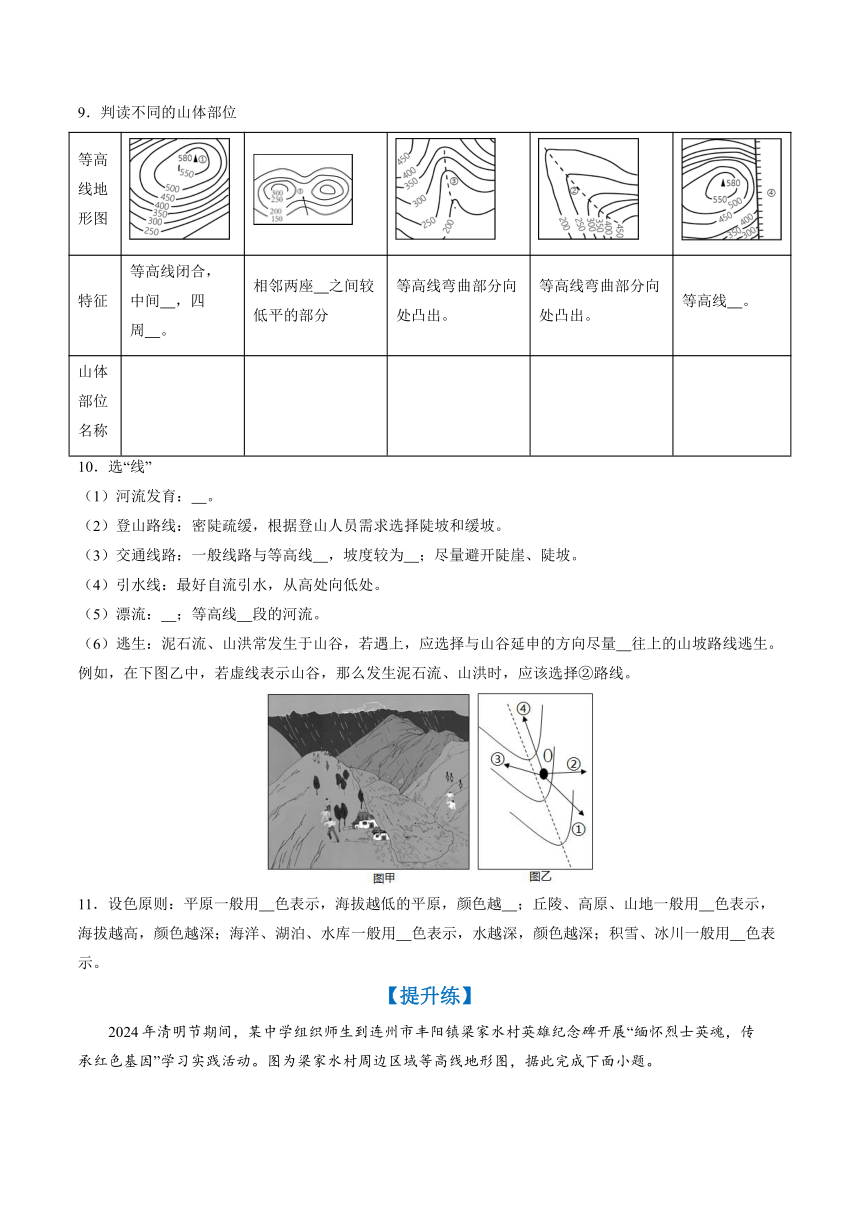

9．判读不同的山体部位
等高线地形图
特征 等高线闭合， 中间 ，四周 。 相邻两座 之间较低平的部分 等高线弯曲部分向 处凸出。 等高线弯曲部分向 处凸出。 等高线 。
山体部位名称
10．选“线”
（1）河流发育： 。
（2）登山路线：密陡疏缓，根据登山人员需求选择陡坡和缓坡。
（3）交通线路：一般线路与等高线 ，坡度较为 ；尽量避开陡崖、陡坡。
（4）引水线：最好自流引水，从高处向低处。
（5）漂流： ；等高线 段的河流。
（6）逃生：泥石流、山洪常发生于山谷，若遇上，应选择与山谷延申的方向尽量 往上的山坡路线逃生。例如，在下图乙中，若虚线表示山谷，那么发生泥石流、山洪时，应该选择②路线。
11．设色原则：平原一般用 色表示，海拔越低的平原，颜色越 ；丘陵、高原、山地一般用 色表示，海拔越高，颜色越深；海洋、湖泊、水库一般用 色表示，水越深，颜色越深；积雪、冰川一般用 色表示。
【提升练】

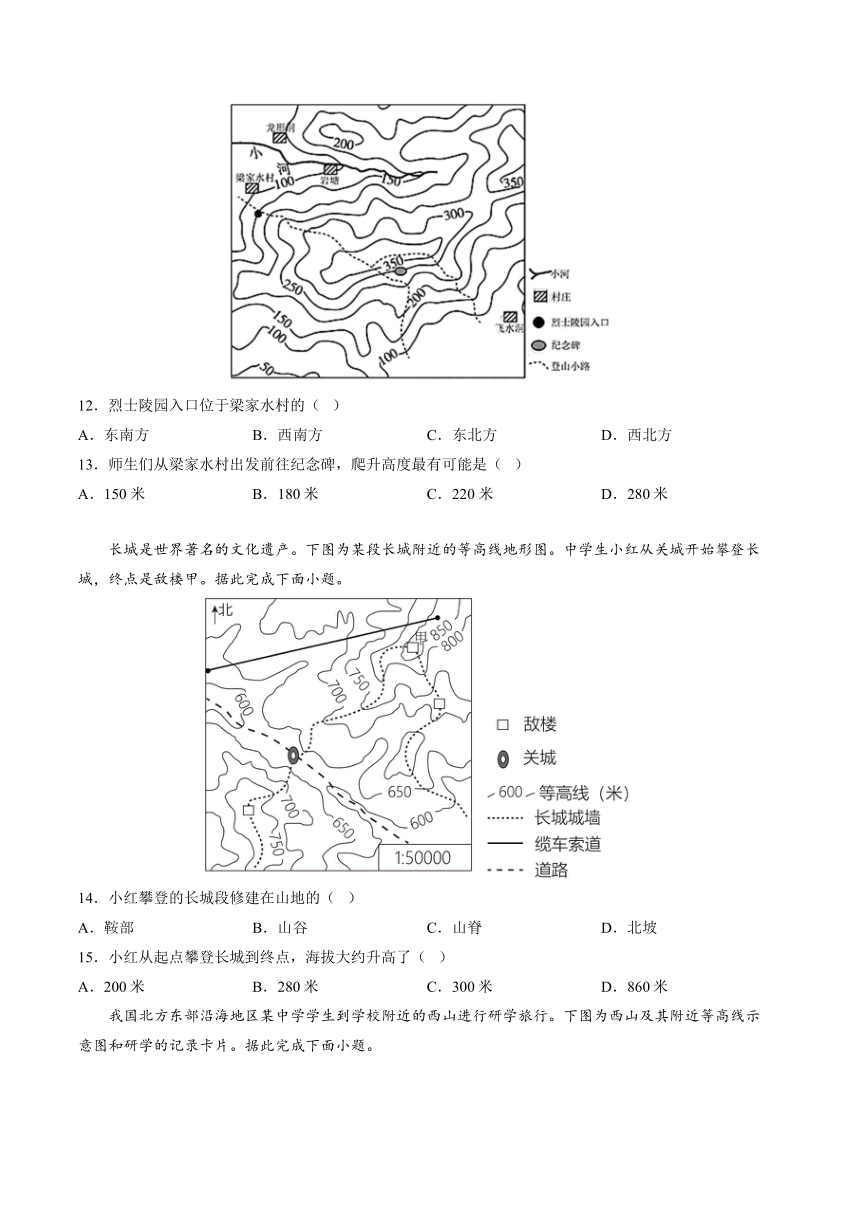

2024年清明节期间，某中学组织师生到连州市丰阳镇梁家水村英雄纪念碑开展“缅怀烈士英魂，传承红色基因”学习实践活动。图为梁家水村周边区域等高线地形图，据此完成下面小题。
12．烈士陵园入口位于梁家水村的（ ）
A．东南方 B．西南方 C．东北方 D．西北方
13．师生们从梁家水村出发前往纪念碑，爬升高度最有可能是（ ）
A．150 米 B．180米 C．220 米 D．280米
长城是世界著名的文化遗产。下图为某段长城附近的等高线地形图。中学生小红从关城开始攀登长城，终点是敌楼甲。据此完成下面小题。
14．小红攀登的长城段修建在山地的（ ）
A．鞍部 B．山谷 C．山脊 D．北坡
15．小红从起点攀登长城到终点，海拔大约升高了（ ）
A．200米 B．280米 C．300米 D．860米

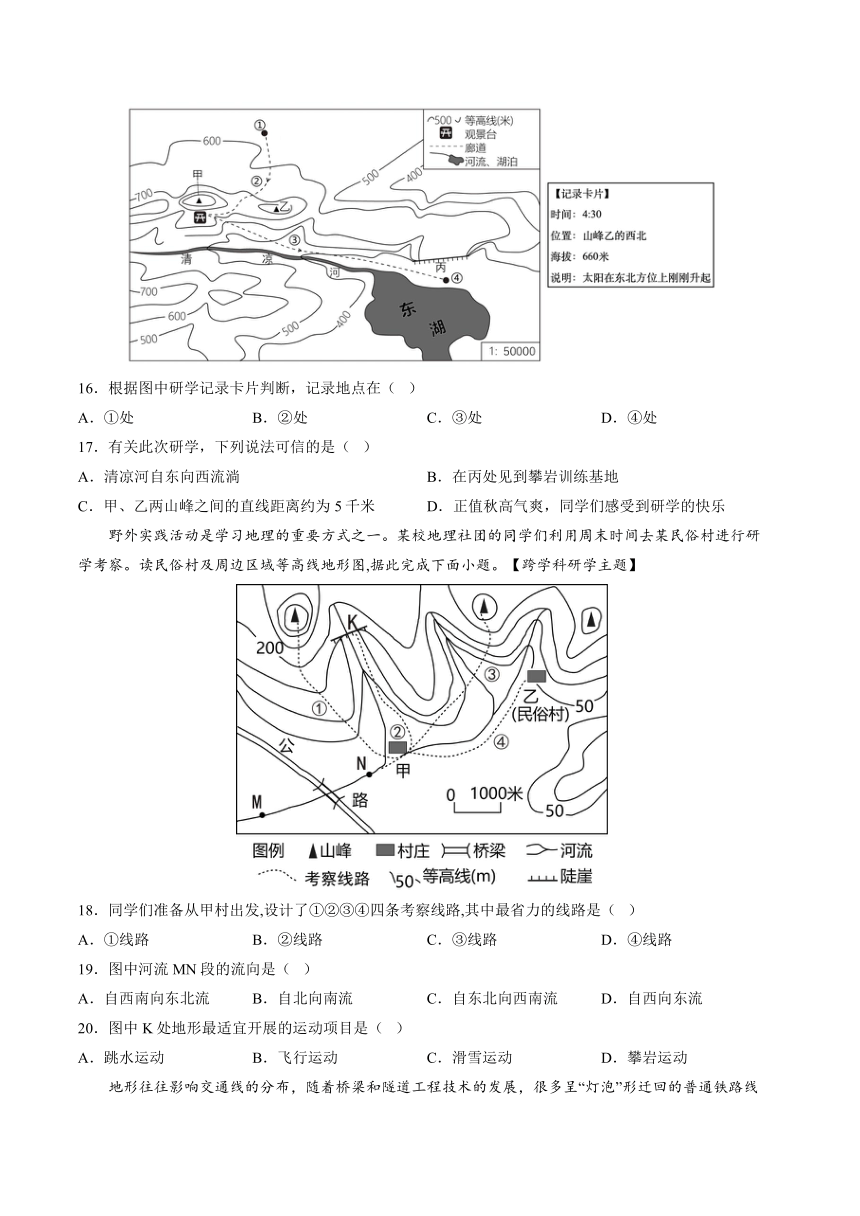

我国北方东部沿海地区某中学学生到学校附近的西山进行研学旅行。下图为西山及其附近等高线示意图和研学的记录卡片。据此完成下面小题。
16．根据图中研学记录卡片判断，记录地点在（ ）
A．①处 B．②处 C．③处 D．④处
17．有关此次研学，下列说法可信的是（ ）
A．清凉河自东向西流淌 B．在丙处见到攀岩训练基地
C．甲、乙两山峰之间的直线距离约为5千米 D．正值秋高气爽，同学们感受到研学的快乐
野外实践活动是学习地理的重要方式之一。某校地理社团的同学们利用周末时间去某民俗村进行研学考察。读民俗村及周边区域等高线地形图,据此完成下面小题。【跨学科研学主题】
18．同学们准备从甲村出发,设计了①②③④四条考察线路,其中最省力的线路是（ ）
A．①线路 B．②线路 C．③线路 D．④线路
19．图中河流MN段的流向是（ ）
A．自西南向东北流 B．自北向南流 C．自东北向西南流 D．自西向东流
20．图中K处地形最适宜开展的运动项目是（ ）
A．跳水运动 B．飞行运动 C．滑雪运动 D．攀岩运动
地形往往影响交通线的分布，随着桥梁和隧道工程技术的发展，很多呈“灯泡”形迁回的普通铁路线实现了“裁弯取直”（如图），发展了高速铁路。下图为某地等高线地形图与铁路线分布图。据此完成下面小题。
21．AB两点图上直线距离约为3厘米，则两点的实地直线距离约为（ ）
A．30米 B．3千米 C．0.3千米 D．30000米
22．关于图示区域叙述正确的是（ ）
A．C点的海拔为750米 B．BC段比BD段坡度陡
C．C点所在的地形部位为陡崖 D．取直线路AB段为东西走向
2022年冬奥会高山滑雪项目在北京延庆赛区举行。读延庆赛区冬奥村附近等高线图，完成下面小题。
23．冬奥村所处山体部位的名称是（ ）
A．山峰 B．山脊 C．山谷 D．鞍部
24．国家高山滑雪中心的海拔约为（ ）
A．1320米 B．1520米 C．1620米 D．1720米
25．运动员从国家高山滑雪中心参加比赛结束后回到冬奥村，其行进的方向大致为（ ）
A．东南方 B．西北方 C．东北方 D．西南方
下图为某地区的等高线地形图。读图，完成下面小题。
26．图中四地海拔最高的是（ ）
A．甲 B．乙 C．丙 D．丁
27．图中河流（ ）
A．甲处附近有瀑布景观 B．乙处自东北向西南流
C．丙处发源于山脊 D．丁处的流速最快
28．图中居民区主要分布在（ ）
①山脊地区②河流沿岸③沿海地区④山谷地区
A．①②③ B．①②④ C．①③④ D．②③④
某校八年级同学开展地理研学活动，图为研学区域等高线地形图和瀑布景观示意图。完成下面小题。
29．图中瀑布景观最可能出现在（ ）
A．甲处 B．乙处 C．丙处 D．丁处
30．若A、B两点的图上距离为4厘米，其实地距离大约是（ ）
A．2千米 B．4千米 C．6千米 D．8千米
31．等高线地形图中阴影区域的地形是（ ）
A．高原 B．盆地 C．丘陵 D．山地
下图为某地土地利用规划简图。读图，完成下面小题。
32．图中用材林分布（ ）
A．在海拔300米以上 B．在山脊部位
C．面积比果林大 D．靠近村镇，利于纳凉
33．甲河流（ ）
A．流经山脊 B．是丙村唯一水源
C．大体流向是西北至东南 D．砍伐用材林会加大其含沙量
34．将图中村镇从丙地搬迁到乙地，其优势是（ ）
A．搬迁距离约10千米，运费成本低 B．远离河流，减少了洪水威胁
C．地势更加低平，适宜修建公路 D．接近水田，减少农民种田路途
【拔高练】
35．阅读图文资料，完成下列问题。
材料一：云雾茶一般生长在高山半高山地带，具有喜酸怕碱、喜光怕晒、喜温怕寒、喜湿怕涝的特点。茶叶清香味醇、耐冲泡，深受广大消费者喜爱。近些年来，云雾茶不断走向国际市场。
材料二：湖北省某区域等高线示意图和该区内某云雾茶园景观。
(1)图中M山峰的海拔高度小于 米，M、N两山峰中，海拔较高的是 。
(2)量得山峰MN图上距离7厘米，则MN实地距离 千米；
(3)图中河流的甲、乙两处水流速度较快的是 ，请说明原因 。
(4)图中①、②两地适合种植云雾茶的是 。
36．下图为我国南方某地区的等高线地形图，该地区响应国家乡村振兴政策号召，因地制宜发展生态旅游农业。阅读图文资料，回答下列问题。
(1)根据图中海拔高度和地表起伏状况可判断出该地的主要地形类型是 。
(2)图中甲处等高线向高处凸出，可推断出该处的地形部位是 。
(3)该地计划在缓坡打造梯田观光景点，你认为图中甲、乙、丙三地中最适合修筑梯田的是 。
(4)图中A到D河段的落差（H）范围是 米。
(5)小明曾到该地旅游，体验了漂流项目活动，你认为AB河段漂流与CD河段漂流相比， 河段漂流速度更快，更加惊险刺激，请你帮他分析其原因： 。
【参考答案及详解】
【基础练】
1．A【详解】读图可知，依据图中300和400米等高线可判断出，图中等高距为50米，A正确，排除BCD。故选A。
2．B【详解】图中甲处等高线弯曲部分指向高处，故甲处表示山谷，A错误。甲处等高线比乙处密集，故甲处比乙处的坡度大，B正确。甲所在的等高线海拔高度是450米，乙所在的等高线海拔高度是300米，甲乙的相对高度为150米，C错误。根据图中的指向标可知， 甲在乙的东南方，D错误。故选B。
3．B【详解】由图可知，该图的等高距为50米，甲的海拔在550米—600米之间，乙的海拔在150米—200米之间，因此甲、乙两地的相对高度在350米—450米之间，所以甲、乙两地的相对高度可能是380米。A、C、D错误、B正确。故选B。
4．A【详解】由题可知，该河上游地区是当地的饮用水水源地，因此生态保护要求高，①正确；等高线地形图不能判断该地区的经济发展水平，②错误；该地北部地区，等高线密集，坡度较陡，因此地形崎岖，开发难度大，而且易发生泥石流、山体滑坡等自然灾害，③④正确；该地居民点较少，没有占用过多农业耕地，⑤错误。①③④正确，故选A。
5．C【详解】读图可知，凌空吊桥的两侧应该是山谷或河谷。①位于山坡、②位于山脊、③位于山谷顶部，④位于山的两侧，故适合建凌空吊桥的可能位于图中③，故选C。
6．B【详解】读图可知，甲地附近等高线向海拔较高处凸出，为山谷，发育河流，有山洪发生的可能，最需要设置的安全提示语是溪流危险，小心落水，B正确。等高线重合的为陡崖，甲地距离陡崖较远，AD错误。甲地地势较低，等高线稀疏，地势较平坦，C错误。故选B。
7．B【详解】根据题意可知上山路线依次经过山体的三个部位：山谷—陡崖—陡坡，选项中第一步能经过山谷的是c→d和a→b，但接下来能经过陡崖的只有c→d→甲路线，B正确。ACD排除，故选B。
8．B【详解】读图可知，四幅图的图幅相同，等高距相同，比例尺越大，实际范围越小，坡度越陡。比例尺就是个分数，在分子相同的情况下，分母越大分数越小，也就是比例尺越小；反之，分母越小分数越大，也就是比例尺就越大，图中四幅图的比例尺最大的是B，因此B坡度最陡，答案为B。
9． 高 低 山峰 高 低 重合 山峰（山顶） 鞍部 山谷 山脊 陡崖
【详解】等高线闭合，数值中间高，四周低，是山峰；相邻两座山峰之间较低平的部分，为鞍部；等高线弯曲部分向海拔高处凸，是山谷；等高线弯曲部分向海拔低处凸，是山脊；几条海拔高度不同的等高线重合的部位，是陡崖。
10． 山谷 平行 平缓 山谷 密集 垂直
【详解】河流一般发育在山谷；等高线密集，坡度大，河流流速快；修建公路一般选择与等高线平行，坡度较平缓，尽量避开陡崖、陡坡，避免穿越山顶部位；漂流需要选择在等高线向海拔高处凸的山谷，山谷有河流发育，在等高线地形图上，等高线密集，坡度陡，水流急；等高线稀疏，坡度缓，水流平缓；等高线密集，坡度陡，流速快，适宜漂流；沟谷泥石流逃生路线，沿着垂直于等高线方向，向海拔高处逃生。
11． 绿 深 黄 蓝 白
【详解】在等高线和等深线地图上，按照不同的高度和深度，着上深浅不同的褐色、黄色、绿色、蓝色、白色等颜色，以鲜明的表示地面和海底起伏的形态，这种地图叫分层设色地形。在等高线分层设色地形图上，绿色表示平原，海拔越低的平原，颜色越深；丘陵、高原、山地一般用黄色表示，海拔越高，颜色越深；海洋、湖泊、水库一般用蓝色表示，水越深，颜色越深；积雪、冰川一般用白色表示。在不同的等深线之间，着上深浅不同的蓝色，可以用来表示海底的深度，在不同的等高线之间，绿色越浓，表示海拔越低；蓝色越深，表示海洋越深。
【提升练】
12．A【详解】图中没有经纬网和指向标，可以根据“上北下南，左西右东”来确定方向。读图可知，烈士陵园入口位于梁家水村的东南方向，A正确，BCD错误。故选A。
13．C【详解】读图可知，该地形图的等高距是50米。纪念碑海拔300米，梁家水村海拔在50米～100米之间，所以两地相对高度在200米～250米之间。C选项220米符合，故选C。
14．C【详解】根据题干可知，小红从关城开始攀登长城，终点是敌楼甲，此段长城修建的地方等高线向海拔低处凸出，是山脊，C正确，ABD错误。故选C。
15．B【详解】读图可知，关城海拔在600-650米之间，敌楼甲海拔在850-900米之间，两地相对高度在200-300米之间，因此小红从起点攀登长城到终点，海拔大约升高了280米，B正确，ACD错误。故选B。
16．B【详解】读图可知，该图没有指向标，默认为上北下南，左西右东，记录点位于山峰乙的西北，且海拔为660米。③、④处位于山峰乙的东南方向，不符合；①、②处位于山峰乙的东北方向，而①处海拔在500米~600米之间，不符合题意；②处海拔在600米~700米之间，符合题意。 ACD错误，故选B。
17．B【详解】读图可知，清凉河自西向东流淌；丙处等高线重合为陡崖，可见到攀岩训练基地；图中比例尺为1：50000，甲、乙两山峰之间的图上距离约为1厘米，则实地直线距离约为0.5千米；可知太阳在记录点的东北方位，且四点三十分日出，该地昼长夜短，太阳直射在北回归线附近，不属于秋季。ACD错误，故选B。
18．D【详解】读图可知，①②③④四条考察路线，其中最省力的路线是④路线，因为④路线海拔位于50米以下，等高线最为稀疏，坡度最缓，最省力，D符合题意，ABC不符合题意，故选D。
19．C【详解】没有指向标或经纬网的地图上，通常是“上北下南，左西右东”进行判断方向，河流由地势高处流向地势低处，故河流MN河段流向为自东北向西南流，C正确，ABD错误，故选C。
20．D【详解】读图可知，K处为几条海拔高度不同的等高线重合的部位，是陡崖，陡崖处最适宜开展攀岩运动，D符合题意，ABC不符合题意，故选D。
21．B【详解】图中比例尺为图上距离1厘米表示实地距离1千米，AB两点的图上距离为3厘米，则实际距离为3千米，B正确，排除ACD。故选B。
22．B【详解】读图可知，C点在海拔为740米的等高线上，故C点的海拔为740米，A错误；BC段经过的等高线密集，故BC段比BD段坡度陡，B正确；陡崖的等高线重合在一起，C点所在的地形部位不是陡崖，C错误；图中没有指向标，按上北下南左西右东辨别方向，取直线路AB段为南北走向，D错误。故选B。
23．C【详解】冬奥村所处山体部位等高线弯曲，且向海拔高处凸出，则为山谷。山峰中间高，四周低，A错误；山脊等高线向低处弯曲，B错误；鞍部为两个山峰中间较低的位置，D错误。故选C。
24．B【详解】图中的等高距为200米， 国家高山滑雪中心的海拔在1400~1600米之间，最有可能是1520米。故选B。
25．D【详解】图中没有指向标，根据经纬线判断方向，运动员从国家高山滑雪中心参加比赛结束后回到冬奥村，其行进的方向大致是西南方向。故选D。
26．A【详解】读图可知，结合图示来看，该图等高距是100米，图中四地海拔最高的是甲地，海拔为500米--600米，A正确。乙地海拔为200米--300米，丙地海拔为300米，丁地海拔为200米--300米，故选A。
27．A【详解】读图可知，图中河流，甲地附近等高线重合，有陡崖，发育瀑布，A正确。图中没有指向标和经纬网，可以根据“上北下南，左西右东”来确定方向，乙处自西北流向东南，B错误。山脊是分水岭，不能发育河流，C错误。丁处等高线稀疏，坡度平缓，流速缓慢，D错误。故选A。
28．D【详解】结合图例来看，图中居民区主要分布在河流沿岸、沿海地区、山谷地区。山脊处地形崎岖，不适合聚落的形成， 故①错误、②③④正确。故选D。
29．A【详解】瀑布景观往往出现在陡崖地形处，由图可知，甲处位于陡崖处，且有河流流经，所以可以出现瀑布景观，故A正确，根据题意，故选A。
30．D【详解】读图可知，图中比例尺表示图上1厘米表示实地距离2千米。若A、B两点图上的直线距离为4厘米，实地距离为2×4=8千米。D正确，故选D。
31．B【详解】由图可知，图中所示阴影部分地势是中间低、四周高且平坦开阔，是盆地地形；山地和丘陵等高线较密集且中间高、四周低，高原是中间平坦、四周陡峭，故ACD错误、B正确，根据题意，故选B。
32．A【详解】由图可知，图中用材林分布在海拔300米以上，A正确；用材林不是都分布在山脊部位，B排除；用材林面积比果林小，C排除；用材林分布没有靠近村镇，D排除。故选A。
33．D【详解】甲河流流经山谷，A错误。甲河流不是丙村唯一水源，B错误。河流都是从海拔高处流向低处，大体流向是自西南流向东北，C错误。砍伐用材林会造成水土流失，加大其含沙量，D正确。故选D。
34．B【详解】将图中村镇从丙地搬迁到乙地，其优势是远离河流，减少了洪水威胁，B正确；图中比例尺为1:2500，图上距离大约为1.5厘米，搬迁距离约3750米，A错误。丙地海拔在100米以下，乙地在100-200米之间，从丙地搬迁到乙地，地势不是更加低平，不适宜修建公路，C错误。从丙地搬迁到乙地，远离了水田,增加农民种田路途，D错误。故选B。
【拔高练】
35．(1) 1600 M
(2)3.5
(3) 乙 乙处等高线密集，坡度较陡，水流速度较快
(4)①
【分析】本大题以湖北省某区域等高线示意图和该区内某云雾茶园景观图为材料，涉及海拔、比例尺、等高线地形图判读等内容，考查学生对相关知识的掌握程度。
【详解】（1）海拔是指一个地点高出海平面的垂直距离，又称为绝对高度。图中等高距是200米，M山峰海拔为1400—1600米，N山峰海拔为1000—1200米，海拔较高的是M。
（2）图中比例尺为1：50000，表示图上1厘米代表实际距离500米，量得山峰MN图上距离7厘米，则MN实地距离为7×500=3500米=3.5千米。
（3）等高线密集坡陡，等高线稀疏坡缓。图中河流甲、乙两处，甲乙两处相比，甲处等高线稀疏，坡度较缓，水流速度较慢，乙处等高线密集，坡度较陡，水流速度较快。
（4）云雾茶一般生长在高山或半高山地带，具有喜酸怕碱、喜光怕晒、喜温怕寒、喜湿怕涝的特点。①地位于海拔800—1000米的半高山地带，坡度较缓，排水条件好，光照条件好；属于亚热带季风气候，该地海拔高，气候凉爽，适合种植云雾茶。
36．(1)山地
(2)山谷
(3)丙
(4)大于150米小于250米
(5) CD CD河段与AB河段相比等高线密集，坡度陡。
【分析】本大题以我国南方某地区的等高线地形图为材料设置试题，涉及该地区的地形类型、等高线地形图判读、等高线的特点、相对高度计算等相关内容，考查学生对相关知识的识记及分析运用能力，培养分析问题、解决问题的素养。
【详解】（1）读图可知，该地区海拔大多在500米-1000米之间，该地的主要地形类型是山地。
（2）读图可知，图中甲处等高线向高值凸出，该处的地形部位是山谷。
（3）根据材料可知，该地计划打造梯田观光景点，要求坡度和缓，图中甲、乙、丙三地中，丙地坡度最缓，因此最适合修梯田的是丙地。
（4）图中等高距是50米，图中A点海拔高度范围是650-700米，D点的海拔高度范围是450-500米，A到D河段的落差（H）范围是150-250米。
（5）CD河段漂流比在AB河段更加惊险刺激，其原因是：CD河段等高线比较密集，坡度较陡。
