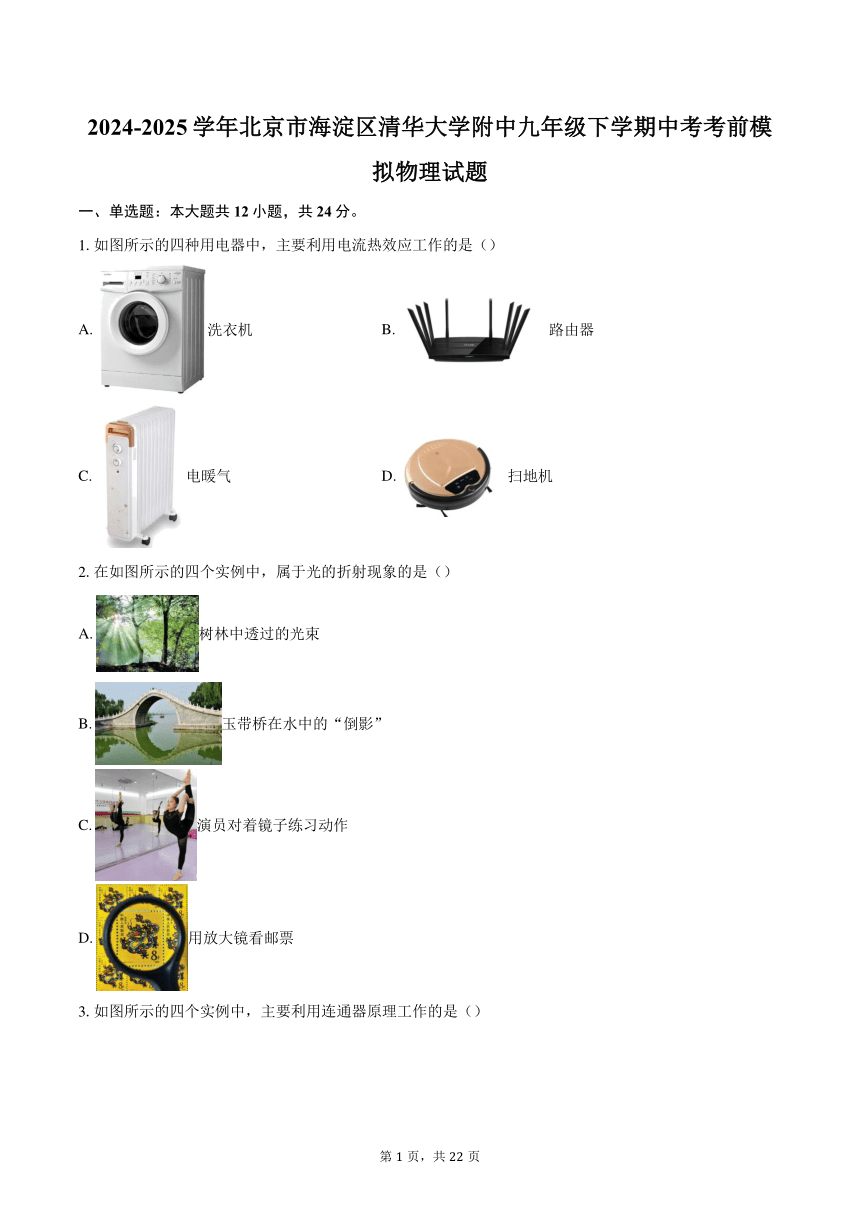

2024-2025学年北京市海淀区清华大学附中九年级下学期中考考前模拟物理试题
一、单选题：本大题共12小题，共24分。
1.如图所示的四种用电器中，主要利用电流热效应工作的是（）
A. 洗衣机 B. 路由器
C. 电暖气 D. 扫地机
2.在如图所示的四个实例中，属于光的折射现象的是（）
A. 树林中透过的光束
B. 玉带桥在水中的“倒影”
C. 演员对着镜子练习动作
D. 用放大镜看邮票

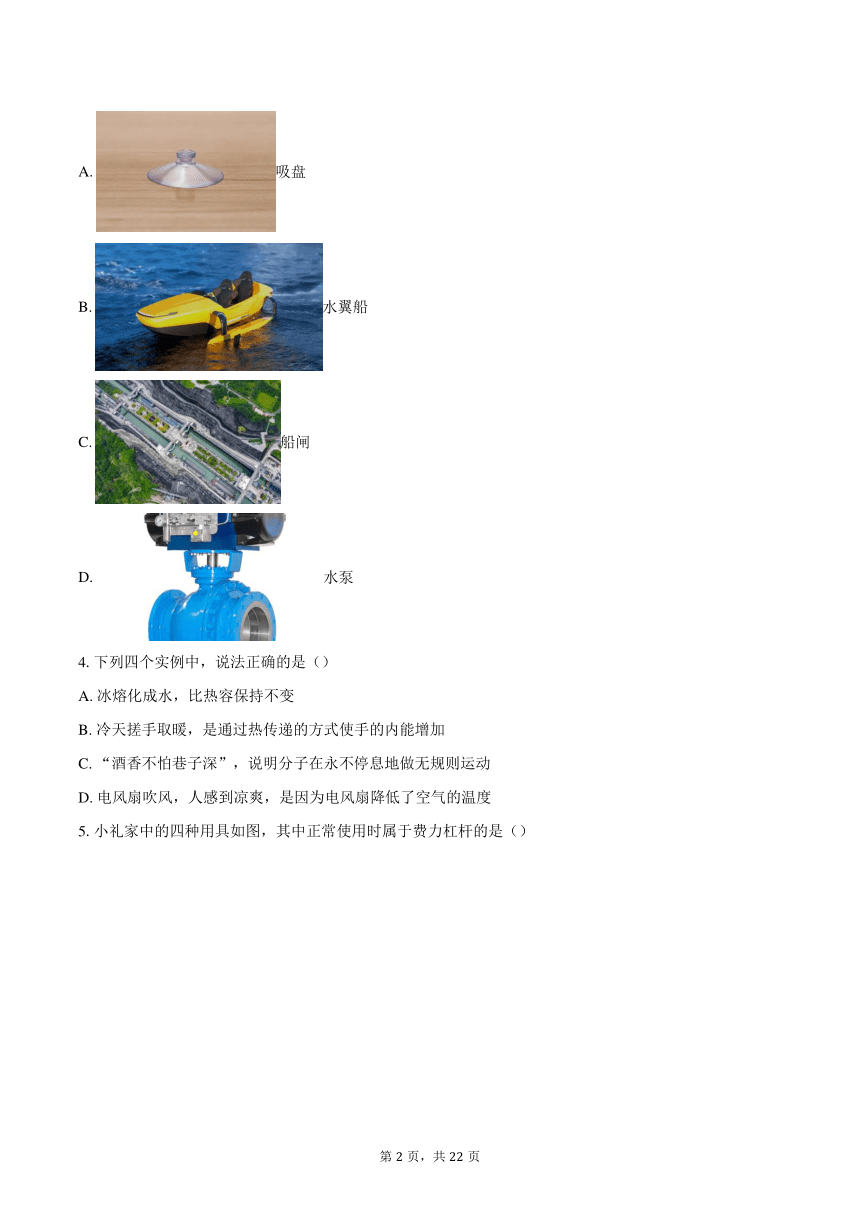

3.如图所示的四个实例中，主要利用连通器原理工作的是（）
A. 吸盘
B. 水翼船
C. 船闸
D. 水泵
4.下列四个实例中，说法正确的是（）
A. 冰熔化成水，比热容保持不变
B. 冷天搓手取暖，是通过热传递的方式使手的内能增加
C. “酒香不怕巷子深”，说明分子在永不停息地做无规则运动
D. 电风扇吹风，人感到凉爽，是因为电风扇降低了空气的温度

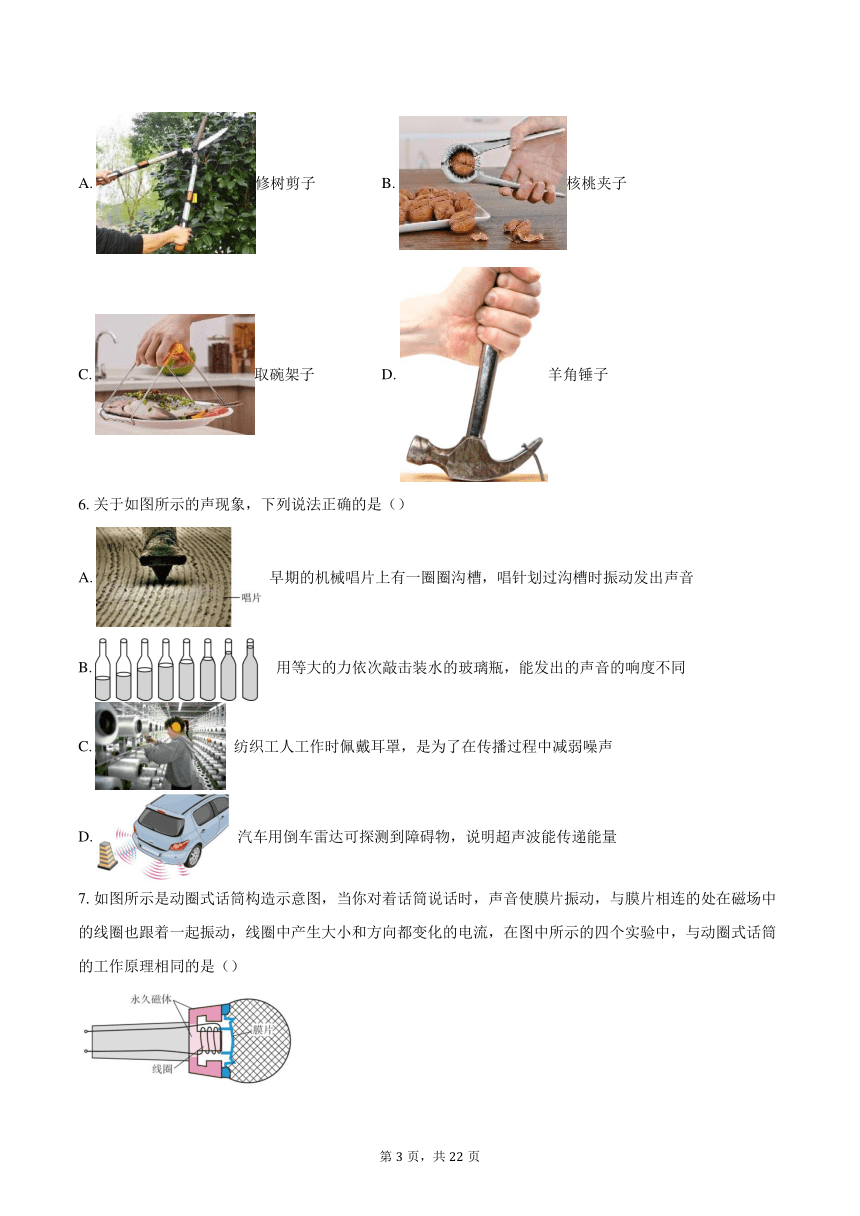

5.小礼家中的四种用具如图，其中正常使用时属于费力杠杆的是（）
A. 修树剪子 B. 核桃夹子
C. 取碗架子 D. 羊角锤子
6.关于如图所示的声现象，下列说法正确的是（）
A. 早期的机械唱片上有一圈圈沟槽，唱针划过沟槽时振动发出声音
B. 用等大的力依次敲击装水的玻璃瓶，能发出的声音的响度不同
C. 纺织工人工作时佩戴耳罩，是为了在传播过程中减弱噪声
D. 汽车用倒车雷达可探测到障碍物，说明超声波能传递能量
7.如图所示是动圈式话筒构造示意图，当你对着话筒说话时，声音使膜片振动，与膜片相连的处在磁场中的线圈也跟着一起振动，线圈中产生大小和方向都变化的电流，在图中所示的四个实验中，与动圈式话筒的工作原理相同的是（）
A. B.
C. D.

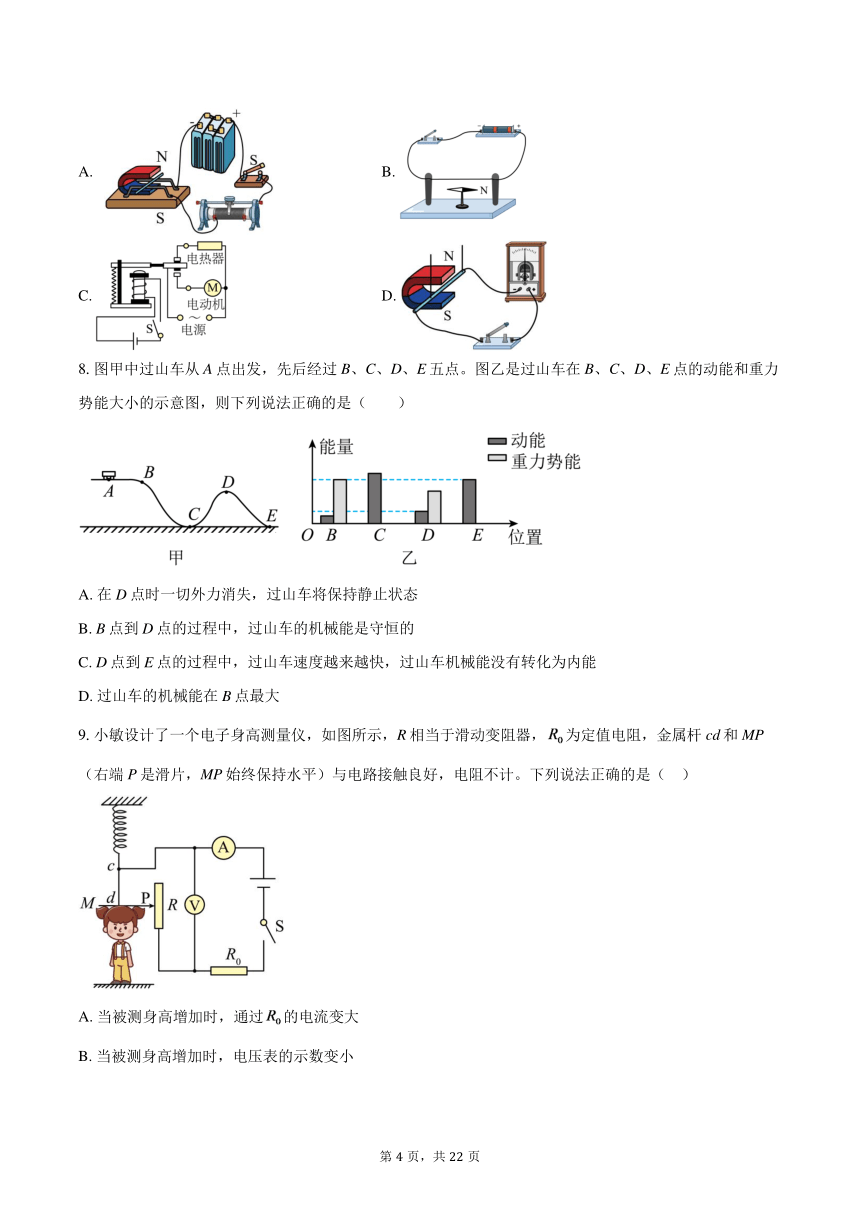

8.图甲中过山车从A点出发，先后经过B、C、D、E五点。图乙是过山车在B、C、D、E点的动能和重力势能大小的示意图，则下列说法正确的是（　　）
A. 在D点时一切外力消失，过山车将保持静止状态
B. B点到D点的过程中，过山车的机械能是守恒的
C. D点到E点的过程中，过山车速度越来越快，过山车机械能没有转化为内能
D. 过山车的机械能在B点最大
9.小敏设计了一个电子身高测量仪，如图所示，R相当于滑动变阻器，为定值电阻，金属杆cd和MP（右端P是滑片，MP始终保持水平）与电路接触良好，电阻不计。下列说法正确的是（ ）
A. 当被测身高增加时，通过的电流变大
B. 当被测身高增加时，电压表的示数变小
C. 当被测身高减小时，电路中的总电阻值变大
D. 当被测身高减小时，电路消耗的总功率变大

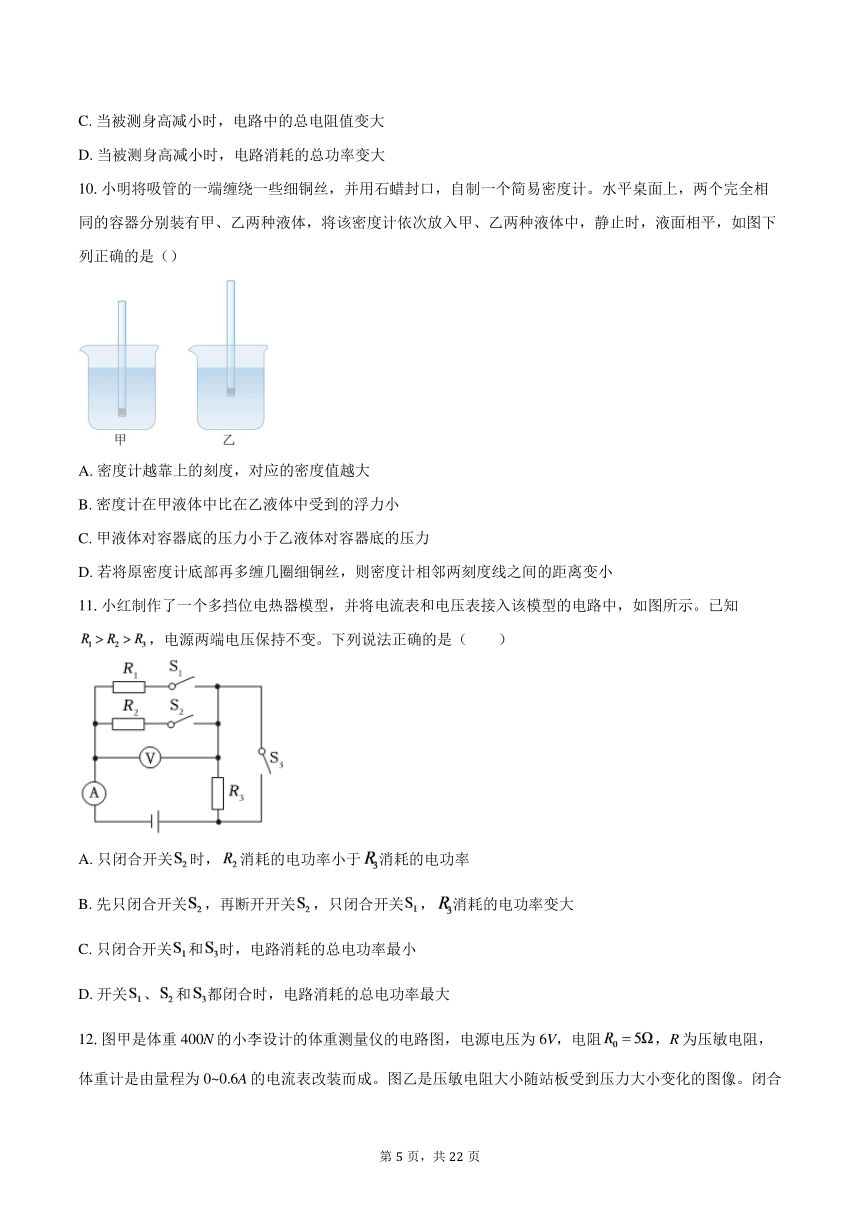

10.小明将吸管的一端缠绕一些细铜丝，并用石蜡封口，自制一个简易密度计。水平桌面上，两个完全相同的容器分别装有甲、乙两种液体，将该密度计依次放入甲、乙两种液体中，静止时，液面相平，如图下列正确的是（）
A. 密度计越靠上的刻度，对应的密度值越大
B. 密度计在甲液体中比在乙液体中受到的浮力小
C. 甲液体对容器底的压力小于乙液体对容器底的压力
D. 若将原密度计底部再多缠几圈细铜丝，则密度计相邻两刻度线之间的距离变小
11.小红制作了一个多挡位电热器模型，并将电流表和电压表接入该模型的电路中，如图所示。已知，电源两端电压保持不变。下列说法正确的是（　　）
A. 只闭合开关时，消耗的电功率小于消耗的电功率
B. 先只闭合开关，再断开开关，只闭合开关，消耗的电功率变大
C. 只闭合开关和时，电路消耗的总电功率最小
D. 开关、和都闭合时，电路消耗的总电功率最大
12.图甲是体重400N的小李设计的体重测量仪的电路图，电源电压为6V，电阻，R为压敏电阻，体重计是由量程为0~0.6A的电流表改装而成。图乙是压敏电阻大小随站板受到压力大小变化的图像。闭合开关S后，下列说法正确的是（　　）
A. 若将压敏电阻①接入电路，站板未受压力时，电阻R0两端的电压为2.2V
B. 若将压敏电阻②接入电路，小李站在站板上，电路消耗的总功率为1.8W
C. 无论接入压敏电阻①还是②，该体重计一定能称出体重为900N的同学
D. 若要满足体重越重，体重计的指针偏转越大，应选图乙中的压敏电阻②
二、多选题：本大题共3小题，共9分。
13.如图所示，下列解释中正确的是（）
A. 图甲中，墨水在热水中扩散得较快，说明水分子无规则运动的剧烈程度与温度有关
B. 图乙中，来回快速拉动皮条使金属管的温度升高，是通过做功的方式改变物体内能
C. 图丙中，向烧瓶底部浇冷水，瓶中刚停止沸腾的水重新沸腾，是因为水吸收了热量
D. 图丁中，汽油机四个冲程中的做功冲程，该冲程的主要功能是将机械能转化为内能
14.下列说法中正确的是（）
A. 汽车在匀速下坡过程中，重力势能逐渐减小
B. 在平衡力作用下运动的木块，其动能保持不变
C. 抛到空中的小球运动到空中最高点时，受到平衡力的作用
D. 手提水桶时手上出现压痕，是由于水桶所受的重力作用在手上
15.如图所示，牵引车的功率恒为，牵引车通过滑轮组将水平面上的物体匀速吊起，物体重、底面积为，某段时间物体内匀速竖直上升，不计绳重和摩擦，取，则下列结果正确的是（　　）
A. 动滑轮的重力为
B. 内牵引车的拉力做功为
C. 该滑轮组提升重物的机械效率为
D. 若物体受到的拉力时，物体对地面的压强为
三、填空题：本大题共3小题，共6分。
16.
(1)如图所示，弹簧测力计的示数为_____；
(2)如图所示，将一个条形磁铁放在通电螺线管的右边，两者相互吸引，由此可知电流是从_____（填“A”或“B”）端流入螺线管的。
17.小周在做“观察水的沸腾”实验时，当观察到水中有大里气泡冒出水面，这说明水正在沸腾。此时温度计的示数保持不变，如图甲所示，沸点是_______℃。去掉酒精灯，一段时间后水不再沸腾，如图乙所示，于是可以得到水沸腾的条件是_______。
18.利用这一成像规律可制成_____。若保持蜡烛和透镜的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应_____选填“变大”“变小”或“不变”。
四、实验探究题：本大题共4小题，共24分。
19.小梅在“探究杠杆平衡条件”的实验中，进行了下操作：
（1）将杠杆悬挂在支点O上，如图甲所示，要使杠杆在水平位置平衡，需将杠杆左端的平衡螺母向_______调节（选填“左”或“右”）；
（2）调节平衡后，在杠杆左侧A点挂3个钩码，如图乙所示，为使杠杆在水平位置重新平衡，可以在B点挂_______个钩码，也可以使用弹簧测力计在_______（选填“B”或“C”）点向上拉杠杆。
20.某学习小组探究影响滑动摩擦力大小的因素，实验过程如图所示，桌面上铺有两张材料相同、目数不同的砂纸，用砂纸目数表示接触面的粗糙程度，目数越小越粗糙。（忽略滑轮与轴间的摩擦）
实验 接触面材料 粗糙程度/目 压力/ N 拉力/ N 滑动摩擦力/ N
甲 木块和砂纸1 1000 5.4 4.2 4.2
乙 木块和砂纸1 1000 9.4 7.2 7.2
丙 木块和砂纸2 2000 5.4 3.8 3.8
（1）实验中，应沿竖直方向向上拉弹簧测力计，使木块向右做_______运动；木块受到的滑动摩擦力方向是水平向_______（选填“左”或“右”）。
（2）由甲、乙两次实验数据和现象，可得到的结论是_______。
21.小华在“探究电流与电阻的关系”时，实验室提供的器材有：电压恒为6V的电源一个，定值电阻6个（阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω、30Ω），规格为“50Ω 1 A”的滑动变阻器一个，电流表、电压表、开关各一个，导线若干。
（1）小华设计并连接了如图所示的实验电路，想用电压表的3V量程测量定值电阻R两端的电压，请你用笔画线代替导线，帮助他把电压表正确连接在电路中（导线不能交叉）；( )
（2）请你帮小华把实验步骤补充完整：
①将5Ω的电阻接在a、b间，闭合开关，移动滑动变阻器的滑片，使电压表示数为，读出电流表的示数I，并把相关数据记录在表格中；
②断开开关，把其它五个电阻依次替换a、b间的电阻，闭合开关，__________，分别读出电流表的示数I，并把相关数据记录在表格中；
（3）请你帮小华设计出实验数据记录表格：( )
（4）小华进行实验时，把定为2 V，然后从小到大更换电阻，当他用30Ω的电阻替换25Ω的电阻后，发现电压表示数始终不能调为。为继续完成此次探究，其他同学帮他一起设计了如下方案，下列方案可行的一项是__________；
A．将原滑动变阻器更换为“60Ω 1A”的滑动变阻器，其余不变
B．将电压为6V的电源更换为电压为10V的电源，其余不变
C．只调节滑动变阻器，使为2.25 V
22.图甲是欧姆在研究电学原理时，设计的一款能测量电流大小的电流扭秤。容器A、B中装有不同温度的水银，以导线相连构成温差电源，AB两端存在电压，其电压大小由温差决定。利用悬丝在直线导体上方悬挂磁针，导体中有电流通过时，磁针偏转，为保证测量的可靠性，欧姆对电流扭秤进行了多次测试，数据如下表。
组别 水银温度 磁针偏转情况
方向 角度
顺时针
顺时针
顺时针
逆时针
(1)实验中若要保持温差电源电压不变，则必须控制温差电源的_____不变。
(2)实验过程导体中有电流通过时，磁针会偏转的原因是_____。
(3)根据以上实验推测，若控制A、B中水银温度分别为和，则磁针偏转方向和角度分别为_____、_____。
(4)欧姆对上述实验装置所获得的数据进行推算，于年公布了电路实验定律：。其中，为通过导线的电流强度，为反映导体导电能力强弱的物理量，为导线的横截面积，为导线两端的电压，为导线的长度。欧姆以上实验结论的基础上提出了电阻的概念，请用上述相关字母写出决定导体电阻大小的表达式：______。
五、简答题：本大题共1小题，共5分。
23.一圆柱形容器中盛有适量液体，如图所示，液面上漂浮着一个小烧杯，烧杯中放置有一密度未知且不溶于液体的固体物块，此时容器中液体深度为h。现将物块取出直接置于容器的液体中，小烧杯漂浮于液面，发现容器中液面下降。请推理分析固体物块与液体的密度关系。
六、计算题：本大题共2小题，共16分。
24.图甲所示的是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝，S是手动开关，S1是自动控制开关。该电热器的额定电压是，在它正常工作一段时间内，它的电功率随时间变化的图像如图乙所示。
（1）请画出该电热器在低温挡和高温挡的等效电路图；
（2）求电阻的阻值；
（3）求电热器处于高温挡时，工作产生的热量为多少焦耳。
25.如图所示，放置在水平桌面上的柱形容器中装有适量的水，细绳的一端固定在柱形容器的底部，另一端系在质量为200g的木块的下面，使木块浸没在水中。已知容器内底面积为80cm2，当木块静止时细绳对木块竖直向下的拉力为1N，此时容器中水的深度为20cm。取g=10N/kg，水的密度为1.0×103kg/m3。求：
（1）木块受到的浮力大小F浮；
（2）水对容器底部的压强大小p；
（3）水对容器底部的压力FN与容器中水所受的重力G水大小是否相等？请写出计算、分析说明的过程。
七、综合题：本大题共1小题，共10分。
26.请阅读《光伏发电》并回答问题。
光伏发电
光伏发电是利用半导体界面的光生伏特效应，将光能转化为电能的一种技术，通常其工作系统主要由太阳能电池、控制器和蓄电池等部分组成。简化电路如图所示，控制器可以发射控制信号，当太阳光照射太阳能电池发电时，控制信号将开关S1闭合、S2断开，太阳能电池向蓄电池充电；当控制信号将开关S1断开、S2闭合时，蓄电池向外供电。
太阳能电池吸收光能，使其两端出现异种电荷的积累，太阳能电池的两端产生电压，将光能转化成电能，这就是“光生伏特效应”。光-电转化效率是太阳能电池的一个关键参数指标，所谓“光-电转化效率”简单的理解就是指太阳能电池将照射到它表面的光能转化成电能的效率，可以用太阳能电池产生的电能除以太阳能电池接收到的太阳能来计算。根据所用材料的不同，太阳能电池可分为硅太阳能电池、化合物太阳能电池等。其中单晶硅太阳能电池转化效率较高，在实际中投入使用时的效率可达到15%。
太阳能是可再生能源，比石油、煤炭等不可再生的矿物能源的利用更加有利于环境保护。应用太阳能光伏发电技术不仅缓解了能源短缺的现状，针对偏远地区存在的电能供应不足问题，太阳能光伏发电技术更是发挥了自身的优势，给人们的生活带来了全新的改变。国家能源局于2013年11月18日发布《分布式光伏发电项目管理暂行办法》，鼓励各类企业或个人等作为项目单位，投资建设分布式光伏发电项目。自2015年以来，我国光伏发电累计装机容量不断增长，到2020年装机容量已达到2.53×108kW。未来太阳能光伏发电技术将会持续突破、拥有广阔的发展前景。
请根据上述材料，回答下列问题：
（1）太阳能属于_____（选填“可再生”或“不可再生”）能源。光生伏特效应是指将光能转化为_____能的过程；
（2）如果在太阳照射条件较好的天气里，用E1表示一段时间内太阳能电池产生的电能，用E2表示在这段时间内太阳能电池接收到的太阳能，则太阳能电池的光-电转化效率的表达式为：k=_____；
（3）如果以2020年我国光伏发电累计装机容量来计算，每天正常发电6h（小时），则每天可发电_____度（kW·h）。
1.【答案】
【解析】AD．洗衣机和扫地机都将电能转化为机械能，故AD不符合题意；
B．路由器是将电能转化为电信号，故B不符合题意；
C．电暖气将电能转化为内能，所以利用了电流热效应工作，故C符合题意。
故选C。
2.【答案】
【解析】A．能看到森林中透过的光束，是光照到空气中的微粒上发生了散射的缘故。A选项错误，不符合题意；
B．水中的倒影是平面镜成像现象，原理是光的反射。B选项错误，不符合题意；
C．对子镜子练习舞步，也是利用平面镜成像来观察效果，平面镜成像原理是光的反射。C选项错误，不符合题意；
D．放大镜（凸透镜）成像的原理是光通过透镜时发生了折射。D选项正确，符合题意。
故选D。
3.【答案】
【解析】A．吸盘是利用大气压工作的，与连通器原理无关，故A不符合题意；
B．水翼船利用的是流体压强与流速的关系，与连通器原理无关，故B不符合题意；
C．船闸的上游与闸室下面通过阀门相通，当下游阀门关闭，上游阀门打开，上游与闸室内的水位逐渐相平，打开上游闸门，船就可以进入闸室；同理，船再进入下游，就通过了船闸，船闸使用了连通器原理，故C符合题意；
D．水泵是利用大气压强工作的，和连通器无关，故D不符合题意。
故选C。
4.【答案】
【解析】A．冰熔化成水，状态发生了变化，比热容发生变化，故A错误；
B．冷天搓手取暖，是克服摩擦做功，机械能转化为内能，因此是通过做功的方式使手的内能增加，故B错误；
C．“酒香不怕巷子深”，酒香分子发散了扩散现象，说明分子在永不停息地做无规则运动，故C正确；
D．电风扇吹风，人感到凉爽，是因为人体身上的汗液蒸发吸热，并不能降低空气温度，故D错误。
故选C 。
5.【答案】
【解析】A．剪花草的剪刀在使用过程中，动力臂大于阻力臂，是省力杠杆，故A项不符合题意；
B．核桃夹使用过程中，动力臂大于阻力臂，是省力杠杆，故B项不符合题意；
C．图中的夹子在使用过程中，动力臂小于阻力臂，是费力杠杆，故C项符合题意；
D．羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆，故D项不符合题意。
故选C。
6.【答案】
【解析】A．声音是由物体的振动产生的，唱针在沟槽上划过时会发生振动，从而发出声，故A正确；
B．用等大的力依次敲击装水的玻璃瓶，能发出的声音的响度相同，音调不同，故B错误；
C．纺织工人工作时佩戴耳罩，是为了在人耳处减弱噪声，故C错误；
D．汽车用倒车雷达可探测到障碍物，说明超声波能传递信息，故D错误。
故选A。
7.【答案】
【解析】当你对着话筒说话时，产生的声音使膜片振动，与膜片相连的线圈也跟着一起振动，而线圈处在磁场中，线圈振动时切割磁感线，能产生随着声音变化而变化的电流，感应电流经过放大后，通过扬声器还原成声音。话筒运用的是电磁感应的原理，即闭合电路的一部分导体在做切割磁感线运动，产生的感应电流。
A．图中闭合开关，导体在磁场中受力而运动，与扬声器原理相同，故A不符合题意；
B．给导体通电，小磁针发生偏转，说明通电导线周围存在着磁场，故B不符合题意；
C．电磁继电器就是利用电磁铁控制工作电路通断的开关，利用的是电流周围存在着磁场，故C不符合题意：
D．导体切割磁感线，产生感应电流，是电磁感应现象，与动圈式话筒工作原理相同，故D符合题意。
故选D。
8.【答案】
【解析】A．由图示知，D点时，过山车的水平方向的速度不为0，则此时一切外力消失，据牛顿第一定律知，过山车不能保持静止，而是沿水平方向做匀速直线运动，故A错误；
B．由图示知，B点的重力势能等于E点的动能，而B点的机械能等于此时的动能与重力势能之和，E点的机械能等于此时的动能，所以从B到E机械能减小，部分机械能转化为内能，机械能不守恒，那么从B到D机械能不守恒，故BC错误；
D．因为整个过程机械能不守恒，有部分机械能转化为内能，所以在最开始点的B点，机械能最大，故D正确。
故选D。
9.【答案】
【解析】由电路图可知，电阻R0与滑动变阻器R串联接入电路，电压表测量变阻器两端的电压，电流表测量电路中的电流。
AB．被测身高增加时，滑动变阻器电阻棒接入电路的长度增加，滑动变阻器接入电路的阻值变大，由串联分压可知，滑动变阻器的分压变大，因此电压表示数变大，电路的总电阻变大，由欧姆定律可知电路中的电流变小，通过 的电流变小，故AB错误；
CD．被测身高增加时，滑动变阻器电阻棒接入电路的长度减小，滑动变阻器接入电路的阻值变小，电路的总电阻变小，由欧姆定律可知电路中的电流变大，由P=UI可知，消耗的总功率变大，故D正确，C错误。
故选D。
10.【答案】
【解析】A．密度计浸入液体深度越小，液体密度越大，所以密度计越往上的刻度，对应密度越小，故A错误；
B．密度计始终漂浮，浮力大小等于密度计的重力，所以浮力相等，故B错误；
C．由于甲、乙液面相平，甲液体的密度小，所以甲液体比乙液体对容器底的压强小，因为容器的底面积相同，由F=pS可知，甲液体对容器底的压力小于乙液体对容器底的压力，故C正确；
D．密度计底部多缠几圈细铜丝，密度计自身重力变大，根据公式F浮=ρ液ghS=G，液体密度相同时，密度计的浸没深度h增大，所以密度计的测量范围变小，所以相邻两刻度的距离变大，故D错误。
故选C。
11.【答案】
【解析】 ．只闭合开关 时， 和 串联，电流相等， ，根据 可知， 消耗的电功率大于 消耗的电功率，故A错误；
B．先只闭合开关 ， 和 串联，再断开开关 ，只闭合开关 ， 和 串联，由于 ，则 和 的串联总电阻大于 和 的串联总电阻，电源电压不变，根据欧姆定律可知 可知电路中电流变小，根据 可知， 消耗的电功率变小，故B错误；
C．只闭合开关 ， 和 串联，电路中总电阻最大，根据 可得，此时电路消耗的总电功率最小，故C错误；
D．开关 、 和 都闭合时， 被短接， 和 并联，电路中的总电阻最小，根据 可得电路消耗的总电功率最大，故D正确。
故选 。
12.【答案】
【解析】A．由图甲可知，压敏电阻R与R0串联，若将压敏电阻①接入电路，站板未受压力时，由乙图可知，压敏电阻的阻值为5Ω，此时电路中的电流
则电阻R0两端的电压为
故A错误；
B．将压敏电阻②接入电路时，人静止站在水平站板时，人对站板的压力等于人的重力，即此时人对站板的压力
由乙图可知，压敏电阻的阻值为10Ω，则此时电路消耗的总功率
故B错误；
C．由图乙可知，压敏电阻①随压力的增大而增大，当人的重力越大时，压敏电阻越大，根据串联电路的电阻规律可知，电路中的电流越小，不会超过电流表的量程，故接入压敏电阻①时，该体重计一定能称出体重为900N的同学；压敏电阻②随压力的增大而减小，由图乙可知，当人的重力为800N时，即人对压敏电阻的压力为800N时，压敏电阻②接入电路的阻值为5Ω，此时电路中的电流
当人的重力为900N时，即人对压敏电阻的压力为900N时，压敏电阻的阻值小于5Ω，根据串联电路的电阻规律和欧姆定律可知，此时电路中的电流大于0.6A，即超过了电流表的量程，故接入压敏电阻②，该体重计一定不能称出体重为900N的同学，故C错误；
D．由图甲可知，体重计串联在电路中，所以体重计是由电流表改装而成，体重计的示数越大，电路中的电流越大，根据欧姆定律可知电路中的总电阻变小，由串联电路电阻规律可知压敏电阻的阻值越小，因此要使测量时，要使体重越重 人对站板的压力越大 ，体重计的指针偏转越大，则压敏电阻R应该选择其阻值随压力增大而减小的电阻，即选择图乙中的②电阻，故D正确。
故选D。
13.【答案】
【解析】A．温度越高，分子的运动越剧烈，扩散的越快，墨水在热水中扩散得较快，说明水分子无规则运动的剧烈程度与温度有关，故A正确；
B．来回快速拉动皮条，金属管克服摩擦做功，内能增大，温度升高，是通过做功的方式改变物体内能，故B正确；
C．向瓶底浇冷水，瓶内气压变小，水的沸点降低，瓶中刚停止沸腾的水重新沸腾，故C错误；
D．图丁是汽油机四个冲程中的做功冲程，该冲程的主要功能是将内能转化为机械能，故D错误。
故选AB。
14.【答案】
【解析】A．汽车在匀速下坡过程中，高度降低，质量不变，则重力势能逐渐减小，故A正确；
B．在平衡力作用下运动的木块做匀速直线运动，速度不变，质量不变，则其动能保持不变，故B正确；
C．抛到空中的小球运动到空中最高点时，受到重力、阻力的作用，合力方向向下，受到非平衡力的作用，故C错误；
D．水桶所受的重力作用在水桶自身上，故D错误。
故选AB。
15.【答案】
【解析】A．物体上升的速度
绳端移动的速度
绳端受到的拉力
动滑轮受到的重力
故A正确；
B． 内牵引车的拉力做的功 ，故B错误；
C．该滑轮组做的有用功
该滑轮组的机械效率
故C正确；
D．若物体受到 的拉力时，物体对地面的压力
物体对地面的压强
故D正确。
故选ACD。
16.【答案】
【解析】（1）由图1可知，弹簧测力计的分度值为0.2N，指针指在3N处，所以此时弹簧测力计的读数为3N。
（2）如图2所示，将一个条形磁铁放在通电螺线管的右边，两者相互吸引，说明通电螺线管右侧为N极，根据安培定则可知，通电螺线管中正对我们这部分线圈的电流方向向下，所以电流是从A端流入螺线管的。
17.【答案】
【解析】[1]由图甲知，温度计的分度值为1摄氏度，玻璃管中液面在0刻度线之上，示数为99摄氏度，所以水的沸点是99摄氏度。
[2]去掉酒精灯，水不再吸收热量，其温度会下降，所以水沸腾的条件是：持续吸热，温度达到沸点。
18.【答案】
【解析】[1]由图可知，物距大于像距，由凸透镜成像规律可知，此时成倒立缩小的实像，利用这一成像规律可制成照相机。
[2]仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，物距、像距不变，则光屏上像的大小不变。
19.【答案】
【解析】（1）[1]杠杆右端下沉，说明右端偏重，所以应将平衡螺母（左、右均可）向左调节，直至平衡。
（2）[2][3]设一个钩码重为G，杠杆一个小格代表L，根据杠杆平衡条件
F1L1=F2L2得
3G×2L=nG×3L解得n=2，所以应在B处挂2个钩码；根据杠杆平衡条件，在杠杆上施加力，若力臂最长，力就最小，C点施加力的力臂比B点长，所以应在C点施加竖直向上的力，弹簧测力计示数最小，若在B点拉，方向向下。
20.【答案】
【解析】（1）[1]只有沿水平方向拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，拉力大小才等于摩擦力的大小，所以，实验中，应沿竖直方向向上拉弹簧测力计，使木块向右做匀速直线运动。
[2]由于木块向右运动，相对于地面的运动方向为向右，根据滑动摩擦力与相对运动放向相反可知木块受到的滑动摩擦力方向是水平向左。
（3）[3]分析甲、乙两次实验数据，接触面材料和粗糙程度相同，压力大小不同，则可以得出：当接触面材料和粗糙程度相同时，滑动摩擦力大小与压力大小有关。
21.【答案】
【解析】（1）[1]电压表测量定值电阻两端的电压，故应将定制电阻并联在定值电阻两端，并使电流从正接线柱接入，从负接线柱流出，如图所示：
（2）[2]实验为了探究电流与电阻的关系，应控制定值电阻两端电压不变，把其它五个电阻依次替换a、b间的电阻，闭合开关，移动滑动变阻器的滑片，使电压表示数仍为 ，读出电流表的示数I，并把相关数据记录在表格中。
（3）[3]实验中需要记录每次更换的电阻值和电流值，设计表格如下：
实验次数 1 2 3 4 5 6
电阻R/Ω
电流I/A
（4）[4]A．当接入30Ω的电阻时， ，则滑动变阻器应接入的阻值为
故若将原滑动变阻器更换为“60Ω 1A”的滑动变阻器，其余不变，方案可行，故A符合题意；
B．若更换为电压为10V的电源，当接入30Ω的电阻时， ，则滑动变阻器应接入的阻值为
方案不可行，故B不符合题意；
C．只调节滑动变阻器，使 为2.25V，改变了定值电阻两端电压，没有控制电压不变，方案不可行，故C不符合题意。
故选A。
22.【答案】
【解析】（1）由题意可知，温差电源的电压大小由温差决定，所以，若要保持温差电源电压不变，则必须控制温差电源两极的温度差不变。
（2）实验过程导体中有电流通过时，磁针会偏转的原因是通电导体周围存在磁场，磁场对小磁针有力的作用。
（3）[1]分析表中数据可知，A的温度比B低时，磁针逆时针偏转；若控制A、B中水银温度分别为30℃和50℃，此时A的温度比B低，所以磁针会逆时针转动。
[2]若控制A、B中水银温度分别为30℃和50℃，则温度差的绝对值为20℃，与第2组数据中温度差的绝对值相等，故此时磁针的偏转角度也为 。
（4）根据欧姆定律可知，电阻 ，用题中符号表示为 ，所以电阻
23.【答案】
【解析】图中小烧杯漂浮在液面上，内部放置有固体物块，整体漂浮，受到的浮力 等于烧杯重力 和物块重力 之和，即
将物块取出直接置于容器的液体中，小烧杯漂浮于液面，发现容器中液面下降，说明排开液体的体积减小了，整体的浮力 变小了，即
因为此时杯子还是漂浮，所以 与烧杯重力 和物块受到浮力 之间的关系为
所以此时有
所以此时物体受到浮力 与物体重力 之间的关系为
所以有
即
因为物体完全浸没，所以 ，故 。
24.【答案】
【解析】解：（1）由图甲可知，两开关都闭合时，R1、R2并联，电路的总电阻较小，电源电压一定，由 可知，此时电路的总功率较大，为高温挡，等效电路如图所示：
当只闭合开关S时，只有R2接入电路中，电路的电阻较大，电源电压一定，由 可知，此时电路的总功率较小，为低温挡，等效电路如图所示：
（2）由图乙可知，低温挡功率
P低温=P2=100W
高温挡功率
P高温=P1+P2=1100W
所以
P1=P高温-P2=1100W-100W=1000W
电阻R1的阻值
（3）由图乙知，高温挡功率为1100W，20min产生的热量
Q=W=P高温t=1100W×20×60s=1.32×106J
答：（1）见解析；
（2）电阻R1的阻值为48.4Ω；
（3）电热器处于高温挡时，工作20min产生的热量为1.32×106J。
25.【答案】
【解析】解：（1）木块所受重力
G=mg=0.2kg×10N/kg=2N
由木块静止时的受力平衡可知，其受到的浮力
F浮=G+F拉=2N+1N=3N
（2）水对容器底部的压强
p=ρ水gh=1.0×103kg/m3×10N/kg×0.2m=2×103Pa
（3）因木块浸没时所受浮力F浮=3N，所以木块的体积
木块和水的总体积
V=Sh=80cm2×20cm=1600cm3
水的体积
V水=V-V木=1600cm3-300cm3=1300cm3
所以水重
G水=m水g=ρ水V水g=1.0×103kg/m3×1300×10-6 m3×10N/kg=13N
水对容器底部的压力
FN= pS=2×103Pa×8×10-3m2=16N
所以FN与G水大小不等。
答：（1）木块受到的浮力F浮为3N；
（2）水对容器底部的压强大小p为2×103Pa；
（3）水对容器底部的压力FN与容器中水所受的重力G水大小不相等。
26.【答案】
【解析】（1）[1]太阳能可以从自然界源源不断得到的，是可再生能源。
[2]光生伏特效应是指太阳能电池吸收太阳光而在两端产生电压，所以是光能转化为太阳能。
（2）[3]光-电转化效率可用太阳能电池产生的电能除以太阳能电池接收到的太阳能来计算，所以
（3）[4]由题意知，我国光伏发电每天的发电量
W=Pt=2.53×108kW×6h=1.518×109kW h
