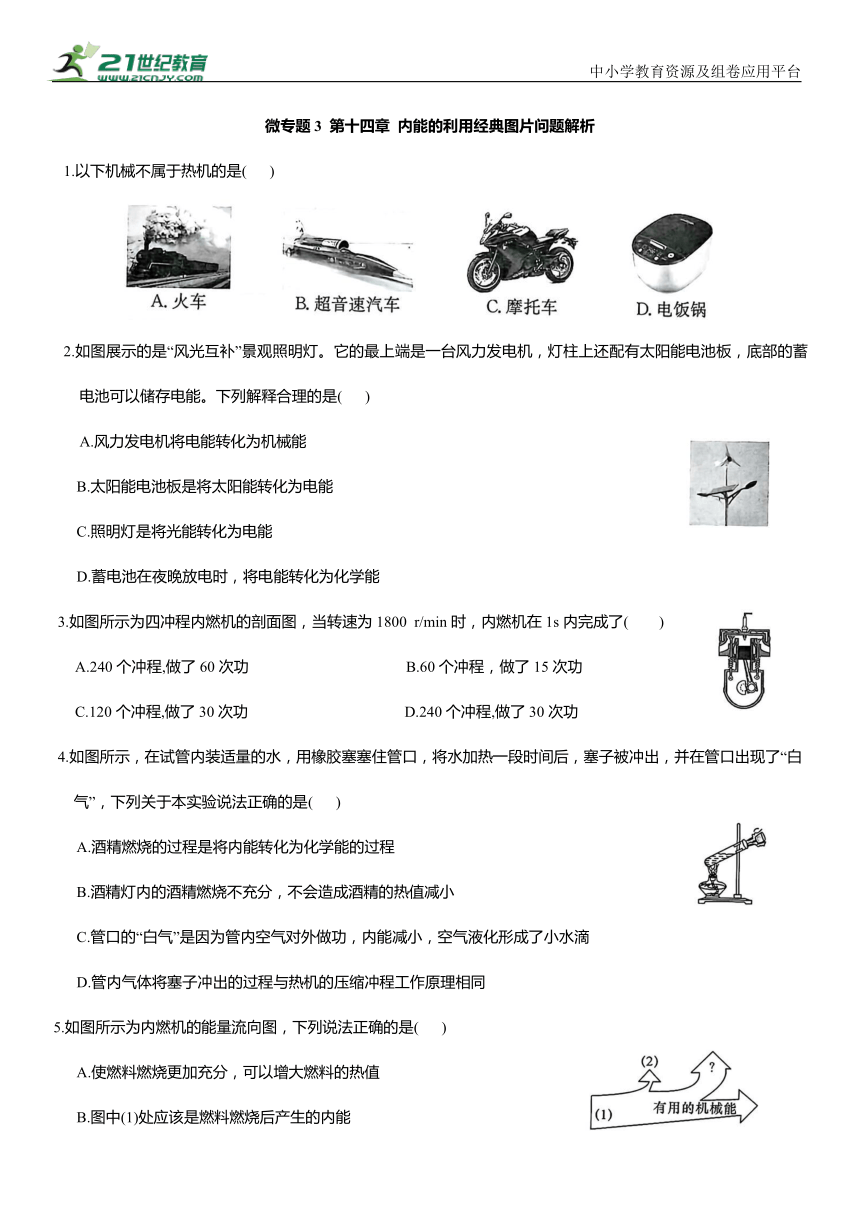

微专题3 第十四章 内能的利用经典图片问题解析
1.以下机械不属于热机的是( )
2.如图展示的是“风光互补”景观照明灯。它的最上端是一台风力发电机，灯柱上还配有太阳能电池板，底部的蓄电池可以储存电能。下列解释合理的是( )
A.风力发电机将电能转化为机械能
B.太阳能电池板是将太阳能转化为电能
C.照明灯是将光能转化为电能
D.蓄电池在夜晚放电时，将电能转化为化学能
3.如图所示为四冲程内燃机的剖面图，当转速为1800 r/min时，内燃机在1s内完成了( )
A.240个冲程,做了60次功 B.60个冲程，做了15次功
C.120个冲程,做了30次功 D.240个冲程,做了30次功
4.如图所示，在试管内装适量的水，用橡胶塞塞住管口，将水加热一段时间后，塞子被冲出，并在管口出现了“白气”，下列关于本实验说法正确的是( )
A.酒精燃烧的过程是将内能转化为化学能的过程
B.酒精灯内的酒精燃烧不充分，不会造成酒精的热值减小
C.管口的“白气”是因为管内空气对外做功，内能减小，空气液化形成了小水滴
D.管内气体将塞子冲出的过程与热机的压缩冲程工作原理相同
5.如图所示为内燃机的能量流向图，下列说法正确的是( )
A.使燃料燃烧更加充分，可以增大燃料的热值
B.图中(1)处应该是燃料燃烧后产生的内能
C.该热机效率不可能达到100%，但一般在80%以上
D.增加热机工作的时间，热机效率并不会增加

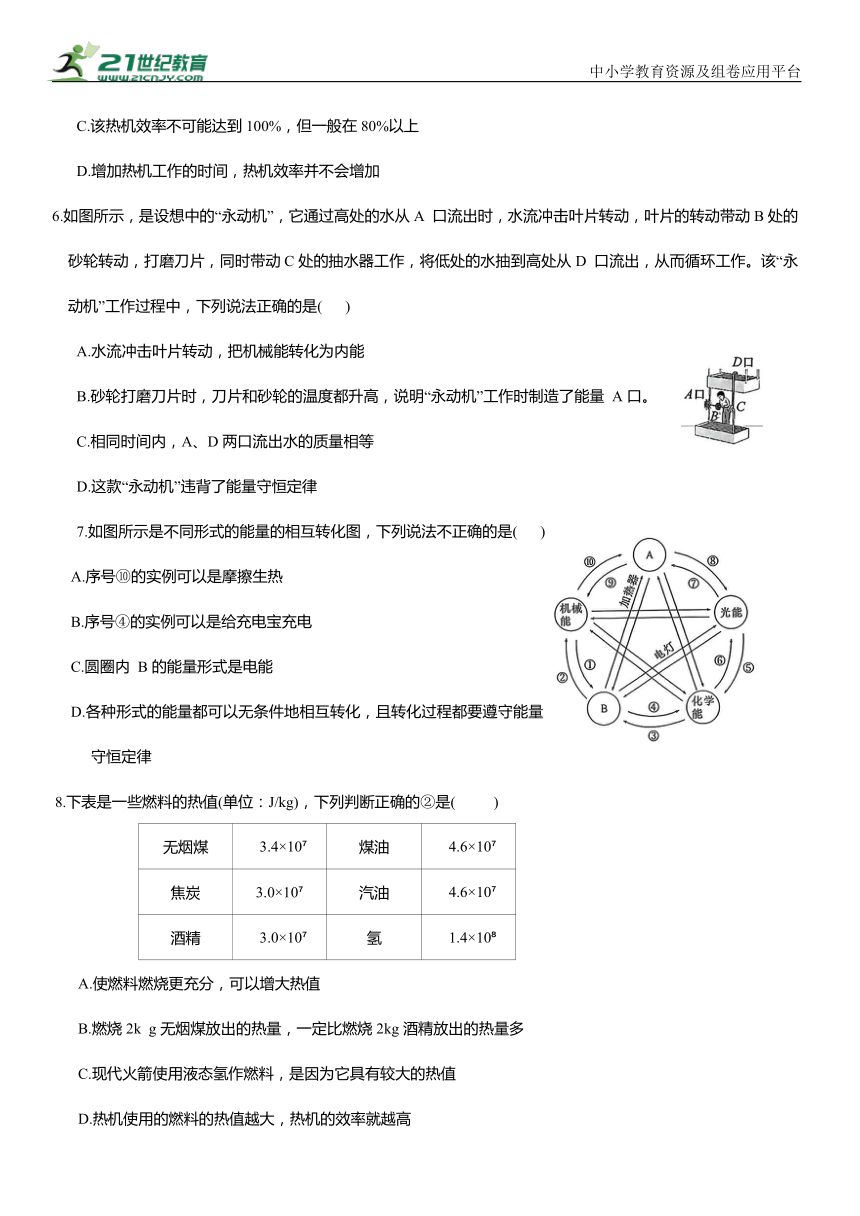

6.如图所示，是设想中的“永动机”，它通过高处的水从A 口流出时，水流冲击叶片转动，叶片的转动带动B处的砂轮转动，打磨刀片，同时带动C处的抽水器工作，将低处的水抽到高处从D 口流出，从而循环工作。该“永动机”工作过程中，下列说法正确的是( )
A.水流冲击叶片转动，把机械能转化为内能
B.砂轮打磨刀片时，刀片和砂轮的温度都升高，说明“永动机”工作时制造了能量 A口。
C.相同时间内，A、D两口流出水的质量相等
D.这款“永动机”违背了能量守恒定律
7.如图所示是不同形式的能量的相互转化图，下列说法不正确的是( )
A.序号⑩的实例可以是摩擦生热
B.序号④的实例可以是给充电宝充电
C.圆圈内 B的能量形式是电能
D.各种形式的能量都可以无条件地相互转化，且转化过程都要遵守能量守恒定律
8.下表是一些燃料的热值(单位：J/kg)，下列判断正确的②是( )
无烟煤 煤油
焦炭 3.0×10 汽油
酒精 氢
A.使燃料燃烧更充分，可以增大热值
B.燃烧2k g无烟煤放出的热量，一定比燃烧2kg酒精放出的热量多
C.现代火箭使用液态氢作燃料，是因为它具有较大的热值
D.热机使用的燃料的热值越大，热机的效率就越高

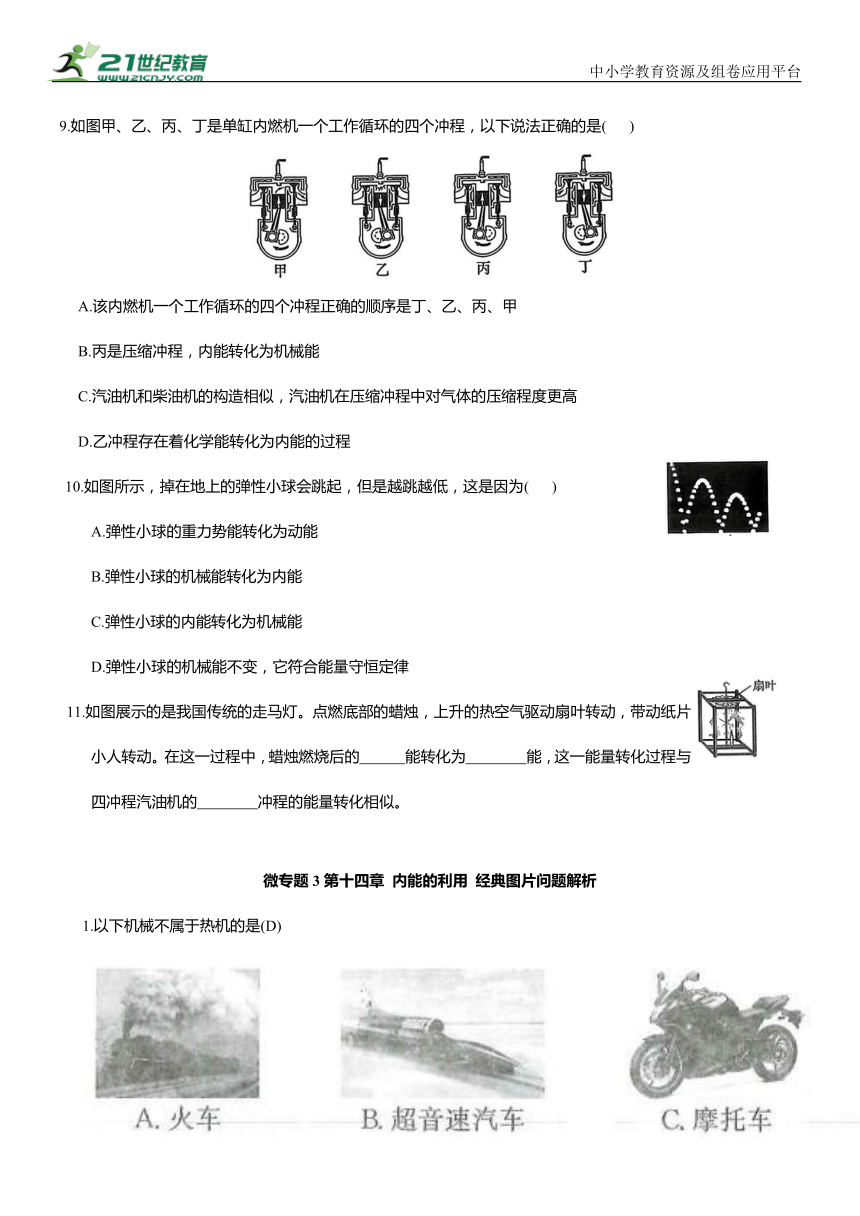

9.如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程，以下说法正确的是( )
A.该内燃机一个工作循环的四个冲程正确的顺序是丁、乙、丙、甲
B.丙是压缩冲程，内能转化为机械能
C.汽油机和柴油机的构造相似，汽油机在压缩冲程中对气体的压缩程度更高
D.乙冲程存在着化学能转化为内能的过程
10.如图所示，掉在地上的弹性小球会跳起，但是越跳越低，这是因为( )
A.弹性小球的重力势能转化为动能
B.弹性小球的机械能转化为内能
C.弹性小球的内能转化为机械能
D.弹性小球的机械能不变，它符合能量守恒定律
11.如图展示的是我国传统的走马灯。点燃底部的蜡烛，上升的热空气驱动扇叶转动，带动纸片小人转动。在这一过程中，蜡烛燃烧后的 能转化为 能，这一能量转化过程与四冲程汽油机的 冲程的能量转化相似。
微专题3第十四章 内能的利用 经典图片问题解析
1.以下机械不属于热机的是(D)
2.如图展示的是“风光互补”景观照明灯。它的最上端是一台风力发电机，灯柱上还配有太阳能电池板，底部的蓄电池可以储存电能。下列解释合理的是(B)
A.风力发电机将电能转化为机械能
B.太阳能电池板是将太阳能转化为电能
C.照明灯是将光能转化为电能
D.蓄电池在夜晚放电时，将电能转化为化学能
3.如图所示为四冲程内燃机的剖面图，当转速为1800r/min时，内燃机在1s内完成了(B)
A.240个冲程,做了60次功 B.60个冲程，做了15次功
C.120个冲程,做了30次功 D.240个冲程,做了30次功
4.如图所示，在试管内装适量的水，用橡胶塞塞住管口，将水加热一段时间后，塞子被冲出，并在管口出现了“白气”，下列关于本实验说法正确的是(B)
A.酒精燃烧的过程是将内能转化为化学能的过程
B.酒精灯内的酒精燃烧不充分，不会造成酒精的热值减小
C.管口的“白气”是因为管内空气对外做功，内能减小，空气液化形成了小水滴
D.管内气体将塞子冲出的过程与热机的压缩冲程工作原理相同
5.如图所示为内燃机的能量流向图，下列说法正确的是(D)
A.使燃料燃烧更加充分，可以增大燃料的热值
B.图中(1)处应该是燃料燃烧后产生的内能
C.该热机效率不可能达到100%，但一般在80%以上
D.增加热机工作的时间，热机效率并不会增加
6.如图所示，是设想中的“永动机”，它通过高处的水从A 口流出时，水流冲击叶片转动，叶片的转动带动B处的砂轮转动，打磨刀片，同时带动C处的抽水器工作，将低处的水抽到高处从D口流出，从而循环工作。该“永动机”工作过程中，下列说法正确的是(D)
A.水流冲击叶片转动，把机械能转化为内能
B.砂轮打磨刀片时，刀片和砂轮的温度都升高，说明“永动机”工作时制造了能量 A口
C.相同时间内，A、D两口流出水的质量相等
D.这款“永动机”违背了能量守恒定律
7.如图所示是不同形式的能量的相互转化图，下列说法不正确的是(D)
A.序号⑩的实例可以是摩擦生热
B.序号④的实例可以是给充电宝充电
C.圆圈内B的能量形式是电能
D.各种形式的能量都可以无条件地相互转化，且转化过程都要遵守能量守恒定律
8.下表是一些燃料的热值(单位：J/kg)，下列判断正确的是(C)
无烟煤 煤油
焦炭 汽油
酒精 氢
A.使燃料燃烧更充分，可以增大热值
B.燃烧2kg无烟煤放出的热量，一定比燃烧2kg酒精放出的热量多
C.现代火箭使用液态氢作燃料，是因为它具有较大的热值
D.热机使用的燃料的热值越大，热机的效率就越高
9.如图甲、乙、丙、丁是单缸内燃机一个工作循环的四个冲程，以下说法正确的是(D)
A.该内燃机一个工作循环的四个冲程正确的顺序是丁、乙、丙、甲
B.丙是压缩冲程，内能转化为机械能
C.汽油机和柴油机的构造相似，汽油机在压缩冲程中对气体的压缩程度更高
D.乙冲程存在着化学能转化为内能的过程
10.如图所示，掉在地上的弹性小球会跳起，但是越跳越低，这是因为(B)
A.弹性小球的重力势能转化为动能
B.弹性小球的机械能转化为内能
C.弹性小球的内能转化为机械能
D.弹性小球的机械能不变，它符合能量守恒定律
11.如图展示的是我国传统的走马灯。点燃底部的蜡烛，上升的热空气驱动扇叶转动，带动纸片小人转动。在这一过程中，蜡烛燃烧后的 内 能转化为 机械 能，这一能量转化过程与四冲程汽油机的 做功 冲程的能量转化相似。
