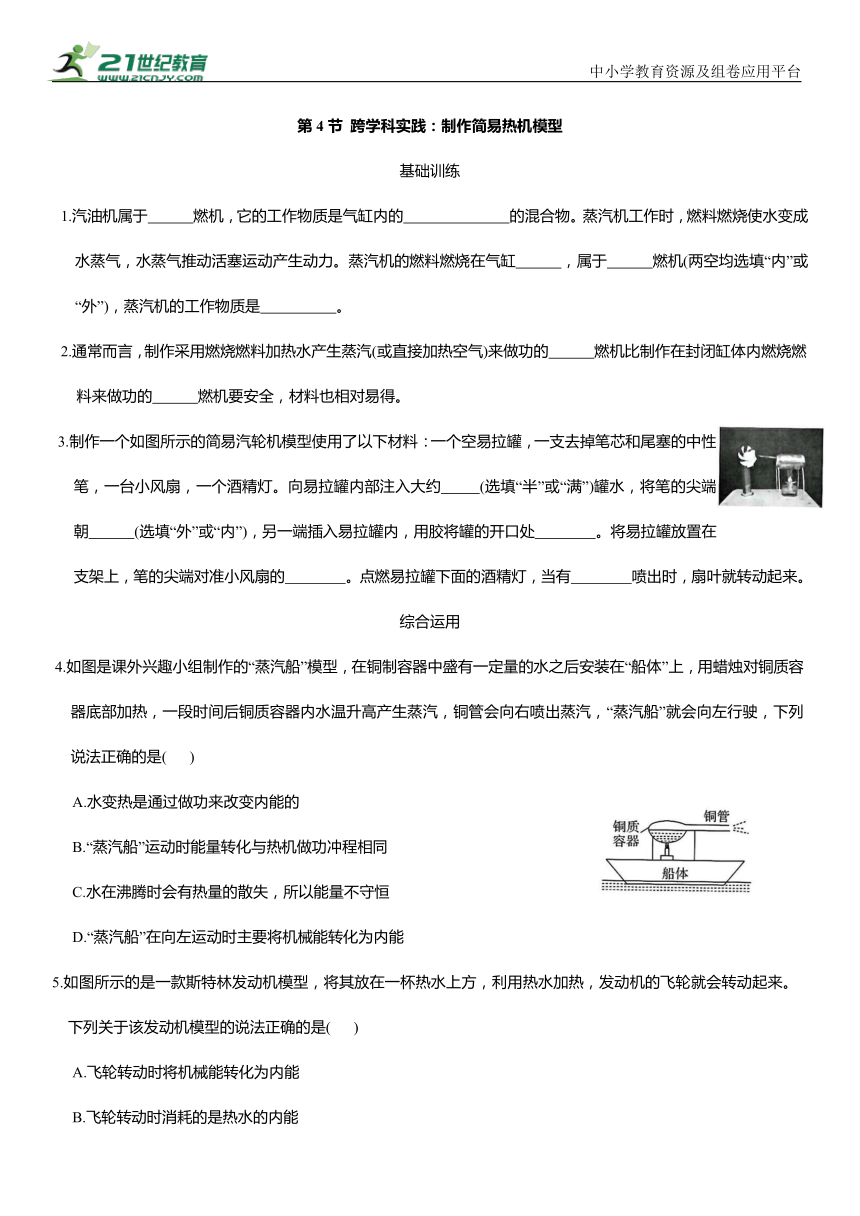

第4节 跨学科实践：制作简易热机模型
基础训练
1.汽油机属于 燃机，它的工作物质是气缸内的 的混合物。蒸汽机工作时，燃料燃烧使水变成水蒸气，水蒸气推动活塞运动产生动力。蒸汽机的燃料燃烧在气缸 ，属于 燃机(两空均选填“内”或“外”)，蒸汽机的工作物质是 。
2.通常而言，制作采用燃烧燃料加热水产生蒸汽(或直接加热空气)来做功的 燃机比制作在封闭缸体内燃烧燃料来做功的 燃机要安全，材料也相对易得。
3.制作一个如图所示的简易汽轮机模型使用了以下材料：一个空易拉罐，一支去掉笔芯和尾塞的中性笔，一台小风扇，一个酒精灯。向易拉罐内部注入大约 (选填“半”或“满”)罐水，将笔的尖端朝 (选填“外”或“内”)，另一端插入易拉罐内，用胶将罐的开口处 。将易拉罐放置在支架上，笔的尖端对准小风扇的 。点燃易拉罐下面的酒精灯，当有 喷出时，扇叶就转动起来。
综合运用
4.如图是课外兴趣小组制作的“蒸汽船”模型，在铜制容器中盛有一定量的水之后安装在“船体”上，用蜡烛对铜质容器底部加热，一段时间后铜质容器内水温升高产生蒸汽，铜管会向右喷出蒸汽，“蒸汽船”就会向左行驶，下列说法正确的是( )
A.水变热是通过做功来改变内能的
B.“蒸汽船”运动时能量转化与热机做功冲程相同
C.水在沸腾时会有热量的散失，所以能量不守恒
D.“蒸汽船”在向左运动时主要将机械能转化为内能
5.如图所示的是一款斯特林发动机模型，将其放在一杯热水上方，利用热水加热，发动机的飞轮就会转动起来。下列关于该发动机模型的说法正确的是( )
A.飞轮转动时将机械能转化为内能
B.飞轮转动时消耗的是热水的内能
C.飞轮转动时与热机的压缩冲程的能量转化情况相同
D.该发动机的效率可以达到100%
6.小龙用塑料瓶自制了火箭模型(如图)，给瓶内喷入少量酒精，盖上锥形纸筒，然后用电火花发生器点燃瓶内酒精，看到纸筒向上飞出。下列说法正确的是( )
A.纸筒飞出过程中机械能转化为内能
B.瓶内酒精燃烧越充分，酒精热值越大
C.纸筒飞出的原理与热机压缩冲程相同
D.纸筒飞出后瓶内气体的内能减少
7.如图是“汽油机模型”实验，将适量的汽油喷入圆筒内，用软木塞塞住筒口，当放电针释放电火花时，软木塞被冲出。下列说法正确的是( )
A.汽油的热值随其质量的减少而变小
B.电火花放电使汽油燃烧的过程，将电能转化为汽油的化学能
C.使用热值更大的燃料，一定可以增大热机的效率
D.此装置可模拟四冲程汽油机工作时的做功冲程
8.如图所示，图甲为小昕自制的热机模型，她在矿泉水瓶的侧壁上开了一个孔，把电火花发生器紧紧插入孔中，实验时从上方瓶口喷入液态酒精并轻轻盖上一次性塑料杯，按动电火花发生器的按钮，点燃瓶内酒精后，塑料杯立即飞出，此过程酒精燃烧产生的 能转化为塑料杯的 能，相当于图乙中 (选填“A”“B”“C”或“D”)的能量转化过程。
9.小金在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针管紧紧地塞进孔中，如图甲。在水蒸气含量较丰富的室内，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后按动电火花发生器的按钮，在此过程中，酒精燃烧后的燃气对外做功，看到的现象可能是 。在甲模型的基础上加以改进，可以制造出图乙的热机，此时是汽油机的 冲程。该热机在实际工作中常选用水作冷却剂是因为 。
第4节 跨学科实践：制作简易热机模型
基础训练
1.汽油机属于 内 燃机，它的工作物质是气缸内的 空气和汽油 的混合物。蒸汽机工作时，燃料燃烧使水变成水蒸气，水蒸气推动活塞运动产生动力。蒸汽机的燃料燃烧在气缸 外 ，属于 外 燃机(两空均选填“内”或“外”)，蒸汽机的工作物质是 水蒸气 。
2.通常而言，制作采用燃烧燃料加热水产生蒸汽(或直接加热空气)来做功的 外 燃机比制作在封闭缸体内燃烧燃料来做功的 内 燃机要安全，材料也相对易得。
3.制作一个如图所示的简易汽轮机模型使用了以下材料：一个空易拉罐，一支去掉笔芯和尾塞的中性笔，一台小风扇，一个酒精灯。向易拉罐内部注入大约 半 (选填“半”或“满”)罐水，将笔的尖端朝 外 (选填“外”或“内”)，另一端插入易拉罐内，用胶将罐的开口处 密封 。将易拉罐放置在支架上，笔的尖端对准小风扇的 扇叶 。点燃易拉罐下面的酒精灯，当有 蒸汽 喷出时，扇叶就转动起来。
综合运用
4.如图是课外兴趣小组制作的“蒸汽船”模型，在铜制容器中盛有一定量的水之后安装在“船体”上，用蜡烛对铜质容器底部加热，一段时间后铜质容器内水温升高产生蒸汽，铜管会向右喷出蒸汽，“蒸汽船”就会向左行驶，下列说法正确的是(B)
A.水变热是通过做功来改变内能的
B.“蒸汽船”运动时能量转化与热机做功冲程相同
C.水在沸腾时会有热量的散失，所以能量不守恒
D.“蒸汽船”在向左运动时主要将机械能转化为内能
5.如图所示的是一款斯特林发动机模型，将其放在一杯热水上方，利用热水加热，发动机的飞轮就会转动起来。下列关于该发动机模型的说法正确的是(B)
A.飞轮转动时将机械能转化为内能
B.飞轮转动时消耗的是热水的内能
C.飞轮转动时与热机的压缩冲程的能量转化情况相同
D.该发动机的效率可以达到100%
6.小龙用塑料瓶自制了火箭模型(如图)，给瓶内喷入少量酒精，盖上锥形纸筒，然后用电火花发生器点燃瓶内酒精，看到纸筒向上飞出。下列说法正确的是(D)
A.纸筒飞出过程中机械能转化为内能
B.瓶内酒精燃烧越充分，酒精热值越大
C.纸筒飞出的原理与热机压缩冲程相同
D.纸筒飞出后瓶内气体的内能减少
7.如图是“汽油机模型”实验，将适量的汽油喷入圆筒内，用软木塞塞住筒口，当放电针释放电火花时，软木塞被冲出。下列说法正确的是(D)
A.汽油的热值随其质量的减少而变小
B.电火花放电使汽油燃烧的过程，将电能转化为汽油的化学能
C.使用热值更大的燃料，一定可以增大热机的效率
D.此装置可模拟四冲程汽油机工作时的做功冲程
8.如图所示，图甲为小昕自制的热机模型，她在矿泉水瓶的侧壁上开了一个孔，把电火花发生器紧紧插入孔中，实验时从上方瓶口喷入液态酒精并轻轻盖上一次性塑料杯，按动电火花发生器的按钮，点燃瓶内酒精后，塑料杯立即飞出，此过程酒精燃烧产生的 内 能转化为塑料杯的 机械 能，相当于图乙中 C (选填“A”“B”“C”或“D”)的能量转化过程。
9.小金在透明塑料盒的底部钻一个孔，把电子式火花发生器的放电针管紧紧地塞进孔中，如图甲。在水蒸气含量较丰富的室内，打开塑料盒盖，向盒中滴入数滴酒精，再将盒盖盖紧，然后按动电火花发生器的按钮，在此过程中，酒精燃烧后的燃气对外做功，看到的现象可能是 盒盖飞出 。在甲模型的基础上加以改进，可以制造出图乙的热机，此时是汽油机的 做功 冲程。该热机在实际工作中常选用水作冷却剂是因为 水的比热容大 。
