第二节 物质的导电性
第二课时
我们已经学习了导体都是容易导电的，
但是不同导体的导电能力并不完全相同。
那么我们该如何表征导体的导电能力呢？
电阻
电阻
电阻

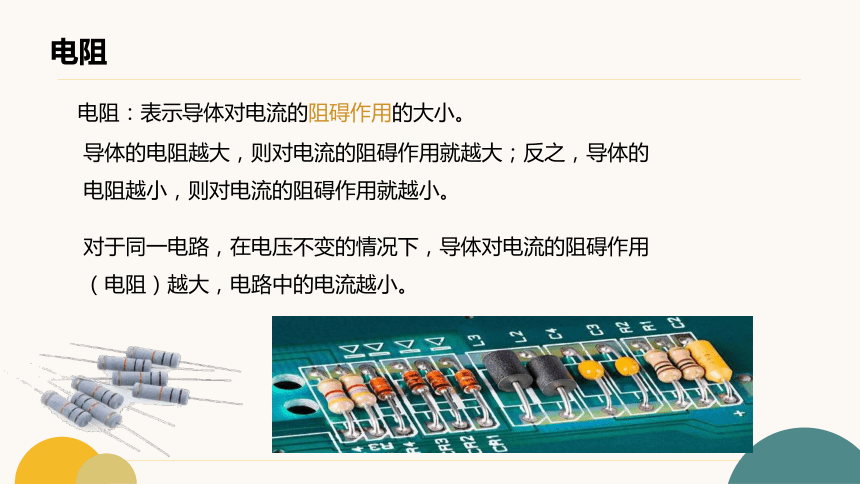

电阻：表示导体对电流的阻碍作用的大小。
导体的电阻越大，则对电流的阻碍作用就越大；反之，导体的电阻越小，则对电流的阻碍作用就越小。
对于同一电路，在电压不变的情况下，导体对电流的阻碍作用（电阻）越大，电路中的电流越小。
电阻

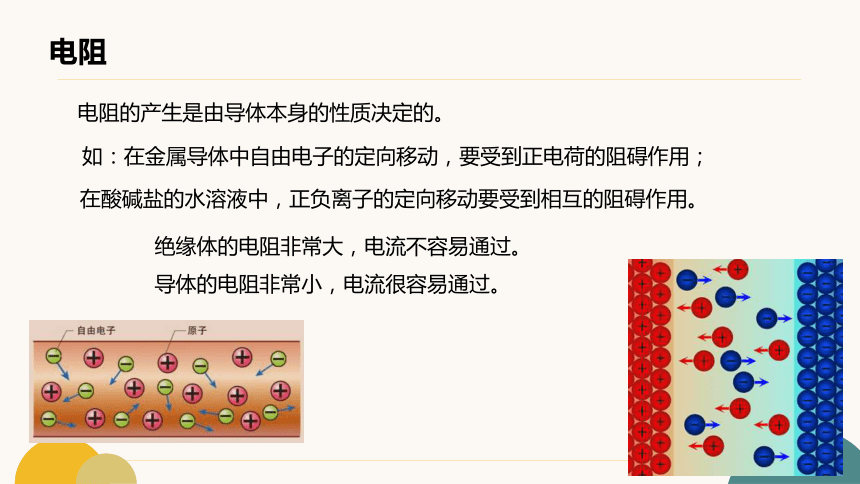

电阻的产生是由导体本身的性质决定的。
如：在金属导体中自由电子的定向移动，要受到正电荷的阻碍作用；
在酸碱盐的水溶液中，正负离子的定向移动要受到相互的阻碍作用。
绝缘体的电阻非常大，电流不容易通过。
导体的电阻非常小，电流很容易通过。
电阻

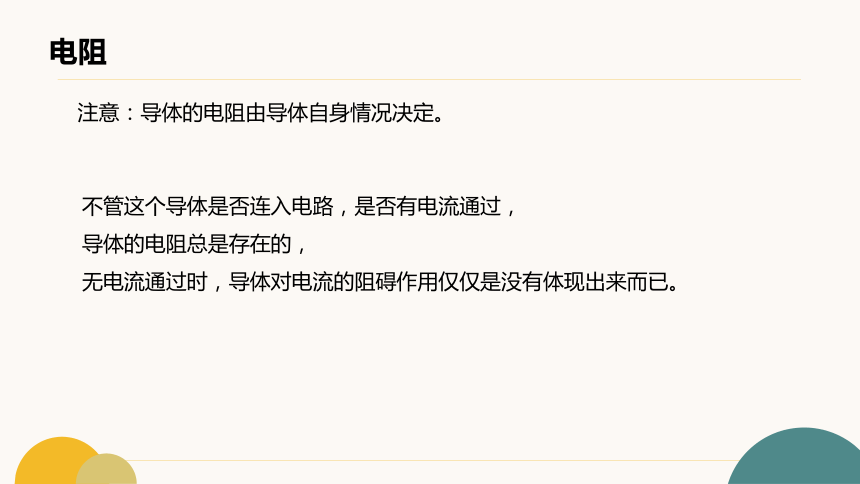

注意：导体的电阻由导体自身情况决定。
不管这个导体是否连入电路，是否有电流通过，
导体的电阻总是存在的，
无电流通过时，导体对电流的阻碍作用仅仅是没有体现出来而已。
单位换算: 1M Ω=103k Ω =106Ω
1、符号：R
3、单位：欧姆，简称欧，符号Ω
其他单位：千欧（k Ω ）、兆欧（M Ω ）
2、电阻的电路符号：
电阻

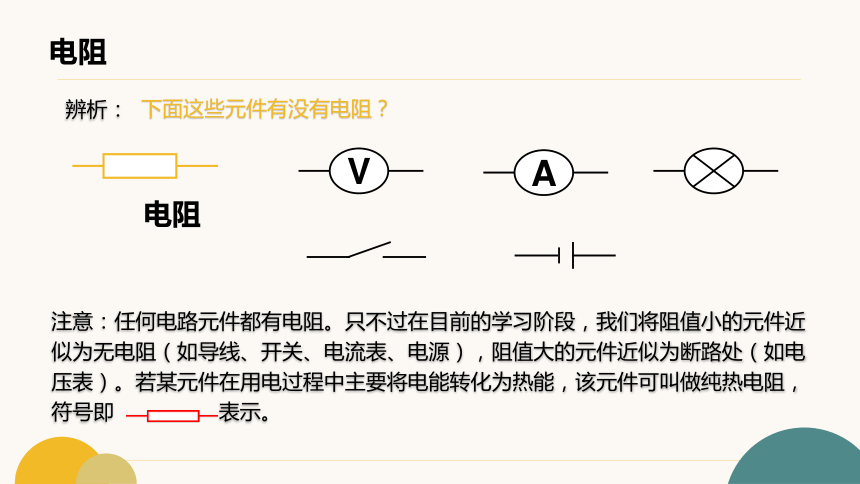

辨析：
下面这些元件有没有电阻？
A
V
电阻
注意：任何电路元件都有电阻。只不过在目前的学习阶段，我们将阻值小的元件近似为无电阻（如导线、开关、电流表、电源），阻值大的元件近似为断路处（如电压表）。若某元件在用电过程中主要将电能转化为热能，该元件可叫做纯热电阻，符号即 表示。
电阻

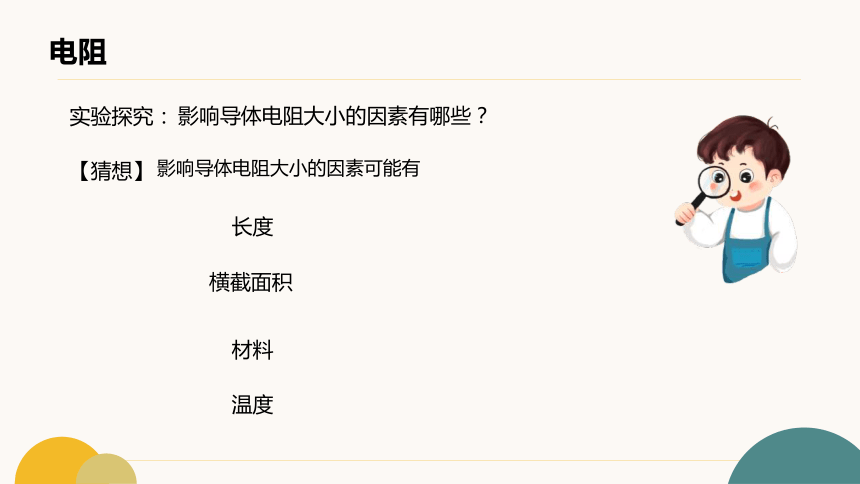

影响导体电阻大小的因素有哪些？
【猜想】
影响导体电阻大小的因素可能有
长度
横截面积
材料
温度
电阻
实验探究：

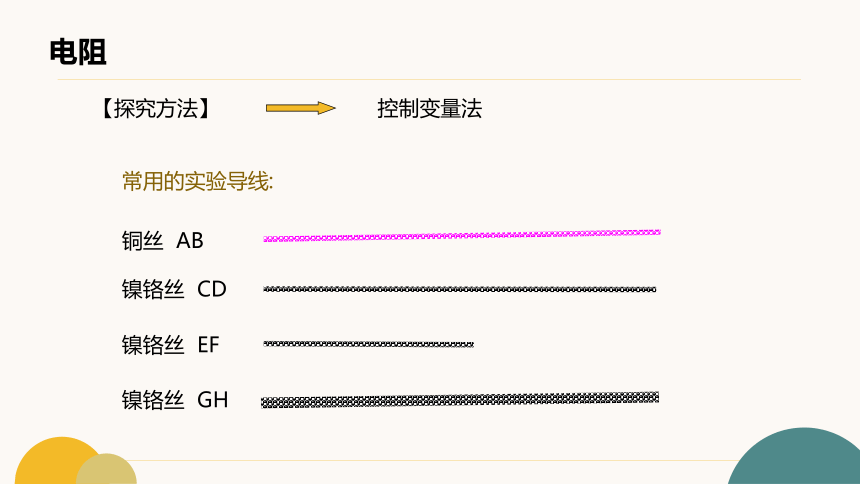

【探究方法】
控制变量法
常用的实验导线:
铜丝 AB
镍铬丝 CD
镍铬丝 EF
镍铬丝 GH
电阻
【电路图设计】
A
×
接入待测导线
①反映电流变化 ②保护电路（仅仅接入导线会引起电流过大）
灯的作用：
电阻
电流表的作用：
通过比较电流表示数的大小来判断电阻的大小
转换法
1．探究导体电阻与长度的关系
控制的变量有：
材料 横截面积 温度
实验现象记录：
电阻
导线 灯泡的亮度 电流表示数 导体电阻大小
镍铬丝 CD（长）
镍铬丝 EF（短）
1．探究导体电阻与长度的关系
控制的变量有：
材料 横截面积 温度
实验现象记录：
电阻
导线 灯泡的亮度 电流表示数 导体电阻大小
镍铬丝 CD（长） 较暗 较小 较大
镍铬丝 EF（短） 较亮 较大 较小
结论：材料、横截面积相同的导线，长度越长，电阻越大。
2．探究导体电阻与横截面积的关系
控制的变量有：
材料 长度 温度
实验现象记录：
电阻
导线 灯泡的亮度 电流表示数 导体电阻大小
镍铬丝 CD（细）
镍铬丝 GH（粗）
2．探究导体电阻与横截面积的关系
控制的变量有：
材料 长度 温度
实验现象记录：
电阻
导线 灯泡的亮度 电流表示数 导体电阻大小
镍铬丝 CD（细） 较暗 较小 较大
镍铬丝 GH（粗） 较亮 较大 较小
结论：材料、长度相同的导线，横截面积越小，电阻越大。
3．探究导体电阻与材料的关系
控制的变量有：
横截面积 长度 温度
实验现象记录：
电阻
导线 灯泡的亮度 电流表示数 导体电阻大小
铜丝 AB
镍铬丝 CD
控制的变量有：
材料 长度 温度
实验现象记录：
电阻
导线 灯泡的亮度 电流表示数 导体电阻大小
铜丝 AB 较亮 较大 较小
镍铬丝 CD 较暗 较小 较大
结论：横截面积、长度相同，而材料不同的导线，导线电阻的大小不同。
3．探究导体电阻与材料的关系
研究表明，导体的长度(L)、横截面积(S)、材料(ρ)和电阻(R)存在如下关系：
导体的材料和横截面积相同时，导体越长，电阻越大。
导体的材料和长度相同时，导体的横截面积越大，电阻越小。
导体的横截面积和长度相同时，导体的材料不同，其电阻不同。
电阻
总结：
控制的变量有：
材料 长度 横截面积
实验现象记录：
电阻
金属导体的温度 灯泡的亮度 电流表示数 导体电阻大小
升高（酒精灯加热） 变暗 变小 变大
降低（停止加热） 变亮 变大 变小
结论：金属导体的电阻与温度有关。
温度升高，电阻增大。温度降低，电阻减小。
【补充】探究导体电阻与温度的关系
电阻
在20℃时，长1m、横截面积1mm2的几种材料的电阻：
材料 电阻/Ω
银 0.016
铜 0.0175
铝 0.029
钨 0.053
材料 电阻/Ω
铁 0.10
镍铬合金 1.0
电木 1016~1020
橡胶 1019~1022
由上表可知：其他条件相同时，不同材料的电阻值是不同的，在同样的条件下，银、铜、铝的电阻很小，电木、橡胶的电阻很大。一般常用铜或铝来制作导线，用电木橡胶可用作绝缘材料。
电阻
金属导体的电阻随着温度的升高而增大，但并不是所有的导体都这样。
经研究还发现，某些材料的温度降低到一定程度时，电阻会突然消失，这就是超导现象（如水银在-269℃时，电阻会突然消失）。
某一温度下电阻为零的导体称为超导体。
磁悬浮高速列车
输电线
电阻
电阻
一般来说人体的电阻为1000~2000Ω。
不同的人或一个人在不同情况下的电阻是不同的。
当气温高或人体出汗时，人体的电阻较小；当气温低或皮肤干燥时，人体的电阻较大。
1.一根导线电阻为R，要使其连入电路后的电阻变大，可采取的措施为( )
A．将其对折后接入电路 B．提高导线两端的电压
C．减少导线通过的电流 D．将导线拉长后接入电路
D
练习
2．如图所示的电路中，AB是一段电阻丝，闭合开关，当
导线夹由A向B移动的过程中，接入电路的灯泡亮度将( )
A．变亮
B．变暗
C．不变
D．无法判断
B
练习
3．白炽灯的灯丝断了后，可把断头搭接起来继续使用，这时灯变亮，这是因为 ( )
A．灯丝的长度变短，电阻变小
B．灯丝的横截面积变细，电阻变大
C．灯丝的电阻不变
D．灯丝的材料变了，电阻变了
A
练习
