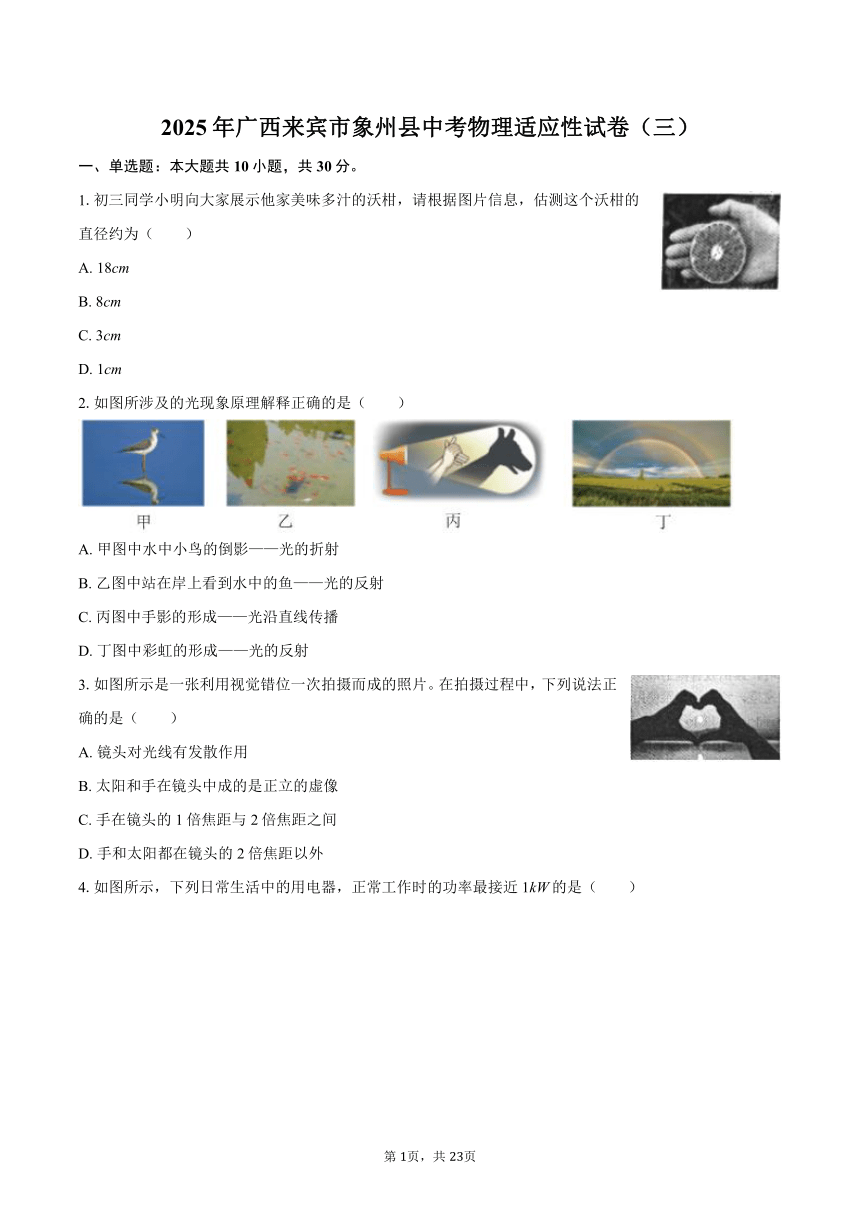

2025年广西来宾市象州县中考物理适应性试卷（三）
一、单选题：本大题共10小题，共30分。
1.初三同学小明向大家展示他家美味多汁的沃柑，请根据图片信息，估测这个沃柑的直径约为（　　）
A. 18cm
B. 8cm
C. 3cm
D. 1cm
2.如图所涉及的光现象原理解释正确的是（　　）
A. 甲图中水中小鸟的倒影——光的折射
B. 乙图中站在岸上看到水中的鱼——光的反射
C. 丙图中手影的形成——光沿直线传播
D. 丁图中彩虹的形成——光的反射
3.如图所示是一张利用视觉错位一次拍摄而成的照片。在拍摄过程中，下列说法正确的是（　　）
A. 镜头对光线有发散作用
B. 太阳和手在镜头中成的是正立的虚像
C. 手在镜头的1倍焦距与2倍焦距之间
D. 手和太阳都在镜头的2倍焦距以外

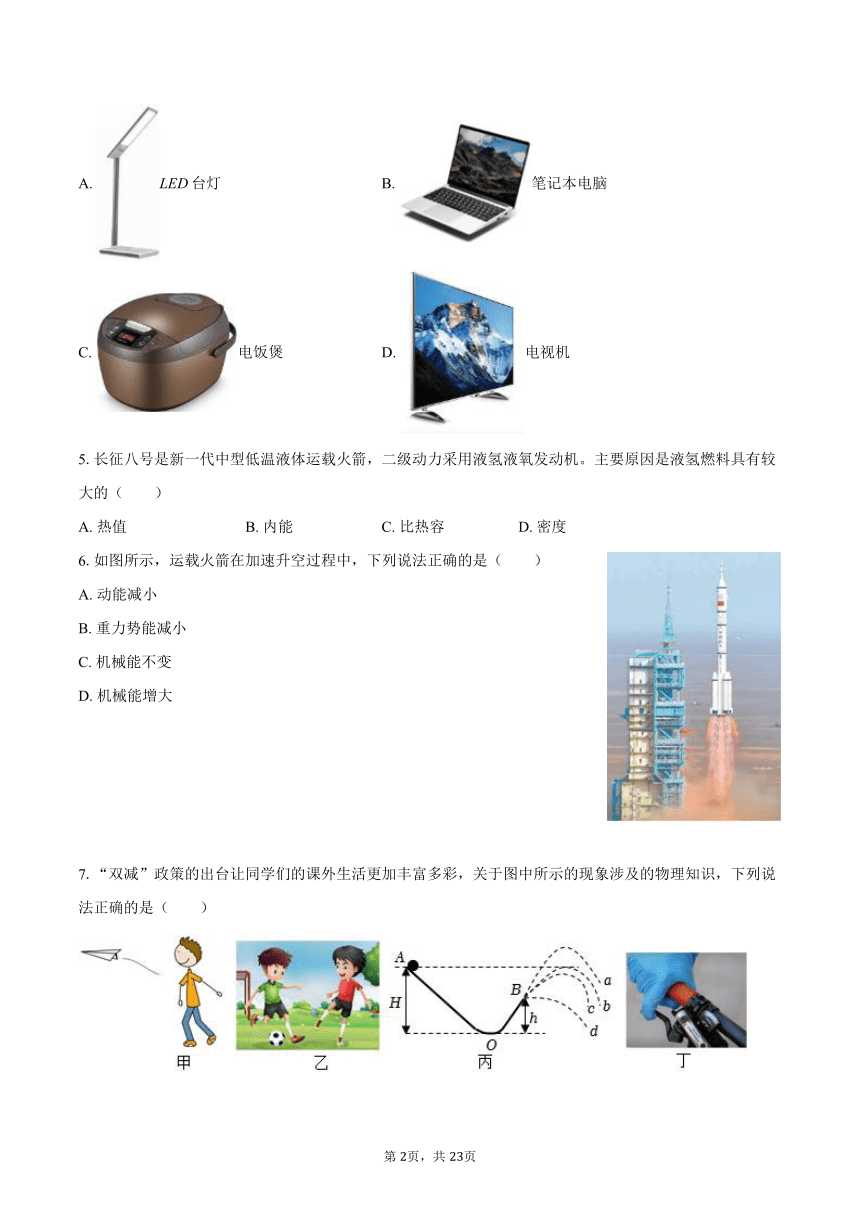

4.如图所示，下列日常生活中的用电器，正常工作时的功率最接近1kW的是（　　）
A. LED台灯 B. 笔记本电脑
C. 电饭煲 D. 电视机
5.长征八号是新一代中型低温液体运载火箭，二级动力采用液氢液氧发动机。主要原因是液氢燃料具有较大的（　　）
A. 热值 B. 内能 C. 比热容 D. 密度
6.如图所示，运载火箭在加速升空过程中，下列说法正确的是（　　）
A. 动能减小
B. 重力势能减小
C. 机械能不变
D. 机械能增大

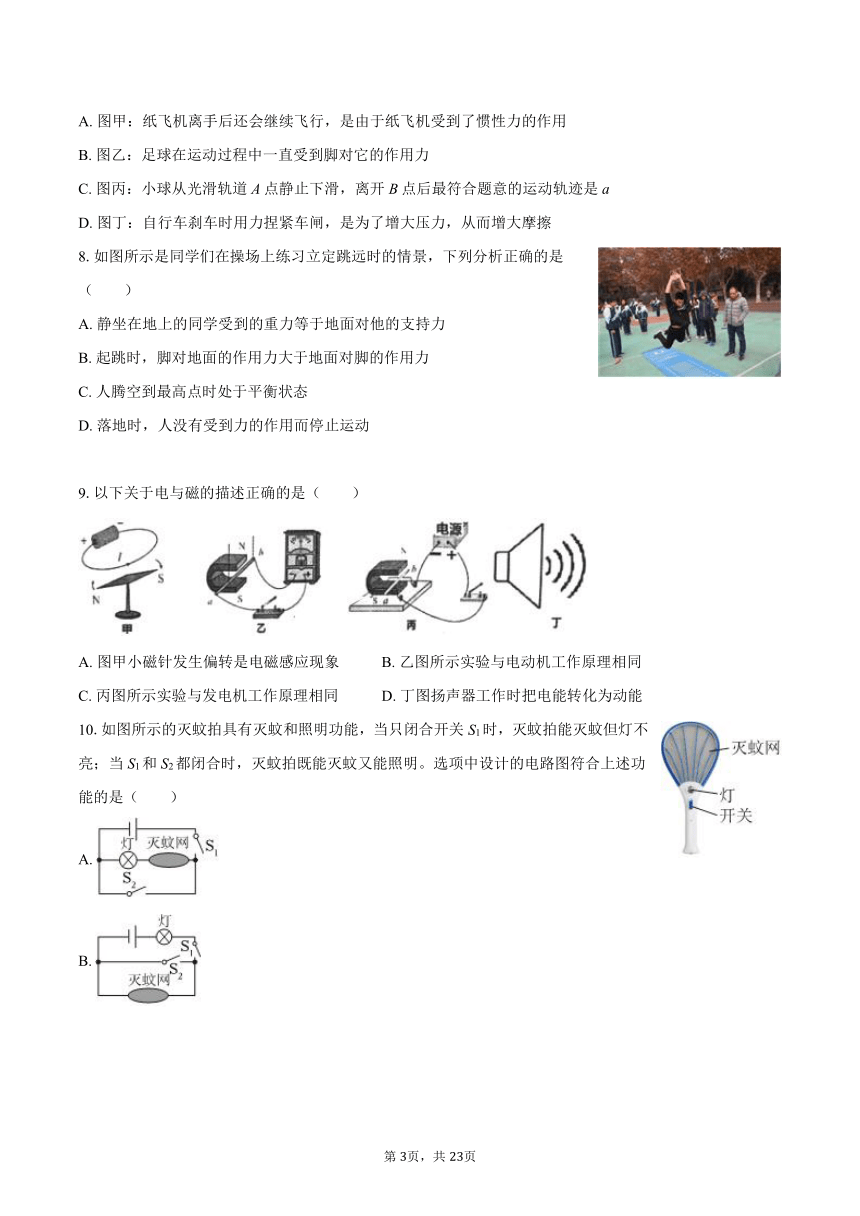

7.“双减”政策的出台让同学们的课外生活更加丰富多彩，关于图中所示的现象涉及的物理知识，下列说法正确的是（　　）
A. 图甲：纸飞机离手后还会继续飞行，是由于纸飞机受到了惯性力的作用
B. 图乙：足球在运动过程中一直受到脚对它的作用力
C. 图丙：小球从光滑轨道A点静止下滑，离开B点后最符合题意的运动轨迹是a
D. 图丁：自行车刹车时用力捏紧车闸，是为了增大压力，从而增大摩擦
8.如图所示是同学们在操场上练习立定跳远时的情景，下列分析正确的是（　　）
A. 静坐在地上的同学受到的重力等于地面对他的支持力
B. 起跳时，脚对地面的作用力大于地面对脚的作用力
C. 人腾空到最高点时处于平衡状态
D. 落地时，人没有受到力的作用而停止运动
9.以下关于电与磁的描述正确的是（　　）
A. 图甲小磁针发生偏转是电磁感应现象 B. 乙图所示实验与电动机工作原理相同
C. 丙图所示实验与发电机工作原理相同 D. 丁图扬声器工作时把电能转化为动能
10.如图所示的灭蚊拍具有灭蚊和照明功能，当只闭合开关S1时，灭蚊拍能灭蚊但灯不亮；当S1和S2都闭合时，灭蚊拍既能灭蚊又能照明。选项中设计的电路图符合上述功能的是（　　）
A.
B.
C.
D.

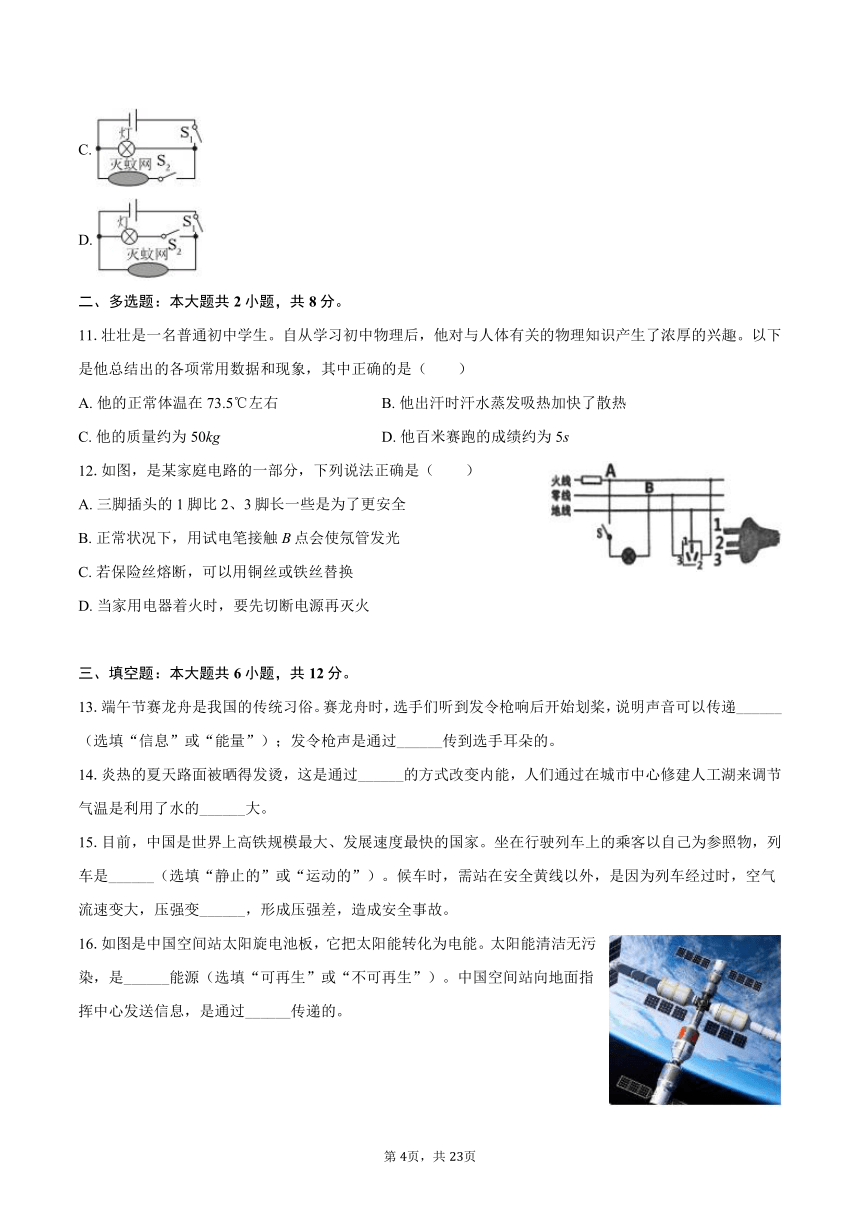

二、多选题：本大题共2小题，共8分。
11.壮壮是一名普通初中学生。自从学习初中物理后，他对与人体有关的物理知识产生了浓厚的兴趣。以下是他总结出的各项常用数据和现象，其中正确的是（　　）
A. 他的正常体温在73.5℃左右 B. 他出汗时汗水蒸发吸热加快了散热
C. 他的质量约为50kg D. 他百米赛跑的成绩约为5s
12.如图，是某家庭电路的一部分，下列说法正确是（　　）
A. 三脚插头的1脚比2、3脚长一些是为了更安全
B. 正常状况下，用试电笔接触B点会使氖管发光
C. 若保险丝熔断，可以用铜丝或铁丝替换
D. 当家用电器着火时，要先切断电源再灭火
三、填空题：本大题共6小题，共12分。
13.端午节赛龙舟是我国的传统习俗。赛龙舟时，选手们听到发令枪响后开始划桨，说明声音可以传递______（选填“信息”或“能量”）；发令枪声是通过______传到选手耳朵的。
14.炎热的夏天路面被晒得发烫，这是通过______的方式改变内能，人们通过在城市中心修建人工湖来调节气温是利用了水的______大。
15.目前，中国是世界上高铁规模最大、发展速度最快的国家。坐在行驶列车上的乘客以自己为参照物，列车是______（选填“静止的”或“运动的”）。候车时，需站在安全黄线以外，是因为列车经过时，空气流速变大，压强变______，形成压强差，造成安全事故。
16.如图是中国空间站太阳旋电池板，它把太阳能转化为电能。太阳能清洁无污染，是______能源（选填“可再生”或“不可再生”）。中国空间站向地面指挥中心发送信息，是通过______传递的。

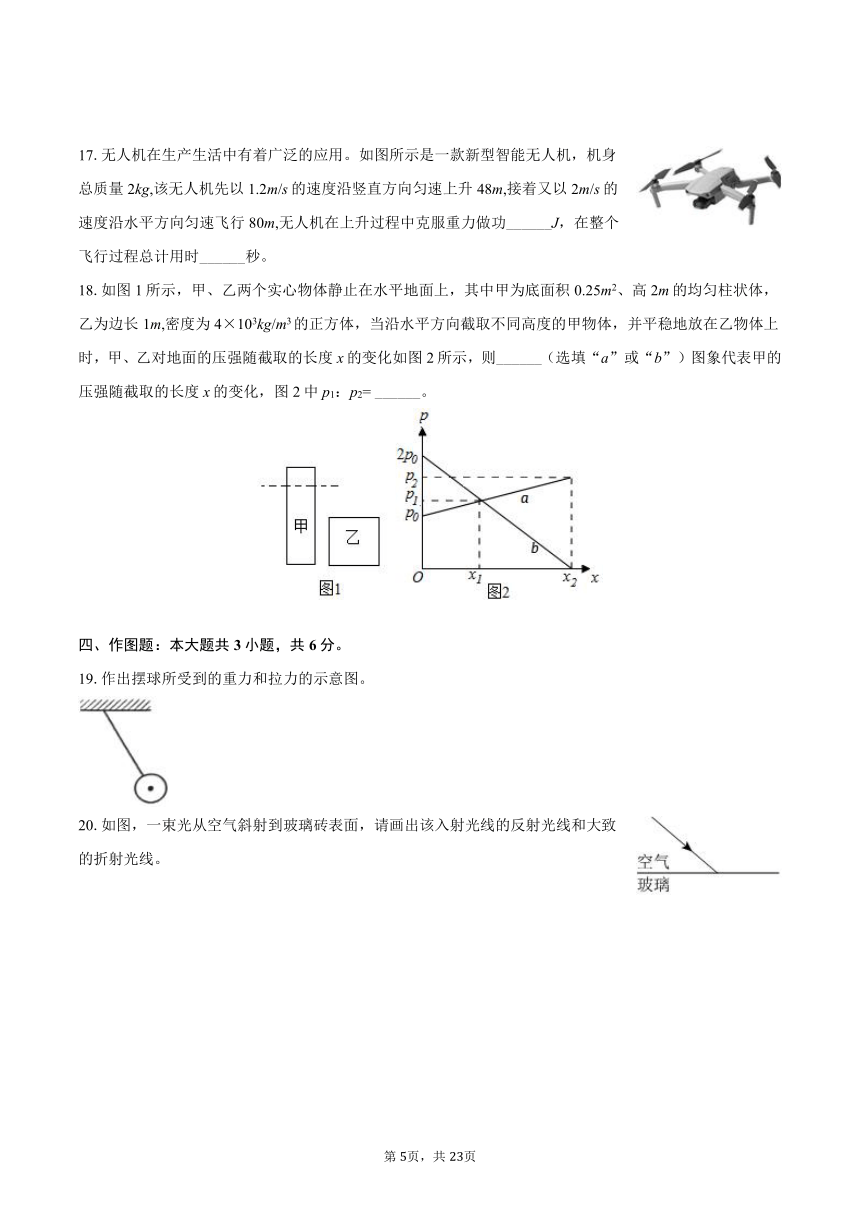

17.无人机在生产生活中有着广泛的应用。如图所示是一款新型智能无人机，机身总质量2kg,该无人机先以1.2m/s的速度沿竖直方向匀速上升48m,接着又以2m/s的速度沿水平方向匀速飞行80m,无人机在上升过程中克服重力做功______J，在整个飞行过程总计用时______秒。
18.如图1所示，甲、乙两个实心物体静止在水平地面上，其中甲为底面积0.25m2、高2m的均匀柱状体，乙为边长1m,密度为4×103kg/m3的正方体，当沿水平方向截取不同高度的甲物体，并平稳地放在乙物体上时，甲、乙对地面的压强随截取的长度x的变化如图2所示，则______（选填“a”或“b”）图象代表甲的压强随截取的长度x的变化，图2中p1：p2= ______。
四、作图题：本大题共3小题，共6分。
19.作出摆球所受到的重力和拉力的示意图。
20.如图，一束光从空气斜射到玻璃砖表面，请画出该入射光线的反射光线和大致的折射光线。
21.请在图中补充完成电路图，要求L1、L2并联，滑动变阻器R只调节L1亮度。
五、实验探究题：本大题共4小题，共25分。
22.小亮买药时，看到医生用如图甲所示的小杆秤称中药，他便思考小杆秤在水平位置平衡需要满足什么条件呢？为此他做了以下的探究：
（1）实验思路：小杆秤实质是一个杠杆，提绳处是杠杆的______；小亮利用图乙的实验装置及若干相同的钩码进行探究；
（2）实验过程：实验前，杠杆静止时如图乙所示，为使杠杆在水平位置平衡，应把平衡螺母向______（选填“左”或“右”）调节，目的是便于测量______；
（3）在杠杆两边挂上钩码后出现了图丙所示的现象，要使杠杆恢复水平平衡，接下来可以把钩码向______移动，直到杠杆在水平位置平衡；
（4）实验结论：小亮继续进行实验，数据记录在表中。
实验次数 动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm
1 0.5 16 1 8
2 2 4 1 8
3 3 8 2 12
分析数据可知，杠杆平衡的条件是______。（用表中字母写出表达式）
23.（1）如图甲所示，烧杯中的水已经开始沸腾，温度计示数如图乙所示，水的沸点为______℃，说明当时气压______标准大气压（选填“低于”、“等于”或“高于”）。
（2）如图丙所示，在“探究影响电磁铁磁性强弱因素”的实验中，闭合开关S，得出结论：电流大小相同时，线圈匝数越多电磁铁的磁性越______（选填“强”或“弱”）。将滑动变阻器的滑片P向右移动，发现电磁铁A吸引大头针的数量______（选填“变多”、“变少”或“不变”）。
（3）如图丁所示，凸透镜与蜡烛、光屏置于光具座上，并移动光屏得到一个清晰的像，此成像规律是______（选填“照相机”、“投影仪”或“放大镜”）的原理；保持蜡烛、光屏位置不动，将凸透镜移到光具座上的______cm处，光屏上可再次得到清晰的像。
24.在“探究电流与电阻的关系”实验中，电路图如图甲所示，电源电压保持不变，选用的实验器材有电流表，电压表，四个定值电阻阻值分别为5Ω、10Ω、15Ω、20Ω，最大阻值为20Ω的滑动变阻器、开关、导线若干。
（1）闭合开关前，应将滑动变阻器的滑片置于______（选填“A”或“B”）端。
（2）将5Ω的定值电阻接入电路的a、b两点间，闭合开关，移动滑动变阻器滑片的过程中，电流表一直有示数但电压表始终无示数，造成这一故障的原因可能是电路a、b两点间发生______。
（3）排除故障后，用原器材继续实验，先确定a、b两点间一个保持不变的电压值U，移动滑片使电流表的示数如图乙所示，为______A，此时电压表示数为U= ______V。
（4）用10Ω、15Ω的定值电阻分别接入a、b两点间，闭合开关，移动滑动变阻器滑片，每次都要使电压表的示数为U时，再记录电流表的示数。分析数据得出结论：当a、b两点间的电压一定时，通过导体的电流与导体电阻成______比。
（5）以上三次实验中，用______Ω的定值电阻做实验时，a、b两点间的电功率最大。
（6）在a、b两点间接入20Ω的定值电阻时，无论怎样调节滑动变阻器的滑片都不能完成该实验（元件没有损坏），分析可知，该电源至少用了______节新的干电池串联。
25.小明家西红柿大丰收，小明为了测量西红柿的密度进行了如下实验，操作如下：
（1）先将天平放在______桌面上，将游码移到______，调好天平；
（2）将西红柿放在天平的左盘，在右盘加减砝码并调节游码，天平再次平衡后，盘中砝码和游码的位置如图甲、乙所示，则西红柿的质量m0= ______g；如果此时砝码在左边、西红柿在右边，游码位置不变，天平平衡，则西红柿的质量m′= ______g。
（3）接下来测西红柿的体积，但因量筒口径过小，西红柿无法放入，于是小明选用一个烧杯辅助测量，他采用了如图丙中的步骤进行测量：
a、向烧杯中加入适量的水，并用天平测出烧杯和水的总质量m1；
b、如图丙A所示，烧杯放在水平桌面上，用细线系住西红柿缓慢浸没在水中，在烧杯壁上标记水面的位置；所用细线应该尽可能______一些（选填“粗”、“细”）。
c、如图丙B所示将西红柿从水中取出，向烧杯中缓慢加水至标记处，如图丙C所示，再用天平测出此时烧杯和水的总质量m2；
d、则西红柿的密度表达式ρ= ______（用字母m0、m1、m2和ρ水表示）；
（4）将西红柿从水中取出时会带出一部分水，测量结果将______（选填“偏大”、“偏小”或“不受影响”）。
六、计算题：本大题共2小题，共19分。
26.道路被损坏的一个重要原因是车辆严重超载。为了抓拍超载车辆，学校的科技小组设计了一个“汽车超载记录器”，其电路原理图如图甲。已知控制电路的电源电压U=10V，线圈电阻R0=5Ω，保护电阻R1=10Ω。当车辆经过水平检测点时，Rx阻值与压力变化的关系如图乙所示。当电流表示数I1≥0.4A时，继电器的衔铁被吸下，工作电路中的照相机就开始抓拍。某总质量为1.5×104kg的汽车，轮胎与路面接触的总面积为0.3m2。（g取10N/kg）求：
（1）该汽车对水平路面的压强；
（2）通过计算说明该车是否被抓拍；
（3）为了延长道路及抓拍设备的使用寿命，要把电源电压降至8V，且要抓拍m总≥30t的车辆，则R1要更换为多大的电阻。
27.小明发现家里的饮用水、饮料、瓶装酒、酱油等，各种装液体的瓶子上都没有标注液体的密度。为了方便测量家里各种液体的密度，小明用一段质量和体积可以忽略的细线，把一个铁质螺母栓挂于一根两端密封的圆柱状饮料吸管正下方、制作了一个简易密度计。螺母质量m1=3.9g；饮料吸管横截面积S=0.5cm2，长度L=16cm,质量m2=0.1g。如图，将密度计置于水中使其处于竖直漂浮状态，在吸管上标记水面位置为O点，并标上1.0g/cm3，通过分析与计算，除O点外，还在吸管上不同位置标上对应的密度值；将密度计置于待测液体中静止时，读出吸管壁上液面处的数值即为液体密度。如图：小明用这个密度计测量煤油和糖浆的密度，测量结果跟使用天平和量筒测量的结果基本一致。
，，，）
（1）求密度计正常测量液体密度时受到的浮力；
（2）请通过公式推导确定煤油应该是图中的液体1还是液体2；
（3）测量煤油时吸管底部受到的液体压强与测量糖浆时吸管底部受到的液体压强之差。
1.【答案】
【解析】解：沃柑的直径与手的宽度差不多，人的手掌宽度约为8cm,故B符合题意，ACD不符合题意。
故选：B。
根据生活经验和对长度单位的认识进行分析。
对日常生活中的速度、质量、长度、时间等进行准确的估测，是初中学生需要掌握的一种基本能力，平时注意观察，结合所学知识多加思考，逐渐培养这方面的能力。
2.【答案】
【解析】解：A、小鸟倒影的形成属于平面镜成像，其原理为光的反射，故A错误；
B、岸上看到水里的鱼是鱼的虚像，是由光的折射形成的，故B错误；
C、手影是由光的直线传播形成的，故C正确；
D、彩虹的形成为光的色散现象，故D错误。
故选：C。
①在生活中，激光准直、小孔成像、影子的形成、日食月食的形成等都表明光在同一种均匀介质中是沿直线传播的；
②光照射到两种物质界面上时，一部分光被反射回原来介质的现象是光的反射，现象有：平面镜成像、水中倒影等；
③当光从一种介质斜射入另一种介质时，传播方向发生改变，这是光的折射，现象有：看水里的鱼比实际位置浅、彩虹、透镜成像等。
应掌握光的传播规律，熟悉常见光现象的形成原因，有助于我们分析解答此类光学题。
3.【答案】
【解析】解：A、照相机的镜头相当于凸透镜，对光线有会聚作用，故A错误；
BCD、照相机的镜头相当于凸透镜，当手和太阳到镜头的距离大于二倍焦距时，成倒立、缩小的实像，故B、C错误，D正确。
故选：D。
（1）凹透镜对光有发散作用，凸透镜对光线有会聚作用；
（2）凸透镜成像时，u＞2f,成倒立、缩小的实像，应用于照相机和摄像头。凸透镜成实像时，物距变大，像距变小，像变小；若物距变小，像距变大，像变大。
凸透镜成像的应用，以及凸透镜成实像时，物距、像距、像之间的关系，是凸透镜成像习题的重要依据，一定要熟练掌握。
4.【答案】
【解析】解：A．LED台灯正常工作时的功率在10W左右，故A不符合题意；
B．笔记本电脑正常工作时的功率在60W左右，故B不符合题意；
C．电饭煲正常工作时的功率约为1000W，故C符合题意；
D．电视机正常工作时功率约为100W，故D不符合题意。
故选：C。
根据常见家庭用电器的额定功率进行选择，电功率为1kW以上的用电器属于大功率用电器。
本题主要考查学生对常用家用电器的功率的了解和掌握，这类题目要求学生注重生活中知识的积累，是中考的热点。
5.【答案】
【解析】解：热值是燃料本身的一种特性，在完全燃烧相同质量的不同燃料时，热值越大的燃料释放出的热量越多，所以运载火箭采用液态氢做为燃料，是因为液态氢具有较大的热值，故BCD不符合题意，A符合题意。
故选A。
热值是燃料的一种特性，在完全燃烧相同质量的不同燃料时，热值越大的燃料释放出的热量越多，所以在选择火箭燃料时首先应该考虑燃料热值的大小。
本题主要考查燃料热值的特性，了解不同物质的特性以及用途是关键。
6.【答案】
【解析】解：运载火箭加速升空的过程中，火箭的质量不变，速度增加，火箭的动能增大；
运载火箭加速升空的过程中，火箭的质量不变，高度增大，重力势能增大，因此运载火箭的机械能增大，故D正确。
故选：D。
影响动能大小的因素：质量、速度，质量越大，速度越大，动能越大；
影响重力势能大小的因素：质量、被举的高度，质量越大，高度越大，重力势能就越大；
机械能为动能和势能的和。
本题考查了动能、势能的变化和机械能的变化，属于基础题。
7.【答案】
【解析】解：A、图甲：纸飞机离手后还会继续飞行，是由于纸飞机具有惯性，惯性不是力，不能说受到惯性力的作用，故A错误；
B、力是物体对物体的作用，图乙：足球在运动过程中，离开脚后不再受到脚对它的作用力，故B错误；
C、图丙：小球从A点由静止滑下，则小球的机械能等于A点时的重力势能；整个过程中，机械能守恒，a虚线的最高点超过了A点的高度，这是不可能的；b虚线的最高点与A点的高度相同，而在b虚线的最高点时，小球仍具有向右运动的速度，所以b虚线表示小球的机械能大于A点的机械能，也是不可能的；c虚线的最高点低于A点，由于在最高点时小球仍运动，其总机械能可能与开始时的机械能相等，符合实际；d虚线中小球离开轨道时，由于惯性，应具有沿轨道方向向上运动的速度，则d虚线不可能。
所以符合实际的是c,故C错误；
D、图丁：自行车刹车时用力捏紧车闸，是为了增大压力，从而在接触面粗糙程度一定的情况下，通过增大压力来增大摩擦，故D正确。
故选：D。
（1）我们把物体保持运动状态不变的属性叫做惯性。
（2）力是物体对物体的作用。
（3）小球在整个过程中机械能守恒，结合惯性的知识及机械能守恒定律进行分析。
（4）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
本题考查惯性、力的概念、机械能守恒和摩擦力，属于综合题。
8.【答案】
【解析】解：A．静坐在地上的同学受到的重力和地面对他的支持力是一对平衡力，大小相等，故A正确；
B．起跳时，脚对地面的作用力和地面对脚的作用力是一对相互作用力，大小相等，故B错误；
C．人腾空到最高点时，受到重力和空气阻力，这两个力大小不相等，不是平衡力，人处于非平衡状态，故C错误；
D．力是改变物体运动状态的原因，落地时，人受到地面对他的阻力，运动状态发生变化而停止运动，故D错误。
故选：A。
（1）一对平衡力大小相等；
（2）一对相互作用力大小相等；
（3）处于非平衡状态的物体受到的力是非平衡力；
（4）力是改变物体运动状态的原因。
此题以选择题的形式，考查力学的多个知识点，具有较强的综合性，难度中等，属于中考常见题型，熟练掌握相关基础知识和规律是关键。
9.【答案】
【解析】解：A．图甲小磁针发生偏转，说明导体周围存在磁场，反映了电流的磁效应，故A错误；
B．乙图所示实验中，闭合开关，导体棒做切割磁感线运动时，灵敏电流计指针偏转，说明有感应电流产生，属于电磁感应现象，发电机是利用该原理制成的，故B错误；
C．丙图所示实验中，闭合开关，导体棒中有电流通过，导体棒在磁场中会受力运动，电动机是利用该原理制成的，故C错误；
D．丁图扬声器工作时，是利用了通电导体在磁场中受力运动的原理工作的，与电动机的原理相同，工作时把电能转化为动能，故D正确。
故选：D。
（1）奥斯特实验说明通电导体的周围存在磁场。
（2）闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这种现象叫电磁感应现象。
（3）电动机是利用通电导体在磁场中会受到力的作用来制成的。
（4）扬声器和电动机的原理相同，工作时将电能转化为机械能。
本题考查的是电流的磁效应、电磁感应现象、通电导体在磁场中受到力的作用；知道发电机、电动机、扬声器的基本原理。
10.【答案】
【解析】解：根据题意可知，灭蚊网和灯泡互不影响，因此属于并联；当开关S1闭合、S2断开时，灭蚊拍能灭蚊但灯不亮；当开关S1和S2都闭合时，灭蚊拍既能灭蚊又能照明，说明S1控制整个电路，S2控制灯泡，故D正确。
故选：D。
串联电路的特点是各用电器之间相互影响，并联电路的特点是互不影响，据此分析。
本题主要考查的是串并联电路的特点以及开关的作用，属于基础性题目，比较简单。
11.【答案】
【解析】解：A．正常人体温约为36℃～37℃，73.5℃远高于正常范围，故A错误；
B．汗水蒸发吸热，从而带走身体热量，加快散热，故B正确；
C．普通初中生的质量通常在50kg之间，50kg符合实际，故C正确；
D．百米赛跑世界纪录约10秒，初中生成绩一般在16s左右，故D错误。
故选：BC。
不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
物理与社会生活联系紧密，多了解一些生活中的常见量的值可帮助我们更好地学好物理，同时也能让物理更好地为生活服务。
12.【答案】
【解析】解：A．三脚插头的1脚与三孔插座的地线相对应，三脚插头的1脚比2、3脚长一些，在将插头插入插座时，可使用电器外壳率先接地，是为了更安全，故A正确；
B．如图，B点在零线上，正常状况下，用试电笔接触B点不会使氖管发光，故B错误；
C．家用保险丝是由电阻率较大而熔点较低的铅锑合金制成的，当电路中电流过大时，会产生大量的热而熔断，保护电路，铜丝、铁丝的电阻较小、熔点高，电流过大时，不能起到率先熔断而保护电路的作用，不可以用铜丝或铁代替保险丝，故C错误；
D．当家用电器着火时，要先切断电源，使用电器脱离电路再灭火，防止发生触电事故，故D正确。
故选：AD。
（1）家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线，流入大地，而防止了触电事故的发生；
（2）使用测电笔时，接触火线氖管发光，接触零线氖管不发光；
（3）保险丝是用电阻率较大而熔点较低的铅锑合金制成的，当电流过大时，它会因温度过高而熔断，保护电路；
（4）当用电器着火时，要先切断电源再灭火。
本题考查测电笔的使用规则以及安全用电的原则，难度不大。
13.【答案】
【解析】解：选手们听到发令枪响后开始划桨，说明声音可以传递信息；发令枪声是通过空气传到选手耳朵的。
故答案为：信息；空气。
声可以传递信息和能量。
声音的传播需要介质，真空不能传声。
本题考查的是声音传播的条件，以及声音与信息。
14.【答案】
【解析】解：炎热的夏天路面被晒得发烫，这是通过热传递的方式改变内能。
水的比热容较大，和相同质量的其它物质相比，吸收或放出相同的热量，水的温度变化更小，因此修建人工湖可以调节气温。
故答案为：热传递；比热容。
改变物体内能的方式有两种：做功和热传递。
水的比热容较大，相同质量的水和其它液体，吸收相同的热量后，水的温度变化小。
本题考查的是改变物体内能的两种方式；会利用水的热容大来解释相关的现象。
15.【答案】
【解析】解：坐在行驶列车上的乘客以自己为参照物，列车与乘客之间没有位置的变化，是静止的；
人离高速列车比较近时，高速列车的速度很大，人和高速列车的之间的空气流动速度很大，压强小，人外侧的压强不变，人受到外侧压强大于人内侧受到的压强，人在较大的压强差作用下很容易被压向列车，发生交通事故。
故答案为：静止；小。
（1）判断物体运动还是静止，就是看研究的物体和参照物之间位置是否发生了变化；
（2）流体的压强跟流速有关流速越大的地方，压强越小。
此题考查了流体压强和流速关系的应用及运动和静止相对性的判断，是一道综合题。
16.【答案】
【解析】解：太阳能可以从自然界中源源不断的得到，因此它属于可再生能源；中共空间站与地面指挥中心之间通过电磁波传递音像信息和各种飞控指令。
故答案为：可再生；电磁波。
能够从自然界中源源不断的得到的能源叫可再生能源；真空不能传声，电磁波能传递信息。
本题考查了电磁波的传播、能源的分类相关知识。
17.【答案】
【解析】解：无人机在上升过程中需要克服重力做功W=Gh=mgh=2kg×10N/kg×48m=960J，
整个飞行过程中用的总时间为。
故答案为：960；80。
（1）根据W=Gh求出无人机在上升过程中需要克服重力做的功；
（2）根据速度公式分别求出匀速上升飞行的时间和沿水平方向匀速飞行的时间，然后求出整个飞行过程所用的总时间。
本题考查了做功和时间的计算，有一定的综合性，但难度不大。
18.【答案】
【解析】解：（1）当沿水平方向截取不同高度的甲物体，并平稳地放在乙物体上时，
甲剩余的质量减小，对地面的压力减小，受力面积不变，由p=可知，甲对地面压强减小，
由图2可知，b图象代表甲的压强随截取的长度x的变化，则a图象代表乙的压强随截取的长度x的变化；
（2）由图2可知，甲截取的长度为x1时，p1=p甲=p乙，设此时甲截取的重力为ΔG，
因水平面上物体的压力和自身的重力相等，
所以，由F=G=pS可得：
F甲=G甲-ΔG=p甲S甲=p1S甲，F乙=G乙+ΔG=p乙S乙=p1S乙，
则F甲+F乙=G甲+G乙=p1S甲+p1S乙，
即p1=，
由图2可知，p2表示甲物体完全放在乙物体上方时乙对地面的压强，
则p2=，
所以，p1：p2=：=S乙：（S甲+S乙）=（1m）2：[0.25m2+（1m）2]=4：5。
故答案为：b；4：5。
（1）当沿水平方向截取不同高度的甲物体，并平稳地放在乙物体上时，甲剩余的质量减小，对地面的压力减小，受力面积不变，由p=可知甲对地面压强减小，据此判断代表甲的压强随截取的长度x的变化的图象；
（2）由图2可知，p1表示甲剩余部分对地面的压强等于乙和甲截去部分对地面的压强相等，根据p=得出等式，然后表示出p1；由图2可知p2表示甲物体完全放在乙物体上方时乙对地面的压强，再根据压强公式表示出p2，最后求出p1：p2的值。
本题考查了压强公式和密度公式、重力公式的灵活应用，从图象中获取有用的信息是关键，要注意水平面上物体的压力和自身的重力相等。
19.【答案】
【解析】解：摆球受到竖直向下的重力、沿绳子向上的拉力，二力的作用点可以都画在摆球的重心（球心），从作用点分别沿力的方向画一带箭头线段，在箭头附近标上G、F拉，如图所示：
先确定乒乓球受到的重力和拉力的方向、作用点，再根据力的示意图的画法作图。
本题考查了力的示意图的画法，明确力的方向、作用点是关键，属于基础题目。
20.【答案】
【解析】（1）反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角；
（2）光的折射规律：当光从空气斜射入玻璃时，入射光线和折射光线分居法线的两侧，折射角小于入射角，
当光从玻璃斜射入空气时，入射光线和折射光线分居法线的两侧，折射角大于入射角。
此题考查了光的反射定律作图，光的折射定律作图，作图题是近几年来中考常见题型，也是热点题型，一定要熟练掌握。
21.【答案】
【解析】解：要求L1、L2并联，滑动变阻器R只调节L1亮度，则变阻器只与L1串联，如下所示：
两灯并联，变阻器与控制的电路串联。
本题考查根据要求连接实物图，关键是明确变阻器的连接。
22.【答案】
【解析】（1）由图甲可知，小杆秤实质是一个杠杆，支点是指杠杆发生作用时起支撑作用固定不动的一点，图中提绳处是杠杆的支点；
（2）实验中为了便于测量力臂，应使杠杆在水平位置平衡，乙图中杠杆左端低，说明左侧沉，应将平衡螺母向右调节至杠杆在水平位置平衡。
（3）设1个钩码的重力为G，杠杆一格长为L，杠杆恢复水平平衡时，杠杆右端力和力臂的乘积为2G×2L=4GL
根据杠杆平衡条件得到G×nL=4GL
则n=4，所以将左侧钩码向左移动一个格，杠杆恢复水平平衡。
（4）分析表格数据，第1组数据得到0.5N×16cm=1N×8cm
由第2组数据得到2N×4cm=1N×8cm
由第3组数据得到3N×8cm=2N×12cm
可知，杠杆的平衡条件为F1l1=F2l2。
故答案为：（1）支点；（2）右；力臂；（3）左；（4）F1l1=F2l2。
（1）支点是指杠杆发生作用时起支撑作用固定不动的一点；
（2）实验中为了便于测量力臂，应使杠杆在水平位置平衡，杠杆左端低，右端高，应将平衡螺母向右调节；
（3）设1个钩码的重力为G，杠杆一格长为L，根据杠杆平衡条件分析解答；
（4）分析表格数据，可得杠杆的平衡条件为F1l1=F2l2。
本题考查了杠杆平衡条件的应用，杠杆在水平位置平衡后，支点到力的作用点的距离就是力臂，因此在此实验中我们应首先调节杠杆在水平位置平衡。
23.【答案】
【解析】解：（1）温度计示数如图乙所示，水的沸点为99℃，说明当时气压低于标准大气压；
（2）如图丙所示，在“探究影响电磁铁磁性强弱因素”的实验中，闭合开关S，电磁铁A、B串联，得出结论：电流大小相同时，线圈匝数越多电磁铁的磁性越强，
将滑动变阻器的滑片P向右移动，电阻变大，电流减小，电磁铁磁性减弱，发现电磁铁A吸引大头针的数量变少。
（3）如图可知，物距小于像距，成的是倒立放大的实像。此成像规律是投影仪的原理；保持蜡烛、光屏位置不动，将凸透镜移到光具座上65cm处，光屏上再次得到清晰的像，光折射时光路是可逆的，物距和像距对调。
故答案为：（1）99；低于；（2）强；变少；（3）投影仪；65。
（1）使用温度计测量温度时，看清量程和分度值。温度计读数时，看准液柱液面所在位置。一个标准大气压下水的沸点是100℃。
（2）电磁铁磁性强弱与线圈匝数、电流大小和有无铁芯有关。电流一定时线圈匝数越多，磁性越强。电流越大磁性越强。
（3）如图可知，物距小于像距，成的是倒立放大的实像。凸透镜成像利用的是光的折射，光折射时光路是可逆的。
这一题是综合实验考查，考查了温度计的使用、电磁铁磁性强弱和哪些因素有关及凸透镜成像规律的应用。基础实验知识考查，比较简单。
24.【答案】
【解析】（1）闭合开关前，为保护电路，应将滑动变阻器的滑片置于阻值最大处，由图可知，滑片置于B端时，滑动变阻器接入电路的阻值最大，所以，闭合开关前应将滑动变阻器的滑片置于B端。
（2）在本题探究电路中，电压表测量电路的a、b两点间的电压，闭合开关后，移动滑动变阻器滑片的过程中，电流表有示数，说明整个电路是通路，电压表始终没有示数，说明电路a、b两点间可能发生了短路。
（3）因为排除故障后，用原器材继续实验，所以定值电阻的阻值仍为5Ω，电流表的量程为0～0.6A，分度值为0.02A，所以电流表的示数为0.4A，则此时电压表示数为U=I1R1=0.4A×5Ω=2V。
（4）分析实验数据可得：当a、b两点间的电压一定时，通过导体的电流与导体电阻成反比。
（5）由电功率公式可知，当电压U一定时，电阻R越小，电功率P越大，所以可判定，在以上三次实验中，用5Ω的定值电阻做实验时，a、b两点间的电功率最大。
（6）已知本题探究实验中所用滑动变阻器的最大阻值为20Ω，且a、b两点间应控制电压值为U=2V且保持不变，故在a、b两点间接入20Ω的定值电阻时，根据串联分压规律可知
解得U=4V，即电源电压若超过4V，调节滑动变阻器将不能控制a、b间的电压达到2V，从而无法完成实验。现在a、b两点间接入20Ω的定值电阻时，无论怎样调节滑动变阻器的滑片都不能完成该实验，说明电源电压超过了4V，根据一节新干电池的电压为1.5V分析，可知该实验电路至少使用了3节新干电池串联作为电源。
故答案为：（1）B；（2）短路；（3）0.4；2；（4）反；（5）5；（6）3。
（1）闭合开关前，为保护电路，应将滑动变阻器的滑片置于阻值最大处；
（2）电压表有示数但电流表无示数，说明电压表所测部分与电源连通，而电流表所在支路存在断路；（3）看清电流表选用的量程，分度值，然后读数；在探究电流与电阻的关系实验中，要控制定值电阻两端的电压不变，根据U=IR求电压表示数；
（4）在探究电流与电阻的关系实验中，要控制定值电阻两端的电压不变，当电压一定时，通过导体的电流与导体电阻成反比；
（5）根据电功率公式P=可知，判断电功率大小；
（6）根据串联电路分压原理示解电源电压；一节新干电池电压为1.5V。
本题为探究“电流与电阻的关系”的实验，考查故障分析、操作过程、数据分析、实验结论等知识。
25.【答案】
【解析】（1）在使用天平前，天平需要放置在水平桌面上，游码需要移动到标尺左侧的零刻度线处。
（2）由图甲和乙知，西红柿的质量m0=50g+10g+2g=62g
若西红柿在右盘，砝码在左盘，则西红柿的质量加上游码对应刻度的质量等于砝码的质量，西红柿的质量
m′=50g+10g-2g=58g
（3）所用细线要尽可能细一些，可以避免细线排开水的体积对测量西红柿体积的影响。
由题意知，图丙中C所加水的体积等于西红柿的体积，所加水的质量m水=m2-m1
西红柿的体积
西红柿的密度
（4）西红柿从水中取出时带出一部分水，而后来所加水的质量等于总质量减未加水前的总质量，所以对求所加水的质量无影响，对求出的西红柿的体积也无影响，那么测量结果将不受影响。
故答案为：（1）水平；标尺的零刻度线处；
（2）62；58；
（3）细； ；
（4）不受影响。
（1）在使用天平前要调节天平横梁平衡：天平需要放置在水平桌面上，游码需要移动到标尺左侧的零刻度线处，调节横梁平衡。
（2）西红柿的质量等于砝码的质量加上游码的质量。
若西红柿在右盘，砝码在左盘，则西红柿的质量加上游码对应刻度的质量等于砝码的质量，据此分析；
（3）为避免细线排开水的体积对测量西红柿体积的影响，细线要尽可能细一些；
图丙中C所加水的体积等于西红柿的体积，得出加水的质量，由体积公式得出西红柿的体积，从而得得出西红柿的密度；
（4）西红柿从水中取出时带出一部分水，而后来所加水的质量等于总质量减未加水前的总质量，所以对求所加水的质量无影响，据此分析。
本题考查测量西红柿的密度的常规方法和特殊方法及数据分析。
26.【答案】
【解析】（1）该汽车对水平路面的压力为：F=G=mg=1.5×104kg×10N/kg=1.5×105N，
汽车对水平路面的压强为：；
（2）该车经过水平检测点时对检测点的压力为1.5×105N，由乙图可知，Rx的阻值为25Ω，此时控制电路中的总电阻为：R=Rx+R1+R0=25Ω+10Ω+5Ω=40Ω，
控制电路中的电流为：，
此时控制电路中的电流小于0.4A，衔铁不会被吸下，照相机不会抓拍；
（3）控制电路工作时的电流不变，当车辆为30t时，其对检测点的压力为：
F′=G′=m′g=30×103kg×10N/kg=3×105N，
由乙图可知，Rx的电阻为15Ω，
控制电路中的总电阻为：，
R1的阻值为：R'1=R′-Rx-R0=20Ω-15Ω-5Ω=0Ω，
则R1的阻值要更换为0Ω。
答：（1）该汽车对水平路面的压强为5×105Pa；
（2）见解析；
（3）为了延长道路及抓拍设备的使用寿命，要把电源电压降至8V，且要抓拍m总≥30t的车辆，则R1要更换为0Ω的电阻。
（1）汽车对水平路面的压力和自身的重力相等，根据G=mg求出其大小，然后根据p=求出汽车水平对路面的压强；
（2）由图甲可知，闭合开关S时，R1、Rx、R0串联，电流表测电路中的电流，当电流表的示数为0.4A时，水平面上的物体对水平面的压力大小等于其重力大小，据此求出该车经过水平检测点时对检测点的压力，再由图乙确定出Rx的阻值，根据串联电路的电阻规律和欧姆定律求出电路中的电流，再与0.4A相比较确定是否被抓拍；
（3）根据F=G=mg求出30t的车对地面的压力，由图乙确定出Rx的阻值，根据欧姆定律求出电路的总电阻，再根据串联电路的电阻规律求出R1的阻值。
本题主要考查压强的计算、欧姆定律的应用，解答本题的关键是要知道水平面上的物体对水平面的压力等于其重力的大小。
27.【答案】
【解析】（1）密度计在液体中始终处于漂浮状态，根据漂浮条件F浮=G总。密度计的总质量m=m1+m2=3.9g+0.1g=4g=0.004kg
总重力G总=mg=0.004kg×10N/kg=0.04N
所以密度计正常测量液体密度时受到的浮力F浮=G总=0.04N
（2）由题意知，螺母的体积为
设密度计在密度为ρ液的液体中漂浮时，浸入液体的深度为h。根据漂浮条件F浮=G总，又因为F浮=ρ液V排g,G总=mg,所以ρ液g（Sh+V螺母）=mg可得
对于水，ρ水=1.0×103kg/m3，设密度计在水中浸入深度为h水，则
对于煤油，ρ煤油=0.8×103kg/m3，设密度计在煤油中浸入深度为h煤油，则
对于糖浆，ρ糖浆=1.2×103kg/m3，设密度计在煤油中浸入深度为h糖浆，则
因为h煤油＞h水＞h糖浆，所以煤油是图中的液体2。
（3）根据液体压强公式p=ρgh。测量煤油时吸管底部受到的压强p煤油=ρ煤油gh煤油=0.8×103kg/m3×10N/kg×0.09m=720Pa
测量糖浆时吸管底部受到的压强
压强之差Δp=p煤油-p糖浆=720Pa-680Pa=40Pa。
答：（1）密度计正常测量液体密度时受到的浮力为0.04N；
（2）请通过公式推导确定煤油应该是图中的液体2；
（3）测量煤油时吸管底部受到的液体压强与测量糖浆时吸管底部受到的液体压强之差为40Pa。
（1）密度计在液体中始终处于漂浮状态，得出密度计的总质量，根据G=mg得出总重力，根据漂浮条件F浮=G总得出密度计正常测量液体密度时受到的浮力；
（2）由题意知，根据密度公式得出螺母的体积；
设密度计在密度为ρ液的液体中漂浮时，浸入液体的深度为h。根据漂浮条件F浮=G总，又因为F浮=ρ液V排g,G总=mg,所以ρ液g（Sh+V螺母）=mg可得浸入液体的深度h；结合密度公式得出水、煤油及糖浆浸入深度，比较得出答案。
（3）根据液体压强公式p=ρgh。根据液体压强公式得出测量煤油时吸管底部受到的压强及测量糖浆时吸管底部受到的压强，进而得出压强之差。
本题考查浮力的有关知识，是一道综合题。
第1页，共1页

展开更多......

收起↑
