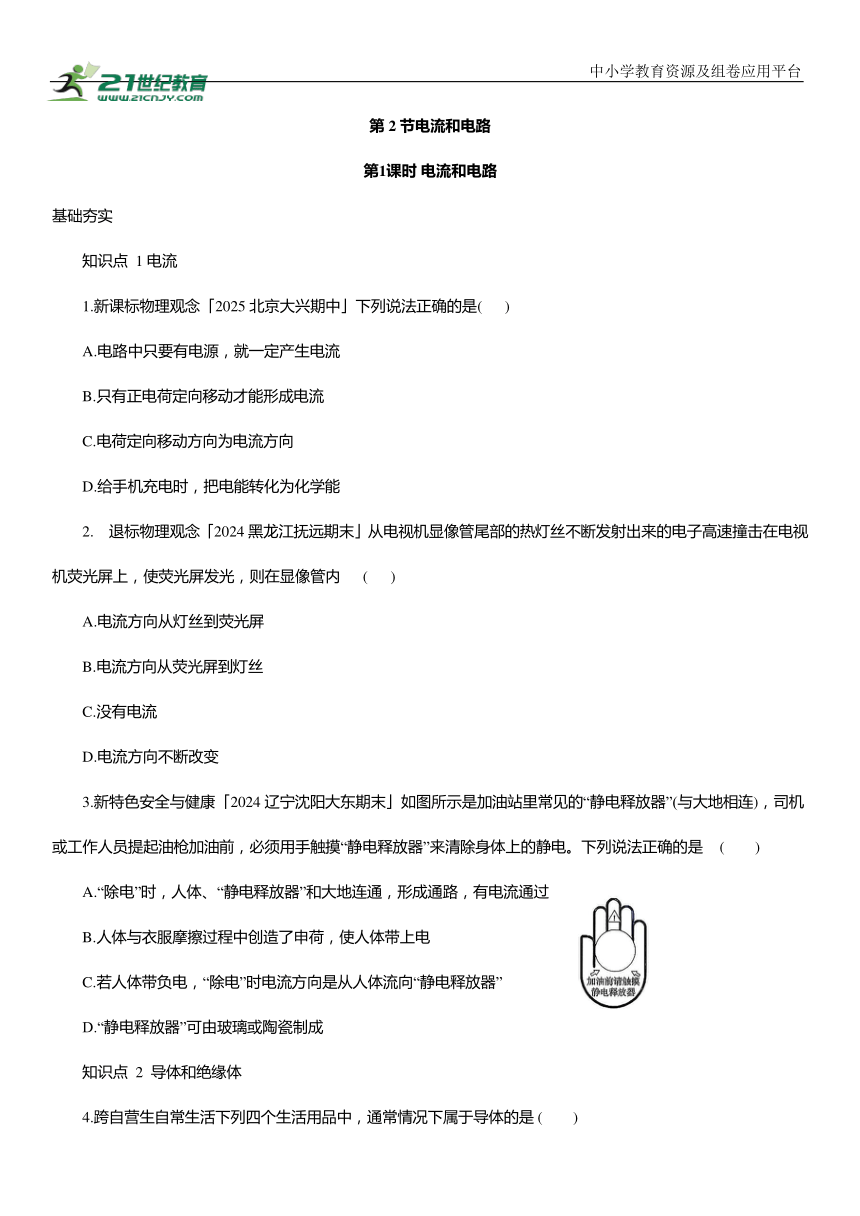

第2节电流和电路
电流和电路
基础夯实
知识点 1电流
1.新课标物理观念「2025北京大兴期中」下列说法正确的是( )
A.电路中只要有电源，就一定产生电流
B.只有正电荷定向移动才能形成电流
C.电荷定向移动方向为电流方向
D.给手机充电时，把电能转化为化学能
2. 退标物理观念「2024黑龙江抚远期末」从电视机显像管尾部的热灯丝不断发射出来的电子高速撞击在电视机荧光屏上，使荧光屏发光，则在显像管内 ( )
A.电流方向从灯丝到荧光屏
B.电流方向从荧光屏到灯丝
C.没有电流
D.电流方向不断改变
3.新特色安全与健康「2024辽宁沈阳大东期末」如图所示是加油站里常见的“静电释放器”(与大地相连)，司机或工作人员提起油枪加油前，必须用手触摸“静电释放器”来清除身体上的静电。下列说法正确的是 ( )
A.“除电”时，人体、“静电释放器”和大地连通，形成通路，有电流通过
B.人体与衣服摩擦过程中创造了申荷，使人体带上电
C.若人体带负电，“除电”时电流方向是从人体流向“静电释放器”
D.“静电释放器”可由玻璃或陶瓷制成
知识点 2 导体和绝缘体
4.跨自营生自常生活下列四个生活用品中，通常情况下属于导体的是 ( )

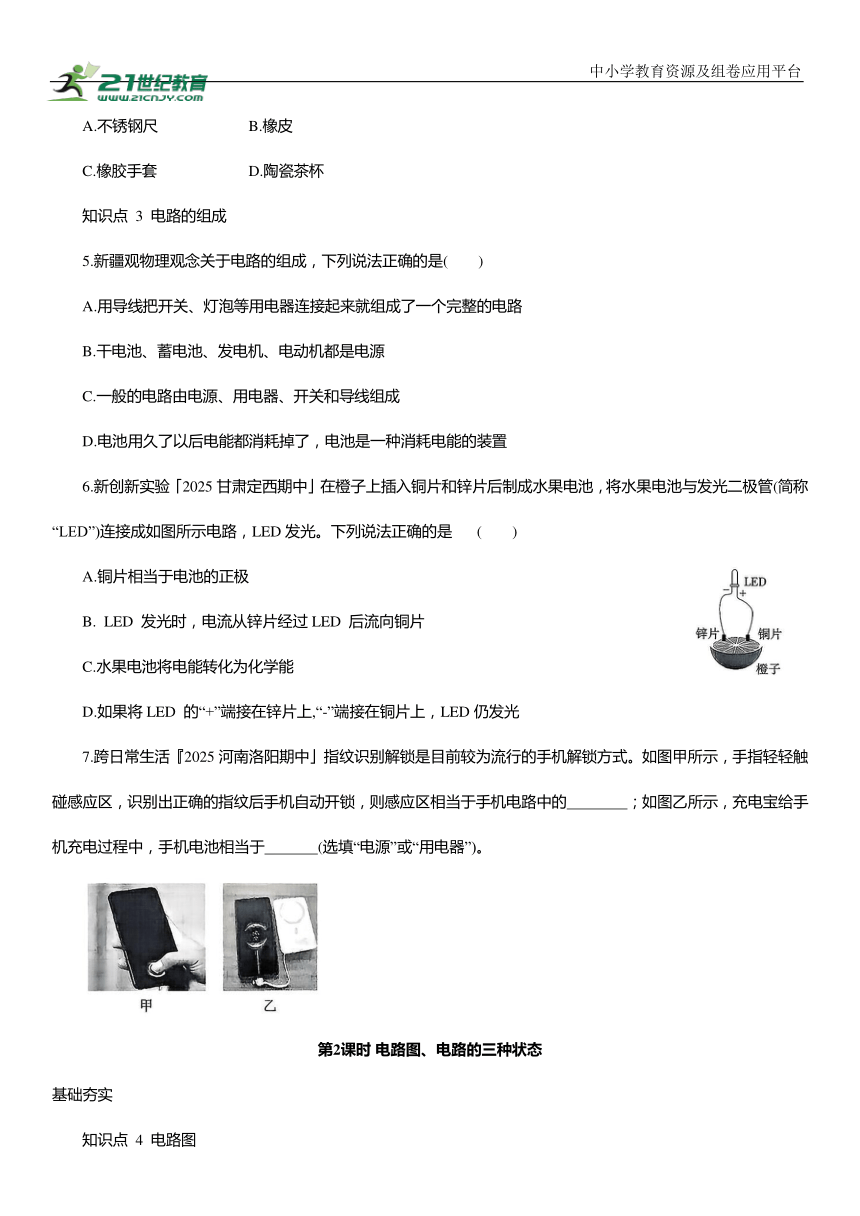

A.不锈钢尺 B.橡皮
C.橡胶手套 D.陶瓷茶杯
知识点 3 电路的组成
5.新疆观物理观念关于电路的组成，下列说法正确的是( )
A.用导线把开关、灯泡等用电器连接起来就组成了一个完整的电路
B.干电池、蓄电池、发电机、电动机都是电源
C.一般的电路由电源、用电器、开关和导线组成
D.电池用久了以后电能都消耗掉了，电池是一种消耗电能的装置
6.新创新实验「2025甘肃定西期中」在橙子上插入铜片和锌片后制成水果电池，将水果电池与发光二极管(简称“LED”)连接成如图所示电路，LED发光。下列说法正确的是 ( )
A.铜片相当于电池的正极
B. LED 发光时，电流从锌片经过LED 后流向铜片
C.水果电池将电能转化为化学能
D.如果将LED 的“+”端接在锌片上,“-”端接在铜片上，LED仍发光
7.跨日常生活『2025河南洛阳期中」指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的 ；如图乙所示，充电宝给手机充电过程中，手机电池相当于 (选填“电源”或“用电器”)。
电路图、电路的三种状态
基础夯实
知识点 4 电路图

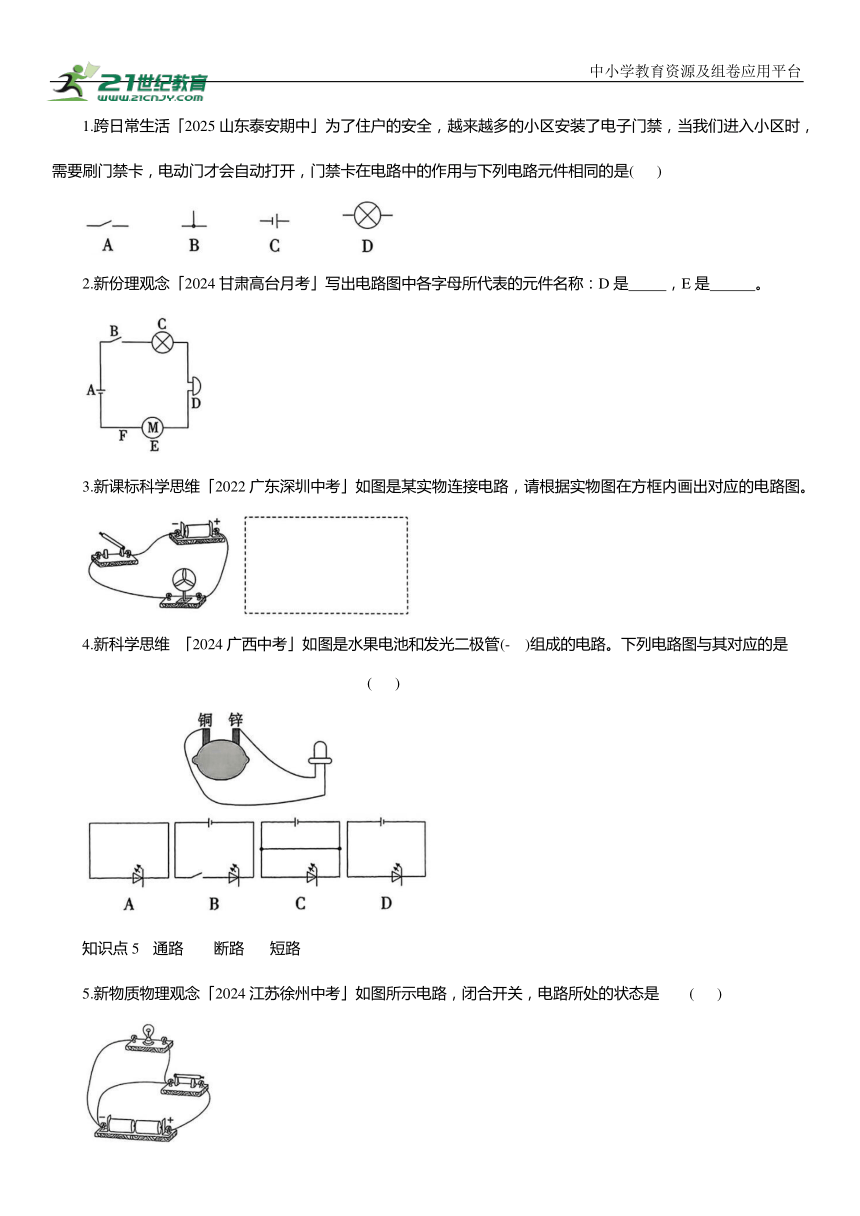

1.跨日常生活「2025山东泰安期中」为了住户的安全，越来越多的小区安装了电子门禁，当我们进入小区时，需要刷门禁卡，电动门才会自动打开，门禁卡在电路中的作用与下列电路元件相同的是( )
2.新份理观念「2024甘肃高台月考」写出电路图中各字母所代表的元件名称：D是 ，E是 。
3.新课标科学思维「2022广东深圳中考」如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。
4.新科学思维 「2024广西中考」如图是水果电池和发光二极管(- )组成的电路。下列电路图与其对应的是 ( )
知识点5 通路 断路 短路
5.新物质物理观念「2024江苏徐州中考」如图所示电路，闭合开关，电路所处的状态是 ( )

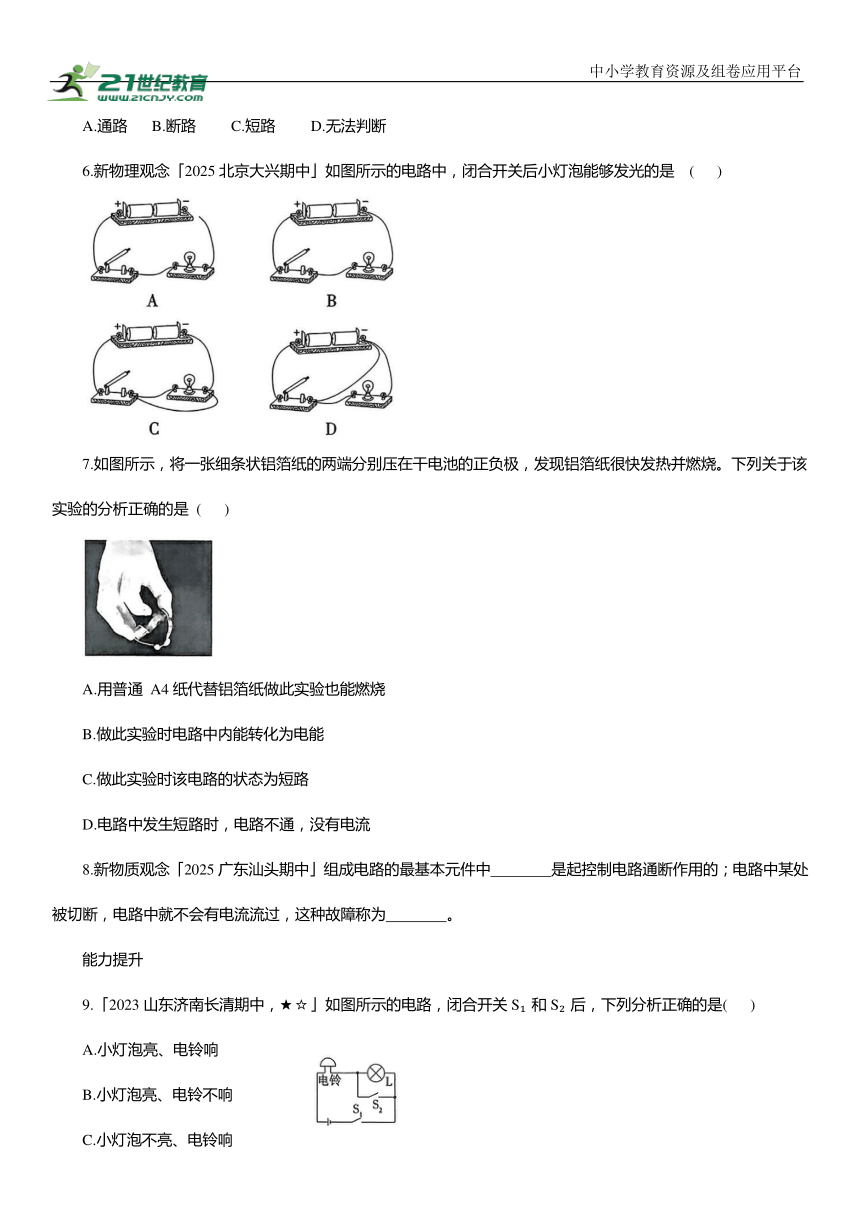

A.通路 B.断路 C.短路 D.无法判断
6.新物理观念「2025北京大兴期中」如图所示的电路中，闭合开关后小灯泡能够发光的是 ( )
7.如图所示，将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸很快发热并燃烧。下列关于该实验的分析正确的是 ( )
A.用普通 A4纸代替铝箔纸做此实验也能燃烧
B.做此实验时电路中内能转化为电能
C.做此实验时该电路的状态为短路
D.电路中发生短路时，电路不通，没有电流
8.新物质观念「2025广东汕头期中」组成电路的最基本元件中 是起控制电路通断作用的；电路中某处被切断，电路中就不会有电流流过，这种故障称为 。
能力提升
9.「2023山东济南长清期中，★☆」如图所示的电路，闭合开关S 和S 后，下列分析正确的是( )
A.小灯泡亮、电铃响
B.小灯泡亮、电铃不响
C.小灯泡不亮、电铃响
D.小灯泡不亮、电铃不响
10.小明连接的电路如图甲所示，闭合开关S后，发现小灯泡L 、L 均不发光，他将一根导线分别接在小灯泡 L 、L 的两端，如图乙、丙所示。闭合开关S后 ( )
A.图乙中，若小灯泡L 发光，则故障是小灯泡L 短路
B.图乙中，若小灯泡L 发光，则故障是小灯泡L 断路
C.图丙中，若小灯泡L 发光，则故障是小灯泡L 短路
D.图丙中，若小灯泡L 发光，则故障是小灯泡L 断路
11.「2025四川成都期中， 按照如图甲所示的电路，用笔画线代替导线，将图乙所示的实物图补充完整。
素养提优
12.跨学科日常生活「2025广东汕头期中」
(1)如图1所示的电路中，闭合开关后将出现 (选填“通路”“断路”或“短路”)，要使电路中两灯都发光，只拆除一根导线，应拆除导线 。
(2)如图2所示，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的导线，为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：
①连接A 和B，将测通器的m端连接在 D上。当n端连接F时小灯泡发光，连接 E时小灯泡不发光，由此可以确定 (填字母，下同)为同一导线的两端。
②为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与 相连，另一端只需接触一根导线就能将两根导线辨别开。
第2节 电流和电路
第1课时 电流和电路
基础夯实
1. D电路中有电流必须同时满足两个条件，有电源且电路是闭合的，A错误；正、负电荷的定向移动均能形成电流，B错误；人们将正电荷定向移动的方向规定为电流方向，C错误；手机充电是将电能转化为化学能储存起来，D正确。故选 D。
2. B电子定向移动的方向与电流的方向相反，所以显像管内电流的方向是从荧光屏到灯丝，故选 B。
3. A“静电释放器”与大地相连，将人体的静电释放，“静电释放器”应由导体制成，“除电”时，人体、“静电释放器”和大地连通构成回路，人体所带电荷经“静电释放器”流向大地，电荷的定向移动形成电流，故A 正确，D错误；人体与衣服摩擦带电，是电荷发生了转移，而不是创造了电荷，故B错误；电流的方向是指正电荷定向移动的方向，带负电的人用手接触“静电释放器”时，负电荷从人体流向“静电释放器”，则电流方向是从“静电释放器”流向人体，故C错误。故选A。
4. A不锈钢尺容易导电，属于导体；橡皮、橡胶手套、陶瓷茶杯均不容易导电，属于绝缘体。故选A。
5C 一般的电路是由电源、用电器、开关和导线组成的，故A 错误，C正确；电动机是用电器，不是电源，故B错误；电池是电源，是提供电能的装置，故D 错误。故选C。
6. A 由图可知,铜片接LED“+”端,LED 发光,说明LED 的连接是正确的，因此铜片相当于电池的正极，A正确；LED发光时，电流从铜片经过LED后流向锌片，B错误；水果电池将化学能转化为电能，C错误；如果将 LED的“+”端接在锌片上，“-”端接在铜片上，由于LED 具有单向导电性，则LED 不导电、不会发光，D错误。故选 A。
7.答案 开关 用电器
解析 手指轻轻触碰感应区，手机识别出正确的指纹后自动开锁，感应区相当于电路中的开关，对手机起控制作用；在给手机充电的过程中，将充电宝的电能转化为手机电池的化学能，在电路中手机电池消耗电能，相当于用电器。
第2课时 电路图、电路的三种状态
民 族汉
I A 电路中的开关控制着电流的通断，门禁卡与电路中的开关作用相同，控制人和车辆的进入，图A 为开关、图B为相连的导线、图C 为电池、图D 为灯泡。故选A。
2.答案 电铃 电动机
解析 在电路图中，“元”代表电铃，“ ”代表电动机。
3.解析 由实物图知，电路中只有电动机一个用电器，开关接在电源正极和电动机之间，将各元件用相应的电路符号画出并用导线连接，注意导线应横平竖直，如图所示。
4. D水果电池相当于电源，由图可知，电路中只有发光二极管一个用电器，电路中无开关，用导线将其连接。故选D。
5. C由电路图知，电源两极直接用导线连接，形成了电源短路，灯泡不发光，故选 C。
6B A图中闭合开关后、电路为断路，小灯泡不能发光，A错误；B图中闭合开关后，电路是通路，小灯泡能发光，B正确；C、D图中闭合开关后，小灯泡被短路，小灯泡不能发光，C、D错误。故选B。
7. C普通A4 纸是绝缘体，若用普通 A4纸代替铝箔纸，电路中没有电流，普通A4 纸不能发热，所以不能燃烧，故A 错误；将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧，说明实验时电路中有较大电流，在电流通过铝箔纸时，电能转化为内能，使铝箔纸温度升高，最终使其燃烧，此时铝箔纸相当于一根导线，电路的状态是短路，故B、D错误，C正确。故选 C。
8.答案 开关 断路
解析 电路中开关是控制电路通断的装置，电路中如果某处被切断，电路中就不会有电流流过，这种故障称为断路。
能力提升
9. C开关都闭合后，灯泡L 被短路，不会发光，但电铃仍能工作。故选 C。
10. D图乙中，将导线连接在小灯泡L 两端，这根导线将小灯泡 L 短路，小灯泡 L 不会发光，若小灯泡L 发光，则说明故障是小灯泡L 断路，故A、B错误；图丙中，将导线连接在小灯泡L 两端，这根导线将小灯泡L 短路，小灯泡L 不会发光，若小灯泡L 发光，则说明故障是小灯泡 L 断路，故C 错误，D正确。故选 D。
11.解析 由电路图可知，电流从电源的正极出发，经开关S 后分成两路，一路流经 L 回到电源的负极，另一路流经S 、L 后回到电源负极，如图所示。
素养提优
12.答案 (1)短路 c (2)①C、E ②E
解析 (1)如图1所示的电路中，闭合开关，电流直接沿导线从电源正极流回电源的负极，所以引起电源短路，会损坏电源；要使电路中的两灯都发光，电流应依次经过两灯泡，故应拆除连接B、D端的导线c。(2)①连接A和B，将测通器的m端连接在 D上。当n端连接F时小灯泡发光，则ABDF 形成通路，由此可确定 C、E为同一根导线的两端；②已确定 C、E为同一根导线的两端，当连接A和C时，测通器的一端必须与 E相连，另一端只需接触一根导线就能将两根导线辨别开。当与D 接触时，若小灯泡发光，说明A 和D、B和 F 分别为同一根导线两端，若不发光，说明A 和F、B和 D 分别为同一根导线两端。
