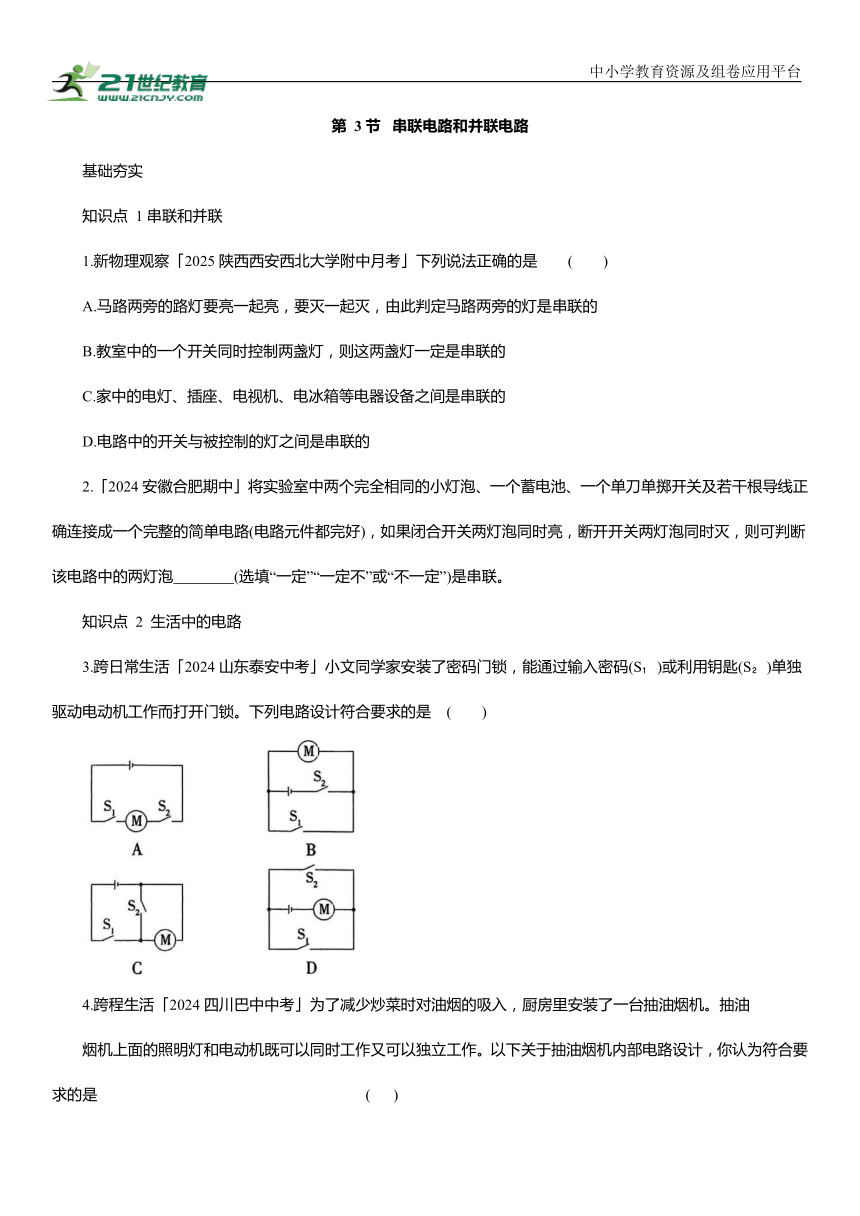

第 3节 串联电路和并联电路
基础夯实
知识点 1串联和并联
1.新物理观察「2025陕西西安西北大学附中月考」下列说法正确的是 ( )
A.马路两旁的路灯要亮一起亮，要灭一起灭，由此判定马路两旁的灯是串联的
B.教室中的一个开关同时控制两盏灯，则这两盏灯一定是串联的
C.家中的电灯、插座、电视机、电冰箱等电器设备之间是串联的
D.电路中的开关与被控制的灯之间是串联的
2.「2024安徽合肥期中」将实验室中两个完全相同的小灯泡、一个蓄电池、一个单刀单掷开关及若干根导线正确连接成一个完整的简单电路(电路元件都完好)，如果闭合开关两灯泡同时亮，断开开关两灯泡同时灭，则可判断该电路中的两灯泡 (选填“一定”“一定不”或“不一定”)是串联。
知识点 2 生活中的电路
3.跨日常生活「2024山东泰安中考」小文同学家安装了密码门锁，能通过输入密码(S )或利用钥匙(S )单独驱动电动机工作而打开门锁。下列电路设计符合要求的是 ( )
4.跨程生活「2024四川巴中中考」为了减少炒菜时对油烟的吸入，厨房里安装了一台抽油烟机。抽油
烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部电路设计，你认为符合要求的是 ( )
能力提升

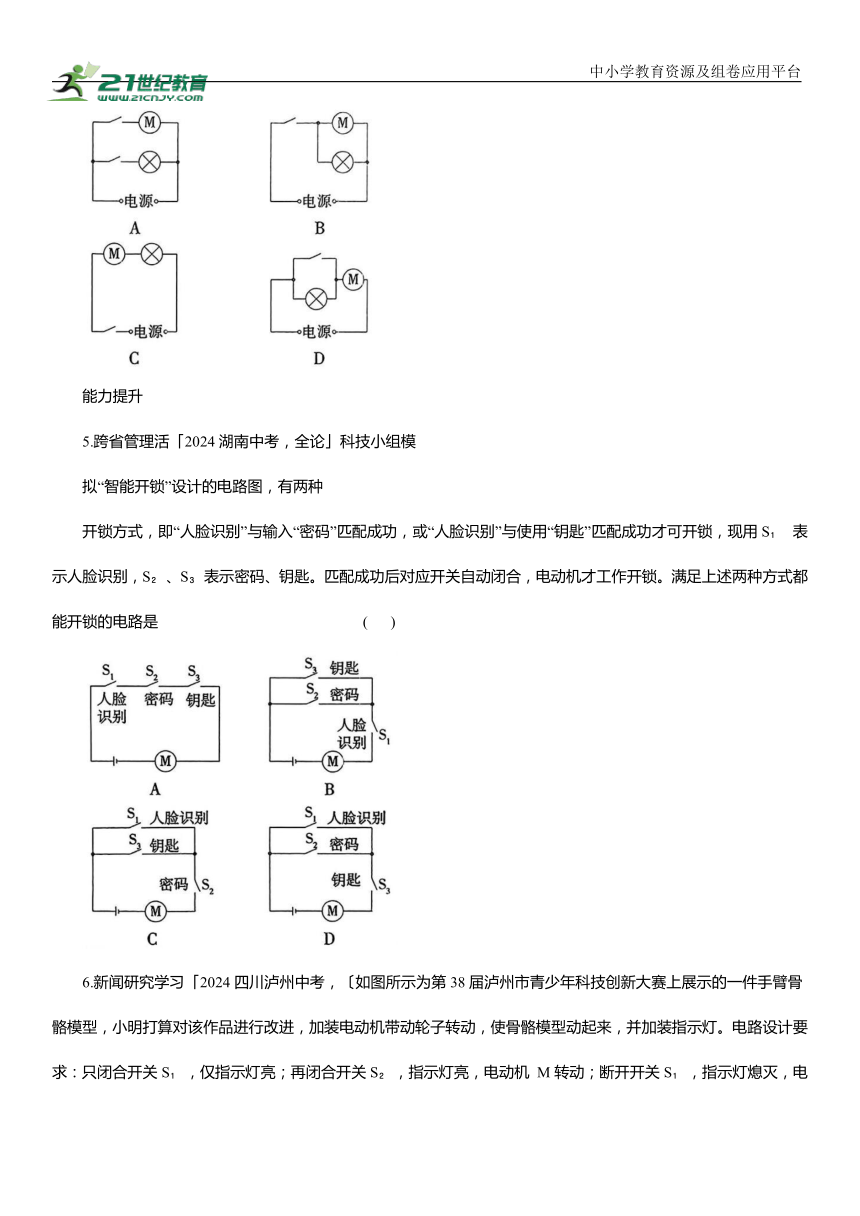

5.跨省管理活「2024湖南中考，全论」科技小组模
拟“智能开锁”设计的电路图，有两种
开锁方式，即“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，现用S 表示人脸识别，S 、S 表示密码、钥匙。匹配成功后对应开关自动闭合，电动机才工作开锁。满足上述两种方式都能开锁的电路是 ( )

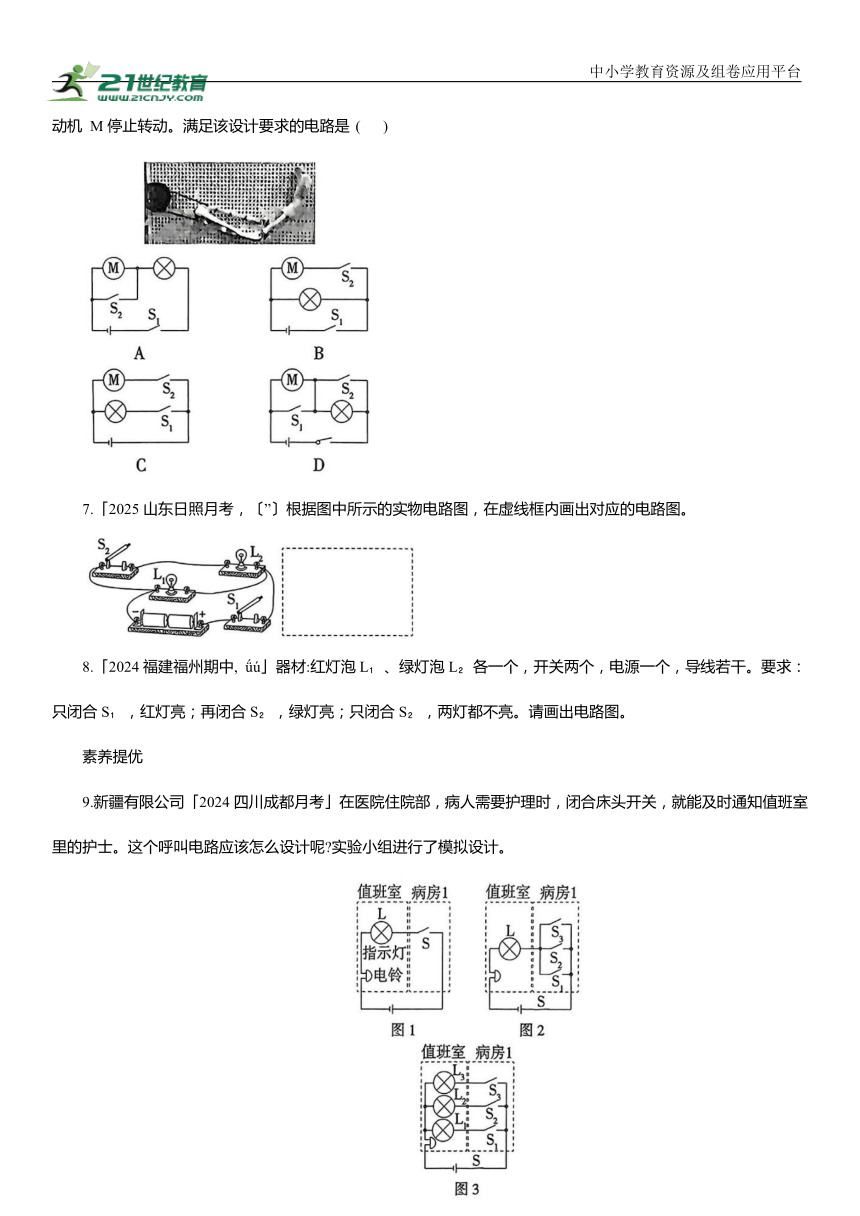

6.新闻研究学习「2024四川泸州中考，〔如图所示为第38届泸州市青少年科技创新大赛上展示的一件手臂骨骼模型，小明打算对该作品进行改进，加装电动机带动轮子转动，使骨骼模型动起来，并加装指示灯。电路设计要求：只闭合开关S ，仅指示灯亮；再闭合开关S ，指示灯亮，电动机 M转动；断开开关S ，指示灯熄灭，电动机 M停止转动。满足该设计要求的电路是 ( )
7.「2025山东日照月考，〔”〕根据图中所示的实物电路图，在虚线框内画出对应的电路图。
8.「2024福建福州期中, ǘú」器材:红灯泡L 、绿灯泡L 各一个，开关两个，电源一个，导线若干。要求：只闭合S ，红灯亮；再闭合S ，绿灯亮；只闭合S ，两灯都不亮。请画出电路图。
素养提优
9.新疆有限公司「2024四川成都月考」在医院住院部，病人需要护理时，闭合床头开关，就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢 实验小组进行了模拟设计。
(1)设计呼叫电路时，下列因素中，不需要考虑的是 。
A.护士工作很忙，要用多种信号提醒
B.能够确定呼叫发出的位置
C.呼叫信号强弱合适
D.值班室是否有护士值班
(2)小李同学以一个病房只有一张病床为例，设计了如图1所示的电路。该电路能不能达到呼叫目的
答: 。
(3)当一个病房有三张病床时，小杨同学设计的电路如图2 所示，小张同学设计的电路如图3所示。对比这两个电路，图3 电路的优点是 。
(4)关于图3所示的呼叫电路，下列说法不合理的是 ( )
A.电源能长时间稳定供电
B.指示灯不要选择节能灯
C.电铃工作时将电能转化为机械能，声音不宜太大
D.病房开关必须安全且使用方便
第3节 串联电路和并联电路
基础夯实
1. D马路两旁的路灯虽然要亮一起亮，要灭一起灭，但它们工作时互不影响，是并联的，A错误；教室中的一个开关同时控制两盏灯，但每盏灯工作时互不影响，是并联的，B错误；家庭电路中的电灯、插座、电视机、电冰箱等电器设备工作时互不影响，是并联的，C错误；电路中的电灯受开关控制，这个灯泡与控制它的开关是串联的，D正确。故选 D。
答案 不一定
解析 当开关闭合时，两灯泡同时亮，当开关断开时，两灯泡同时灭，电路中两灯泡可能有两种连接方式，一种是两灯泡串联，另一种是两灯泡并联，开关接在干路上，故电路中两灯泡不一定是串联。
3. D根据题意知，两个开关都可以单独使电动机工作而打开门锁，两个开关应是并联的，而且电动机位于干路，故选 D。
4. A由题意知，照明灯和电动机都能独立工作，说明它们的连接方式是并联，且两支路上各有一个开关来控制照明灯和电动机，干路没有开关，故选A。
能力提升
5. B由题意知，“人脸识别”与输入“密码”匹配成功，或“人脸识别”与使用“钥匙”匹配成功才可开锁，说明二者中有一个条件满足，电动机就工作，所以“人脸识别”开关与电动机应在干路上，“密码”开关与“钥匙”开关是并联的，故选 B。
6. B当开关S 闭合时仅指示灯亮，再闭合开关S ，指示灯亮，电动机M转动，断开开关S ，指示灯熄灭，电动机M停止转动，说明电动机和指示灯可以独立工作、互不影响，为并联关系，且开关S 位于干路，开关S 位于电动机所在支路，故选B。
7解析 由实物图知，电流从电源正极流出，经过开关S 开始分支，一支经灯泡 L ，另一支经灯泡L 、开关S ，然后两支汇合共同回到电源负极，如图所示。
方法归纳 根据实物图画电路图的方法：(1)先通后补法：根据要求先构成一个通路，然后找到分流点和汇合点，再补全余下的电路；(2)先支后干法：先把用电器按要求并联起来，再连接干路(即把正极、分流点、汇合点、负极连接起来)。
8.解析 由题意知，只闭合S ，红灯亮；再闭合S ，绿灯亮，这说明红灯、绿灯能独立工作，是并联的；只闭合S ，两灯都不亮，说明开关S 在干路上，开关S 在支路上，如图所示。
素养提优
9.答案 (1)D(2)能达到 (3)能够确定发出呼叫的床位 (4)B
解析 (1)设计呼叫电路时，需要护士能够确定呼叫床位的位置，由于护士的工作较多，所以设计电路时，需要用多种信号提醒，提醒信号的强弱要合适，不能影响他人，不需要考虑的因素是值班室是否有护士值班；(2)一个病房只有一张病床，所以只要闭合开关，铃响灯亮，就能达到呼叫目的；(3)由图2可知，闭合三个开关中的任意一个，铃响灯亮，但无法确定是哪个床位呼叫；由图3可知，每个床位都有对应的一个灯，闭合一个开关，铃响灯亮，根据亮的灯可以确定是哪个床位呼叫；(4)为了能随时了解病人的情况，该电路要能长时间稳定工作，故电源要能长时间稳定供电，故A 合理；指示灯选择节能灯，可以省电，故B不合理；电铃声音不宜太大，否则会影响到其他病人的休息，故C合理；病房开关必须安全且使用方便，这样不容易发生触电事故，故D 合理。
