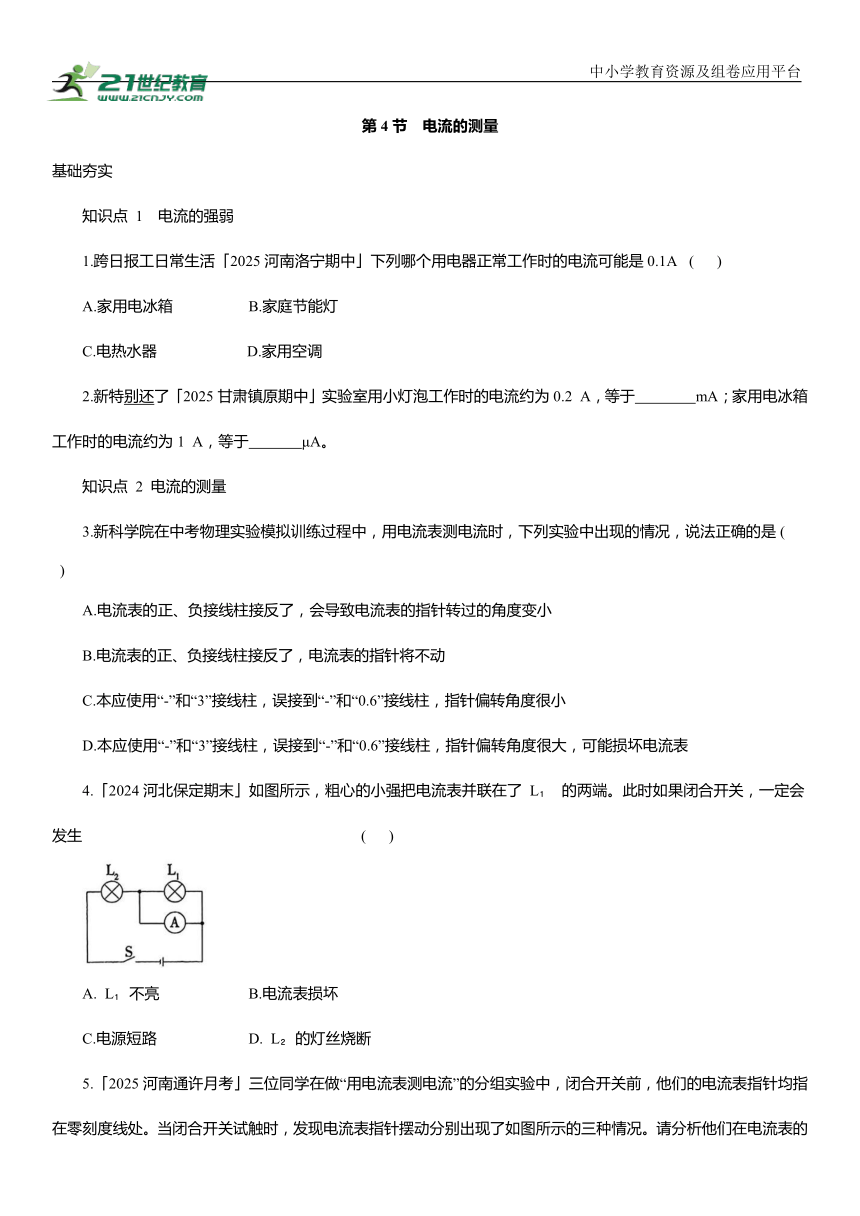

电流的测量
基础夯实
知识点 1 电流的强弱
1.跨日报工日常生活「2025河南洛宁期中」下列哪个用电器正常工作时的电流可能是0.1A ( )
A.家用电冰箱 B.家庭节能灯
C.电热水器 D.家用空调
2.新特别还了「2025甘肃镇原期中」实验室用小灯泡工作时的电流约为0.2 A，等于 mA；家用电冰箱工作时的电流约为1 A，等于 μA。
知识点 2 电流的测量
3.新科学院在中考物理实验模拟训练过程中，用电流表测电流时，下列实验中出现的情况，说法正确的是 ( )
A.电流表的正、负接线柱接反了，会导致电流表的指针转过的角度变小
B.电流表的正、负接线柱接反了，电流表的指针将不动
C.本应使用“-”和“3”接线柱，误接到“-”和“0.6”接线柱，指针偏转角度很小
D.本应使用“-”和“3”接线柱，误接到“-”和“0.6”接线柱，指针偏转角度很大，可能损坏电流表
4.「2024河北保定期末」如图所示，粗心的小强把电流表并联在了 L 的两端。此时如果闭合开关，一定会发生 ( )
A. L 不亮 B.电流表损坏
C.电源短路 D. L 的灯丝烧断
5.「2025河南通许月考」三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了如图所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。
甲的问题： ；
乙的问题： ；
丙的问题： 。
能力提升
6.新科学探究「2023山东泰安中考，「下列电路中，闭合开关后，电流表能正确测量出通过灯泡L 电流的是 ( )
新群厥「2024福建华安期中，金心」某同学用一个双量程电流表测电流时，实际接入电路的是0~0.6A 量程，而他却按0~3 A 的量程读数，结果为2.5 A,则实际电流为 A。

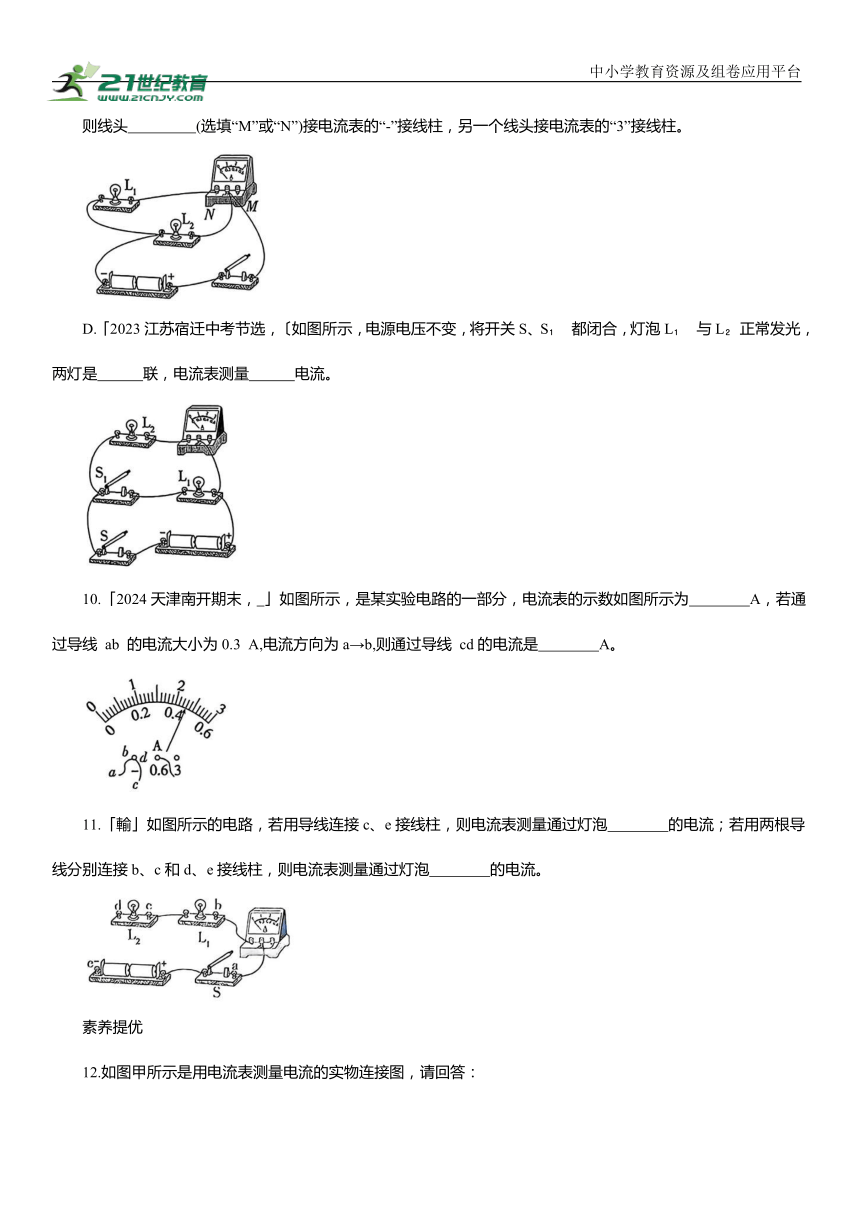

8.如图所示，某物理兴趣小组的同学在“练习使用电流表”实验中，将线头M、N都接到电流表标有“0.6”字样的接线柱上，此时电流表测量的是通过灯 (选填“L ”或“L ”)的电流。若要用电流表测干路中总电流，则线头 (选填“M”或“N”)接电流表的“-”接线柱，另一个线头接电流表的“3”接线柱。
D.「2023江苏宿迁中考节选，〔如图所示，电源电压不变，将开关S、S 都闭合，灯泡L 与L 正常发光，两灯是 联，电流表测量 电流。
10.「2024天津南开期末， 」如图所示，是某实验电路的一部分，电流表的示数如图所示为 A，若通过导线 ab 的电流大小为0.3 A,电流方向为a→b,则通过导线 cd的电流是 A。
11.「輸」如图所示的电路，若用导线连接c、e接线柱，则电流表测量通过灯泡 的电流；若用两根导线分别连接b、c和d、e接线柱，则电流表测量通过灯泡 的电流。
素养提优
12.如图甲所示是用电流表测量电流的实物连接图，请回答：
(1)根据图甲在虚线框中画出对应的电路图；
(2)连接电路时开关应 ，电流表应与被测用电器 联；
(3)图甲中电流表测量的是通过灯泡 的电流，如果电流表的示数如图乙所示，则电流表测出的电流是 A；
(4)如果要用电流表测通过灯 L 和L 的总电流，且只允许移动一根导线，则应将导线 的右端接在电流表的 接线柱上。
第4节电流的测量
基础夯实
1. B家用电冰箱工作时的电流约为1 A，A不符合题意；家庭节能灯工作时的电流约为0.1A，B符合题意；电热水器工作时的电流通常为5~10 A，C不符合题意；家用空调工作时的电流约为5 A，D不符合题意。故选B。
特别提醒常见的电流
计算器中电源的电流 约 100μA
半导体收音机电源的电流 约50mA
手电筒中的电流 约200 mA
家庭节能灯中的电流 约0.1 A
家用电冰箱的电流 约1 A
家用空调器的电流 约5 A
雷电电流 可达2×10 A
2答案 200 1×10°
解析
3. D如果电流表的正、负接线柱接反了，指针会反向偏转，故A、B错误；本应使用“-”和“3”两接线柱，说明电流较大，应使用大量程，若使用小量程，指针偏转角度很大，可能损坏电流表，故C错误，D正确。
4. A电流表在电路中相当于导线，电流表把L 短路，电源不会短路；由于不知道电流的大小，所以电流表和L 的灯丝不一定损坏，故选 A。
5.答案 电流表的正负接线柱接反了 所选的测量范围太大 所选的测量范围太小
解析 甲图中的指针反偏，说明正负接线柱接反了；乙图中的指针偏转角度太小，说明测量范围选大了；丙图中的指针偏转角度太大，说明测量范围选小了。
电流表指针异常偏转分析：(1)闭合开关前，电流表指针没有指在零刻度线处————电流表未调零；(2)闭合开关后，电流表指针反向偏转———电流表的正负接线柱接反；(3)闭合开关后，电流表指针偏转角度过小——测量范围选择过大；(4)闭合开关后，电流表指针偏转角度大于刻度范围————测量范围选择过小。
A 图中，电流表与灯泡L 并联接入电路，L 被短路，不能测量通过灯泡L 的电流；B图所示电路为并联电路，电流表与L 串联在一条支路中，测量通过L 的电流；C图所示电路为并联电路，电流表接在干路中，测量的是干路的总电流，无法直接测量通过L 的电流；D图所示电路为串联电路，电流表能测量通过L 的电流。故选D。
7.答案 0.5
解析 按0~3 A 的量程读数，示数为2.5 A。因为大量程示数为小量程示数的5倍，则按0~0.6A 的量程读数时，示数为
8.答案 L N
解析 将线头M、N都接到电流表的“0.6”接线柱上，电流表接在L 所在的支路上，测通过L 的电流；若用电流表测干路的总电流，应将电流表串联在干路中，选择大量程，故应让线头 M 连接电流表的“3”接线柱，线头N连接电流表的“-”接线柱。
9.答案 并 L、
解析 分析电路图可知，电流的路径有两条，一条经过电流表和 L 、另外一条经过灯泡 L 和S ，所以两灯并联，电流表和L 串联在同一条支路上，所以测L 的电流。
10 答案 0.46 0.76
解析 由图可知，电流表选择0~0.6A 量程，分度值为0.02 A，示数为0.46 A；电流表的正确接法是电流从“+”接线柱流入，从“-”接线柱流出，若导线 ab 中的电流方向为a→b，根据电流的走向，则 ab 中的电流及通过电流表的电流，均通过 cd 导线，此时 0.3 A+0.46 A=0.76 A。
11.答案L L
解析 用导线连接c、e接线柱，电流表与灯泡 L 串联，测量通过灯泡 L 的电流；用两根导线分别连接b、c和d、e，灯泡L 被短路，电流表与灯泡L 串联，测量通过灯泡 L 的电流。
素养提优
12.答案 (1)如图所示 (2)断开 串
(3)L 0.26 (4)b
解析 (1)由图甲可知，灯L 、L 并联，电流表与L 串联，开关位于干路，其对应的电路图如答案图所示。
(2)为了保护电路，连接电路时开关应处于断开状态；用电流表测量电路中的电流时，电流表应与被测用电器串联。
(3)如图甲所示，灯L 、L 并联，L 与电流表串联，因此电流表测 L 中的电流。如图乙所示，电流表使用了0~0.6A的量程,分度值为0.02 A,读数为0.26 A。
(4)要用电流表测通过L 、L 的总电流，应把电流表接在干路上，只需将b导线的右端改接在电流表的“-”接线柱上即可。
