串、并联电路中电流的规律
基础夯实
知识点串、并联电路电流规律的应用

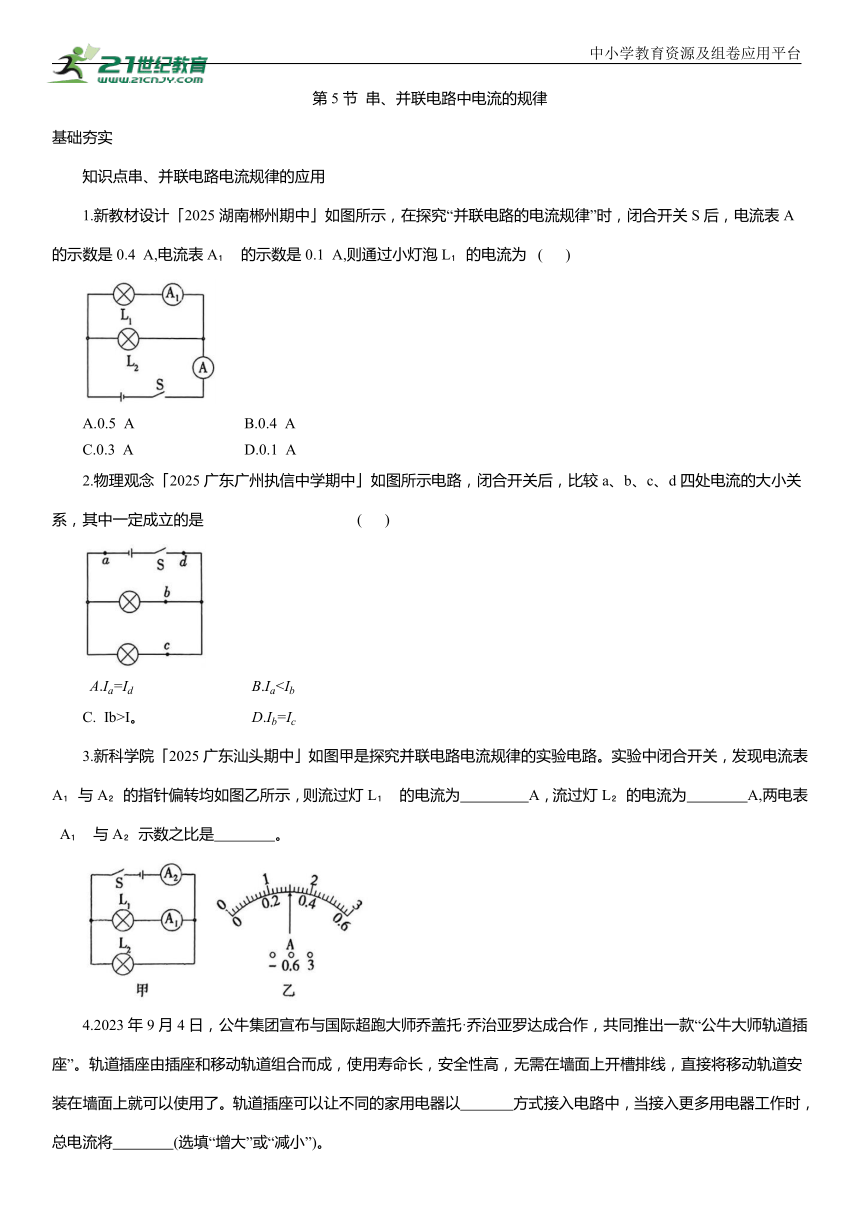

1.新教材设计「2025湖南郴州期中」如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A 的示数是0.4 A,电流表A 的示数是0.1 A,则通过小灯泡L 的电流为 ( )
A.0.5 A B.0.4 A
C.0.3 A D.0.1 A
2.物理观念「2025广东广州执信中学期中」如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小关系，其中一定成立的是 ( )
C. Ib>I。
3.新科学院「2025广东汕头期中」如图甲是探究并联电路电流规律的实验电路。实验中闭合开关，发现电流表A 与A 的指针偏转均如图乙所示，则流过灯L 的电流为 A，流过灯L 的电流为 A,两电表 A 与A 示数之比是 。
4.2023年9月4日，公牛集团宣布与国际超跑大师乔盖托·乔治亚罗达成合作，共同推出一款“公牛大师轨道插座”。轨道插座由插座和移动轨道组合而成，使用寿命长，安全性高，无需在墙面上开槽排线，直接将移动轨道安装在墙面上就可以使用了。轨道插座可以让不同的家用电器以 方式接入电路中，当接入更多用电器工作时，总电流将 (选填“增大”或“减小”)。
能力提升

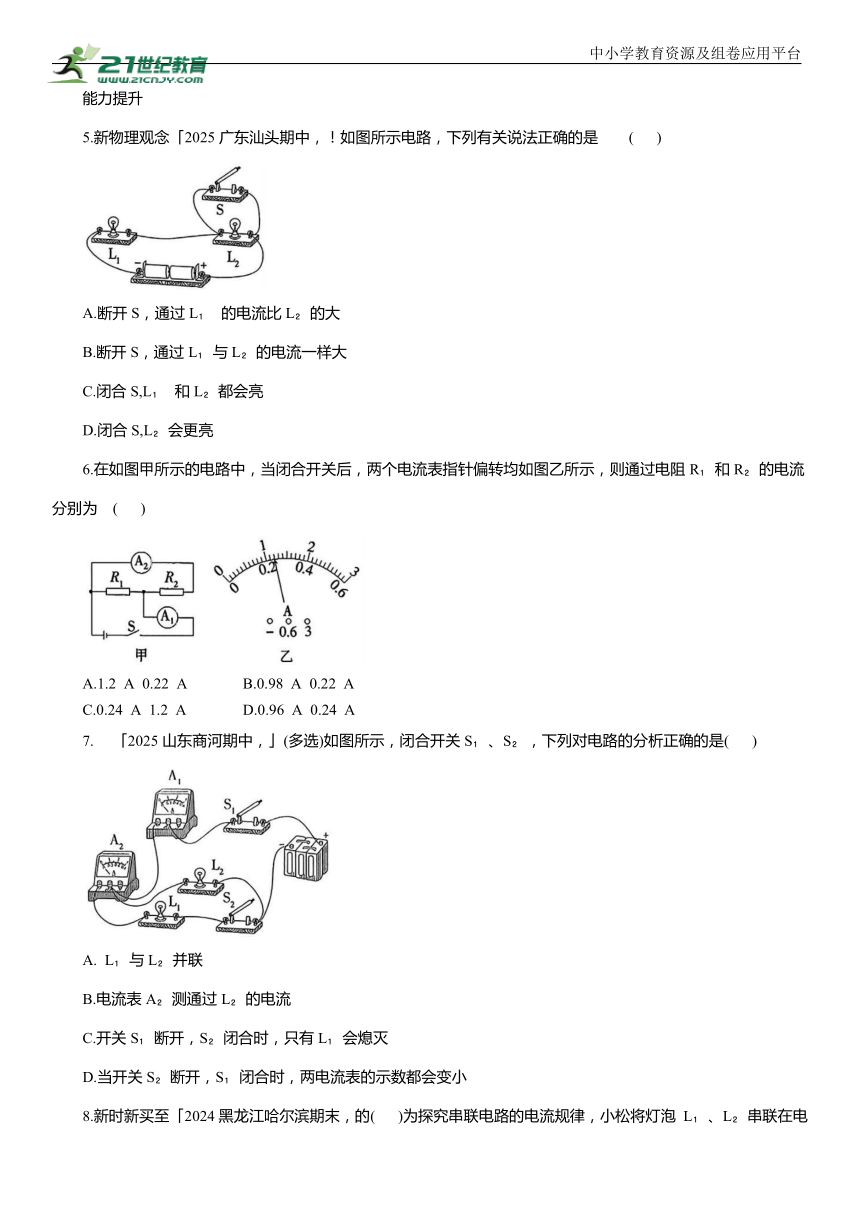

5.新物理观念「2025广东汕头期中，！如图所示电路，下列有关说法正确的是 ( )
A.断开S，通过L 的电流比L 的大
B.断开S，通过L 与L 的电流一样大
C.闭合S,L 和L 都会亮
D.闭合S,L 会更亮
6.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则通过电阻R 和R 的电流分别为 ( )
A.1.2 A 0.22 A B.0.98 A 0.22 A
C.0.24 A 1.2 A D.0.96 A 0.24 A
「2025山东商河期中，」(多选)如图所示，闭合开关S 、S ，下列对电路的分析正确的是( )
A. L 与L 并联
B.电流表A 测通过L 的电流
C.开关S 断开，S 闭合时，只有L 会熄灭
D.当开关S 断开，S 闭合时，两电流表的示数都会变小

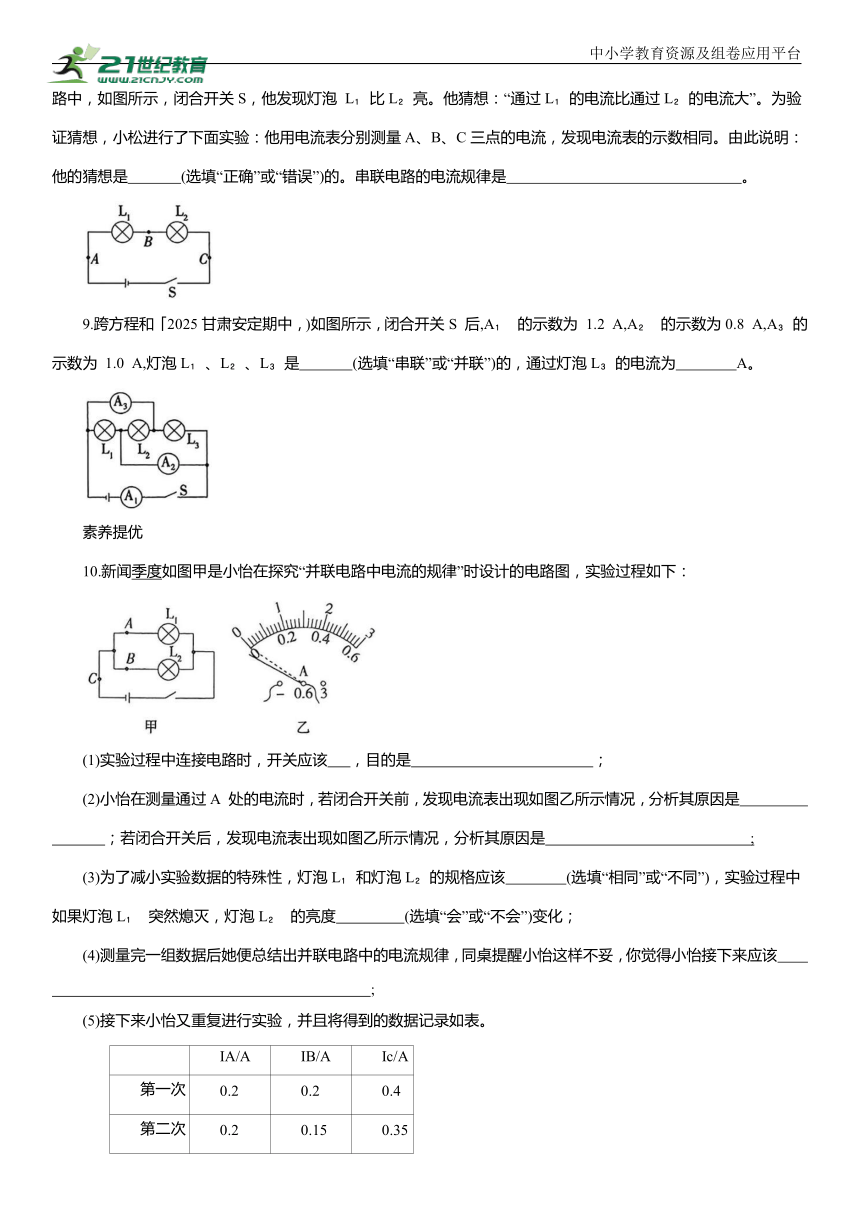

8.新时新买至「2024黑龙江哈尔滨期末，的( )为探究串联电路的电流规律，小松将灯泡 L 、L 串联在电路中，如图所示，闭合开关S，他发现灯泡 L 比L 亮。他猜想：“通过L 的电流比通过L 的电流大”。为验证猜想，小松进行了下面实验：他用电流表分别测量A、B、C三点的电流，发现电流表的示数相同。由此说明：他的猜想是 (选填“正确”或“错误”)的。串联电路的电流规律是 。
9.跨方程和「2025甘肃安定期中，)如图所示，闭合开关S 后,A 的示数为 1.2 A,A 的示数为0.8 A,A 的示数为 1.0 A,灯泡L 、L 、L 是 (选填“串联”或“并联”)的，通过灯泡L 的电流为 A。
素养提优
10.新闻季度如图甲是小怡在探究“并联电路中电流的规律”时设计的电路图，实验过程如下：
(1)实验过程中连接电路时，开关应该 ，目的是 ；
(2)小怡在测量通过A 处的电流时，若闭合开关前，发现电流表出现如图乙所示情况，分析其原因是 ；若闭合开关后，发现电流表出现如图乙所示情况，分析其原因是 ;
(3)为了减小实验数据的特殊性，灯泡L 和灯泡L 的规格应该 (选填“相同”或“不同”)，实验过程中如果灯泡L 突然熄灭，灯泡L 的亮度 (选填“会”或“不会”)变化；
(4)测量完一组数据后她便总结出并联电路中的电流规律，同桌提醒小怡这样不妥，你觉得小怡接下来应该 ;
(5)接下来小怡又重复进行实验，并且将得到的数据记录如表。
IA/A IB/A Ic/A
第一次 0.2 0.2 0.4
第二次 0.2 0.15 0.35
第三次 0.3 0.24 0.54
中小学教育资源及组卷应用平台
分析以上数据可以得出结论： 。(用文字表达)
第5节 串、并联电路中电流的规律
基础夯实
1 D 由电路图可知，两小灯泡并联，电流表A 测干路电流，电流表A 测通过L 所在支路的电流，所以通过小灯泡L 的电流为0.1 A。故选 D。
2. A由电路图知，两灯并联，a、d在干路上，b、c分别在两灯所在的支路上。由并联电路中干路电流等于各支路电流之和可知， 故A 正确，B错误；由于两灯规格未知，Ib和I。的大小关系无法确定，故C、D错误。故选 A。
3.答案 0.3 1.2 1:5
解析 由电路图知，两灯并联，电流表 A 测的是流过灯L 的电流，电流表A 测的是干路电流，并联电路中干路电流等于各支路电流之和，所以A 示数应大于A 的，但两表指针偏转相同，所以电流表A 选用的量程是0~0.6 A,电流表 A 选用的量程是0~3 A,由图知，电流表A 的示数是0.3 A，即流过灯L 的电流是0.3 A;电流表A 的示数是1.5 A,即干路电流为1.5 A;通过灯L 的电流.I =I-I =1.5 A-0.3 A=1.2 A,两电表A 与A 示数之比为0.3 A:1.5 A=1:5。
答案 并联 谱大
解析 不同的家用电器可以独立工作，互不影响，因此不同的家用电器以并联方式接入电路。并联电路中，干路电流等于各支路电流之和，所以当接入更多用电器工作时，总电流增大。
56 串联电路中，电流处处相等，所以断开 S，通过L 与L 的电流一样大，A错误，B正确；闭合S，L 亮，但 L 被短路,不亮,C、D错误。故选B。
串联电路的特点：①串联电路只有一条电流路径；②串联电路中各电路元件相互影响，不能独立工作；③串联电路中，一个开关可以控制整个电路；④串联电路中，电流处处相等。
6. D由电路图知，两电阻并联，电流表A 测干路电流，A 测 R 所在支路的电流，并联电路中干路电流大于各支路电流，且两指针的位置相同，所以，A 的量程为0~3 A,分度值为0.1 A,干路电流I=1.2 A;A 的量程为0~0.6 A,分度值为0.02 A,通过R 所在支路的电流 ，则通过 R 的电流 0.24 A=0.96 A。故选 D。
7. AD 闭合开关S 、S ,A 、L 、S 三个元件在同一支路上，L 单独在一条支路上，是并联电路，A正确；电流表A 与L 串联，电流表 A 测通过L 的电流，B错误；开关S 在干路上，当开关S 断开时，两灯都不发光、C错误；当开关S 断开时，L 所在支路断路，电流变为0，即电流表 A 的示数变为0，L 所在支路电流不受影响，干路电流变小，A 测干路电流，因此电流表A 的示数变小,D 正确。故选A、D。
8答案 错误 串联电路中各处电流相等
解析 为验证猜想，用电流表分别测量图中三点的电流，示数均相同，说明串联电路中电流处处相等，他的猜想是错误的。
9.答案 并联 0.4
解析 由电路图知，电流从电源正极出发，流过电流表A 、开关S后分开，一支经过电流表 A 、灯泡L 回到电源负极，一支经 L 、A 回到电源负极，一支经 A 、L 、A 回到电源负极，因此三个灯泡并联。三灯泡并联，电流表A 测干路电流，电流表A 测通过L 、L 的电流之和，电流表A 测L 、L 中的电流之和。根据并联电路的电流规律可知， 解得： ,即通过灯泡 L 的电流为0.4 A。
素养提优
10.答案 (1)断开 防止因连线错误而烧坏电路元件(2)电流表没有调零 电流表正、负接线柱接反了 (3)不同 不会 (4)换用不同规格的灯泡多次实验 (5)并联电路中，干路电流等于各支路电流之和
解析 (1)为了防止因连线错误而烧坏电路元件，连接电路时，开关应该断开。
(2)在测量A处的电流时，若闭合开关前，发现电流表指针位于零刻度线左侧，原因是电流表没有调零；若闭合开关后，发现电流表的指针反向偏转，原因是电流表正、负接线柱接反了。
(3)为了减小实验数据的特殊性，灯泡 L 和灯泡L 的规格应该不同。并联电路各支路互不影响，实验过程中如果灯泡L 突然熄灭，灯泡L 的亮度不会变化。
(4)为得出普遍性的结论，小怡测完一组数据后，接下来应该做的是换用不同规格的小灯泡多次实验，再测出几组数据。
(5)由表中数据得出的结论是并联电路中，干路电流等于各支路电流之和。
