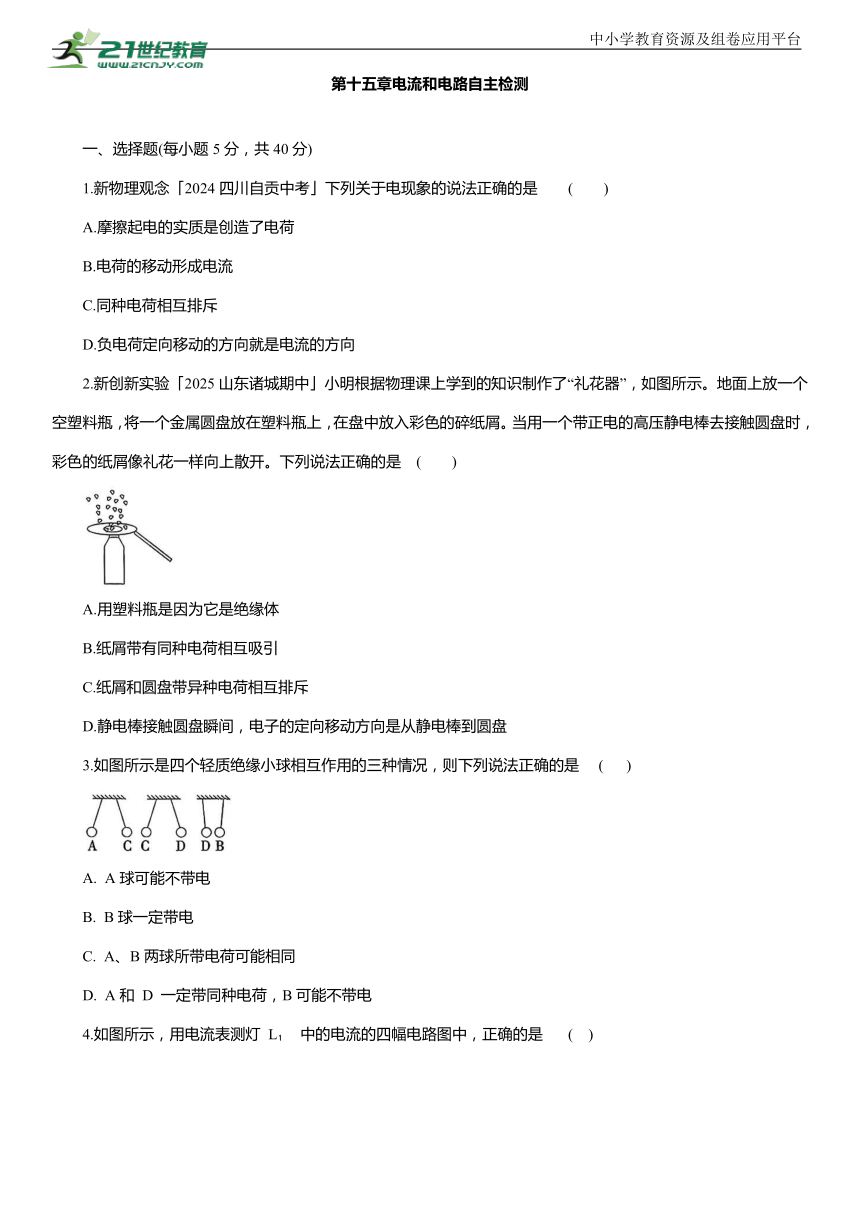

第十五章电流和电路自主检测
一、选择题(每小题5分，共40分)
1.新物理观念「2024四川自贡中考」下列关于电现象的说法正确的是 ( )
A.摩擦起电的实质是创造了电荷
B.电荷的移动形成电流
C.同种电荷相互排斥
D.负电荷定向移动的方向就是电流的方向
2.新创新实验「2025山东诸城期中」小明根据物理课上学到的知识制作了“礼花器”，如图所示。地面上放一个空塑料瓶，将一个金属圆盘放在塑料瓶上，在盘中放入彩色的碎纸屑。当用一个带正电的高压静电棒去接触圆盘时，彩色的纸屑像礼花一样向上散开。下列说法正确的是 ( )
A.用塑料瓶是因为它是绝缘体
B.纸屑带有同种电荷相互吸引
C.纸屑和圆盘带异种电荷相互排斥
D.静电棒接触圆盘瞬间，电子的定向移动方向是从静电棒到圆盘
3.如图所示是四个轻质绝缘小球相互作用的三种情况，则下列说法正确的是 ( )
A. A球可能不带电
B. B球一定带电
C. A、B两球所带电荷可能相同
D. A和 D 一定带同种电荷，B可能不带电

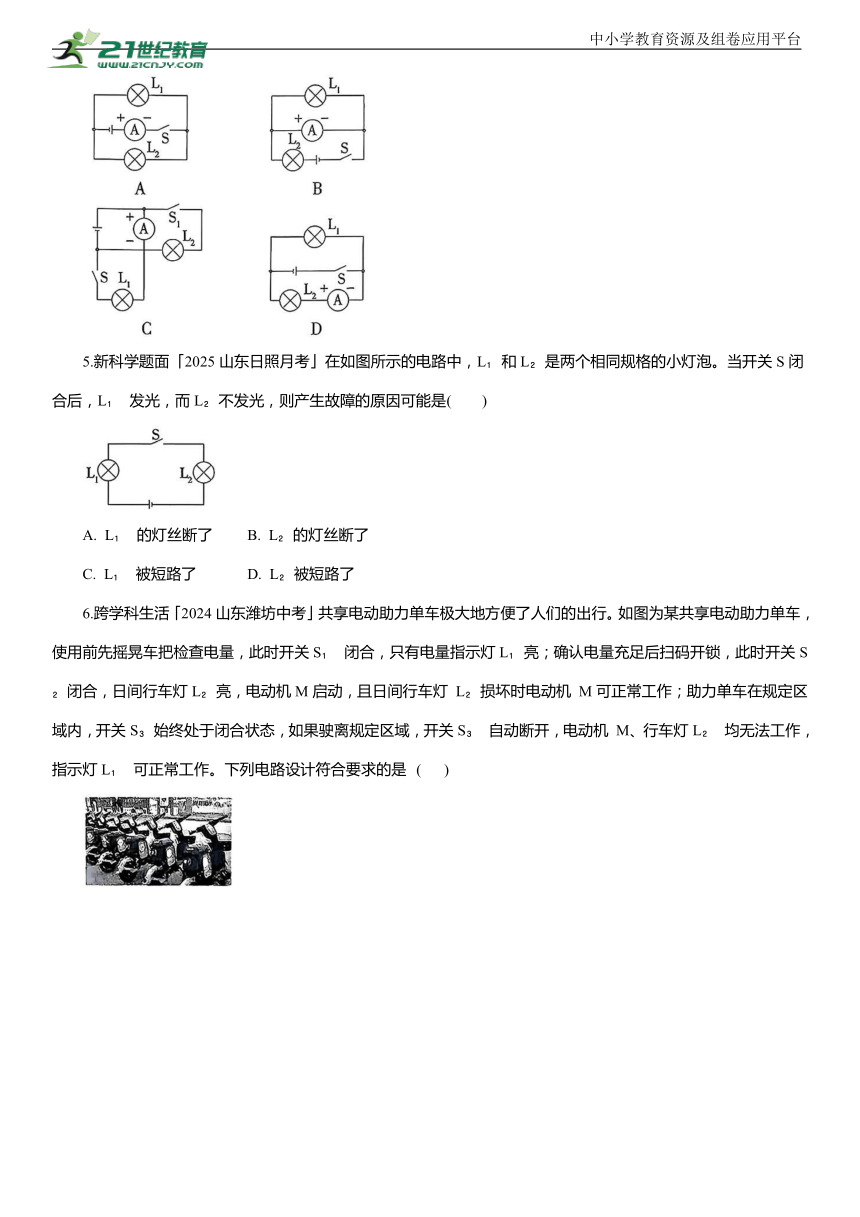

4.如图所示，用电流表测灯 L 中的电流的四幅电路图中，正确的是 ( )
5.新科学题面「2025山东日照月考」在如图所示的电路中，L 和L 是两个相同规格的小灯泡。当开关S闭合后，L 发光，而L 不发光，则产生故障的原因可能是 ( )
A. L 的灯丝断了 B. L 的灯丝断了
C. L 被短路了 D. L 被短路了

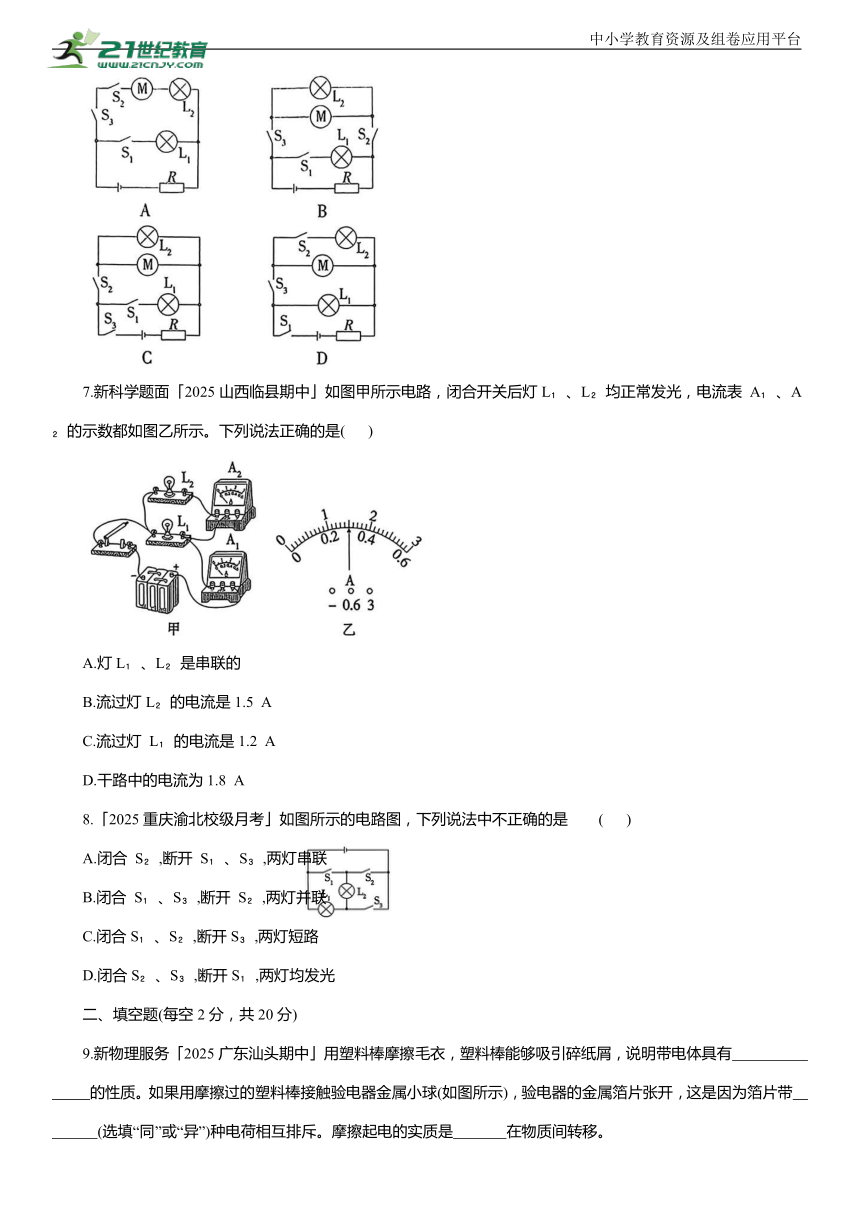

6.跨学科生活「2024山东潍坊中考」共享电动助力单车极大地方便了人们的出行。如图为某共享电动助力单车，使用前先摇晃车把检查电量，此时开关S 闭合，只有电量指示灯L 亮；确认电量充足后扫码开锁，此时开关S 闭合，日间行车灯L 亮，电动机M启动，且日间行车灯 L 损坏时电动机 M可正常工作；助力单车在规定区域内，开关S 始终处于闭合状态，如果驶离规定区域，开关S 自动断开，电动机 M、行车灯L 均无法工作，指示灯L 可正常工作。下列电路设计符合要求的是 ( )
7.新科学题面「2025山西临县期中」如图甲所示电路，闭合开关后灯L 、L 均正常发光，电流表 A 、A 的示数都如图乙所示。下列说法正确的是( )
A.灯L 、L 是串联的
B.流过灯L 的电流是1.5 A
C.流过灯 L 的电流是1.2 A
D.干路中的电流为1.8 A
8.「2025重庆渝北校级月考」如图所示的电路图，下列说法中不正确的是 ( )
A.闭合 S ,断开 S 、S ,两灯串联
B.闭合 S 、S ,断开 S ,两灯并联
C.闭合S 、S ,断开S ,两灯短路
D.闭合S 、S ,断开S ,两灯均发光
二、填空题(每空2分，共20分)

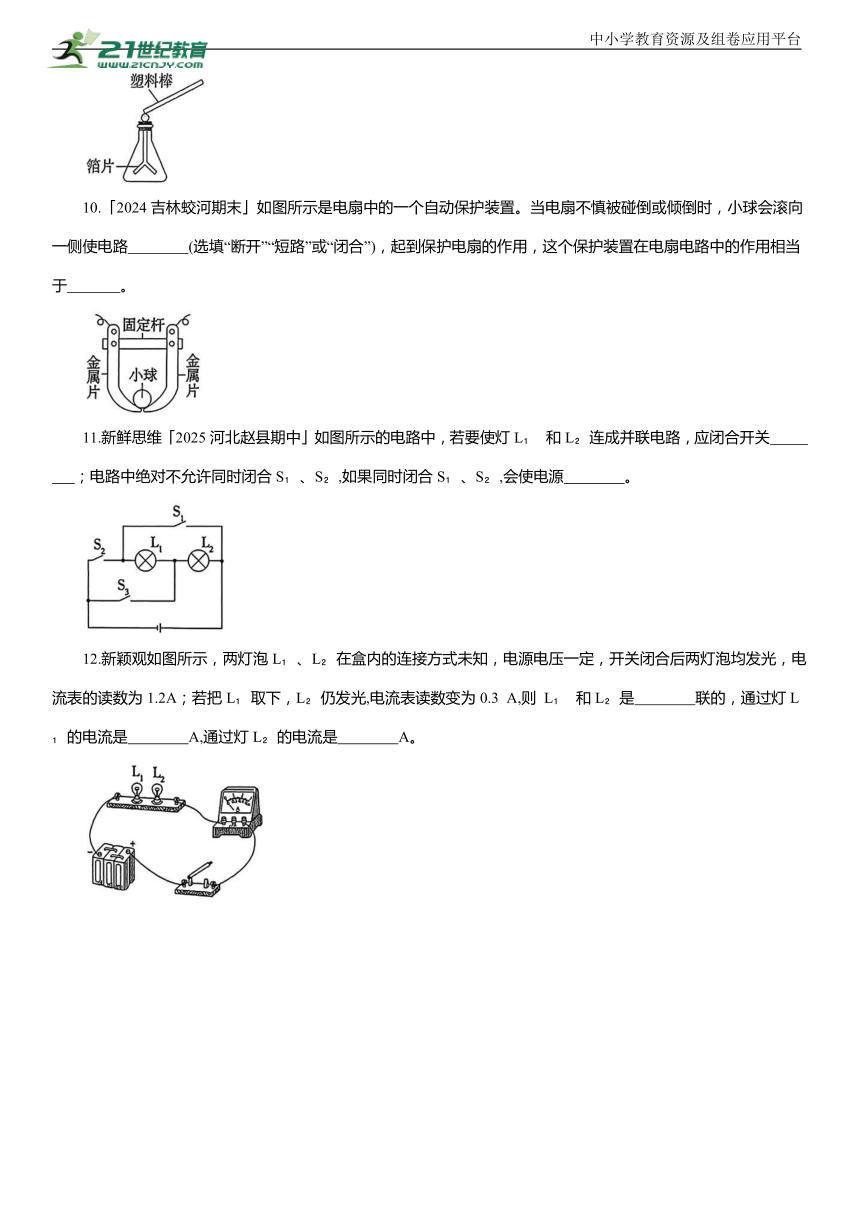

9.新物理服务「2025广东汕头期中」用塑料棒摩擦毛衣，塑料棒能够吸引碎纸屑，说明带电体具有 的性质。如果用摩擦过的塑料棒接触验电器金属小球(如图所示)，验电器的金属箔片张开，这是因为箔片带 (选填“同”或“异”)种电荷相互排斥。摩擦起电的实质是 在物质间转移。
10.「2024吉林蛟河期末」如图所示是电扇中的一个自动保护装置。当电扇不慎被碰倒或倾倒时，小球会滚向一侧使电路 (选填“断开”“短路”或“闭合”)，起到保护电扇的作用，这个保护装置在电扇电路中的作用相当于 。
11.新鲜思维「2025河北赵县期中」如图所示的电路中，若要使灯L 和L 连成并联电路，应闭合开关 ；电路中绝对不允许同时闭合S 、S ,如果同时闭合S 、S ,会使电源 。
12.新颖观如图所示，两灯泡L 、L 在盒内的连接方式未知，电源电压一定，开关闭合后两灯泡均发光，电流表的读数为1.2A；若把L 取下，L 仍发光,电流表读数变为0.3 A,则 L 和L 是 联的，通过灯L 的电流是 A,通过灯L 的电流是 A。
中小学教育资源及组卷应用平台

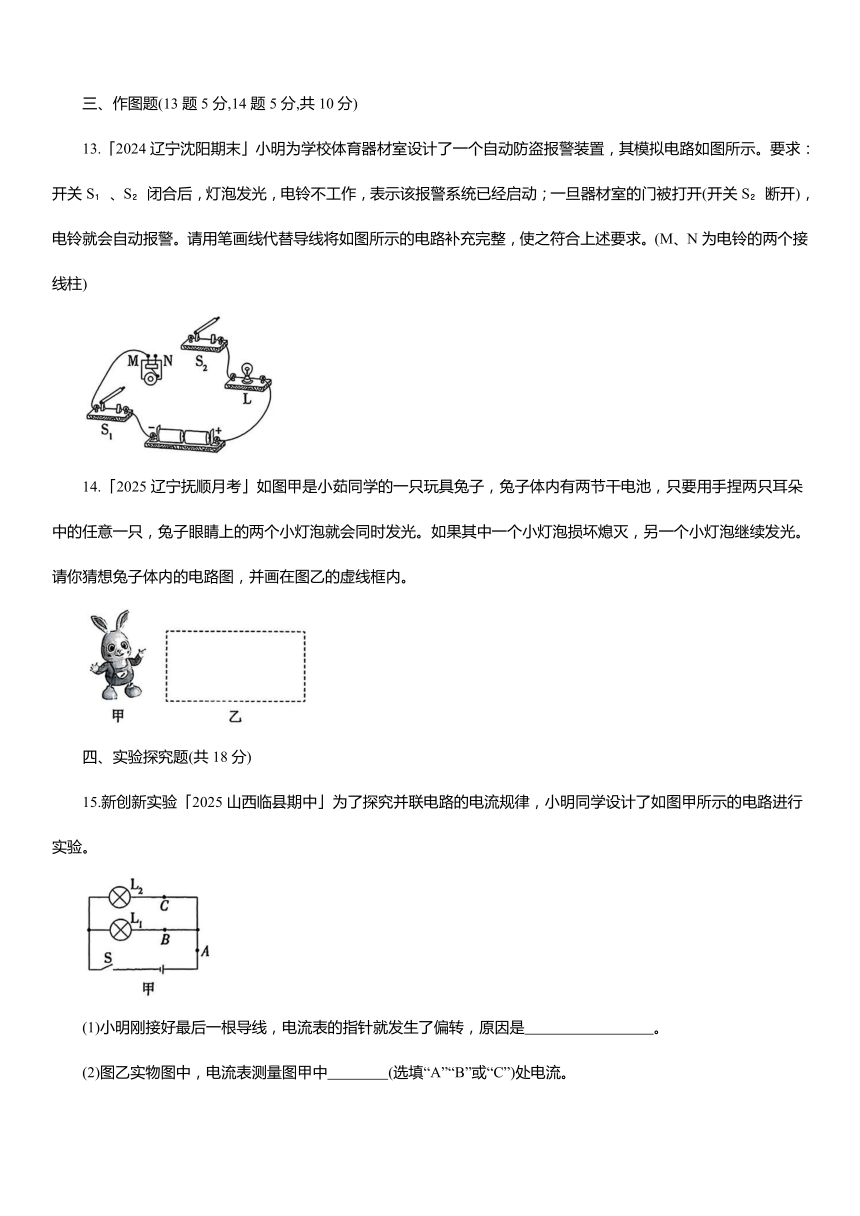

三、作图题(13题5分,14题5分,共10分)
13.「2024辽宁沈阳期末」小明为学校体育器材室设计了一个自动防盗报警装置，其模拟电路如图所示。要求：开关S 、S 闭合后，灯泡发光，电铃不工作，表示该报警系统已经启动；一旦器材室的门被打开(开关S 断开)，电铃就会自动报警。请用笔画线代替导线将如图所示的电路补充完整，使之符合上述要求。(M、N为电铃的两个接线柱)
14.「2025辽宁抚顺月考」如图甲是小茹同学的一只玩具兔子，兔子体内有两节干电池，只要用手捏两只耳朵中的任意一只，兔子眼睛上的两个小灯泡就会同时发光。如果其中一个小灯泡损坏熄灭，另一个小灯泡继续发光。请你猜想兔子体内的电路图，并画在图乙的虚线框内。
四、实验探究题(共18分)
15.新创新实验「2025山西临县期中」为了探究并联电路的电流规律，小明同学设计了如图甲所示的电路进行实验。
(1)小明刚接好最后一根导线，电流表的指针就发生了偏转，原因是 。
(2)图乙实物图中，电流表测量图甲中 (选填“A”“B”或“C”)处电流。
(3)图乙中移动一根导线就可以测量通过L 的电流，请你在移动的导线上画“×”，并用笔画线代替导线正确连接电路。
(4)在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的现象，出现该现象的原因是 。
(5)在排除故障后，某次小明用电流表测量C处电流的示数如图丁所示，则电流表的示数为 A。
(6)小明完成了一次测量后，接下来应该换用 (选填“相同”或“不同”)规格的灯泡进行多次实验，得到多组实验数据如表，分析数据，可得出实验的结论：在并联电路中，干路电流 (选填“大于”“小于”或“等于”)各支路电流之和。
次数 IB/A Ic/A IA/A
1 0.12 0.12 0.23
2 0.16 0.20 0.36
3 0.12 0.24 0.36
4 0.14 0.16 0.28
(7)小明使用该实验器材继续研究“串联电路的电流规律”，所接电路图如图戊所示。他实验时根据电流表A 指针偏转角度比 A 小得多判断“串联电路中各处的电流不等”。请你指出造成该判断错误的可能原因是： 。
五、计算题(16题6分,17题6分,共12分)
16.新国学思维「2025广东惠州一中期中」在如图所示的电路中，电源保持不变，L 和L 是两个不同规格的灯泡。求：
(1)只闭合 S 时，若电流表 A 的示数为0.15 A,通过L 和L 的电流;
(2)当闭合S 和S 时，若电流表A 的示数为0.8 A,通过 L 的电流为0.6 A,通过L 的电流。
17.「2024广东台山新宁中学期中」某同学在做“用电流表测量电流”的实验中所用的电路如图甲所示，他按电路图正确连接电路并闭合开关S后，电流表 A 、A 的指针位置分别如图乙中a、b所示。则:
(1)该电路属于串联电路还是并联电路
(2)电流表 A 、A 的示数分别是多少
(3)通过灯L 的电流多大
第十五章自主检测
1. C摩擦起电的实质是电子的转移，A错误；电荷的定向移动形成电流，B错误；同种电荷相互排斥，异种电荷相互吸引，C正确；把正电荷定向移动的方向规定为电流方向，负电荷定向移动的方向与电流方向相反，D错误。故选C。
2. A用塑料瓶是因为它是绝缘体，A正确；纸屑带有同种电荷，同种电荷相互排斥，所以纸屑像礼花一样向上散开，B错误；纸屑和圆盘带同种电荷相互排斥，C错误；静电棒接触圆盘瞬间，由于静电棒带正电，电子的定向移动方向是从圆盘到静电棒，D错误。故选 A。
3. D由图知，A和C互相排斥，则A 一定带电，故A 错误。C和D互相排斥，则C 和 D 一定带电；因 D 和B互相吸引，则B 可能带电，也可能不带电，故B 错误。如果B带电，由图知D、B带异种电荷，A、C、D带同种电荷，则A、B两球所带电荷不相同，综上所述，A、B两球所带电荷不可能相同，A、C、D一定带同种电荷，B可能不带电，故C 错误，D正确。故选D。
4. C电流表在干路上测的是干路的电流，故A 错误；电流表与L 并联了，故B 错误；电流表与 L 串联，且正负接线柱的接法正确，故C 正确；电流表与L 串联了，测的是L 中的电流，且正负接线柱接反了，故D错误。故选C。
5. D 由图知，小灯泡L 和L 串联，只有L 发光，说明电路中有电流通过，不是断路故障，因此故障原因只能是L 被短路。故选 D。
方法归纳 串联电路中，电流只有一条路径，故障包括短路和断路，断路时，电路中没有电流，所有用电器都不能工作；短路时，电路中有电流通过，被短路的用电器不能工作。
6. B共享电动助力单车使用前先摇晃车把检查电量，此时开关S 闭合，只有电量指示灯L 亮，说明S 与
L 串联接入电源两端；确认电量充足后扫码开锁，此时开关S 闭合，日间行车灯L 亮起，电动机M启动，且日间行车灯L 损坏时电动机 M可正常工作，说明L 与电动机M并联，开关S 位于L 与电动机M并联电路的干路上；共享电动助力单车在规定区域内，开关S 始终处于闭合状态，如果驶离规定区域，开关S 自动断开，电动机 M、行车灯L 均无法工作，指示灯L 可正常工作，说明开关S 位于L 与电动机M并联电路的干路上。故选 B。
7. C由图甲知，闭合开关后两灯并联，A 测干路电流，A 测L 所在支路的电流，A 选的是0~3 A量程，分度值为0.1 A,示数为1.5 A,即干路电流I=1.5 A;A 选的是0~0.6 A 量程,分度值为0.02 A,示数为0.3 A,即通过L 的电流 ，则通过L 的电流I =I-I =1.5 A-0.3 A=1.2 A。故选 C。
3 7 闭合S ,断开S 、S ,L 、L 顺次连接,因此 L 、L 串联,故A 正确;闭合S 、S ,断开S ,L 、L 并列在两点之间,因此L 、L 并联,故 B 正确;闭合S 、S ,断开S ，电流经导线直接回到电源的负极，会造成两灯短路，即电源短路，故 C 正确；闭合S 、S ，断开S ，电路为L 的简单电路，L 被短路，所以L 亮、L 不亮，故 D 错误。故选 D。
9.答案 吸引轻小物体 同 电子
解析 用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引。当验电器与带电的塑料棒接触后，验电器的金属箔片都带上了同种电荷，由于同种电荷相互排斥，因此两金属箔片会张开一定的角度。摩擦起电的实质是电子在物质间转移。
10答案 断开 开关
解析 由图知，当电扇没有倾斜时，电扇能够正常工作，说明电路是通路状态；当电扇发生倾斜或倾倒时，小球就会滚向一侧使电路断开。说明小球能够控制电扇的工作状态，相当于开关。
11.答案 S 、S 短路
解析 要使两灯连成并联电路，应闭合开关S 、S ，使电流分别经过两灯泡。如果同时闭合开关S 、S ，电流从电源正极出发，不经过任何用电器直接流回电源负极，会使电源短路。
12.答案 并 0.9 0.3
解析 由题意知，L 、L 独立工作，互不影响，L 和L 是并联的；由图可知，闭合开关后电流表测干路上的电流，则/=1.2 A；取下L 时，电流表测通过L 的电流，则. 由 得，通过灯 L 的电流
13 解析 开关S 、S 闭合后，灯泡发光，电铃不工作，为灯泡的简单电路，开关S 断开后，电铃自动报警说明S 闭合时电铃被短路，可知S 与电铃并联，如图所示。
14.解析 由题知，兔子体内有两节干电池，只要用手捏任意一只耳朵，兔子眼睛上的两个小灯泡都会同时发光，说明两个开关并联后，再与两个小灯泡串联；其中一个小灯泡熄灭，而另一个小灯泡继续发光，说明两个小灯泡并联，如图所示。
15.答案 (1)连接电路时开关没有断开 (2)1
(3)如图所示 (4)电流表未调零 (5)0.24
(6)不同 等于 (7)两个电流表所选量程不同
解析 (1)在连接电路时，若小明刚接好最后一根导线，电流表的指针就发生了偏转，则他在连接电路时
忘了断开开关；(2)图乙电流表接在干路上，此时电流表测量的是A处的电流；(3)移动后电流表测量的是C处的电流，应使电流表与L 串联，如答案图所示；(4)在测量电流的过程中，闭合开关前电流表的指针出现了如图丙所示的情况，原因是电流表未进行调零；(5)由图丁可知，电流表选用的量程为0~0.6A,分度值为0.02A,示数为0.24 A;(6)实验中应换用不同规格的灯泡进行多次实验，由表格数据可知，在各组实验中 根据多次测量的结果可得出实验的结论：在并联电路中，干路电流等于各支路电流之和；(7)根据串联电路电流规律可知，串联电路中电流处处相等，两电流表指针偏转角度差得多可能是两个电流表选用的量程不同。
解析 (1)由图可知，只闭合S 时，L 与L 串联，电流表A测电路中的电流。已知电流表A 的示数为0.15 A，由于串联电路中各处的电流相等，因此通过L 和L 的电流均为0.15 A;
(2)当闭合S 和S 时,L 与L 并联,电流表A 测干路中的电流。已知电流表A 的示数，即干路中的电流I=0.8 A,通过L 的电流. ，由于并联电路中干路电流等于各支路电流之和，因此通过L 的电流I =I-I =0.8 A-0.6 A=0.2 A。
解析 (1)由电路图可知，L 与 L 并联，电流表A 测L 支路的电流，电流表A 测干路电流；
(2)因并联电路中干路电流等于各支路电流之和，且图乙中电流表A 指针的偏转角度小于电流表A 指针的偏转角度，所以，电流表 A 的量程为0~0.6A，分度值为0.02 A,示数
干路电流表A 的量程为0~3 A，分度值为0.1 A，示数I=1.5 A;
(3)通过灯 L 的电流
