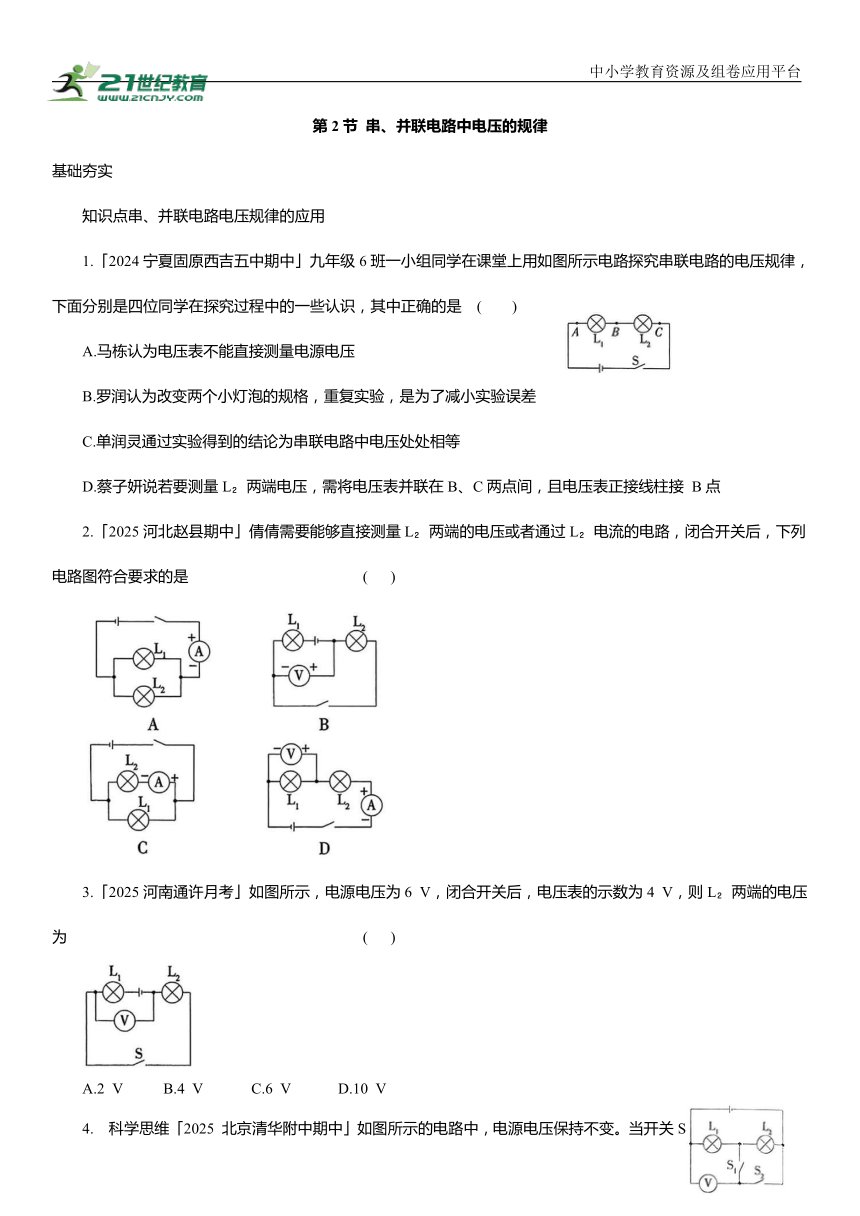

第2节 串、并联电路中电压的规律
基础夯实
知识点串、并联电路电压规律的应用
1.「2024宁夏固原西吉五中期中」九年级6班一小组同学在课堂上用如图所示电路探究串联电路的电压规律，下面分别是四位同学在探究过程中的一些认识，其中正确的是 ( )
A.马栋认为电压表不能直接测量电源电压
B.罗润认为改变两个小灯泡的规格，重复实验，是为了减小实验误差
C.单润灵通过实验得到的结论为串联电路中电压处处相等
D.蔡子妍说若要测量L 两端电压，需将电压表并联在B、C两点间，且电压表正接线柱接 B点
2.「2025河北赵县期中」倩倩需要能够直接测量L 两端的电压或者通过L 电流的电路，闭合开关后，下列电路图符合要求的是 ( )
3.「2025河南通许月考」如图所示，电源电压为6 V，闭合开关后，电压表的示数为4 V，则L 两端的电压为 ( )
A.2 V B.4 V C.6 V D.10 V

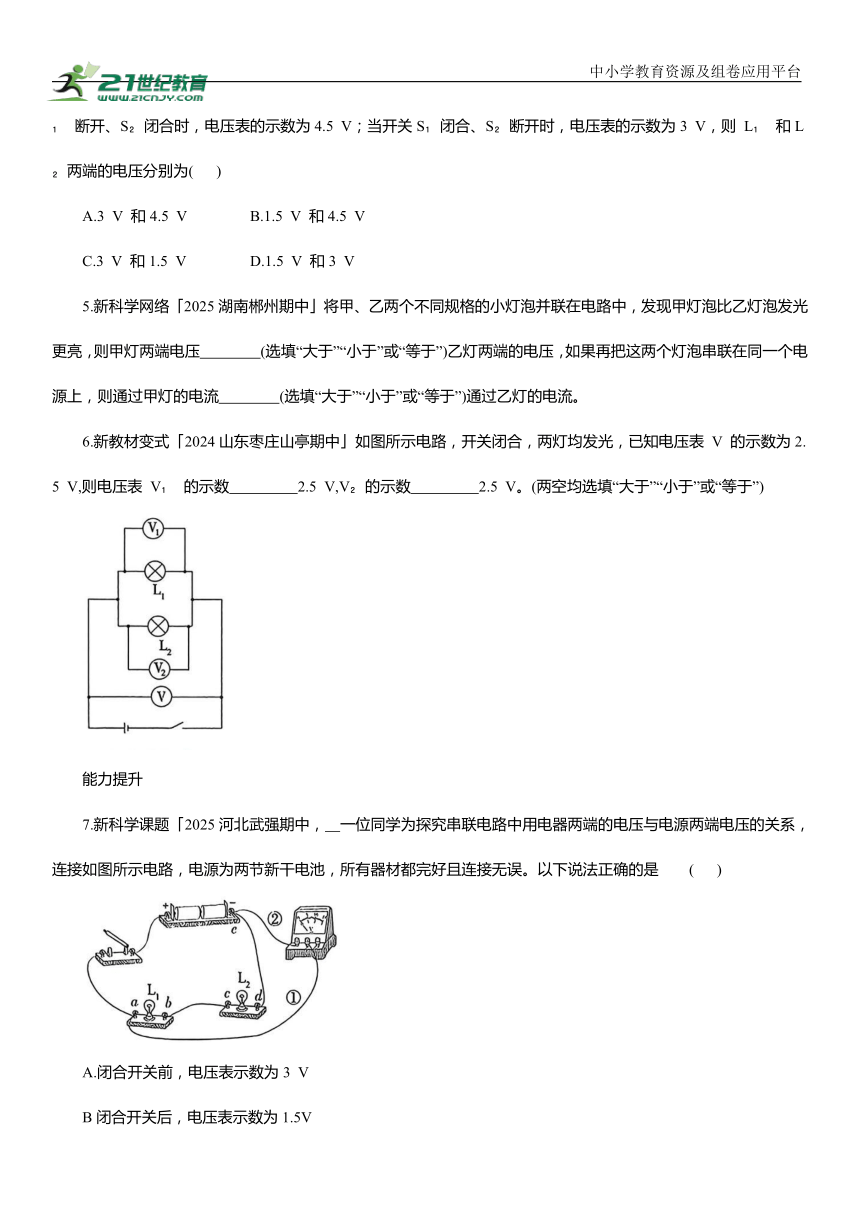

4. 科学思维「2025 北京清华附中期中」如图所示的电路中，电源电压保持不变。当开关S 断开、S 闭合时，电压表的示数为4.5 V；当开关S 闭合、S 断开时，电压表的示数为3 V，则 L 和L 两端的电压分别为( )
A.3 V 和4.5 V B.1.5 V 和4.5 V
C.3 V 和1.5 V D.1.5 V 和3 V
5.新科学网络「2025湖南郴州期中」将甲、乙两个不同规格的小灯泡并联在电路中，发现甲灯泡比乙灯泡发光更亮，则甲灯两端电压 (选填“大于”“小于”或“等于”)乙灯两端的电压，如果再把这两个灯泡串联在同一个电源上，则通过甲灯的电流 (选填“大于”“小于”或“等于”)通过乙灯的电流。
6.新教材变式「2024山东枣庄山亭期中」如图所示电路，开关闭合，两灯均发光，已知电压表 V 的示数为2.5 V,则电压表 V 的示数 2.5 V,V 的示数 2.5 V。(两空均选填“大于”“小于”或“等于”)
能力提升
7.新科学课题「2025河北武强期中， 一位同学为探究串联电路中用电器两端的电压与电源两端电压的关系，连接如图所示电路，电源为两节新干电池，所有器材都完好且连接无误。以下说法正确的是 ( )
A.闭合开关前，电压表示数为3 V
B闭合开关后，电压表示数为1.5V
C.若只将②线由e改接到b，闭合开关后，电压表示数一定为1.5 V
D.若要测量L 两端电压，只需将①线由a改接到b即可

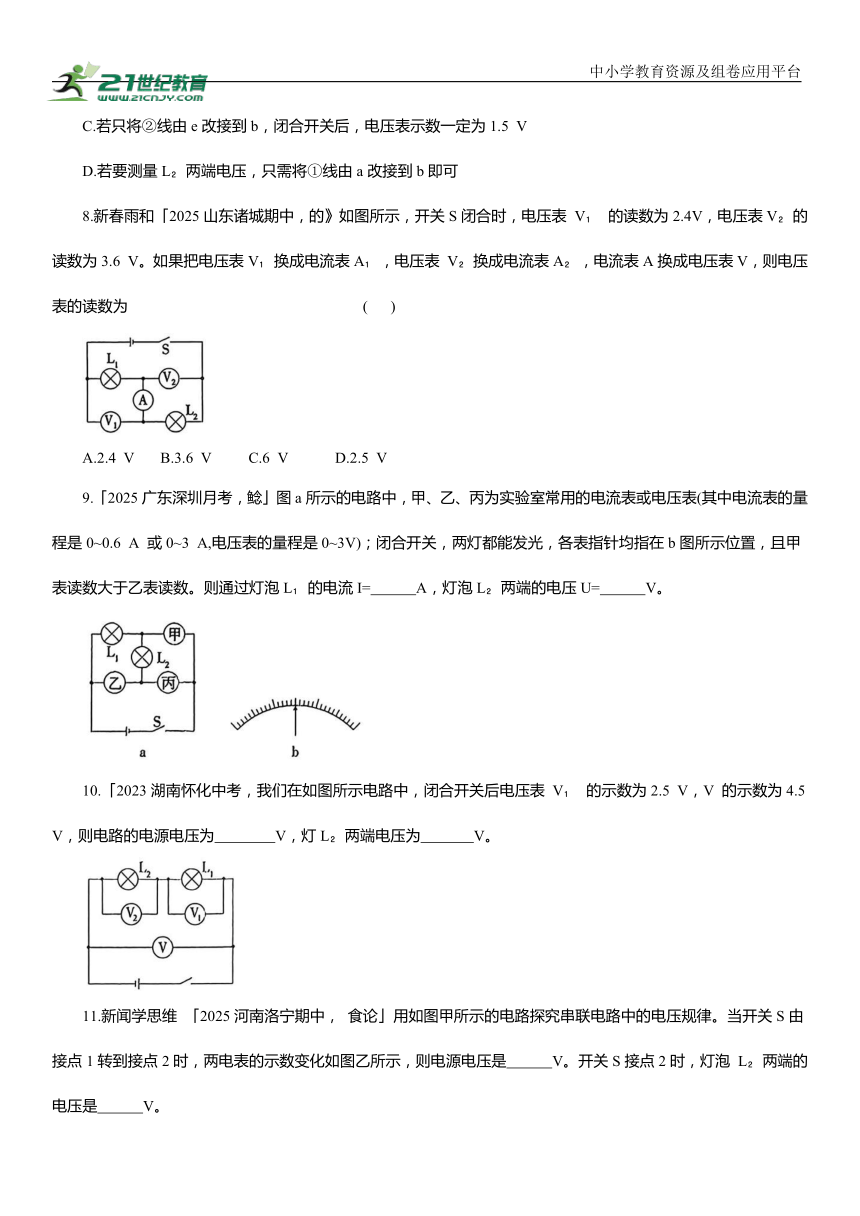

8.新春雨和「2025山东诸城期中，的》如图所示，开关S闭合时，电压表 V 的读数为2.4V，电压表V 的读数为3.6 V。如果把电压表V 换成电流表A ，电压表 V 换成电流表A ，电流表A换成电压表V，则电压表的读数为 ( )
A.2.4 V B.3.6 V C.6 V D.2.5 V
9.「2025广东深圳月考，鲶」图a所示的电路中，甲、乙、丙为实验室常用的电流表或电压表(其中电流表的量程是0~0.6 A 或0~3 A,电压表的量程是0~3V)；闭合开关，两灯都能发光，各表指针均指在b图所示位置，且甲表读数大于乙表读数。则通过灯泡L 的电流I= A，灯泡L 两端的电压U= V。
10.「2023湖南怀化中考，我们在如图所示电路中，闭合开关后电压表 V 的示数为2.5 V，V 的示数为4.5V，则电路的电源电压为 V，灯L 两端电压为 V。
11.新闻学思维 「2025河南洛宁期中， 食论」用如图甲所示的电路探究串联电路中的电压规律。当开关S由接点1转到接点2时，两电表的示数变化如图乙所示，则电源电压是 V。开关S接点2时，灯泡 L 两端的电压是 V。
素养提优
12.新闻研究验「2025北京通州期中」晓彤发现物理实验室有一个未知恒压电源，老师告诉晓彤，其实际提供的电压可能在 10 V 左右。她想用电压表测量一下此电源的实际电压，但只找到了量程为0~3V 的电压表，随后她又找到了一盒小灯泡(盒子上标有“3 V 0.3 A”字样)，开关、导线若干。请你设计一个实验方案，测量此电源两端的实际电压。
要求：(1)画出实验电路图；
简要描述实验方法。
第2节 串、并联电路中电压的规律
基础夯实
1 D 电压表可以直接并联在电源两端，测量电源电压，故A错误；多次测量的目的是使结论具有普遍性，避免偶然性，不是减小误差，故B错误；本实验的结论为在串联电路中，电源电压等于各部分电路两端电压之和，故C 错误；要测量L 两端电压，需将电压表并联在B、C两点间，且电压表正接线柱接B点，故D正确。
特别提醒 (1)电压表测量电压时，与待测电路并联；(2)在物理学规律性实验中，如果只通过一组数据来得出结论，会使结论具有偶然性；(3)在串联电路中，电源电压等于各部分电路两端电压之和；(4)电压表接入电路中时，电流从电压表的正接线柱流入，从负接线柱流出。
2. CA图中，两灯并联，电流表串联在干路中，不能直接测通过L 的电流，A不符合题意；B图中，两灯串联，电压表与灯L 并联，但电压表的正负接线柱接反了，不能直接测量出L 两端的电压，B不符合题意；C图中，两灯并联，电流表串联在灯 L 所在支路中，接线柱连接正确，能直接测量通过L 的电流，C符合题意；D图中，两灯串联，电压表与 L 并联，不能测量L 两端的电压，电流表正负接线柱接反了，不能测出电路中的电流，D不符合题意。故选C。
3. B 由图可知，L 、L 串联，开关S闭合后电压表测L 两端的电压，已知电压表的示数为4 V，则L 两端的电压为( 故选B。
4. C由电路图可知，当开关S 断开、S 闭合时，两灯泡串联，电压表测电源电压，则电源电压U=4.5V；当开关S 闭合、S 断开时，两灯泡串联，电压表测L 两端的电压，则L 两端的电压 ，因串联电路中总电压等于各部分电路两端电压之和，则L 两端的电压 故选C。
5.答案 等于 等于
解析 将甲、乙两个不同规格的小灯泡并联在电路中，由并联电路中各支路两端的电压相等知，甲两端电压等于乙两端的电压；把这两个小灯泡串联在同一个电源上，由串联电路中电流处处相等知，通过甲的电流等于通过乙的电流。
答案 等于 等于
解析 由电路图可知，两灯并联，电压表V 测L 两端电压，电压表 V 测I 两端电压，V测电源电压，因为并联电路中各支路两端电压与电源电压都相等，所以电压表V 的示数等于电压表 V 的示数，也等于V 的示数；已知电压表 V 的示数为2.5V，则电压表 V 的示数等于2.5 V,V 的示数等于2.5 V。
能力提升
7D 闭合开关前，电路未形成闭合回路，电压表示数为0，A错误；闭合开关后，电压表与两灯泡并联且与电源并联，2节新干电池串联的电压为3 V，则电压表的示数为3 V，B错误；若只将②线由e改接到b，此时电压表与灯泡 L 并联，测灯泡 L 两端的电压，由于L 和L 规格未知，因此灯泡L 两端的电压不一定是1.5 V，C错误；将①线由a改接到b后，电压表与灯泡L 并联，测灯泡L 两端电压，D 正确。故选 D。
8(.由题图可知，开关S闭合时，两灯串联，电压表V 测L 两端的电压，电压表 V 测L 两端的电压，已知电压表 V 的读数为2.4 V，电压表 V 的读数为3.6 V,即L 两端的电压为( 两端的电压为 所以电源电压 3.6 V=6V;把电压表V 换成电流表A ,电压表V 换成电流表A ，电流表 A 换成电压表 V 时，两灯并联，电压表测电源电压，所以此时电压表的读数为6V，C正确。故选C。
9答案 1.2 1.5
解析 由电路图知，两灯并联，电压表测电源电压，电压表的量程为0~3 V,分度值0.1 V,示数为1.5 V,因为并联电路中各支路两端电压与电源电压都相等，所以L 、L 两端的电压 由电路图知，电流表乙测L 所在支路的电流，甲测干路电流，并联电路中干路电流等于各支路电流之和，则甲的示数应大于乙的示数，而两电流表指针位置相同，所以甲使用大量程，示数为1.5 A，即干路电流I=1.5 A；乙使用小量程，示数为0.3A，即通过L 的电流. 通过L 的电流
10.答案 4.5 2
解析 由电路图可知，闭合开关，两个灯泡串联，电压表 V 测L 两端的电压，电压表V 测L 两端的电压，电压表 V测电源电压，所以电路的电源电压为U=4.5 V,灯L 两端的电压为 因为串联电路两端的电压等于各部分电路两端的电压之和，所以灯L 两端的电压为 2 V。
11.答案 6 4
解析 由电路图可知，当S接1时，电路为L 的简单电路，电压表测电源电压，由图乙可知，电源电压U=6V；当S接2时，两灯泡串联，电压表测L 两端的电压，由图乙可知， 根据串联电路的电压关系可知，灯泡 L 两端的电压 4 V。
素养提优
12.解析 (1)由题意知，电源电压可能在10 V 左右，小灯泡盒子上标有“3V 0.3A”字样，可选择4个小灯泡串联起来，如图所示；(2)实验方法：将4个“3V0.3A”灯泡串联，分别用电压表测出每个灯泡两端电压U 、U 、U 、U ，由串联电路的电压规律可得，电源电压
