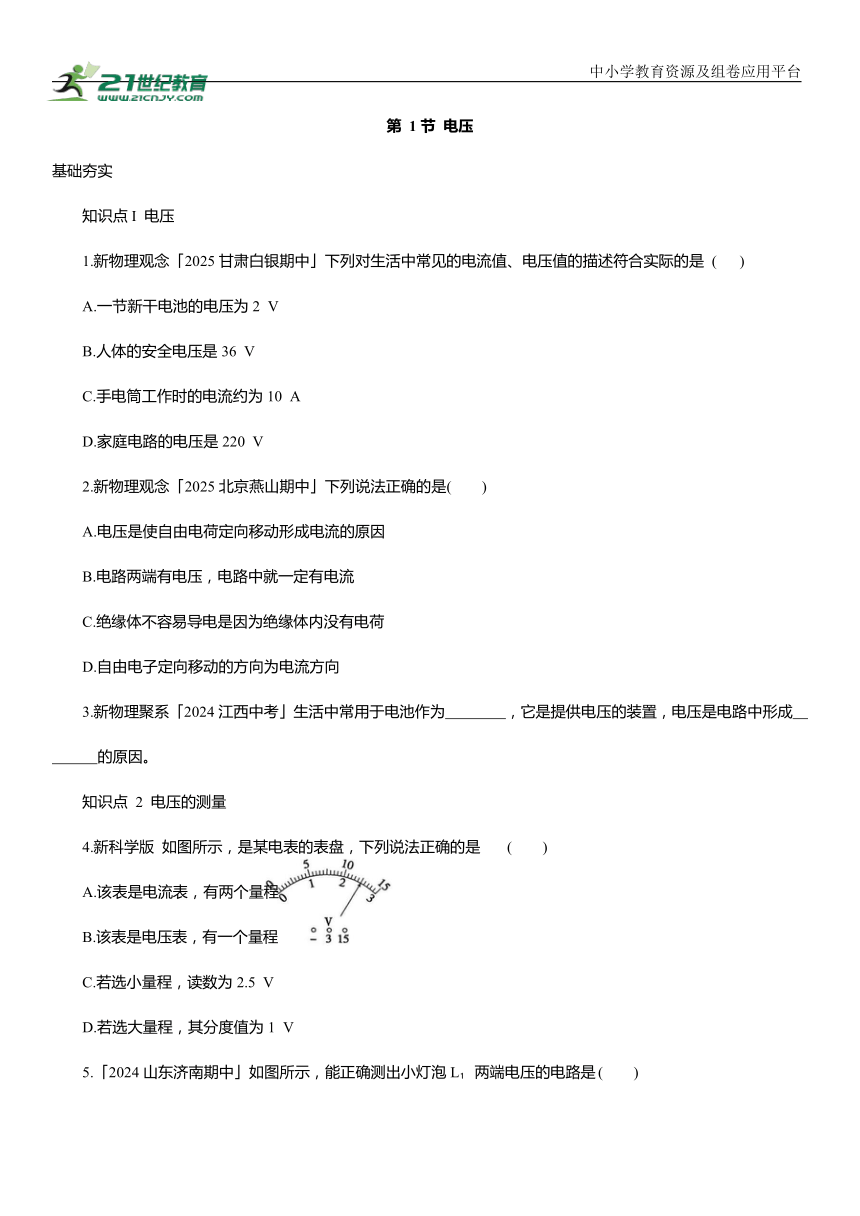

第 1节 电压
基础夯实
知识点I 电压
1.新物理观念「2025甘肃白银期中」下列对生活中常见的电流值、电压值的描述符合实际的是 ( )
A.一节新干电池的电压为2 V
B.人体的安全电压是36 V
C.手电筒工作时的电流约为10 A
D.家庭电路的电压是220 V
2.新物理观念「2025北京燕山期中」下列说法正确的是( )
A.电压是使自由电荷定向移动形成电流的原因
B.电路两端有电压，电路中就一定有电流
C.绝缘体不容易导电是因为绝缘体内没有电荷
D.自由电子定向移动的方向为电流方向
3.新物理聚系「2024江西中考」生活中常用于电池作为 ，它是提供电压的装置，电压是电路中形成 的原因。
知识点 2 电压的测量
4.新科学版 如图所示，是某电表的表盘，下列说法正确的是 ( )
A.该表是电流表，有两个量程
B.该表是电压表，有一个量程
C.若选小量程，读数为2.5 V
D.若选大量程，其分度值为1 V

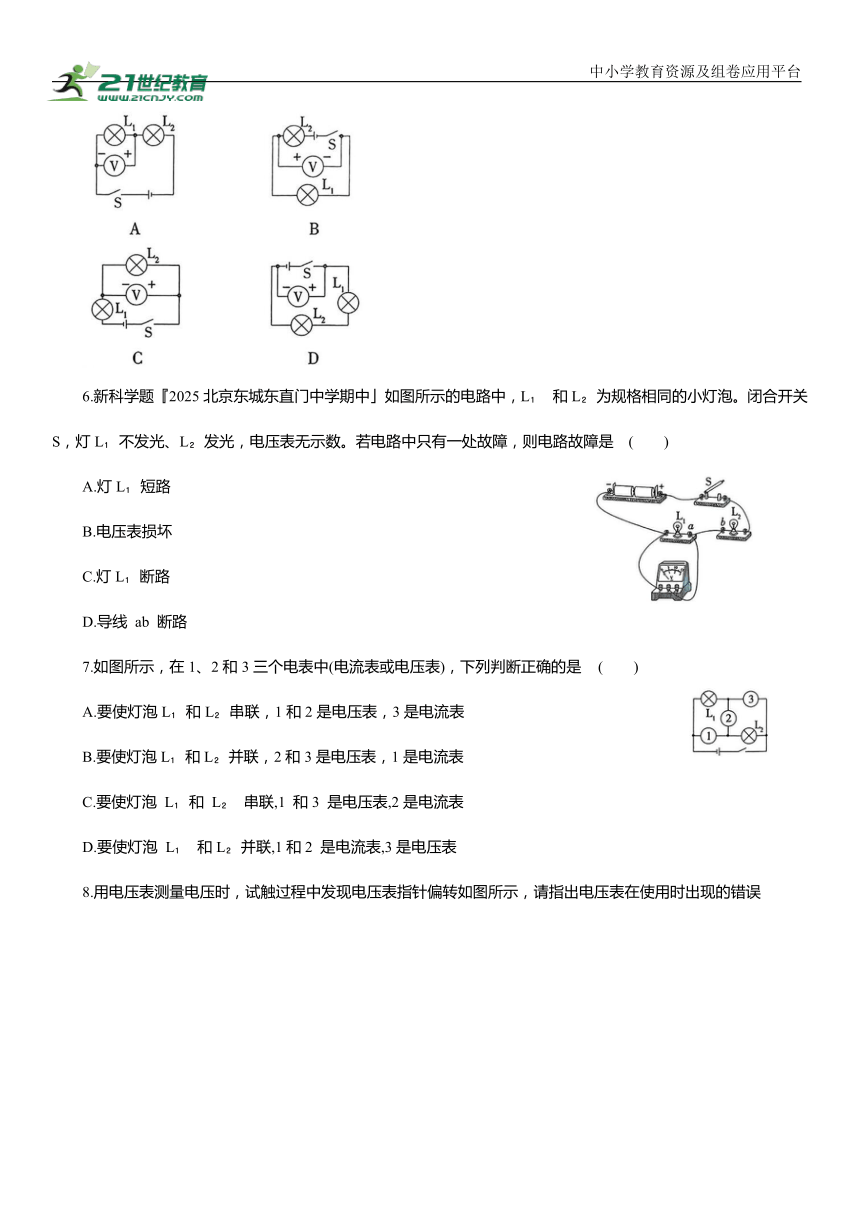

5.「2024山东济南期中」如图所示，能正确测出小灯泡L 两端电压的电路是 ( )
6.新科学题『2025北京东城东直门中学期中」如图所示的电路中，L 和L 为规格相同的小灯泡。闭合开关S，灯L 不发光、L 发光，电压表无示数。若电路中只有一处故障，则电路故障是 ( )
A.灯L 短路
B.电压表损坏
C.灯L 断路
D.导线 ab 断路
7.如图所示，在1、2和3三个电表中(电流表或电压表)，下列判断正确的是 ( )
A.要使灯泡L 和L 串联，1和2是电压表，3是电流表
B.要使灯泡L 和L 并联，2和3是电压表，1是电流表
C.要使灯泡 L 和 L 串联,1 和3 是电压表,2是电流表
D.要使灯泡 L 和L 并联,1和2 是电流表,3是电压表

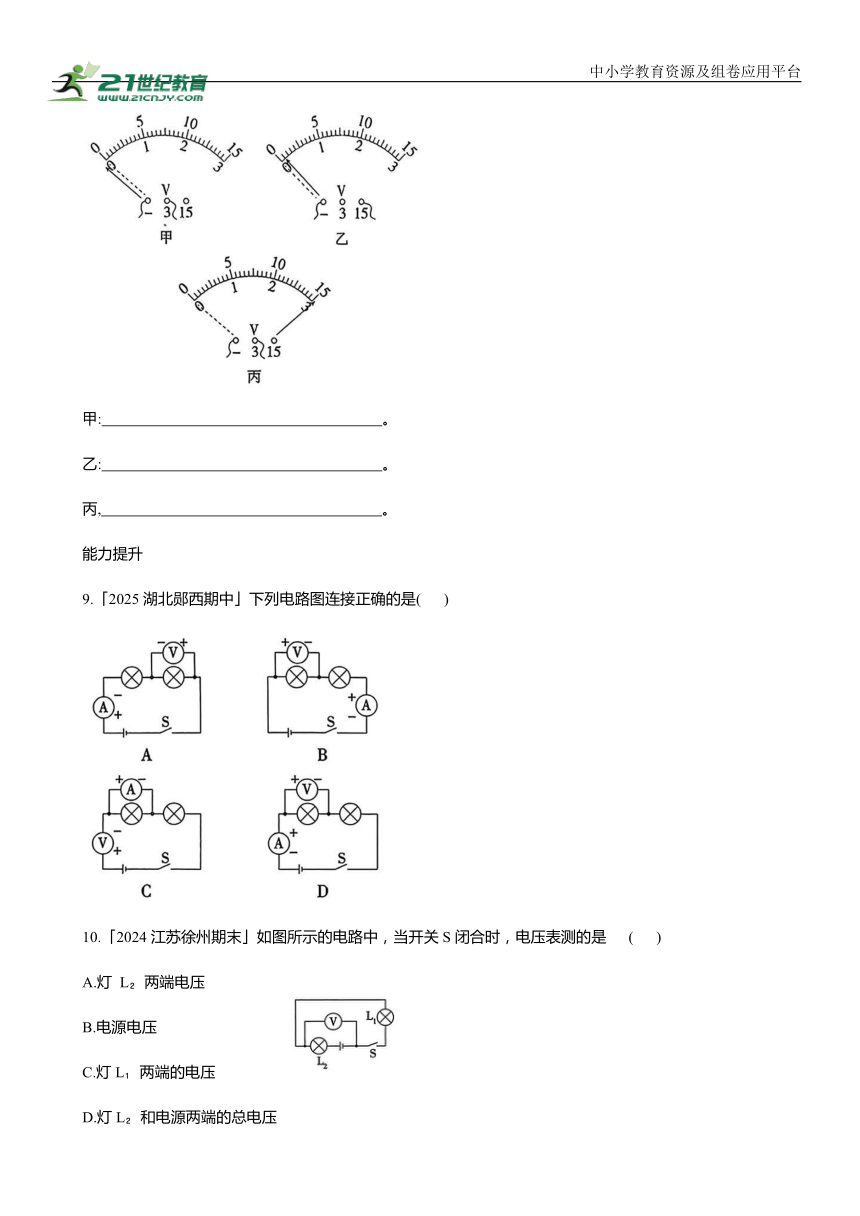

8.用电压表测量电压时，试触过程中发现电压表指针偏转如图所示，请指出电压表在使用时出现的错误
甲: 。
乙: 。
丙, 。
能力提升
9.「2025湖北郧西期中」下列电路图连接正确的是( )
10.「2024江苏徐州期末」如图所示的电路中，当开关S闭合时，电压表测的是 ( )
A.灯 L 两端电压
B.电源电压
C.灯L 两端的电压
D.灯L 和电源两端的总电压
11.「2025湖北武汉期中, 如图所示的电路中，甲、乙为电流表或电压表，开关闭合后小灯泡 L 、L 均能发光。下列说法正确的是 ( )
A.甲、乙都是电流表
B.甲、乙都是电压表
C.甲是电流表，乙是电压表
D.甲是电压表，乙是电流表
12.∴创新实验「2024江苏淮安中考，你」如图所示，取一个橙子，把铜片、铁片插入其中，制成一个水果电池。
(1)用电压表测量电压，该水果电池电压为 V，水果电池是将 能转化为电能。
(2)该水果电池的正极是 (选填“铁片”或“铜片”)。
(3)为获得更高电压，可以将多个水果电池 联。
素养提优
13.「2025山西临县期中」如图所示为某项目化学习小组发明的“摩擦纳米电池”。他们将两种不同的纳米材料摩擦，用导线将电池的A、B端与灯泡相连，灯泡发光。他们想了解此时电池的正极是哪端，请你帮他们设计实验并进行判断。
(1)实验器材：
(2)实验步骤：
(3)实验结论：
第1节 电压
基础夯实
1 D 一节新干电池的电压为1.5V，A错误；人体的安全电压一般不高于36 V，B错误；手电筒工作时的电流约为0.2 A,C错误;家庭电路的电压是220 V,D正确。故选 D。
2. A电压是使自由电荷定向移动形成电流的原因，A正确；电路两端有电压且电路为通路时，电路中才有电流，B错误；绝缘体不容易导电是因为绝缘体内几乎没有自由电荷，C错误；自由电子定向移动的方向与电流方向相反，D错误。故选A。
3.答案 电源 电流
解析 生活中常用干电池作为电源；电压是电路中形成电流的原因。
4. C由题图可知，该电表的单位为V，为电压表，A错误；该电压表有3个接线柱，有两个量程，B错误；若选小量程,量程为0~3 V,分度值是0.1 V,示数为2.5 V,C正确；若选大量程，其分度值为0.5V，D错误。故选C。
5. BA图中，电压表的正负接线柱接反了，A不符合题意；B图中，电压表与灯泡L 并联，测量的是灯泡L 两端的电压，B符合题意；C图中，电压表与灯泡L 并联，测量的是灯泡L 两端的电压，C不符合题意；D图中，电压表与电源并联，测量的是电源电压，D不符合题意。故选 B。
6. A由图可知，两灯泡串联，电压表测量L 两端的电压。如果灯泡L 短路，则灯泡 L 不发光，灯泡L 发光，电压表被短路，无示数，A正确；如果电压表损坏，电压表无示数，两个灯不受影响，都应该发光，B错误；如果灯泡L 断路，则灯泡L 、L 都不发光，电压表有示数，C错误；如果导线 ab 断路，整个电路断路，灯泡都不亮，电压表无示数，D错误。故选 A。
7. C要使灯泡L 和L 串联，则电流从电源正极出发，依次经过开关、灯泡L 、2表、灯泡 L ，回到电源负极，因此1和3 是电压表，2是电流表。要使灯泡 L 和L 并联，电流从电源正极出发经过开关，一条路径经过灯泡L 、1表，回到电源负极；另一条路径经过3表、灯泡L ，回到电源负极，因此1和3是电流表，2是电压表。选C。
8.答案 电压表的正、负接线柱接反了 电压表所用的量程太大 电压表所用的量程太小
解析 甲图出现的现象是电压表的指针反偏，出现此现象的原因是电压表的正、负接线柱接反了；乙图出现的现象是电压表的指针偏转角度太小，出现此现象的原因是电压表所用的量程太大；丙图出现的现象是电压表的指针偏转角度太大，超出了其量程，出现此现象的原因是电压表所用的量程太小。
能力提升
9. B图中两灯串联，电压表与其中一灯并联，但正负接线柱接反，A错误；图中两灯串联，电压表与其中一灯并联，电流表测量电路中的电流，两表正负接线柱接线正确，B正确；图中两灯串联，电流表与其中一灯并联，电压表串联在电路中，C错误；图中两灯串联，电流表测量电路中的电流，正负接线柱连接有误，D错误。故选B。
方法归纳 电流表的正确使用方法：电流表和被测用电器串联；电流从“+”接线柱流入，“-”接线柱流出。电压表的正确使用方法：电压表和被测用电器并联；电流从“+”接线柱流入，“-”接线柱流出。
10. C从电路图中可以看出，当S闭合时，两个灯泡串联，电压表并联在L 两端，因此电压表测量L 两端的电压。
11. D由图可知，若甲、乙都是电流表，电路短路，A错误；若甲和乙都是电压表，则灯泡L 不发光，灯泡L 发光，B错误；若甲是电流表，乙是电压表，灯泡L 被短路，不发光，灯泡 L 发光，C错误；若甲是电压表，乙是电流表，L 和L 并联在电路中，小灯泡L 、L 均能发光，电流表测量通过L 的电流，电压表测电源电压，D正确。故选 D。
答案 (1)0.6 化学 (2)铜片 (3)串
解析 (1)由图知电压表选择的测量范围为0~3V，分度值为0.1V，水果电池的电压为0.6V，水果电池工作时，将消耗化学能，产生电能，将化学能转化为电能；(2)电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜片是电池的正极，铁片是电池的负极；(3)如果想增大水果电池的电压，可将多个水果电池串联。
素养提优
13.答案 (1)电压表、导线、开关。(2)把电压表并联到灯泡的两端，闭合开关，观察电压表指针的偏转方向。 (3)若电压表指针正向偏转，则与电压表正接线柱相连的一端为电源的正极；若电压表指针反向偏转，则与电压表正接线柱相连的一端为电源的负极。
解析 想了解此时电池的正极是哪端，可将电压表用导线并联到灯泡的两端，闭合开关，观察电压表指针的偏转方向。若电压表指针正向偏转，则与电压表正接线柱相连的一端为电源的正极；若电压表指针反向偏转，则与电压表正接线柱相连的一端为电源的负极。
