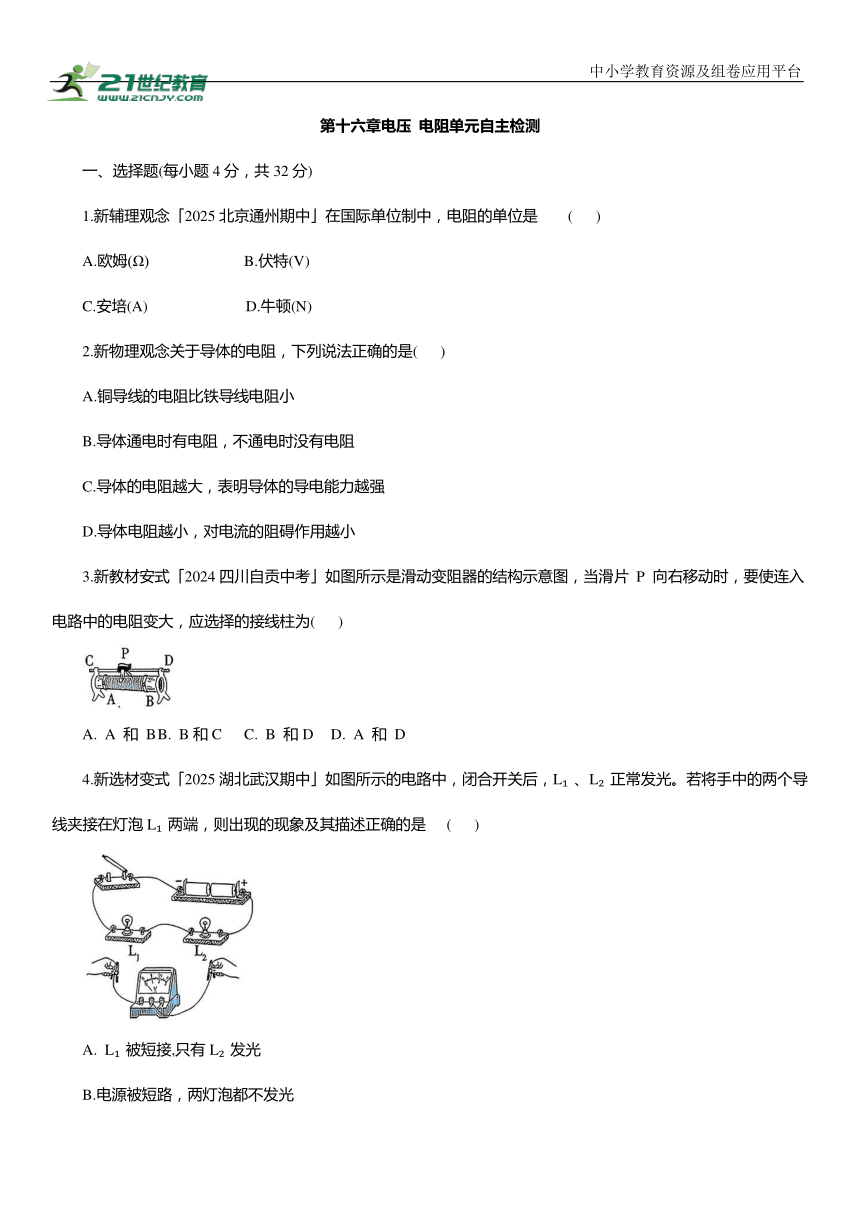

第十六章电压 电阻单元自主检测
一、选择题(每小题4分，共32分)
1.新辅理观念「2025北京通州期中」在国际单位制中，电阻的单位是 ( )
A.欧姆(Ω) B.伏特(V)
C.安培(A) D.牛顿(N)
2.新物理观念关于导体的电阻，下列说法正确的是( )
A.铜导线的电阻比铁导线电阻小
B.导体通电时有电阻，不通电时没有电阻
C.导体的电阻越大，表明导体的导电能力越强
D.导体电阻越小，对电流的阻碍作用越小
3.新教材安式「2024四川自贡中考」如图所示是滑动变阻器的结构示意图，当滑片 P 向右移动时，要使连入电路中的电阻变大，应选择的接线柱为( )
A. A 和 B B. B和C C. B 和D D. A 和 D
4.新选材变式「2025湖北武汉期中」如图所示的电路中，闭合开关后，L 、L 正常发光。若将手中的两个导线夹接在灯泡L 两端，则出现的现象及其描述正确的是 ( )
A. L 被短接,只有L 发光
B.电源被短路，两灯泡都不发光
C. L 、L 仍正常发光
D.电压表能测量出 L 两端的电压U

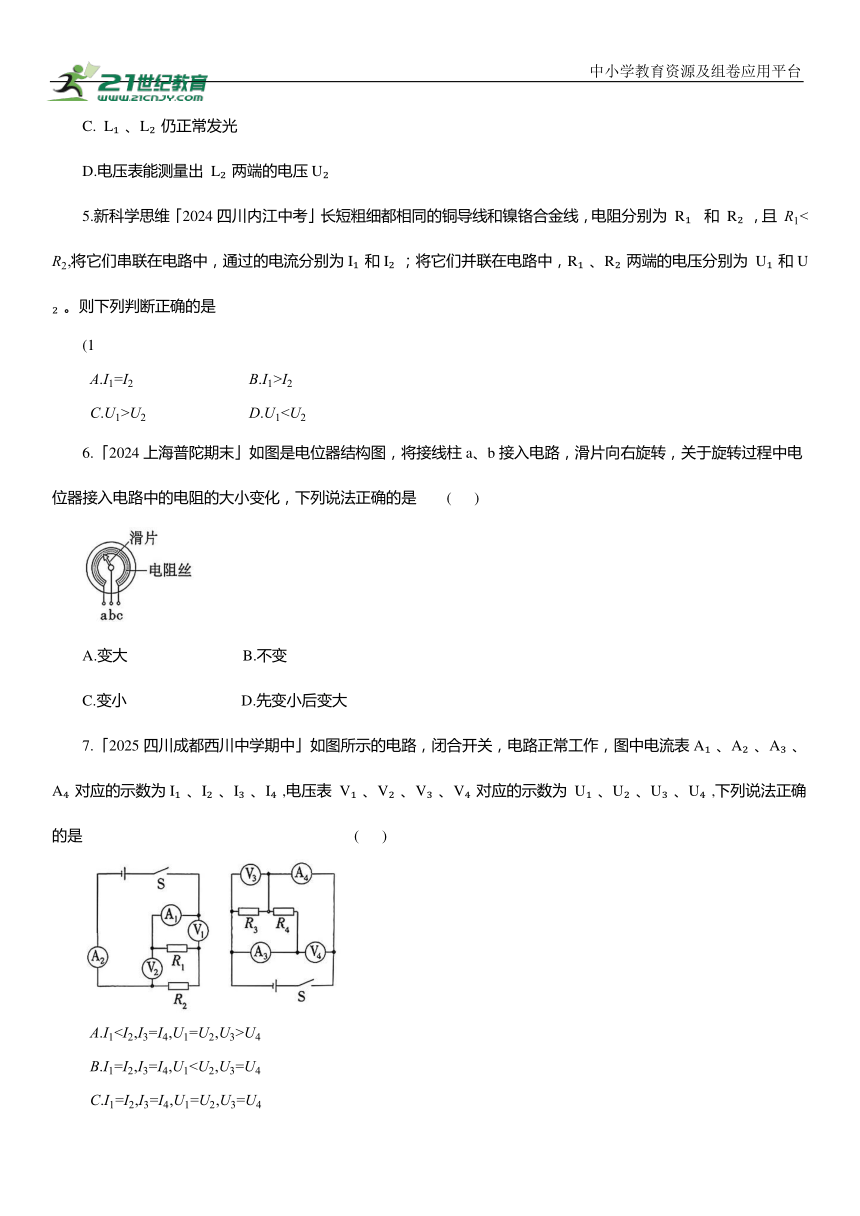

5.新科学思维「2024四川内江中考」长短粗细都相同的铜导线和镍铬合金线，电阻分别为 R 和 R ，且 将它们串联在电路中，通过的电流分别为I 和I ；将它们并联在电路中，R 、R 两端的电压分别为 U 和U 。则下列判断正确的是
(1
6.「2024上海普陀期末」如图是电位器结构图，将接线柱a、b接入电路，滑片向右旋转，关于旋转过程中电位器接入电路中的电阻的大小变化，下列说法正确的是 ( )
A.变大 B.不变
C.变小 D.先变小后变大
7.「2025四川成都西川中学期中」如图所示的电路，闭合开关，电路正常工作，图中电流表A 、A 、A 、A 对应的示数为I 、I 、I 、I ,电压表 V 、V 、V 、V 对应的示数为 U 、U 、U 、U ,下列说法正确的是 ( )

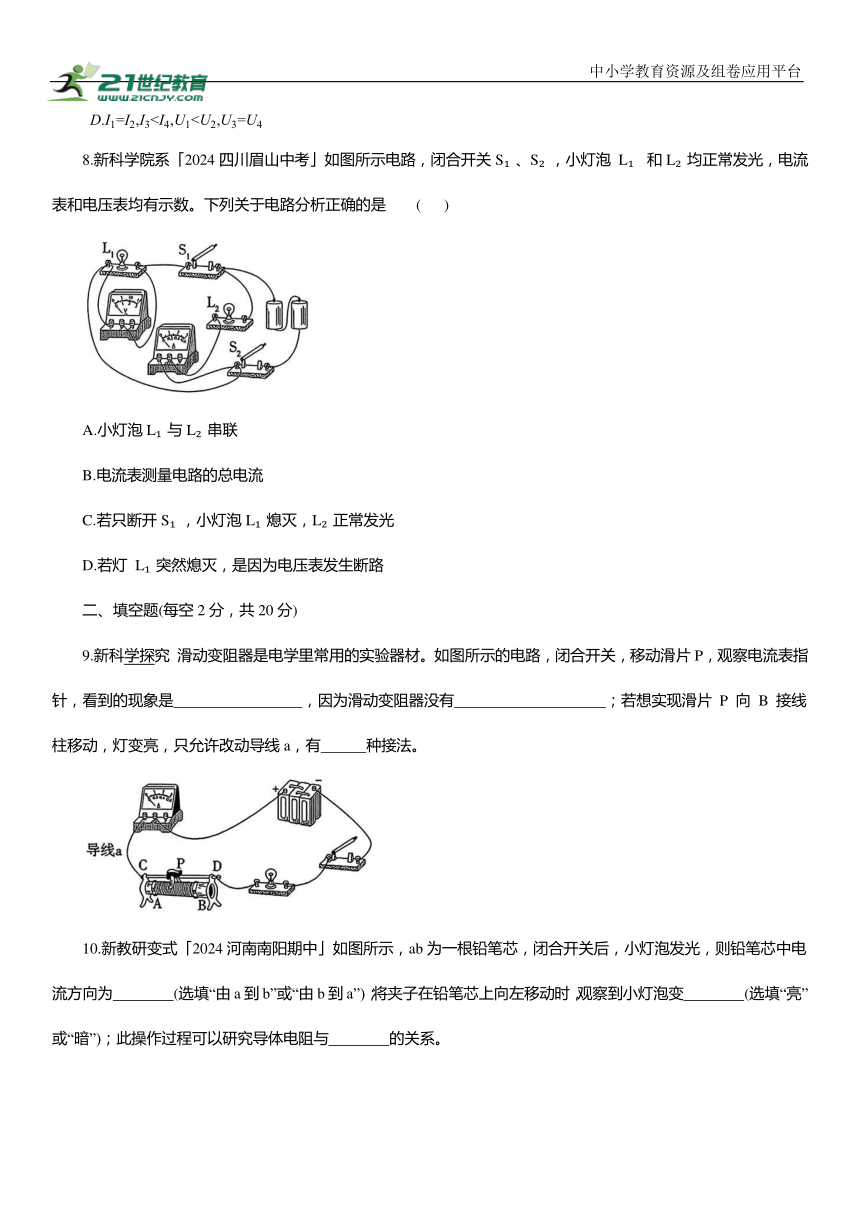

8.新科学院系「2024四川眉山中考」如图所示电路，闭合开关S 、S ，小灯泡 L 和L 均正常发光，电流表和电压表均有示数。下列关于电路分析正确的是 ( )
A.小灯泡L 与L 串联
B.电流表测量电路的总电流
C.若只断开S ，小灯泡L 熄灭，L 正常发光
D.若灯 L 突然熄灭，是因为电压表发生断路
二、填空题(每空2分，共20分)
9.新科学探究 滑动变阻器是电学里常用的实验器材。如图所示的电路，闭合开关，移动滑片P，观察电流表指针，看到的现象是 ，因为滑动变阻器没有 ；若想实现滑片 P 向 B 接线柱移动，灯变亮，只允许改动导线a，有 种接法。
10.新教研变式「2024河南南阳期中」如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，则铅笔芯中电流方向为 (选填“由a到b”或“由b到a”)；将夹子在铅笔芯上向左移动时，观察到小灯泡变 (选填“亮”或“暗”)；此操作过程可以研究导体电阻与 的关系。

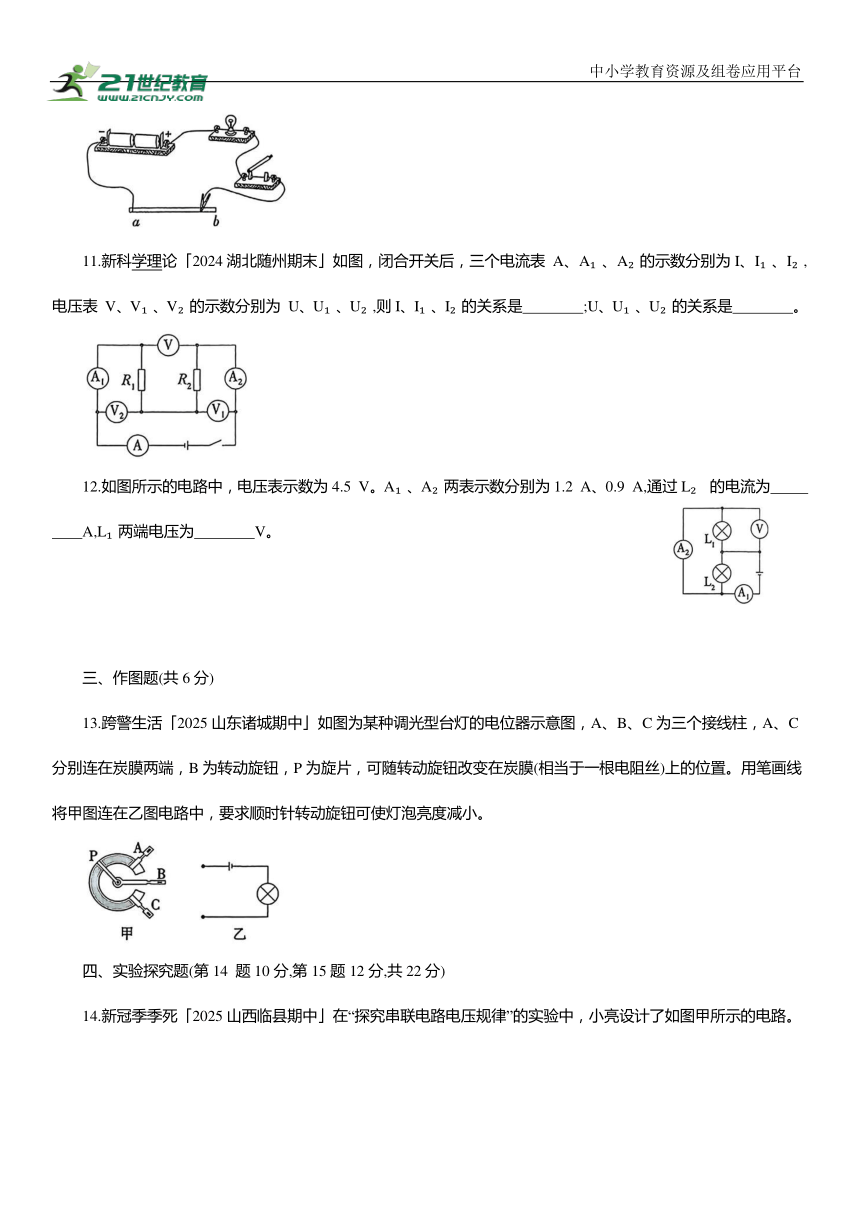

11.新科学理论「2024湖北随州期末」如图，闭合开关后，三个电流表 A、A 、A 的示数分别为I、I 、I ,电压表 V、V 、V 的示数分别为 U、U 、U ,则I、I 、I 的关系是 ;U、U 、U 的关系是 。
12.如图所示的电路中，电压表示数为4.5 V。A 、A 两表示数分别为1.2 A、0.9 A,通过L 的电流为 A,L 两端电压为 V。
三、作图题(共6分)
13.跨警生活「2025山东诸城期中」如图为某种调光型台灯的电位器示意图，A、B、C为三个接线柱，A、C分别连在炭膜两端，B为转动旋钮，P为旋片，可随转动旋钮改变在炭膜(相当于一根电阻丝)上的位置。用笔画线将甲图连在乙图电路中，要求顺时针转动旋钮可使灯泡亮度减小。
四、实验探究题(第14 题10分,第15题12分,共22分)
14.新冠季季死「2025山西临县期中」在“探究串联电路电压规律”的实验中，小亮设计了如图甲所示的电路。
(1)按照图甲电路正确连接实物后闭合开关，小亮发现L 发光，L 不发光，电压表示数为零，则故障可能是 ，排除故障后再次闭合开关，电压表的示数如图乙所示，此时A、B两点间的电压为 V。
(2)小亮测出L 两端的电压后，断开开关，准备拆下电压表，改接在 B、C之间。小聪认为小亮的操作太麻烦，只需将与 A 点相连的导线改接到C 点即可。小聪的办法是否正确 ，理由： 。
(3)小亮将测出的一组数据记录在表格中，由数据归纳出了串联电路中的电压特点，请你指出小亮实验中的不足之处： 。
L 两端电压U /V L 两端电压U /V 串联电路总电压U/V
1.4 3.1 4.5
15.新学探究「2025河南洛阳期中」小雪用如图甲、乙所示的实验器材探究“电阻大小与哪些因素有关”，其中电源电压恒定，灯丝电阻变化忽略不计，她提出如下猜想：
导体 A B C D
电流/A 0.3 0.26 0.16 0.4
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关。
(1)实验中小雪主要通过观察 来比较金属合金丝的电阻大小。
(2)小雪分别将四根金属合金丝的两端接到图甲中M、N处，并将测得的电流值记在表格中，为了验证猜想②，需要比较表格中 和 对应的两个电流值，得出的结论是 。
(3)通过实验发现锰铜合金和镍铬合金中 更适合制作滑动变阻器的电阻丝。
(4)请你指出该实验设计的不足之处： 。
五、计算题(共20分)
16.「2024安徽池州期中」如图所示的电路，灯泡 L 和L 规格完全相同，电源电压恒定不变。若断开S ,闭合S 、S 时电压表示数为3.0 V,电流表A 示数为0.2 A。则:
(1)电源电压是多少 (要有说明)
(2)若断开 S ,闭合S 、S ,电流表A 的示数是多少
(3)若断开 S 、S ,闭合S ,电压表的示数是多少
(4)若断开S ，闭合S 、S ，电压表的示数是多少
第十六章自主检测
1. A在国际单位制中，电阻的单位是欧姆(Ω)，故选 A。
2. D导体电阻的大小与材料、长度、横截面积和温度有关，故A 错误；电阻是导体本身的一种性质，与是否通电无关，故B错误；导体的电阻越大，表明导体的导电能力越差，故C 错误；导体电阻越小，对电流的阻碍作用越小，故D正确。故选D。
3. D由题意可知，要使滑片右移时连入电路中的电阻变大，应使滑片左边的电阻丝接入电路，因此下方的接线柱应接A，上面的接线柱接C或D 均可。故选D。
4. C由图知，两灯泡串联，开关闭合后，将与电压表相连的两个导线夹接在灯泡L 两端，由于电压表在电路中可看作断路，则L 不会被短路，电源也不会被短路，L 、L 仍正常发光，故A、B错误，C正确；电压表与灯L 并联,电压表测 L 两端的电压 U ,故 D 错误。故选C。
5. AR 和R 串联，由串联电路的电流处处相等知， ,故A 正确,B错误;R 和R 并联,R 、R 两端的电压分别为 U 和U ，由并联电路电压规律可知， U ,故C、D错误。故选 A。
6. A将接线柱a、b接入电路，滑片向右旋转，电阻丝接入电路中的长度变长，电位器接入电路中的电阻变大,选 A。
7D 简化电路可知，R 与R 串联，两电流表均测串联电路中的电流，因串联电路中各处的电流相等，则 I ；电压表 V 测量 R 两端电压，电压表 V 测量电源电压，因串联电路中总电压等于各部分电路两端电压之和，则 与R 并联，两电压表均测电源电压，则 ；电流表A 测量通过R 的电流，A 测量干路电流，因并联电路中干路电流等于各支路电流之和，则 综上分析可知， U ,故D正确。
8C 由图可知,灯L 与灯L 并联,A 错误;开关S 控制干路，灯L 与开关S 在一条支路，灯L 与电流表在另一条支路，电流表测量流过灯L 的电流，B错误；若只断开开关S ，灯L 熄灭，而灯L 不受影响，C正确；电压表测 L 两端的电压，若电压表发生断路，灯L 仍正常发光，D错误。故选 C。
9.答案 电流表指针位置不变 采用“一上一下”的接法 1
解析 由图可知，滑动变阻器上方两个接线柱接入了电路，移动滑片时，滑动变阻器接入电路中的电阻不变，电路中的电流不变，若观察电流表指针，看到的现象是电流表指针不动，原因是滑动变阻器没有采用“一上一下”的接法；要实现滑片P 向 B 接线柱移动，灯变亮，这说明电路中的电流变大，则滑动变阻器接入电路的电阻应变小，只允许改动导线a，则应将导线a与滑动变阻器连接的一端接到B 接线柱上，只有这1种接法。
10.答案 由b到a 亮 长度
解析 闭合开关后，小灯泡发光，铅笔芯中的电流由b流向a；将夹子在铅笔芯上向左移动时，铅笔芯接入电路中的长度变短，连入电路中的电阻变小，电路中的电流变大，小灯泡变亮，这说明导体的电阻与长度有关。
11 答案
解析 由电路图知，两个电阻串联，三个电流表都测电路中的电流，电压表 V 测电源电压，V 测R 两端
的电压，V 测R 两端的电压，因串联电路中电流处处相等，所以三个电流表示数关系为 因串联电路中电源电压等于各部分电路两端电压之和，所以三个电压表示数关系为
12.答案 0.3 4.5
解析 由图知，L 和 L 并联，根据并联电路的电压规律知，L 两端电压等于电源电压，为4.5V；电流表A 测干路电流，A 测通过L 的电流，根据并联电路的电流规律知，通过L 的电流为 0.9 A=0.3 A。
13.解析 顺时针转动旋钮B可使灯泡亮度减小，即电路中的电流变小，连入电路中的电阻变大，则连入电路中的炭膜应为旋片 P 至接线柱 C 这部分，故应连接旋钮B、接线柱C，如图所示。
答案 (1)1,短路 12 (2)否会导致电压表的正负接线柱接反 (3)仅凭一组数据得出结论，结论不具有普遍性
解析 (1)按照图甲电路正确连接实物后闭合开关，两灯串联，电压表测L 两端的电压，发现L 发光，则电路为通路，L 不发光，电压表示数为零，则故障可能是L 短路；排除故障后再次闭合开关，电压表的示数如图乙所示，电压表选用的测量范围是0~3V，分度值为0.1 V,此时A、B两点之间的电压为1.2 V。(2)要测 L 两端的电压，小聪认为只需将与A 点相连的导线改接到 C点，这样做是不正确的，因为会造成电压表正负接线柱接反，导致电压表指针反向偏转，不能测出电压值。(3)由一组数据就归纳出了串联电路中的电压特点，实验数据太少，存在偶然性，不能得出普遍规律，所以应该多次实验。
15.答案 (1)电流表示数 (2)B D 在导体的材料和长度相同时，横截面积越大，电阻越小 (3)镍铬合金 (4)实验中没有通过多次测量得出普遍规律
解析 (1)在M、N之间分别接上不同的导体，由于电流表示数更为准确，更能反映导体电阻的大小，故主要通过观察电流表的示数比较导体电阻的大小；(2)为了验证导体的电阻与导体的横截面积有关，应控制导体的材料和长度相同，而横截面积不同，故应选择B 和D两金属合金丝进行实验；由表格数据和图乙知，B的横截面积较小，通过的电流较小，说明B的电阻大，故可得出结论：在导体的材料和长度相同时.横截面积越大，电阻越小；(3)由图乙知，A、B金属合金丝的长度相同、横截面积相同，材料不同，由表格数据知 A 接入电路时，电流较大，说明其电阻较小，由此得知，从导电性能看，镍铬合金丝更适合制作滑动变阻器的电阻丝；(4)实验中没有通过多次测量得出普遍规律。
16.解析 (1)若断开 S ,闭合S 、S ,两灯泡并联,电压表测量的是电源电压，则根据并联电路电压特点可得 ;(2)若断开S ,闭合S 、S ,两灯泡并联，电流表A 测量的是通过灯泡L 的电流，电流表A 测量干路电流，电压表测量L 两端电压，又由于两灯规格相同，所以通过灯泡 L 的电流也是0.2A，根据并联电路电流特点可得 0.2 A=0.4 A;(3)若断开S 、S ,闭合S ,两灯泡串联，又由于两灯规格相同，电源电压恒定不变，所以每盏灯泡两端电压都是电源电压的一半， 1.5 V;(4)若断开S ,闭合S 、S ,灯泡L 被短路,电路为L 的简单电路，所以电压表示数和电源电压相等,为3.0 V。
解题思路 根据开关的闭合方式分析电路的结构，然后根据串联、并联电路的电流和电压的特点解答。
