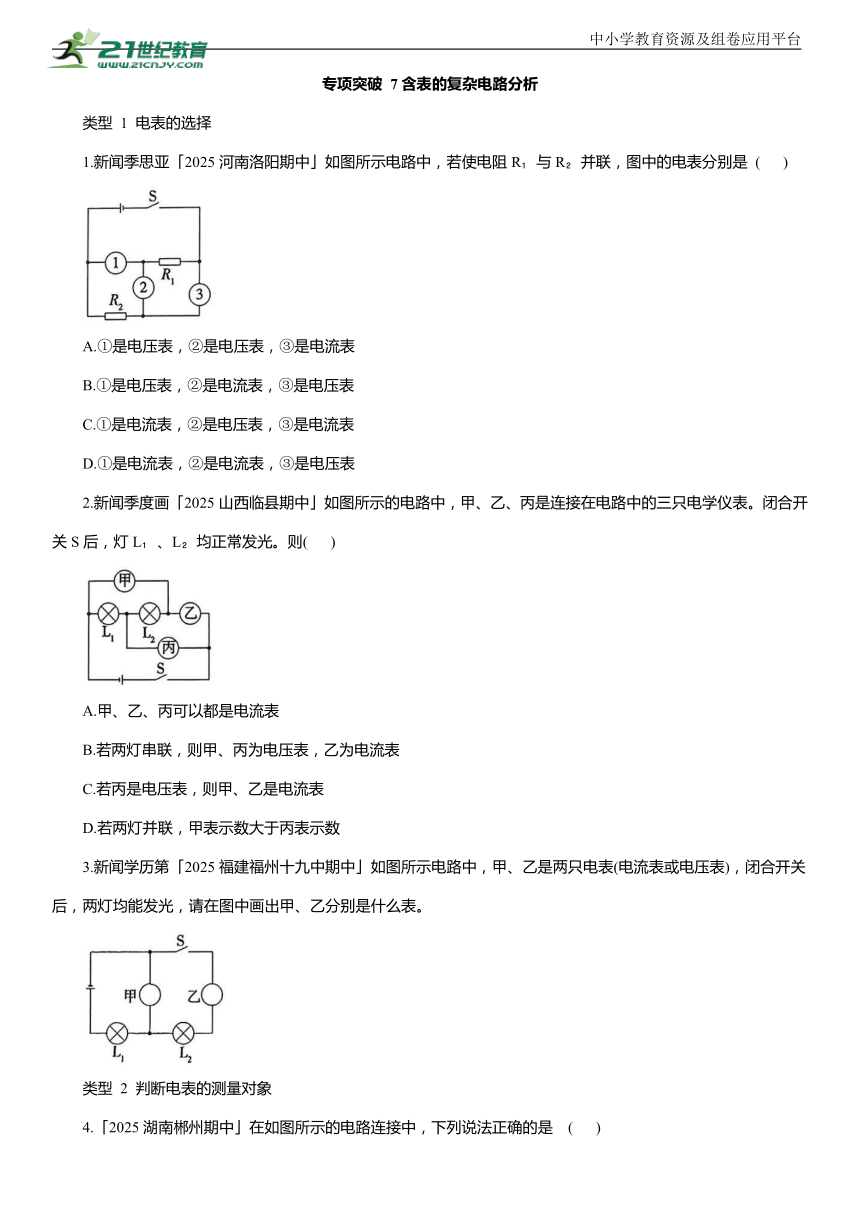

专项突破 7含表的复杂电路分析
类型 1 电表的选择
1.新闻季思亚「2025河南洛阳期中」如图所示电路中，若使电阻R 与R 并联，图中的电表分别是 ( )
A.①是电压表，②是电压表，③是电流表
B.①是电压表，②是电流表，③是电压表
C.①是电流表，②是电压表，③是电流表
D.①是电流表，②是电流表，③是电压表
2.新闻季度画「2025山西临县期中」如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。闭合开关S后，灯L 、L 均正常发光。则( )
A.甲、乙、丙可以都是电流表
B.若两灯串联，则甲、丙为电压表，乙为电流表
C.若丙是电压表，则甲、乙是电流表
D.若两灯并联，甲表示数大于丙表示数
3.新闻学历第「2025福建福州十九中期中」如图所示电路中，甲、乙是两只电表(电流表或电压表)，闭合开关后，两灯均能发光，请在图中画出甲、乙分别是什么表。
类型 2 判断电表的测量对象

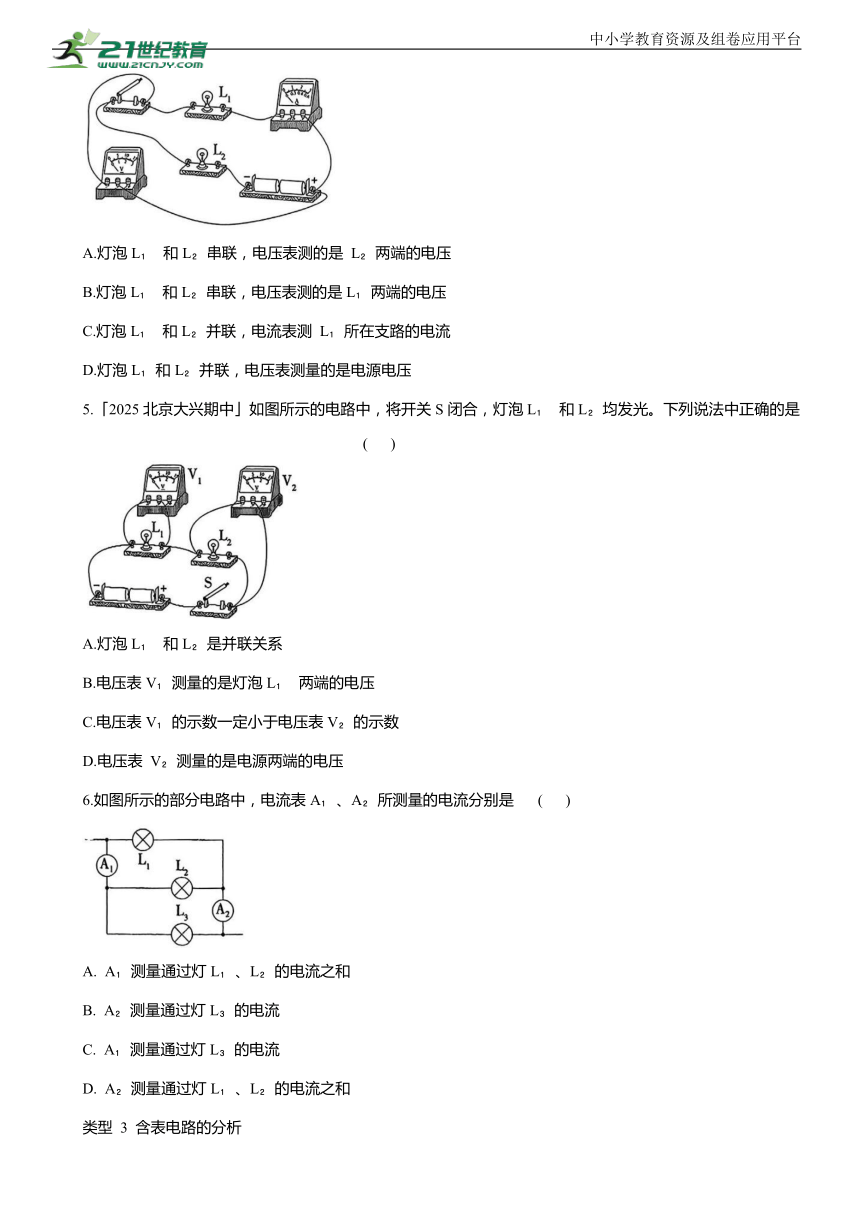

4.「2025湖南郴州期中」在如图所示的电路连接中，下列说法正确的是 ( )
A.灯泡L 和L 串联，电压表测的是 L 两端的电压
B.灯泡L 和L 串联，电压表测的是L 两端的电压
C.灯泡L 和L 并联，电流表测 L 所在支路的电流
D.灯泡L 和L 并联，电压表测量的是电源电压
5.「2025北京大兴期中」如图所示的电路中，将开关S闭合，灯泡L 和L 均发光。下列说法中正确的是 ( )
A.灯泡L 和L 是并联关系
B.电压表V 测量的是灯泡L 两端的电压
C.电压表V 的示数一定小于电压表V 的示数
D.电压表 V 测量的是电源两端的电压
6.如图所示的部分电路中，电流表A 、A 所测量的电流分别是 ( )
A. A 测量通过灯L 、L 的电流之和
B. A 测量通过灯L 的电流
C. A 测量通过灯L 的电流
D. A 测量通过灯L 、L 的电流之和
类型 3 含表电路的分析

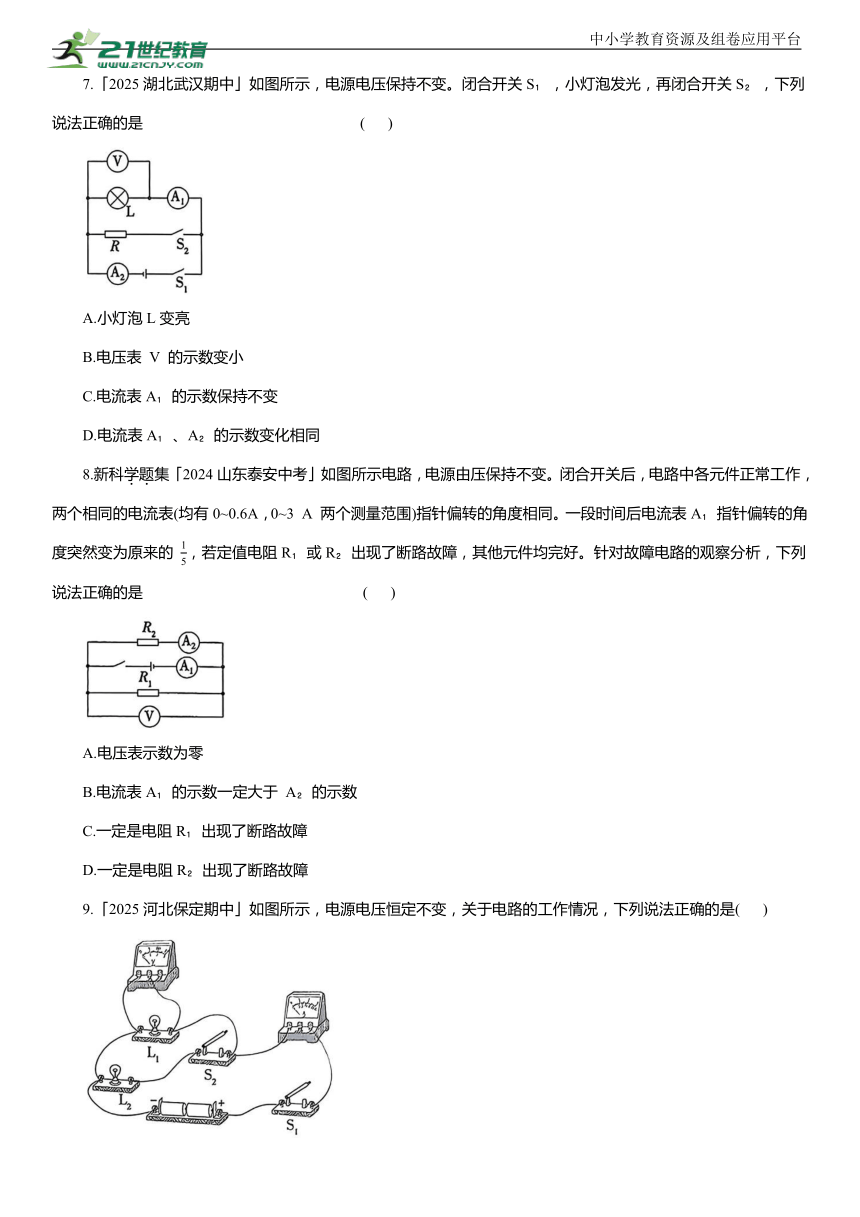

7.「2025湖北武汉期中」如图所示，电源电压保持不变。闭合开关S ，小灯泡发光，再闭合开关S ，下列说法正确的是 ( )
A.小灯泡L变亮
B.电压表 V 的示数变小
C.电流表A 的示数保持不变
D.电流表A 、A 的示数变化相同
8.新科学题集「2024山东泰安中考」如图所示电路，电源由压保持不变。闭合开关后，电路中各元件正常工作，两个相同的电流表(均有0~0.6A，0~3 A 两个测量范围)指针偏转的角度相同。一段时间后电流表A 指针偏转的角度突然变为原来的 ，若定值电阻R 或R 出现了断路故障，其他元件均完好。针对故障电路的观察分析，下列说法正确的是 ( )
A.电压表示数为零
B.电流表A 的示数一定大于 A 的示数
C.一定是电阻R 出现了断路故障
D.一定是电阻R 出现了断路故障
9.「2025河北保定期中」如图所示，电源电压恒定不变，关于电路的工作情况，下列说法正确的是( )
A.同时闭合S 、S 时，两只灯泡是并联的
B.若闭合 S 断开S ,通过灯泡L 、L 的电流相同
C.若先闭合S 再闭合S ，电压表、电流表示数都变大
D.若电压表和电流表位置对调，闭合S 、S 后，两表都被烧坏
10.新科学思维「2025 河南洛阳期中」如图甲所示的电路中，闭合开关，两个完全相同的电压表指针偏转均如图乙所示，则电阻R 和 R 两端的电压分别为 ( )
A.6 V,1.2 V B.6 V,4.8 V
C.1.2 V,4.8 V D.4.8 V,1.2 V
11.「2023黑龙江绥化中考」定值电阻R 和 R 并联在如图甲所示电路中，电流表的示数为0.5A，通过R 的电流为0.3 A，则通过R 的电流为 A；再将 R 和R 串联在如图乙所示电路中，电源电压为5 V，电压表示数为3 V，则R 两端的电压为 V。
中小学教育资源及组卷应用平台
专项突破7 含表的复杂电路分析
由图知，要使R 和R 并联，必有两条电流路径，则②是电压表，①和③分别与 R 和 R 串联，为电流表。故选C。
若甲、乙都是电流表，则电源短路，故A、C错误；若两灯串联，则乙为电流表，甲、丙为电压表，故B正确；若两灯并联，则乙为电压表，甲、丙为电流表，丙表测干路电流，丙表示数大于甲表示数，故D 错误。故选B。
解题联系要确定圆圈中的电表种类，首先要弄清电压表和电流表的正确使用方法：电流表与被测用电器串联，电压表与被测用电器并联；根据图中各圆圈的位置以及和用电器的连接方式，结合电表的使用方法逐项进行分析。
3.解析 电压表要与被测用电器并联，电流表要与被测用电器串联，故甲一定是电压表，乙一定是电流表，如图所示。
B因为电压表相当于断路，不影响电路的性质，去掉电压表后发现，电流只有一条路径，故灯泡L 和L 串联，故C、D错误；电压表并联在L 的两端，故测 L 两端的电压，故A 错误，B正确。故选B。
5B 由图可知，两灯串联，电压表 V 测灯泡L 两端的电压，电压表 V 测灯泡L 两端的电压，故A、D错误，B正确；串联电路的总电压等于各部分电路两端的电压之和，当两灯规格相同时，两灯两端的电压相等，当两灯规格不同时，两灯两端的电压不相等，即电压表V 的示数可能大于、等于或小于电压表V 的示数，故C错误。故选 B。
6D 由题图可知三灯并联，电流表 A 测通过灯 L 、L 的电流之和；电流表A 测量通过灯 L 、L 的电流之和，D正确。故选D。
方法归纳 判断电流表的测量对象时，关键是确定电流表所在的位置，特别是并联电路，注意区分电流流过电流表时是分流前还是分流后，是汇合前还是汇合后。如果电流是在分流前或汇合后经过电流表，那么电流表在干路上；如果电流是在分流后、汇合前经过电流表，那么电流表在支路上。
7. C由图知，闭合开关S ，电路为灯泡的简单电路，电压表测电源电压，两个电流表测量电路中的电流；再闭合开关S ，L和R 并联，电压表测电源电压，电流表A 测通过L的电流，电流表A 测干路电流；由于电源电压不变，因此电压表示数不变；根据并联电路各支路互不影响可知，通过灯泡的电流不变，A 示数不变，灯泡的亮度不变；根据并联电路的电流规律可知，电路中的总电流变大，电流表A 示数变大，电流表A 、A 的示数变化不相同。故选C。
8. C 由图知,R 、R 并联,电流表A 测干路电流,电流表A 测通过R 的电流，电压表测电源电压，所以电压表示数不为零，A错误。两个相同的电流表(均有0~0.6 A,0~3 A 两个测量范围)指针偏转的角度相同，根据并联电路的电流规律可知，电流表A 选用大量程，电流表 A 选用小量程，且电流表A 示数是电流表A 示数的5倍。一段时间后，电流表 A 指针偏转的角度突然变为原来的 ，即电流表A 和电流表A 示数相等，所以故障是电阻R 出现了断路故障，故C正确,B、D错误。故选C。
9. A同时闭合S 、S 时，两只灯泡首首相连，尾尾相连，是并联的，故A 正确；若闭合S 断开S ，L 单独接入电路，L 没有电流通过，故B错误；若先闭合S ，L 单独接入电路，电压表测电源电压，电流表测电路电流，再闭合S ，L 、L 并联，电流表测干路电流，电压表仍测电源电压，示数不变，故电流表示数变大，故C错误；若电压表和电流表位置对调，闭合S 、S 后，电压表串联接入电路中，相当于断路，没有电流通过，所以电流表无示数，电压表测电源电压，示数约为3 V，两表都不会被烧坏，故D 错误。故选 A。
10. D 由图知,R 和R 串联,电压表 V 测电源电压,电压表V 测 R 两端电压，所以电压表V 的示数比电压表 V 的示数大，故电压表 V 选的测量范围是0~15 V,分度值为0.5 V,读数为6V;电压表V 选的测量范围是0~3 V,分度值为0.1 V,读数为1.2 V,即R 两端的电压是 1.2V；根据串联电路的电压关系知，R 两端的电压 故选 D。
答案 0.2 2
解析 如图甲所示，定值电阻R 和R 并联，电流表测量干路的电流，电流表的示数为0.5A，通过R 的电流为0.3A，根据在并联电路中，干路电流等于各支路电流之和可知，通过 R 的电流为 0.5 A-0.3 A=0.2 A;如图乙所示,将R 和R 串联在电路中，电源电压为5 V，电压表测R 两端电压，示数为3 V，根据串联电路中总电压等于各分电压之和，则R 两端的电压为：
