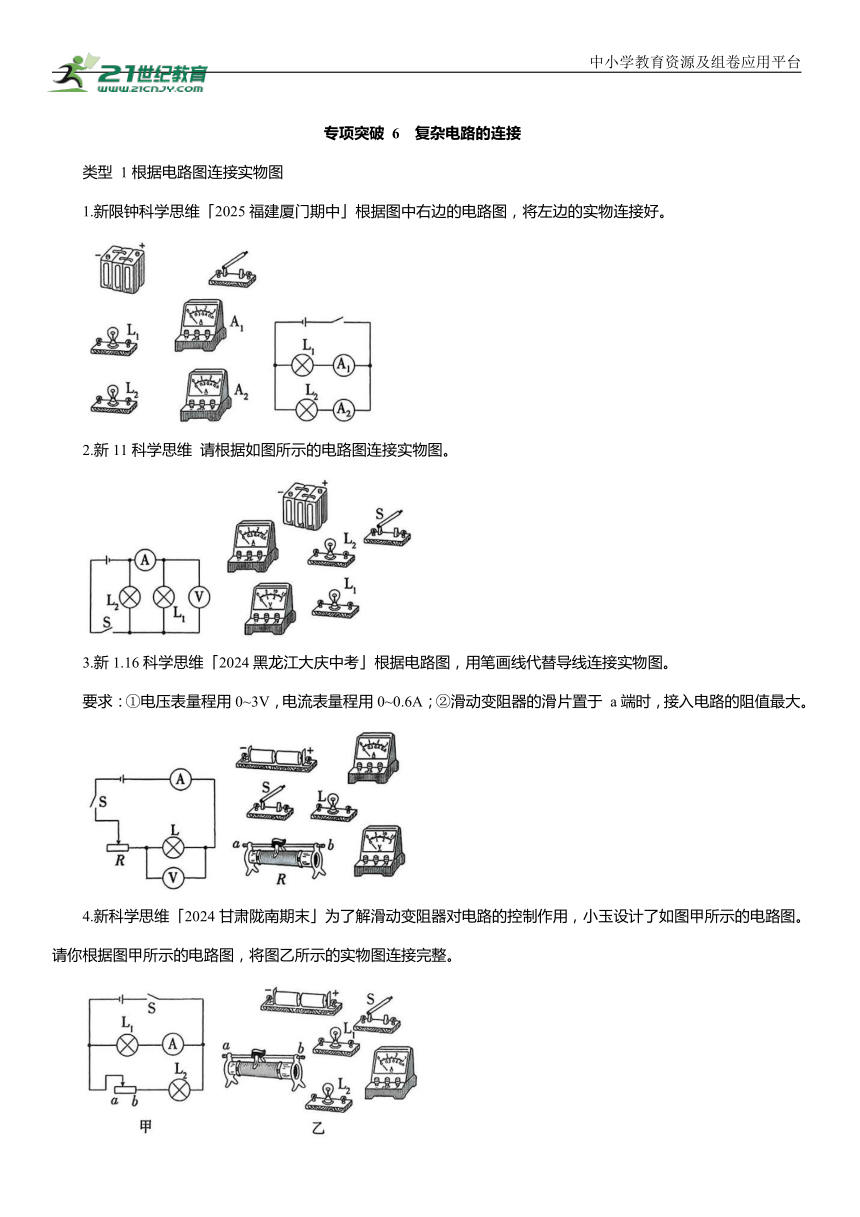

专项突破 6 复杂电路的连接
类型 1根据电路图连接实物图
1.新限钟科学思维「2025福建厦门期中」根据图中右边的电路图，将左边的实物连接好。
2.新11科学思维 请根据如图所示的电路图连接实物图。
3.新1.16科学思维「2024黑龙江大庆中考」根据电路图，用笔画线代替导线连接实物图。
要求：①电压表量程用0~3V，电流表量程用0~0.6A；②滑动变阻器的滑片置于 a端时，接入电路的阻值最大。
4.新科学思维「2024甘肃陇南期末」为了解滑动变阻器对电路的控制作用，小玉设计了如图甲所示的电路图。请你根据图甲所示的电路图，将图乙所示的实物图连接完整。

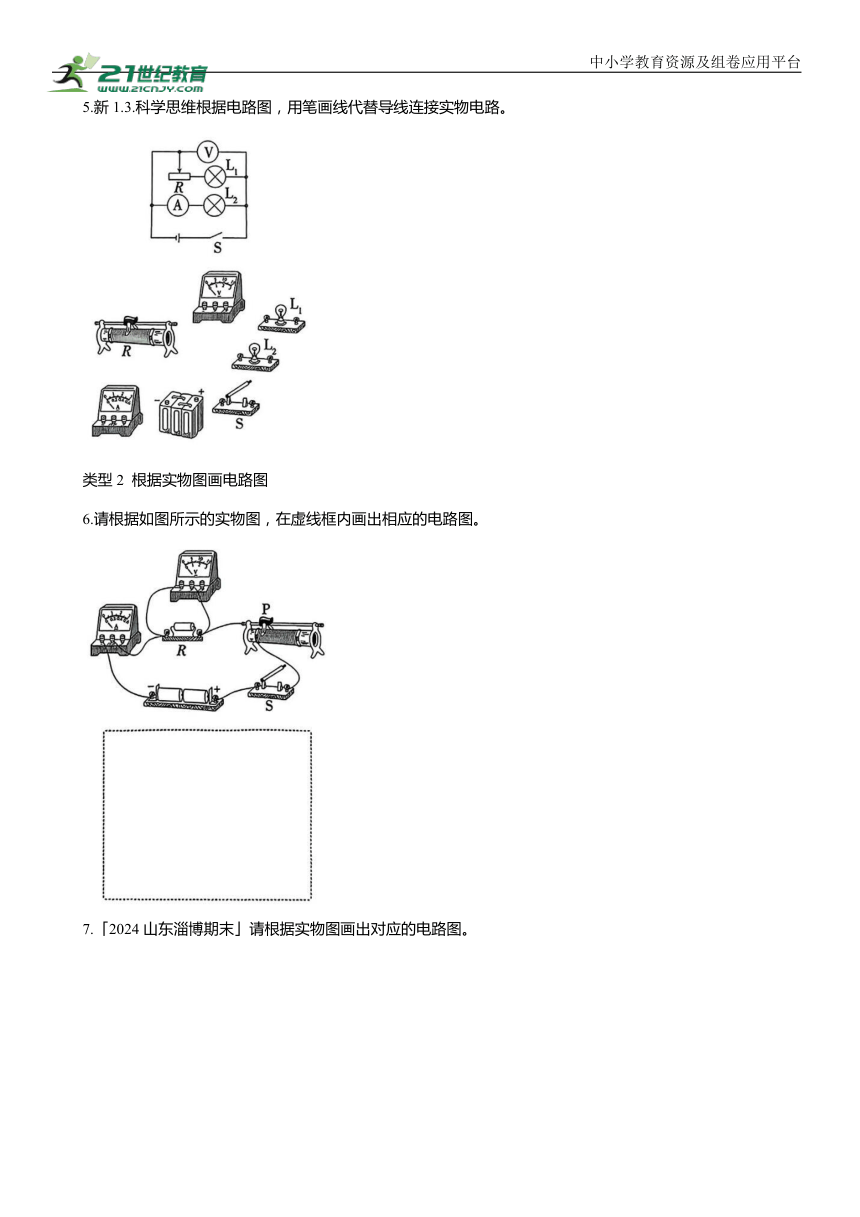

5.新1.3.科学思维根据电路图，用笔画线代替导线连接实物电路。
类型2 根据实物图画电路图
6.请根据如图所示的实物图，在虚线框内画出相应的电路图。
7.「2024山东淄博期末」请根据实物图画出对应的电路图。

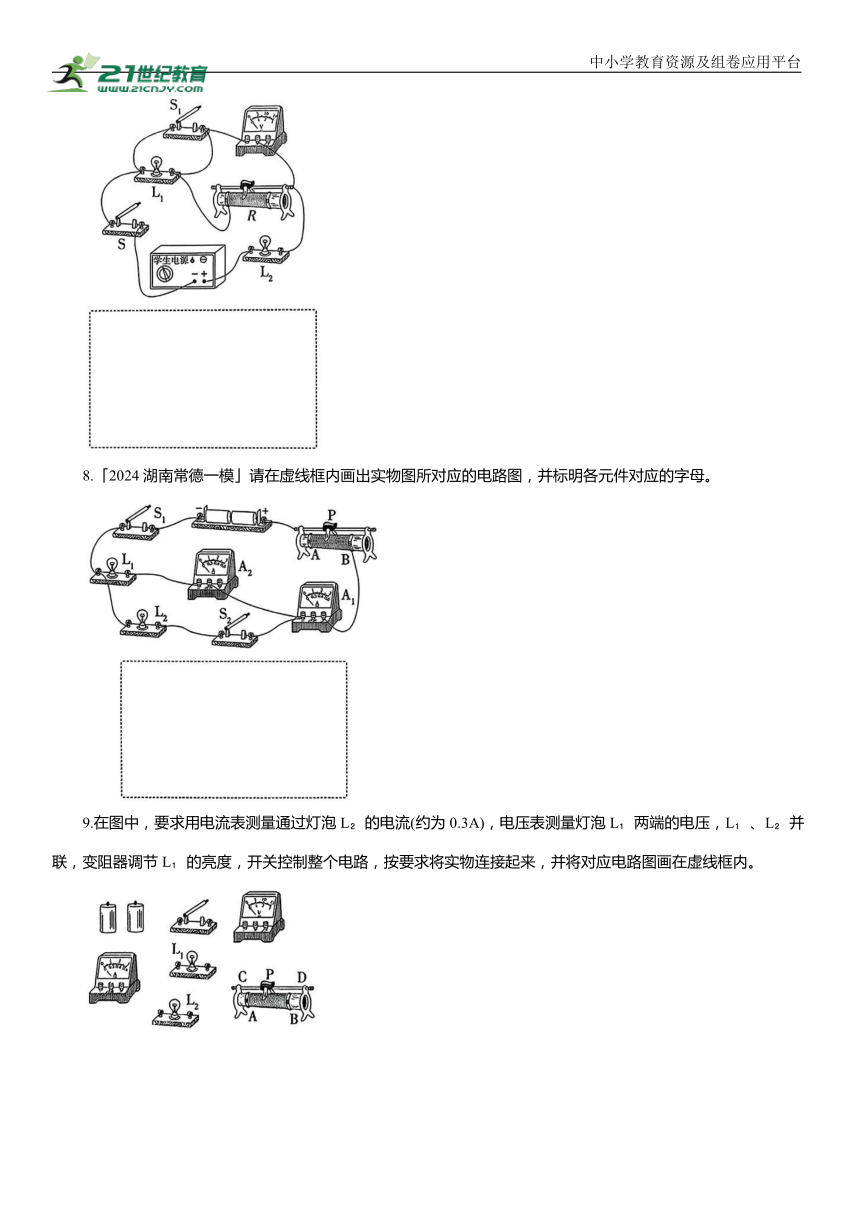

8.「2024湖南常德一模」请在虚线框内画出实物图所对应的电路图，并标明各元件对应的字母。
9.在图中，要求用电流表测量通过灯泡L 的电流(约为0.3A)，电压表测量灯泡L 两端的电压，L 、L 并联，变阻器调节L 的亮度，开关控制整个电路，按要求将实物连接起来，并将对应电路图画在虚线框内。
类型 3 电路纠错

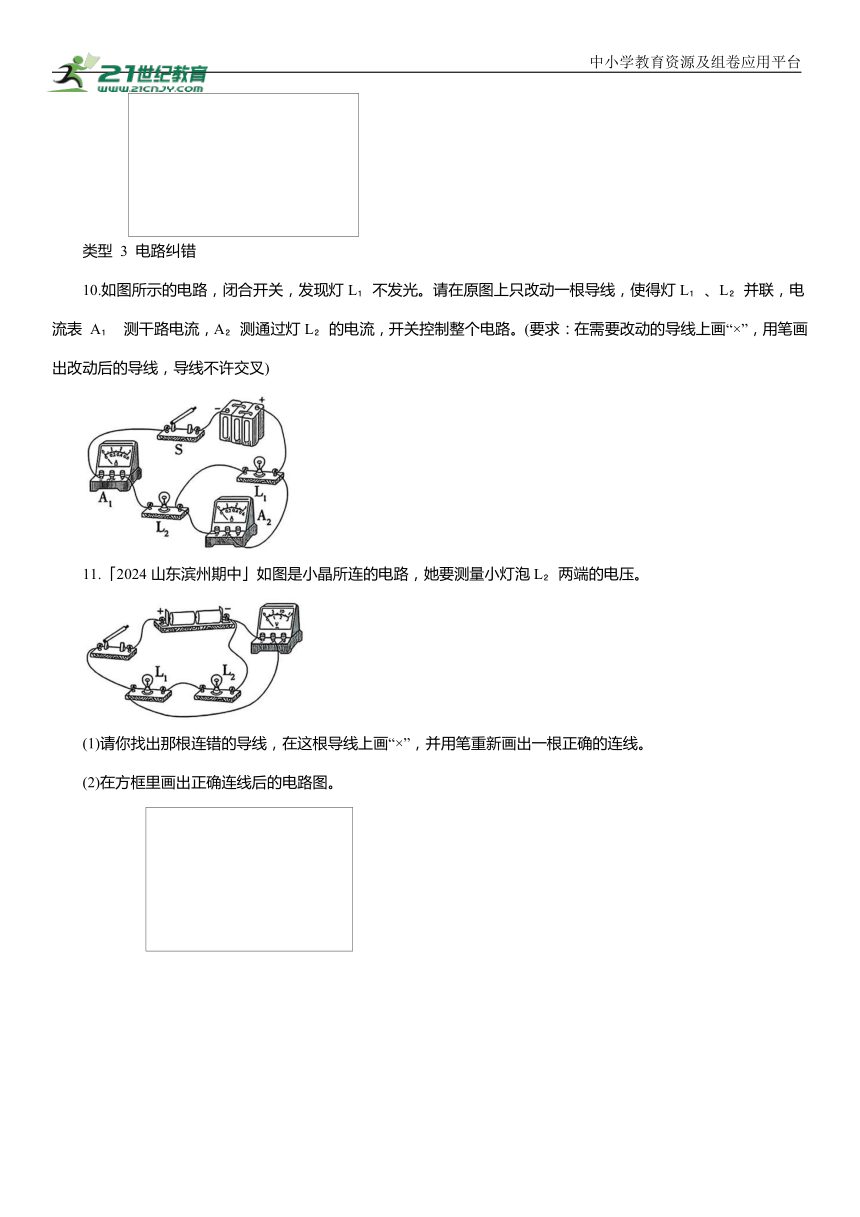

10.如图所示的电路，闭合开关，发现灯L 不发光。请在原图上只改动一根导线，使得灯L 、L 并联，电流表 A 测干路电流，A 测通过灯L 的电流，开关控制整个电路。(要求：在需要改动的导线上画“×”，用笔画出改动后的导线，导线不许交叉)
11.「2024山东滨州期中」如图是小晶所连的电路，她要测量小灯泡L 两端的电压。
(1)请你找出那根连错的导线，在这根导线上画“×”，并用笔重新画出一根正确的连线。
(2)在方框里画出正确连线后的电路图。
专项突破6 复杂电路的连接
解析 由电路图可知，两灯泡并联，开关在干路上，电流表 A 、A 分别测量通过L 、L 的电流，据此连接实物电路，如图所示。
2.解析 由电路图可知，电流从电源正极出发，先经过开关，然后分成两条支路，一条流经灯泡L ，另一条流经灯泡L 和电流表，最后汇合回到电源负极，电压表并联在L 两端，电流表测 L 所在支路的电流，据此连接实物电路，如图所示。
3 解析 由电路图可知，灯泡和滑动变阻器串联，电流表串联在电路中，电压表并联在灯泡两端；电压表量程用0~3 V，电流表量程用0~0.6 A；滑动变阻器的滑片置于a端时，接入电路的阻值最大，即需要连接滑动变阻器右下端的接线柱，如图所示。
解题思路 连接含有电表和滑动变阻器的实物图时：(1)电流表和用电器串联，电压表和用电器并联，滑动变阻器一般与用电器串联；(2)连电压表时，可以先将其余电路连好后，根据电压表测量的对象再把电压表连在被测量对象的两端；(3)连滑动变阻器时，根据滑片移动方向和电阻变化情况，判断电路图中滑动变阻器的下端连接的位置(滑动变阻器下端连接位置确定后，上端可以任意连接)。
4.解析 甲图中，滑动变阻器与L 串联后再与L 并联，且滑片以右电阻丝连入电路中，电流表测通过 L 的电流，开关控制整个电路，如图所示。
解析 由电路图可知，变阻器和L 串联后再与 L 并联，电流表测通过L 的电流，电压表测变阻器和L 两端电压，开关在干路上控制整个电路，如图所示。
6.解析 由实物图可知：电阻 R 与滑动变阻器串联，且滑片向右移动时连入电路中的电阻变大，电压表接在电阻R 两端，电流表串联在电路中，按实物图从电源正极依次画出各元件，如图所示。
中小学教育资源及组卷应用平台
7.解析 由图得，灯泡 L 与开关 S 并联后，再与开关S、变阻器R、灯泡 L 串联，电压表测量变阻器两端的电压，滑片向右移动时变阻器接入电路中电阻变大，据此画出电路图，如图所示。
8.解析 由实物图可知，两灯并联后与滑动变阻器串联，且滑片向右滑动时滑动变阻器连入电路中的电阻变小，开关S 在干路上控制整个电路，开关S 在L 所在支路上，A 接在干路上，A 接在L 所在支路上，由此画出电路图，如图所示。
9.解析 先将电池组、开关串联起来，然后分成两条路径：一条路经滑动变阻器(一上一下)、灯泡L 回到电源的负极，再将电压表并联在灯泡L 的两端，由于电源电压为3 V，因此选择0~3V的量程；另一条路经灯泡L 、电流表回到电源的负极，由于灯泡中的电流约为0.3 A，因此选择0~0.6A的量程。再根据实物图来画出相应的电路图，如图所示。
10解析 该电路存在的问题是电流表A 与L 并联，L 被短路；根据一个电流表在干路，一个电流表在支路，将灯泡L 右侧接线改接到电流表 A 的“3”接线柱上即可，如图所示。
解析 (1)由题图可知，电压表并联在灯泡L 、L 两端，测量L 、L 两端的总电压，故连接错误，需将电压表并联在L 两端，如图所示。
(2)两灯泡串联，开关控制整个电路，电压表测 L 两端电压，如图所示。
