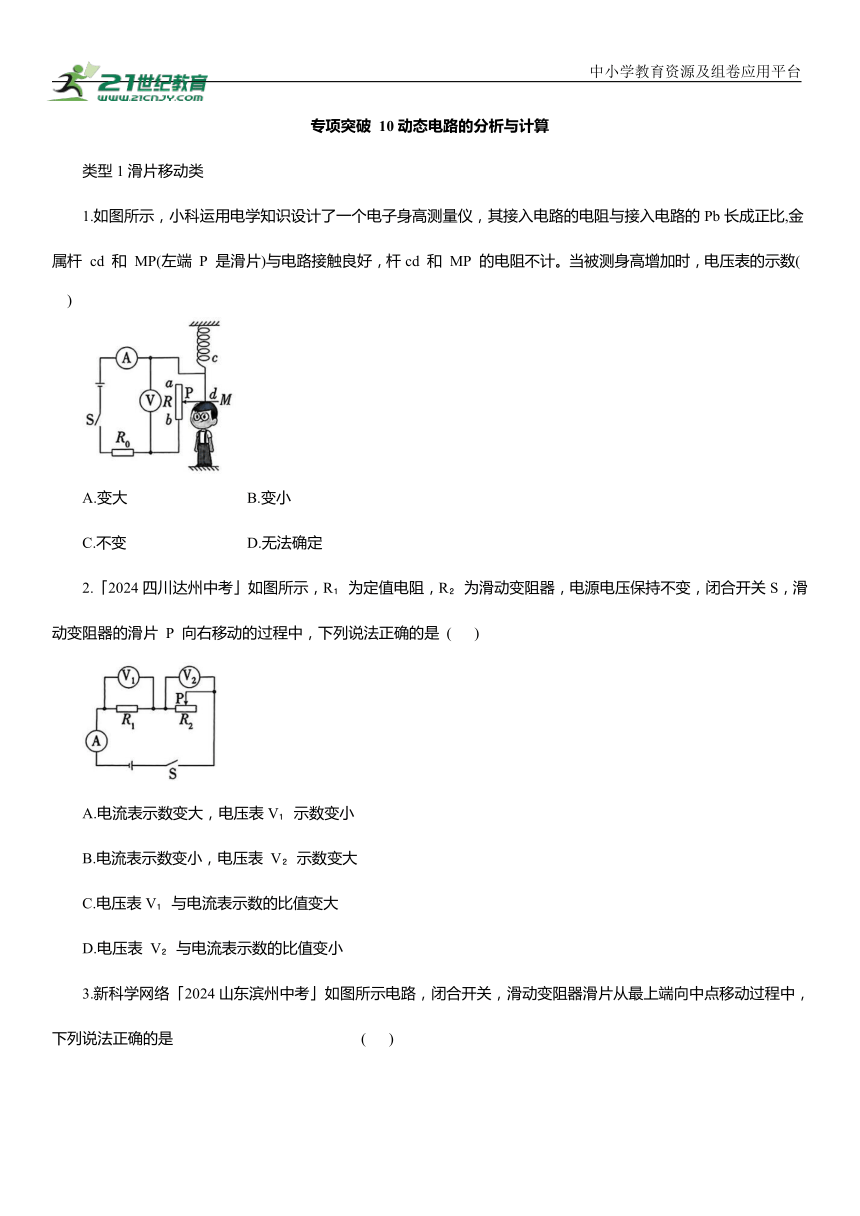

专项突破 10动态电路的分析与计算
类型1滑片移动类
1.如图所示，小科运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的Pb长成正比,金属杆 cd 和 MP(左端 P 是滑片)与电路接触良好，杆cd 和 MP 的电阻不计。当被测身高增加时，电压表的示数( )
A.变大 B.变小
C.不变 D.无法确定
2.「2024四川达州中考」如图所示，R 为定值电阻，R 为滑动变阻器，电源电压保持不变，闭合开关S，滑动变阻器的滑片 P 向右移动的过程中，下列说法正确的是 ( )
A.电流表示数变大，电压表V 示数变小
B.电流表示数变小，电压表 V 示数变大
C.电压表V 与电流表示数的比值变大
D.电压表 V 与电流表示数的比值变小

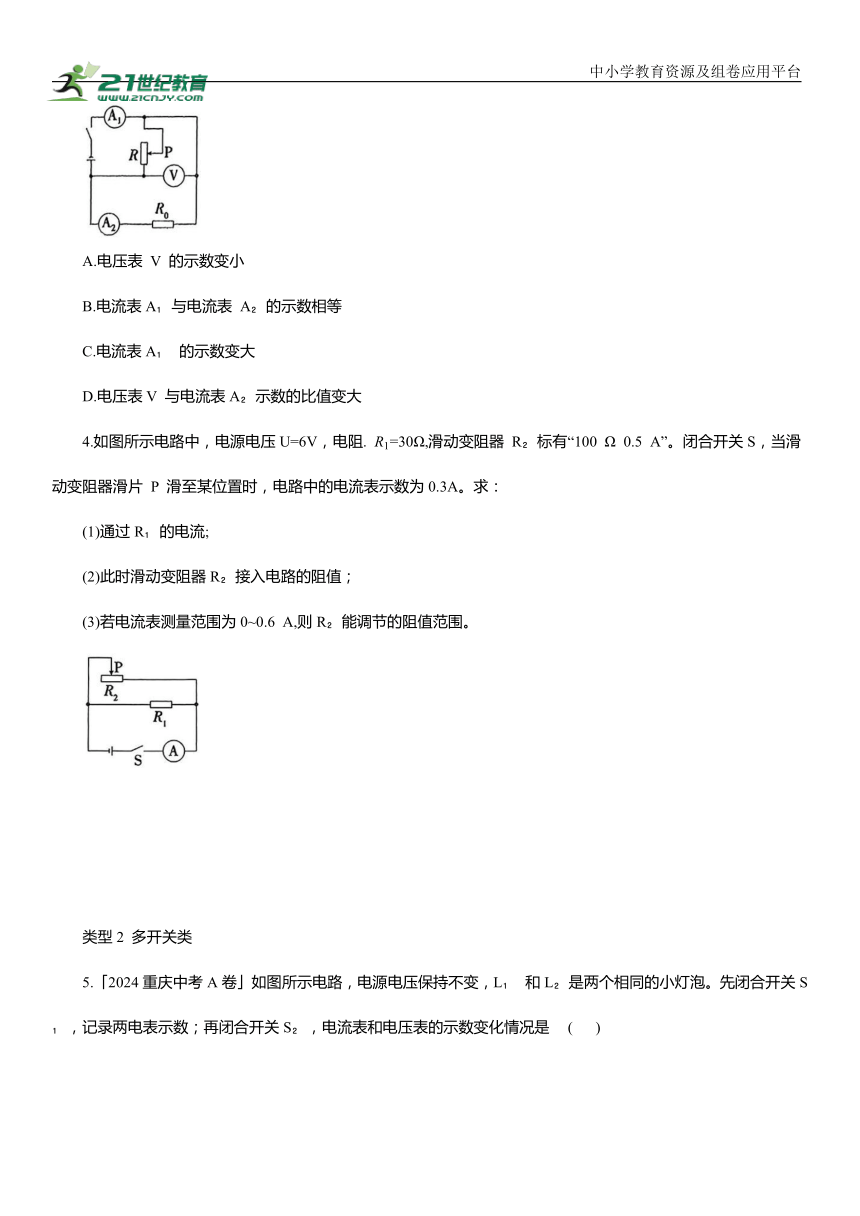

3.新科学网络「2024山东滨州中考」如图所示电路，闭合开关，滑动变阻器滑片从最上端向中点移动过程中，下列说法正确的是 ( )
A.电压表 V 的示数变小
B.电流表A 与电流表 A 的示数相等
C.电流表A 的示数变大
D.电压表V 与电流表A 示数的比值变大
4.如图所示电路中，电源电压U=6V，电阻. 30Ω,滑动变阻器 R 标有“100 Ω 0.5 A”。闭合开关S，当滑动变阻器滑片 P 滑至某位置时，电路中的电流表示数为0.3A。求：
(1)通过R 的电流;
(2)此时滑动变阻器R 接入电路的阻值；
(3)若电流表测量范围为0~0.6 A,则R 能调节的阻值范围。
类型2 多开关类

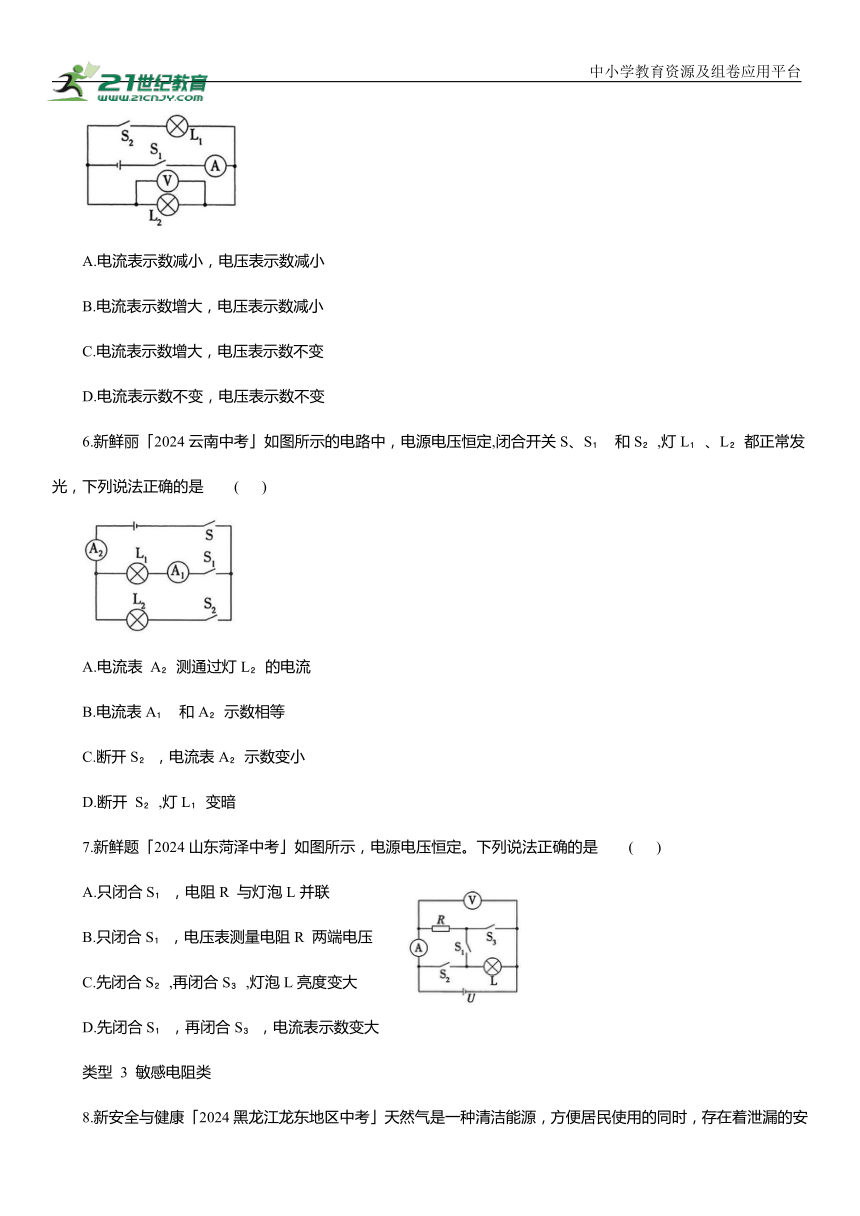

5.「2024重庆中考A卷」如图所示电路，电源电压保持不变，L 和L 是两个相同的小灯泡。先闭合开关S ，记录两电表示数；再闭合开关S ，电流表和电压表的示数变化情况是 ( )
A.电流表示数减小，电压表示数减小
B.电流表示数增大，电压表示数减小
C.电流表示数增大，电压表示数不变
D.电流表示数不变，电压表示数不变
6.新鲜丽「2024云南中考」如图所示的电路中，电源电压恒定,闭合开关S、S 和S ,灯L 、L 都正常发光，下列说法正确的是 ( )
A.电流表 A 测通过灯L 的电流
B.电流表A 和A 示数相等
C.断开S ，电流表A 示数变小
D.断开 S ,灯L 变暗
7.新鲜题「2024山东菏泽中考」如图所示，电源电压恒定。下列说法正确的是 ( )
A.只闭合S ，电阻R 与灯泡L并联
B.只闭合S ，电压表测量电阻R 两端电压
C.先闭合S ,再闭合S ,灯泡L亮度变大
D.先闭合S ，再闭合S ，电流表示数变大
类型 3 敏感电阻类
8.新安全与健康「2024黑龙江龙东地区中考」天然气是一种清洁能源，方便居民使用的同时，存在着泄漏的安全隐患。物理兴趣小组在老师的指导下设计了天然气泄漏检测电路，如图电源电压恒定不变，R 为定值电阻，R为气敏电阻。R阻值随天然气浓度的增大而减小，则天然气( )
A.浓度增大，电流表示数变小
B.浓度增大，电压表示数变小
C.浓度减小，电流表示数变大
D.浓度减小，电压表示数变小
9.「2023山西中考」小伟给学校劳动实践基地万程组的蔬菜大棚设计了一个测量空气湿度的电路图，如图甲所示。电源电压恒为6 V，定值电阻R 的阻值为20 Ω，湿敏电阻 R 的阻值随空气湿度H的变化关系如图乙所示。下列分析正确的是 ( )
A.空气湿度越大，湿敏电阻R 的阻值越大
B.空气湿度越大，电压表示数越小
C.当空气湿度为40%时，电压表的示数为3.6 V
D.当电路中电流为0.15 A时，空气湿度为50%
10.新安全与健康「2024河南南阳期中」(多选)如图所示，是房间中的烟雾报警器的简化原理图。内装有一个激光发生器及带有一光敏电阻R 的电路，其中电源电压恒定，R 为定值电阻。有烟雾产生时，激光被烟雾遮挡而使光敏电阻的阻值发生变化，从而改变电路中的电流。当电路中的电流增大至某一数值时报警器开始报警。下列说法正确的是 ( )
A.光敏电阻 R 的阻值随光照强度的减弱而增大
B.烟雾越浓，电流表示数越大
C.烟雾越浓，电压表示数越大
D.若要提高警报灵敏度，可以适当减小R 的阻值
专项突破 10
动态电路的分析与计算
1A 由电路图可知，定值电阻R 和滑动变阻器R 串联，电压表测滑动变阻器两端的电压，被测身高增加时，滑动变阻器接入电路的电阻阻值变大，根据欧姆定律可知电路中的电流减小，根据U=IR 可知定值电阻R 两端的电压减小，根据串联电路的电压特点可知，滑动变阻器两端的电压变大，即电压表示数变大。
2. B R 和R 串联，向右移动滑片，R 连入电路阻值变大，电路中总电阻变大，电流减小，因此电流表示数变小，根据U=IR得到R 两端的电压减小，而两者电压之和不变，因此R 两端的电压增大，A错误，B正确。电压表V 与电流表示数的比值是 R 的阻值，不变，C错误。电压表V 与电流表示数的比值是 R 连入电路的阻值，变大，D错误。故选B。
3. C 由图可知，闭合开关，R、R 并联，电流表 A 测通过R 的电流，电流表 A 测干路电流，所以电流表A 的示数大于电流表 A 的示数，电压表测电源电压，R 、R两端的电压都等于电源电压。滑动变阻器滑片P从最上端向中点移动过程中，R接入电路中的电阻变小，电路总电阻变小，电源电压不变，则电压表的示数不变，由欧姆定律得，通过R的电流变大，电路总电流变大，则电流表A 示数变大，A 示数不变，故A、B错误，C正确；V的示数不变，A 的示数不变，则V 的示数与A 示数的比值不变，D错误。故选 C。
解析 (1)由电路图可知，闭合开关，电阻 R 和滑动变阻器并联接入电路，电流表测干路电流。因并联电路中各支路两端的电压相等，都等于电源电压，所以，通过R 的电流
(2)并联电路干路电流等于各支路电流之和，则通过R 的电流 滑动变阻器连入电路的阻值
(3)电流表测量范围为0~0.6A，所以通过干路的最大电流为0.6A，通过滑动变阻器的最大电流 I =0.6 A-0.2 A=0.4 A,滑动变阻器接入电路的最小阻值滑动变阻器接入电路的阻值越大，通过电路的电流越小，所以滑动变阻器接入电路的阻值范围为15~100Ω。
5. C由图可知，先闭合开关S ，只有L 工作，电流表测电路中的电流，电压表测电源电压。再闭合开关S ，L 和L 并联，电流表测干路电流，电压表仍测电源电压，故电压表示数不变，根据并联电路的电流规律可知，此时电流表示数变大，故选 C。
6. C 闭合开关 S、S 和S ,灯L 和L 并联,电流表A 测通过灯L 的电流，电流表A 测干路电流，A错误；由并联电路中干路电流等于各支路电流之和知，电流表A 的示数比电流表A 的示数小，B错误；断开S ，电路为L 的简单电路，电流表A 的示数与电流表A 的示数相等，则电流表 A 示数变小，C正确；并联电路中，用电器互不影响，所以断开开关S ，灯L 亮度不变，D错误。故选C。
方法归纳 动态电路问题分析步骤：(1)看清电路结构，明确用电器的连接方式；(2)确定电表的测量对象；(3)分析滑片移动(或开关的断开或闭合)时，变阻器的阻值(或电路结构)变化，进一步根据欧姆定律判断电路中的电流变化以及各用电器两端电压的变化情况。
7. D只闭合S ，电阻R 和灯泡L串联，电流表测电路中的电流，电压表测电源电压，故A、B错误；先闭合S ，电路为灯泡L的简单电路，再闭合S ，电阻 R 与灯泡L并联，灯泡两端的电压没有变化，所以灯泡的亮度不变，故C错误；先闭合S ，电阻R 与灯泡L串联，再闭合S ，电路为定值电阻R 的简单电路，小灯泡被短路，电路的电阻变小，电流变大，即电流表示数变大，故D正确。故选 D。
8D 由图可知，两电阻串联，电压表测定值电阻R 两端的电压，电流表测电路中的电流。天然气浓度增大时，R阻值减小，电路中的总电阻变小，由 可知，电路中的电流增大，即电流表示数变大，由U=IR 可知，R 两端的电压变大，即电压表示数变大，故A、B不符合题意；天然气浓度减小时，R阻值增大，电路中的总电阻变大，由 可知，电路中的电流变小，即电流表示数变小，由U=IR可知，R 两端的电压变小，即电压表示数变小，故C 不符合题意，D符合题意。故选D。
由图乙知，空气湿度越大，湿敏电阻 R 的阻值越小，A错误；定值电阻 R 和湿敏电阻 R 串联，电压表测定值电阻R 两端的电压，空气湿度越大，湿敏电阻R的阻值越小，根据串联分压规律知，湿敏电阻R 两端的电压减小，定值电阻 R 两端的电压增大，即电压表示数增大，B错误；由图乙知，当空气湿度为40%时，湿敏电阻R的阻值为30Ω，根据串联分压规律得， 由①②解得， 电压表的示数为2.4 V，C错误；根据欧姆定律得， 根据串联电路的电阻特点知， 由图乙知，对应的空气湿度为50%，D正确。故选D。
BD 由题图可知，定值电阻R 与光敏电阻 R 串联、电流表测电路中的电流，电压表测光敏电阻两端的电压。有烟雾时，光照减弱，电路中电流增大，说明电路中的电阻减小，光敏电阻 R 的阻值随光照强度的减弱而减小，则烟雾越浓，光照强度越弱，电阻越小，电路中的电流越大，根据欧姆定律 定值电阻R 两端的电压增大，光敏电阻两端的电压减小，即电压表示数减小，故A、C错误，B正确；要提高警报灵敏度，需减小电路中的电阻以增大电流，使报警器更快报警，故D 正确。故选 B、D。
