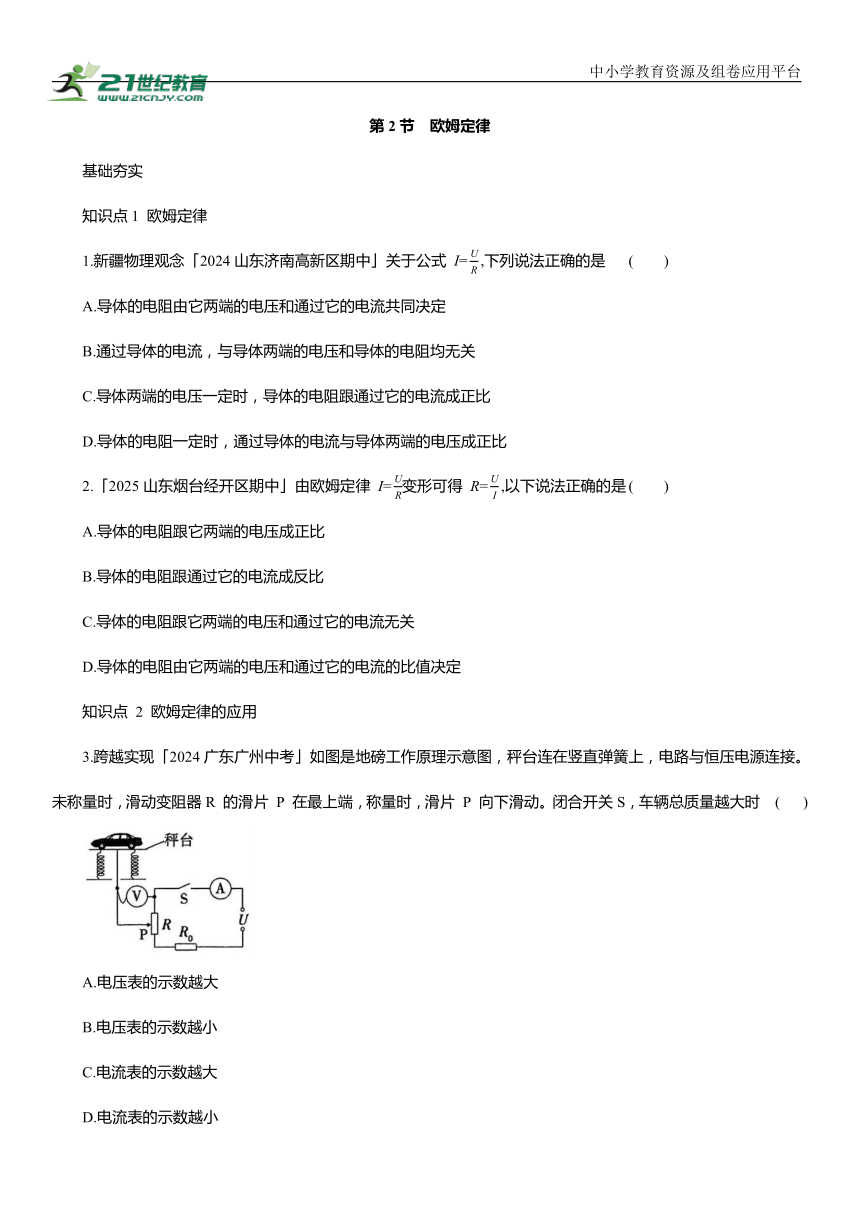

欧姆定律
基础夯实
知识点1 欧姆定律
1.新疆物理观念「2024山东济南高新区期中」关于公式 下列说法正确的是 ( )
A.导体的电阻由它两端的电压和通过它的电流共同决定
B.通过导体的电流，与导体两端的电压和导体的电阻均无关
C.导体两端的电压一定时，导体的电阻跟通过它的电流成正比
D.导体的电阻一定时，通过导体的电流与导体两端的电压成正比
2.「2025山东烟台经开区期中」由欧姆定律 变形可得 以下说法正确的是 ( )
A.导体的电阻跟它两端的电压成正比
B.导体的电阻跟通过它的电流成反比
C.导体的电阻跟它两端的电压和通过它的电流无关
D.导体的电阻由它两端的电压和通过它的电流的比值决定
知识点 2 欧姆定律的应用
3.跨越实现「2024广东广州中考」如图是地磅工作原理示意图，秤台连在竖直弹簧上，电路与恒压电源连接。未称量时，滑动变阻器R 的滑片 P 在最上端，称量时，滑片 P 向下滑动。闭合开关S，车辆总质量越大时 ( )
A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

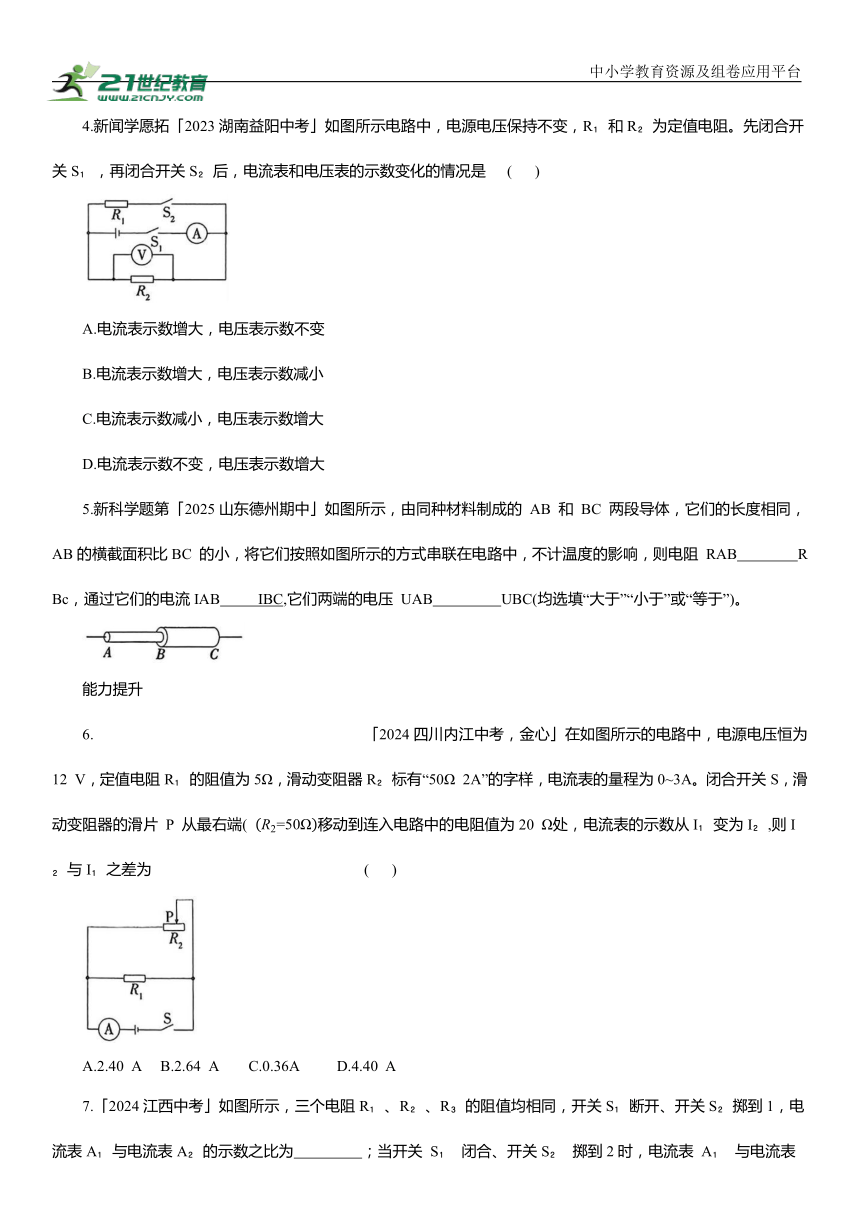

4.新闻学愿拓「2023湖南益阳中考」如图所示电路中，电源电压保持不变，R 和R 为定值电阻。先闭合开关S ，再闭合开关S 后，电流表和电压表的示数变化的情况是 ( )
A.电流表示数增大，电压表示数不变
B.电流表示数增大，电压表示数减小
C.电流表示数减小，电压表示数增大
D.电流表示数不变，电压表示数增大
5.新科学题第「2025山东德州期中」如图所示，由同种材料制成的 AB 和 BC 两段导体，它们的长度相同，AB的横截面积比BC 的小，将它们按照如图所示的方式串联在电路中，不计温度的影响，则电阻 RAB RBc，通过它们的电流IAB IBC,它们两端的电压 UAB UBC(均选填“大于”“小于”或“等于”)。
能力提升
「2024四川内江中考，金心」在如图所示的电路中，电源电压恒为12 V，定值电阻R 的阻值为5Ω，滑动变阻器R 标有“50Ω 2A”的字样，电流表的量程为0~3A。闭合开关S，滑动变阻器的滑片 P 从最右端( 移动到连入电路中的电阻值为20 Ω处，电流表的示数从I 变为I ,则I 与I 之差为 ( )
A.2.40 A B.2.64 A C.0.36A D.4.40 A
7.「2024江西中考」如图所示，三个电阻R 、R 、R 的阻值均相同，开关S 断开、开关S 掷到1，电流表A 与电流表A 的示数之比为 ；当开关 S 闭合、开关S 掷到2时，电流表 A 与电流表 A 的示数之比为 。
8.「2024重庆中考A卷」如图甲所示，电源电压不变，电流表量程为0~0.6A，电压表量程为0~3 V，定值电阻R 大于5Ω，滑动变阻器R 的规格为“20Ω 1 A”,小灯泡L 的电流随其两端电压变化的图像如图乙所示。若闭合开关S、S 接1，在电路安全的情况下，变阻器R 允许接入电路的最大阻值为15 Ω，则电源电压为 V；若闭合开关S、S 接2，在电路安全的情况下，电路中允许通过的最大电流是最小电流的1.5倍，则电阻R 的阻值为 Ω。
素养提优
9.跨工程安装「2025北京通州期中」图甲为自动气象站中的测温装置，它的测温电路可简化为图乙，其
中的“恒流源”是一个特殊电源。电流大小由电源内部结构决定，当电阻 R 变化时，通过 R的电流大小保持不变，电阻R 的阻值随温度的变化规律如图丙所示。通过数字电压表的示数可反映环境的温度变化。某次环境温度从t 上升到t ，电压表的示数变化了△U。当温度的变化值相同时，电压表示数的变化越大，该测温装置的灵敏度越高。若要增大该测温装置的灵敏度，分析说明应更换电流值更小还是电流值更大的恒流源。
第2节 欧姆定律
导体的电阻是导体本身的一种性质，与导体两端电压和通过的电流无关，A、C错误；通过导体的电流，与导体两端的电压和导体的电阻有关，B错误；当导体电阻一定时，导体两端的电压越大，通过它的电流越大，D正确。故选 D。
电阻是导体本身的一种性质，电阻的大小与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过的电流无关， 是计算导体电阻大小的一种方法，故选C。
易错男性，导体的电阻是导体本身的性质，与导体本身的材料、长度、横截面积、温度有关。 是电阻的计算式，但R与电压U和电流I无关，不能说“电阻R跟U成正比，跟I成反比”。
A由题图可知，两电阻串联，电流表测电路电流，电压表测变阻器滑片 P 上部分电阻两端的电压。闭合开关S，车辆总质量越大时，滑片 P越向下滑动，但变阻器连入电路的电阻不变，电路的总电阻不变，根据欧姆定律知，电路电流不变，因此电流表的示数不变；跟电压表并联的那部分电阻的阻值变大，则跟电压表并联的那部分电阻两端的电压变大，即电压表的示数变大，故选A。
4. A先闭合开关S ，电路中只有电阻 R 工作，电流表测量电路中电流，电压表测量电源电压；再闭合开关S 后，两电阻并联，电流表测量干路电流，电压表仍测量电源电压，由于电源电压不变，所以电压表示数不变；由于并联电路各支路互不影响，所以通过R 的电流不变，并联电路中干路电流等于各支路电流之和，所以电流表示数变大。故选A。
5 答案 大于 等于 大于
解析 由题意知，导体 AB 和 BC 由同种材料制成、长度相同，AB 的横截面积比 BC 的小，则 因为两段导体串联，所以 由U=IR 可知,AB 和BC两端的电压
能力提升
6. C由图知，R 和R 并联，电流表测干路电流，通过R 的电流 当 时，通过R 的电流 此时电流表的示数 当 时，通过R 的电流此时电流表的示数 则I 与I 之差为 ,故选C。
7 答案 1 ∶ 1 2∶1
解析 开关S 断开、开关S 掷到1时，R 和R 串联，串联电路电流处处相等，所以电流表 A 与电流表A 的示数之比为1：1；当开关S 闭合、开关S 掷到2时,R 与 R 并联,A 测干路电流,A 测通过 R 的电流，三个电阻的阻值均相同，所以 A 的示数等于A 示数的2倍，所以电流表A 与电流表A 的示数之比为2:1。
8.答案 4.5 40
解析 当闭合开关S、S 接1，灯泡和变阻器串联，电压表测变阻器两端电压，电压表量程为0~3V，则变阻器两端电压最大为3 V，此时通过变阻器的电流大小为 由图乙可知，当通过灯泡的电流为0.2A时，其两端的电压为1.5V，故电源电压为 若闭合开关S、S 接2，定值电阻和变阻器串联，电压表测变阻器两端电压，电流表测串联电路的电流，当变阻器连入电路阻值最大时，电源电压可表示为 当变阻器连入电路阻值最小时，电路中电流最大，电路中允许通过的最大电流是最小电流的1.5倍，则电源电压可表示为 ，由①②式可得， 故R 的阻值为40Ω。
素养提优
9.解析 若环境温度为 t 时电阻为 R，环境温度为t 时电阻为R+ΔR，则两次通过电阻的电流大小不变，建立等式关系 通过运算可得 △U= ，由温度的变化值相同时电压表示数的变化越大，该测温装置的灵敏度越高可知△R一定，可以增大U/R来增大测温装置的灵敏度，即更换一个电流值更大的恒流源。
