物理 北师大版（2024）
九年级全一册
第十一章　电路、电流和电压
第一节　认识电路
预习清单
1.能够把__________能转化为__________能的装置叫作用电器。
2.能够向用电器提供__________的装置叫作电源。
3.在电路中控制__________的装置叫作开关。
4.导线通常由__________外皮和__________内芯组成,内芯的材料通常是__________或__________。
电
其他形式
电能
电路通断
绝缘
金属
铜
铝
预习清单

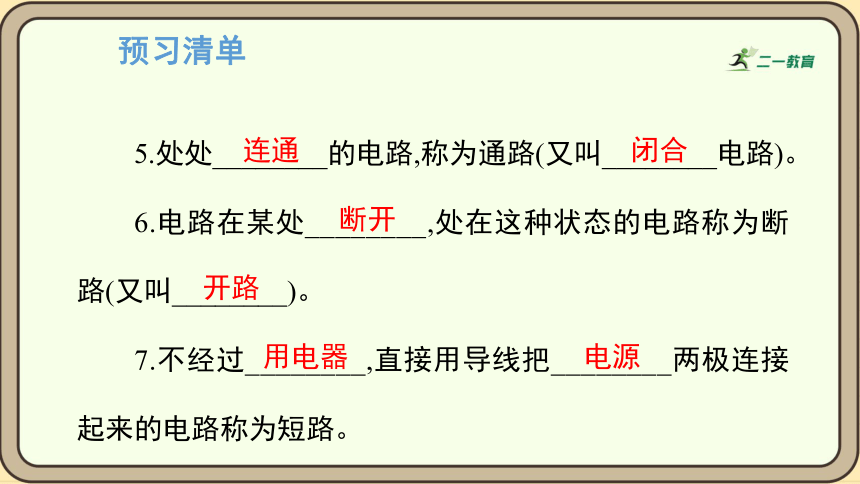

5.处处________的电路,称为通路(又叫________电路)。
6.电路在某处________,处在这种状态的电路称为断路(又叫________)。
7.不经过________,直接用导线把________两极连接起来的电路称为短路。
连通
闭合
断开
开路
用电器
电源
预习清单

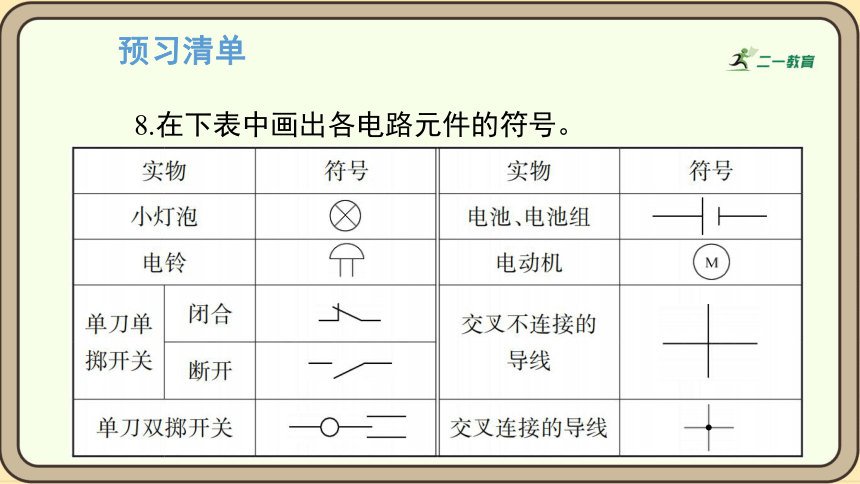

8.在下表中画出各电路元件的符号。
导入新课
智能家居系统给我们的生活带来了便利,这些智能家居设备都是用电工作的设备。
这节课我们就一起来认识电路。
任务一：电路的组成
【活动1】怎样点亮小灯泡
问题:
(1)如何让小灯泡亮起来
(2)电路接通后小灯泡发光,能量是怎样转化的
(3)如何控制灯泡的亮灭
(4)导线在电路中有什么作用
任务一：电路的组成
总结:
(1)小灯泡是利用电能工作的,小灯泡发光把电能转化成内能和光能;
(2)电池将其他形式的能转化为电能,为小灯泡提供电能;
(3)开关在电路中是控制电路通断的装置;
(4)导线将电路中的用电器、电源和开关的元件连接起来,是用来传输电能的。
任务一：电路的组成
生活中有哪些装置像小灯泡一样消耗电能 哪些装置像电池一样能够提供电能
认识电路中各元件的作用:像电灯、电视机、电冰箱、电风扇等能够把电能转化成其他形式能的装置叫作用电器;像干电池、太阳能电池、锂电池、纽扣电池、发电机等能够向用电器提供电能的装置叫作电源。
任务一：电路的组成
【活动2】学生分组实验:
(1)观察干电池、纽扣电池、学生电源、玩具汽车的电池盒、LED手电筒电池盒上的标注,看看有什么共同点。
(2)尝试将干电池按对应标记装入电池盒,闭合开关,观察玩具汽车是否能启动、手电筒LED灯是否发光。
(3)将干电池反向安装,闭合开关,观察玩具汽车是否能启动、手电筒LED灯是否发光。
任务一：电路的组成
总结:
学生电源两接线端都标有“+”号和“-”号,纽扣电池的一面也标有“+”号,“+”号表示电源的正极,“-”号表示电源的负极,直流电源的两极有正、负之分。有些用电器在连接时要注意电源的正、负极性,用电器的“+”端要与电源正极相连,因此在连接用电器和电源时,要观察用电器和电源上的极性标志。而家庭电路中的电源一般为交流电源,并没有正负之分。
任务一：电路的组成
生活中常见的开关和各种导线:
任务一：电路的组成
总结:
(1)开关在接入电路时应处于断开状态,在确认电路连接无误后,再闭合开关。
(2)导线通常是由绝缘外皮和金属内芯组成,内芯的材料通常是导电性较好的铜或铝。
任务二：通路、断路和短路
【演示实验】用小灯泡、干电池、开关和导线,连接一个简单电路。
【实验1】闭合开关,小灯泡发光。
讨论小灯泡亮起的原因。
总结:小灯泡发光,说明电能转化为内能和光能,表示电路中处处连通,这种电路状态称为通路,又叫闭合电路。
任务二：通路、断路和短路
【实验2】断开电路中的一根导线,闭合开关,小灯泡不亮。
讨论小灯泡不亮的原因,并分享观点。
断路的概念:小灯泡不亮,是由于电路在某处断开,这种状态称为断路或开路。断路的原因可能是导线没有连接好或开关断开。
任务二：通路、断路和短路
【实验3】在电源两端接入一段较细的保险丝,观察现象。
总结:这种不经过用电器,直接用导线把电源两极连接起来的电路称为短路。发生短路时,可能会损坏电源或引起火灾,因此,要注意在用电时避免出现短路故障,注意用电安全。
任务三：电路图
问题:
怎样直观、简明地描述复杂的电路呢
【学生活动】
(1)阅读教材中的相关内容,认识电路中常见的元件符号,了解电路图的画法及注意事项。
(2)练习根据电路画出对应的电路图。
任务三：电路图
注意:
①元件位置安排要适当,分布要均匀。
②连线要横平竖直。
③元件不能放在拐角处。
④避免出现导线交叉不相连的情况。
核心总结
1.电路的组成
(1)电源:能够向用电器提供电能的装置。
(2)用电器:能够把电能转化为其他形式能的装置(消耗电能)。
(3)开关:在电路中控制电路通断的装置。
“断开”与“闭合”不同于生活中说的“打开”与“关上”,实验室常用单刀单掷开关、单刀双掷开关。开关在连入电路时应该是断开的,在确认电路连接无误后,再闭合开关。
(4)导线:通常由绝缘外皮和金属内芯组成。
核心总结
2.通路、断路和短路
(1)通路:处处连通的电路,称为通路(又叫闭合电路)——电路中有电流通过的完整电路。
(2)断路:电路在某处断开,处在这种状态的电路称为断路(又叫开路)。
原因:开关断开;导线断了或导线没有连接好;用电器断路。
(3)短路(电源短路):不经过用电器,直接用导线把电源两极连接起来的电路。
危害:损坏电源,甚至引起火灾。
核心总结
3.电路图
用元件符号表示电路连接的图。
课堂评价
1.关于电路的组成及其各部分的作用,下列说法中正确的是 ( )
A.电路是由电源、用电器和导线组成
B.电源是把其他形式的能转化为电能的装置
C.电源是为电路提供电能的装置
D.用电器工作时,把其他能转化为电能
C
课堂评价
2.如图所示电路,只闭合S2,小灯泡L1______,L2______;只闭合S1,小灯泡L1______,L2______;闭合S1、S2,小灯泡L1______,L2______。(均选填“亮”或“不亮”)
亮
亮
亮
不亮
亮
不亮
课堂评价
3.请画出下图所示的电路对应的电路图。
