物理 北师大版（2024）
九年级全一册
第十二章　欧姆定律
第二节　影响电阻大小的因素

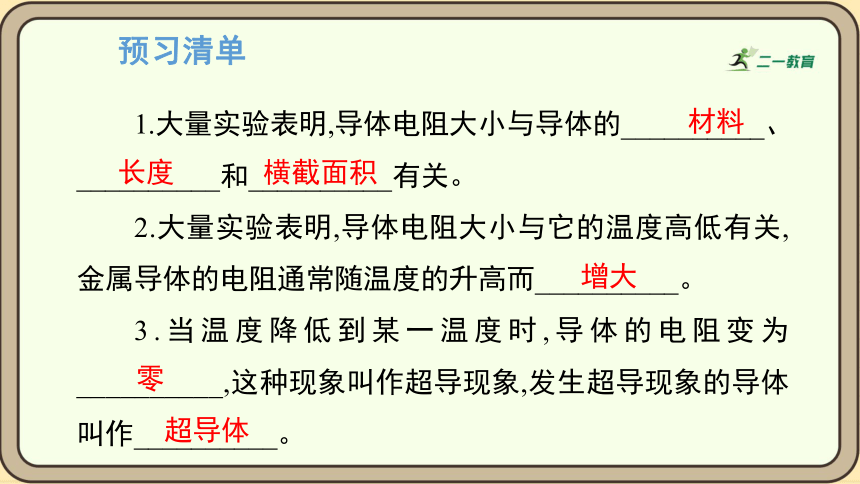

预习清单
1.大量实验表明,导体电阻大小与导体的__________、__________和__________有关。
2.大量实验表明,导体电阻大小与它的温度高低有关,金属导体的电阻通常随温度的升高而__________。
3.当温度降低到某一温度时,导体的电阻变为__________,这种现象叫作超导现象,发生超导现象的导体叫作__________。
材料
长度
横截面积
增大
零
超导体
导入新课
不同导体接入电路,有什么不同? 你能提出什么问题?
会发现电流表的示数不同,小灯泡的发光亮度不同;说明电路中的电阻不同。
那么,导体的电阻与什么因素有关?
任务一：探究影响电阻大小的因素
(1)为什么有的导线芯比较粗?
任务一：探究影响电阻大小的因素
(2)为什么生活中常见的导线多是铜芯或铝芯? 为什么不用铁芯?
任务一：探究影响电阻大小的因素
(3)长导线与短导线在导电能力上完全一样吗? 为什么?
导体电阻的大小可能跟导体的材料、长度、横截面积有关。
问题:大家的猜想是否正确呢? 你能设计实验方案来探究一下吗?
任务一：探究影响电阻大小的因素

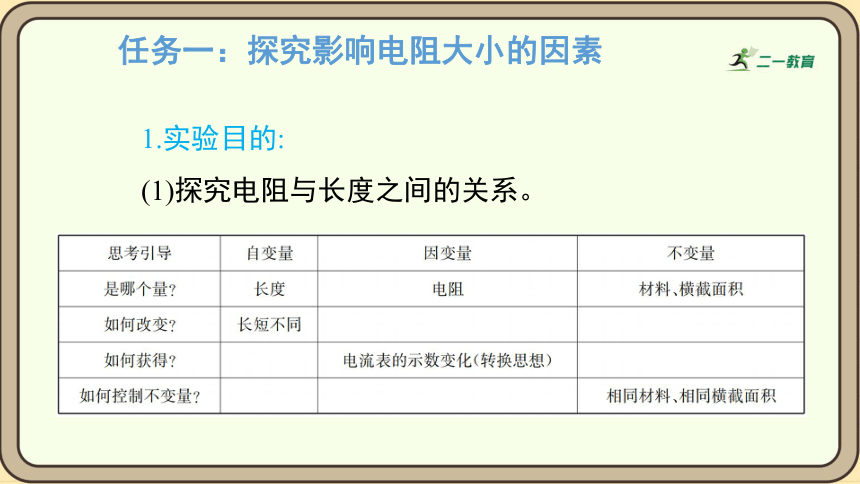

1.实验目的:
(1)探究电阻与长度之间的关系。
任务一：探究影响电阻大小的因素

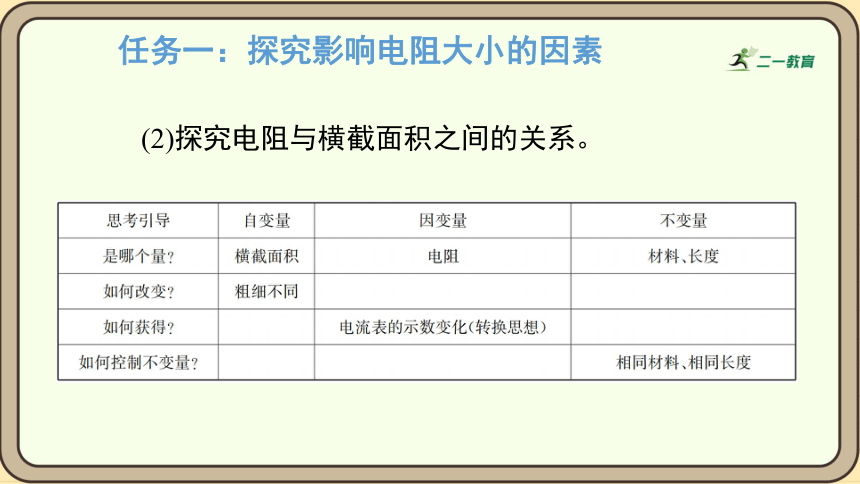

(2)探究电阻与横截面积之间的关系。
任务一：探究影响电阻大小的因素
(3)探究电阻与材料之间的关系。
任务一：探究影响电阻大小的因素
2.实验器材:
任务一：探究影响电阻大小的因素
3.实验电路图:
任务一：探究影响电阻大小的因素
4.实验步骤:
(1)在导体横截面积、材料相同的情况下,比较不同长度镍铬合金丝的电阻大小。
(2)在导体长度、材料相同的情况下,比较不同横截面积镍铬合金丝的电阻大小。
(3)在导体横截面积、长度相同的情况下,比较铜丝、铁丝的电阻大小。
任务一：探究影响电阻大小的因素
5.实验数据记录表格:
任务一：探究影响电阻大小的因素
6.实验结论:
(1)当材料、横截面积相同时,长度越长,电阻越大。
(2)当材料、长度相同时,横截面积越大,电阻越小。
(3)当长度、横截面积相同时,材料不同,电阻大小不同。
任务二：温度对电阻的影响
演示实验:
你在实验中看到了什么? 能据此得出什么结论?
随着铁丝温度的升高,发现电流表的示数变小了,说明导体电阻还与温度有关。
任务二：温度对电阻的影响
电阻大小与温度的关系:
(1)大量实验表明,导体电阻的大小与它的温度高低有关,金属导体的电阻通常随温度的升高而增大。
(2)科学家发现,有的导体当温度降低到某一温度时,导体的电阻变为零,这种现象叫作超导现象,发生超导现象的导体叫作超导体。
任务二：温度对电阻的影响
(3)实际应用:一般情况下,对于金属导体,温度升高,电阻变大,可以应用于电阻温度计等;对于一些合金,温度变化,电阻不变,可以应用于标准电阻等;对于半导体,温度、光照、压力改变,电阻也会改变,可以应用于热敏、光敏电阻等;对于超导体,可以应用于磁悬浮列车、超导输电线等。
核心总结
1.影响导体电阻大小的因素包括导体的材料、长度、横截面积和温度。
2.导体的材料、横截面积相同时,导体越长,电阻越大。
3.导体的材料、长度相同时,导体的横截面积越小,电阻越大。
4.一般情况下,金属导体的温度越高,电阻越大。
课堂评价
1.关于导体的电阻,下列说法中正确的是 ( )
A.锰铜导线的电阻比铜线的电阻大
B.粗细相同的导线,长的电阻较大
C.长短相同的导线,细的电阻较大
D.同样材料制成的且长短也相同的两条导线,细的导线的电阻较大
D
课堂评价
2.一根长1m的导线,电阻为R。先把它剪去一半,再将剩下的一半拉长到1m,此时它的电阻 ( )
A.大于R
B.等于R
C.小于R
D.条件不足,无法判断电阻变化
A
课堂评价
3.如图所示,将白炽灯灯丝接入电路,闭合开关后,小灯泡发光,通过白炽灯灯丝和小灯泡的电流________(选填“相等”或“不相等”);加热灯丝,小灯泡变暗,说明温度越高导体电阻越________。
相等
大
(1)实验中通过观察____________________来比较电阻丝电阻的大小,这里采用的研究问题的方法是________。
课堂评价
4.探究影响导体电阻大小的因素的实验装置如图所示,在实验中使用了四根电阻丝,其中编号为 A的是锰铜合金丝,编号为B、C和D的是镍铬合金丝。
小灯泡的发光亮度
转换法
(3)实验过程中小组同学更换电阻丝后发现小灯泡亮度变化不明显,可用________代替小灯泡完成实验。
课堂评价
(2)将编号为 A、B的电阻丝分别接入电路进行实验,发现接入编号为B的电阻丝时,灯泡明显变暗。从导电性能看,锰铜合金和镍铬合金相比,__________更适合制作电阻器。
镍铬合金
电流表
