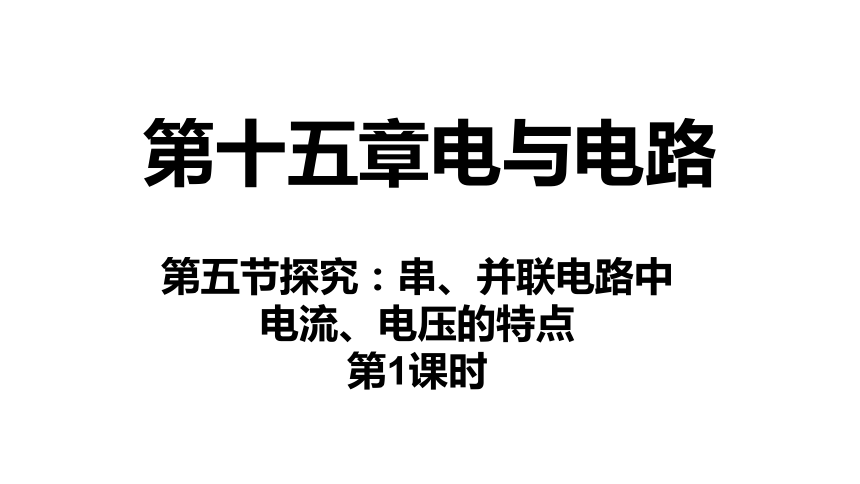

第十五章电与电路
第五节探究：串、并联电路中电流、电压的特点
第1课时

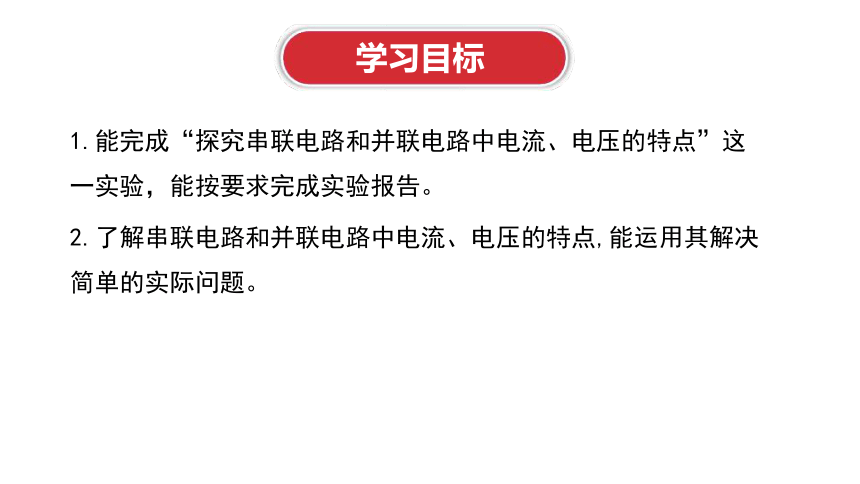

学习目标
1.能完成“探究串联电路和并联电路中电流、电压的特点”这一实验，能按要求完成实验报告。
2.了解串联电路和并联电路中电流、电压的特点,能运用其解决简单的实际问题。
猜想1：串联电路中电流处处相等
猜想2：串联电路中电流从电源正极流回负极过程中电流越来越小
验 证

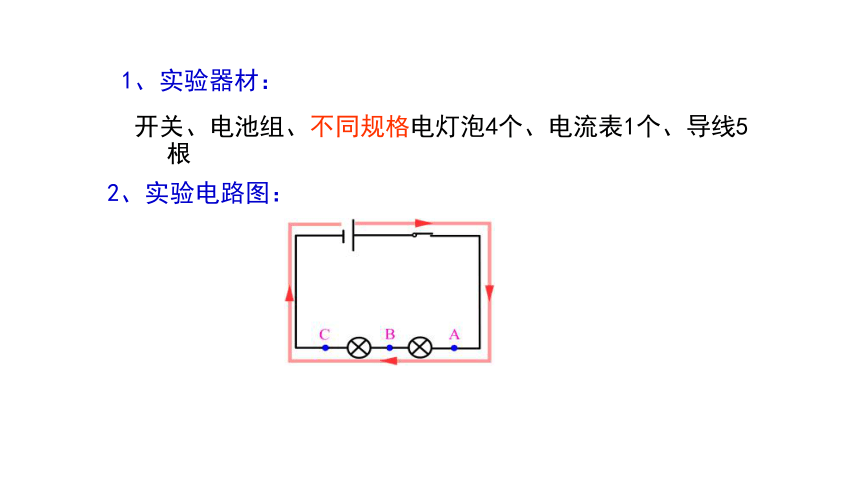

1、实验器材：
开关、电池组、不同规格电灯泡4个、电流表1个、导线5根
2、实验电路图：
测量 点电流的电路图
3、实验步骤：
B
C
A
如图连接电路，用电流表分别测量 A、B、C 三点的电流。
A
A
A
B
C
A
实验是否就结束了，我们能不能只根据一次实验就得出结论？
换一组灯泡，再做一次（实验步骤）

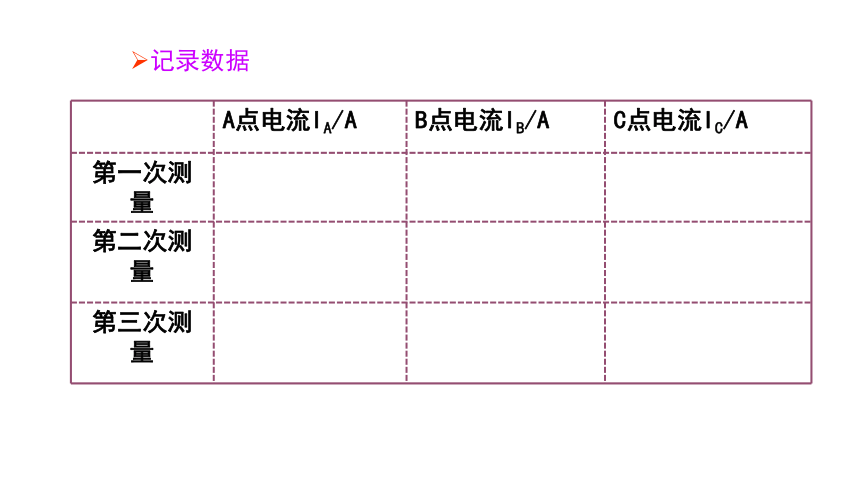

记录数据
A点电流IA/A B点电流IB/A C点电流IC/A
第一次测量
第二次测量
第三次测量

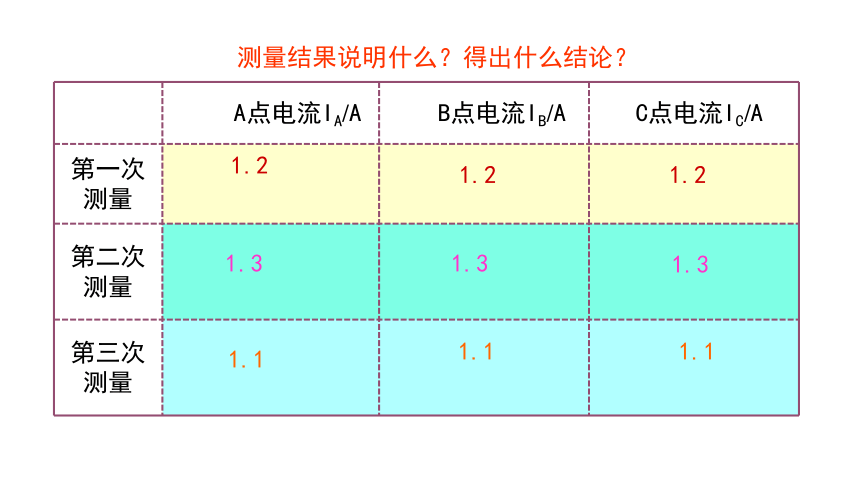

测量结果说明什么？得出什么结论？
A点电流IA/A B点电流IB/A C点电流IC/A
第一次测量
第二次测量
第三次测量
1.2
1.2
1.2
1.3
1.3
1.3
1.1
1.1
1.1

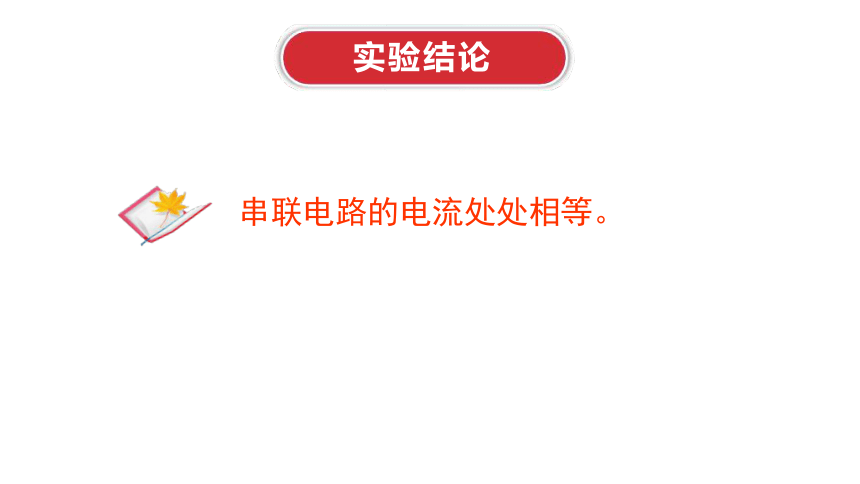

串联电路的电流处处相等。
实验结论
A
B
C
I
I1
I2
并联电路中干路的电流与各支路的电流又有什么样的关系呢
提出问题
并联电路中干路电流与各支路电流有什么关系？
猜想或假设
提示：河流的支流流量和干流流量之间有什么联系？
猜想：并联电路干路电流等于各支路电流之和
1、实验器材：
开关、电池组、不同规格电灯泡4个、电流表1个、导线5根
2、实验电路图：（你能画出吗）
A
B
C
3.实验步骤：（你能自己设计实验步骤吗）
(1)如图连接电路，把电流表分别串联接入A、B、C三点，闭合开关并记下电流表的示数。
(2) 换两个小灯泡，重复步骤1。
3.实验步骤：（你能自己设计实验步骤吗）
(1)如图连接电路，把电流表分别串联接入A、B、C三点，闭合开关并记下电流表的示数。
(2) 换两个小灯泡，重复步骤1。
记录数据
A点电流IA/A B点电流IB/A C点电流IC/A
第一次测量
第二次测量
第三次测量
测量结果说明什么？得出什么结论？
A点电流IA/A B点电流IB/A C点电流IC/A
第一次测量
第二次测量
第三次测量
1.2
1.3
2.5
1.3
1.1
2.4
1.2
1.2
2.4
并联电路的干路电流等于各支路电流之和。
实验结论
电路中的电流规律
串联电路中各处电流相等，
I=I1=I2=…=In
并联电路中干路电流等于各支
路电流之和，I=I1+I2+…+In
课堂小结
1.串联电路中各处的电流是　　　　的。如图所示的电路中，将电流表分别接在电路中a、b、c处，测出通过各处的电流分别为Ia、Ib、Ic，它们之间的关系是　　　　　　。
相等
Ia＝Ib＝Ic
随堂练习
2.并联电路干路中的电流　　　　各并联支路中的电流　　　　。如图所示的电路中，将电流表分别接在电路中a、b、c处，测出通过各处的电流分别为Ia、Ib、Ic，它们之间的关系是　　　　　　。
等于
之和
Ia＝Ib＋Ic
3.节日彩灯由22个小灯泡串联组成，通过第一个小灯泡的电流为200 mA，那么通过最后一个小灯泡的电流　　　　（选填“大于”“等于”或“小于”）0.2 A。
等于
4.如图所示的电路中，当开关都闭合时，电流表A1的示数为0.4 A，电流表A的示数为0.9 A，则电流表A2的示数为　　　　A。
0.5
5.小明按如图所示的电路进行实验，探究并联电路中电流的关系。
实验次数 I1/A I2/A I3/A
1 0.10 0.12 0.22
2 0.20 0.24 0.44
3 0.25 0.30 0.55
（1）做此实验时，需要选择规格　　　　（选填“相同”或“不相同”）的两个灯泡。
（2）连接实物电路时，开关应　　　　，由于通过两灯泡的电流不知，电流表的量程应用　　　　法选择。
（3）按电路图连好实物图后，只闭合S1时，读出电流表的示数I1；只闭合S2时，读出电流表的示数I2；同时闭合S1、S2时，读出电流表的示数I3，数据记录如上表所示。
通过对上面数据的分析，可以得出的结论是：
　　　　　　　　　　　　　　　　　　　　　。
并联电路中干路电流等于各支路电流之和
不相同
断开
试触
6. 有L1和L2两只灯串联在某电路中，闭合开关后发现L1很亮，L2较暗，那么（ ）
A．L1中的电流较大
B．L2中的电流较大
C．L1和L2中的电流是相等的
D．由于灯的亮暗不同，故无法比较电流大小
C
7.如图所示电路中，三个电流表A1、A2、A3的示数分别为I1、I2、I3，它们的大小关系是（ ）
A、I1 = I2 = I3 B、I1 > I2 = I3
C、I1 > I2 > I3 D、I1 > I3 > I2





D
8.如图，某同学拿电流表分别并接在ab、cd两端时指针没有偏转，并接在ce、de两端时，发现电流表指针发生了偏转，由此可知电路故障可能是 （ ）
A．R1 短路
B．R1 断路
C．开关断开
D．R2 断路
C
9、如图所示，用电流表测量电流时，发现两个电流表的指针在同一个位置，则电流表A1的示数为 ，A2的示数为 ，灯L1中的电流是 .
L1
L2
1.8A
0.36A
1.44A
10.如图甲所示的电路中,闭合开关,两灯泡均发光,且两个完全相同的电流表指针偏转均如图乙所示,通过灯泡L1和L2的电流分别为 (　　)
A.1.2 A　1.2 A
B.0.3 A　0.3 A
C.1.2 A　0.3 A
D.1.5 A　0.3 A
C
