(共24张PPT)
第十五章 电与电路
第二节 让电灯发光
第1课时
电的应用极为广泛，它在生产生活中是如此重要,那么, 持续电流是怎样形成的呢？电路的基本构成是怎样的？
思考

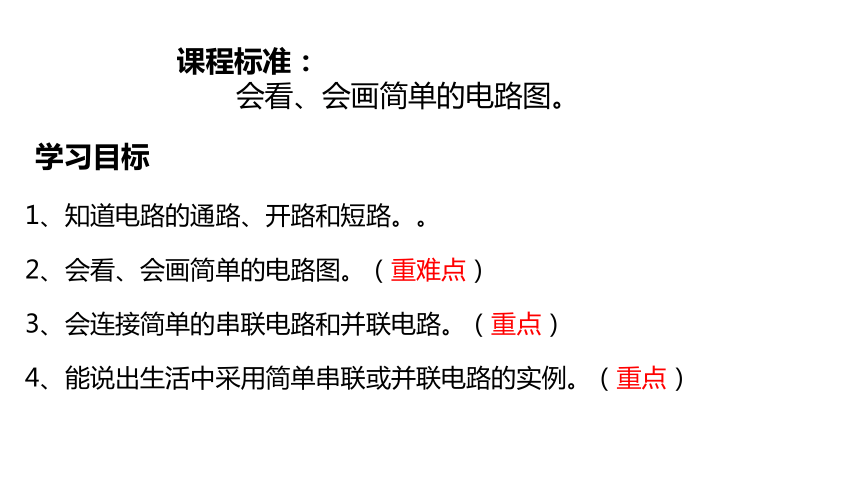

学习目标
1、知道电路的通路、开路和短路。。
2、会看、会画简单的电路图。（重难点）
3、会连接简单的串联电路和并联电路。（重点）
4、能说出生活中采用简单串联或并联电路的实例。（重点）
课程标准：
会看、会画简单的电路图。

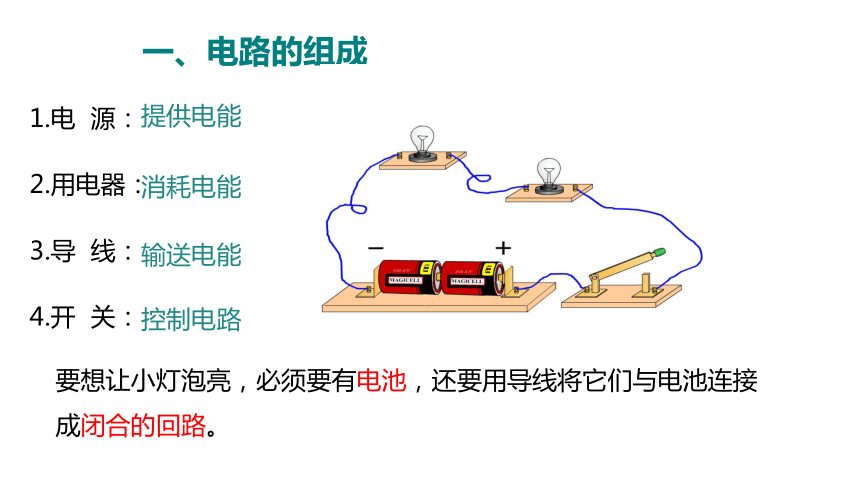

1.电 源：
2.用电器：
3.导 线：
4.开 关：
提供电能
消耗电能
输送电能
控制电路
要想让小灯泡亮，必须要有电池，还要用导线将它们与电池连接成闭合的回路。
一、电路的组成

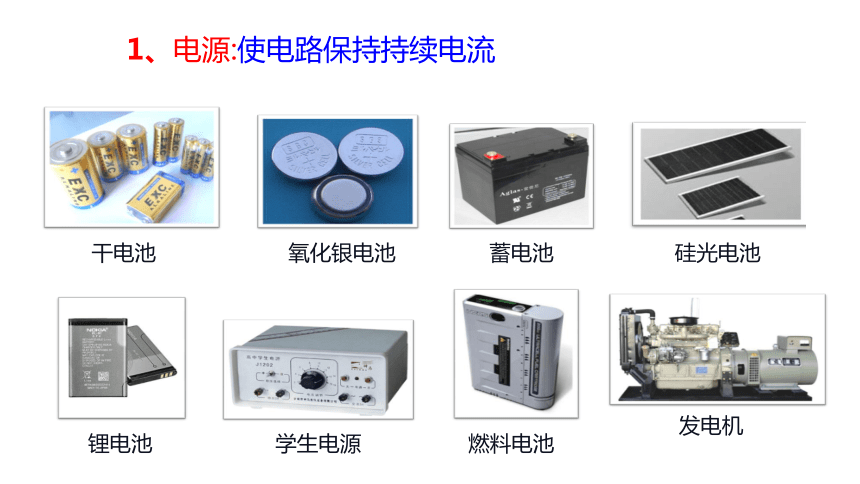

干电池
氧化银电池
蓄电池
硅光电池
锂电池
学生电源
燃料电池
发电机
1、电源:使电路保持持续电流

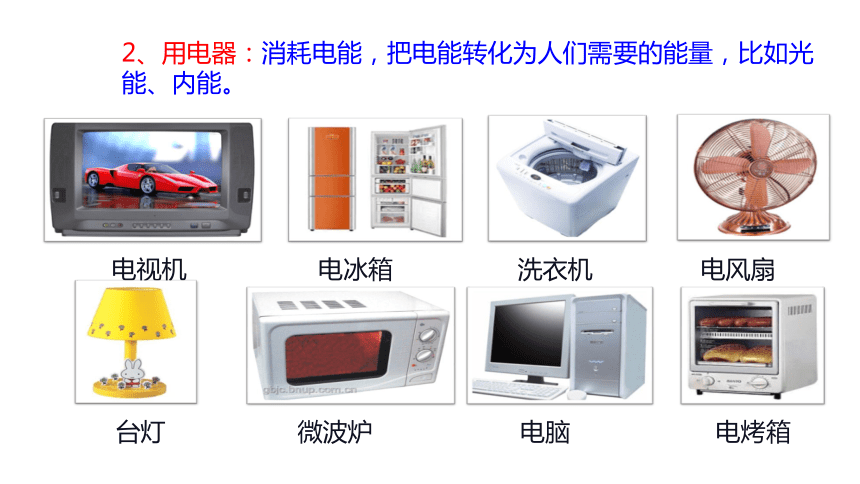

电视机
电冰箱
洗衣机
电风扇
台灯
微波炉
电脑
电烤箱
2、用电器：消耗电能，把电能转化为人们需要的能量，比如光能、内能。
按钮开关
接线开关
单刀开关
空气开关
声控开关
光控开关
感应开关
温控开关
3、开关：开关用来控制电路的通断
4、导线：导线把用电器连接起来，是电流通过的路径。
铜芯导线 铝芯导线

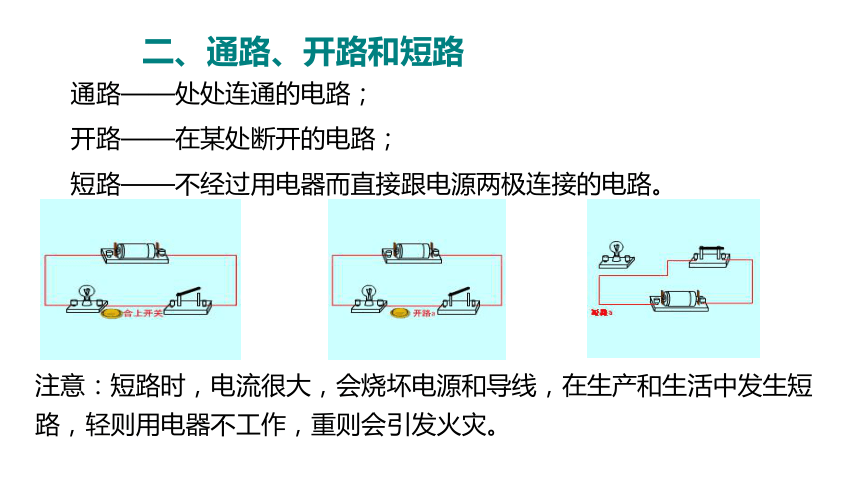

通路——处处连通的电路；
开路——在某处断开的电路；
短路——不经过用电器而直接跟电源两极连接的电路。
注意：短路时，电流很大，会烧坏电源和导线，在生产和生活中发生短路，轻则用电器不工作，重则会引发火灾。
二、通路、开路和短路
短路：直接用导线将电源正负极相连的电路。
电源短路时会损坏电源，甚至引起火灾！
短路
高压线短路
如图所示，把导线接在一个小灯泡的两端，你会看到这个小灯泡熄灭了，而另一个小灯泡还在发光，这是为什么？
短接
小灯泡被短接而熄灭，电流流经外加导线而绕过了小灯泡。
电饭锅内部的电路令人眼花缭乱，如何使电路的表示清晰简明呢？
思考
用这些规定符号表示电路连接情况的图就叫电路图。
三、电路图
电饭锅内部结构电路
用符号表示电路连接的图，叫作电路图。
电路图
1.要用统一符号表示元件；
2.电路图与实物图要对应，符号要布局合理，不能画在拐角处；
3.最好呈长方形，导线要横平竖直，画得简洁、整齐。
电路图作图要求
实物图
电路图
如何正确画出电路图？
课堂小结
练一练
请画出以下电路的电路图。
M
连实物图
请根据电铃的电路图，用画笔代替导线，连接相应的电路。
注意：连接实物图时，导线不能交叉。
2、下列说法中，正确的是( )
A.用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.电源是使电路中有持续电流的装置
C.干电池、蓄电池、发电机、电动机都是电源
D.手电筒照明时，电流方向是由电池负极经灯泡到正极
B
1、电路中有持续电流的条件是（ ）
A．电路中必须有电源
B．电路是闭合的
C. 电路中有电源，且有用电器
D．电路中有电源，且电路闭合
D
