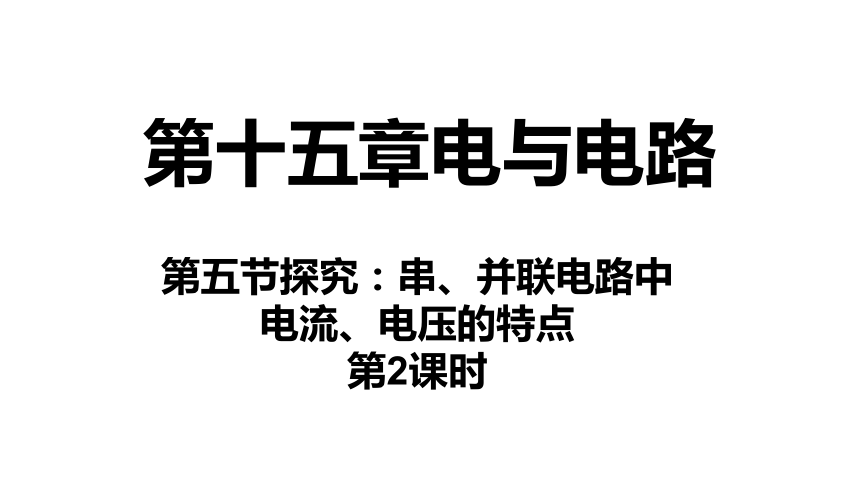

第十五章电与电路
第五节探究：串、并联电路中电流、电压的特点
第2课时

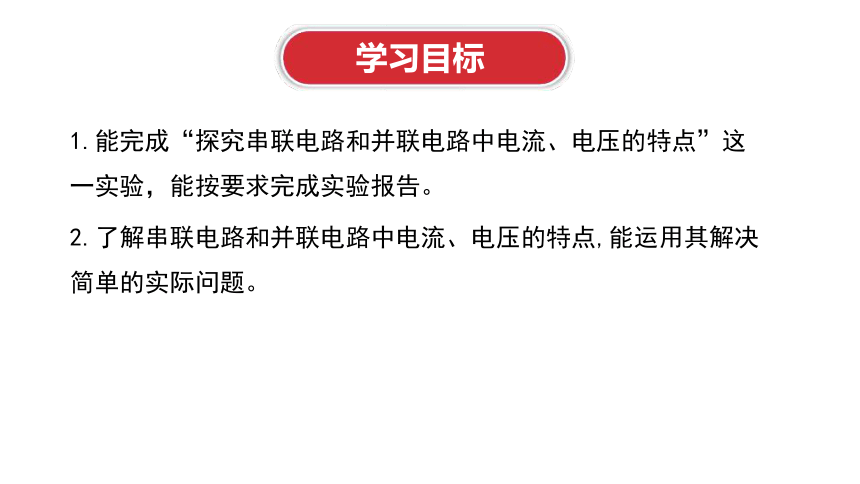

学习目标
1.能完成“探究串联电路和并联电路中电流、电压的特点”这一实验，能按要求完成实验报告。
2.了解串联电路和并联电路中电流、电压的特点,能运用其解决简单的实际问题。
串联电路中各部分电路的电压与总电压有什么关系？
L2
A
B
C
L1
没关系？
有关系？什么样的关系？
（3）设计实验：
实验方案？
先画电路图，再根据电路图连接实物图。

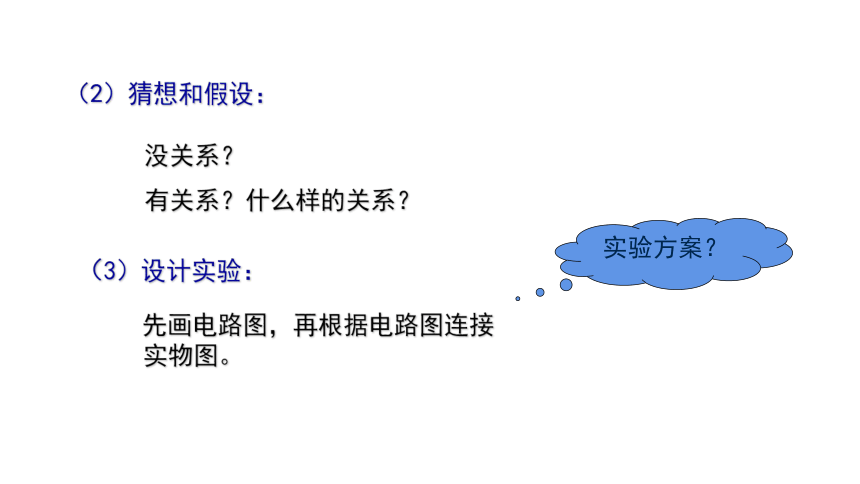

（2）猜想和假设：
（4）进行实验：
L1
L2
L1
L2

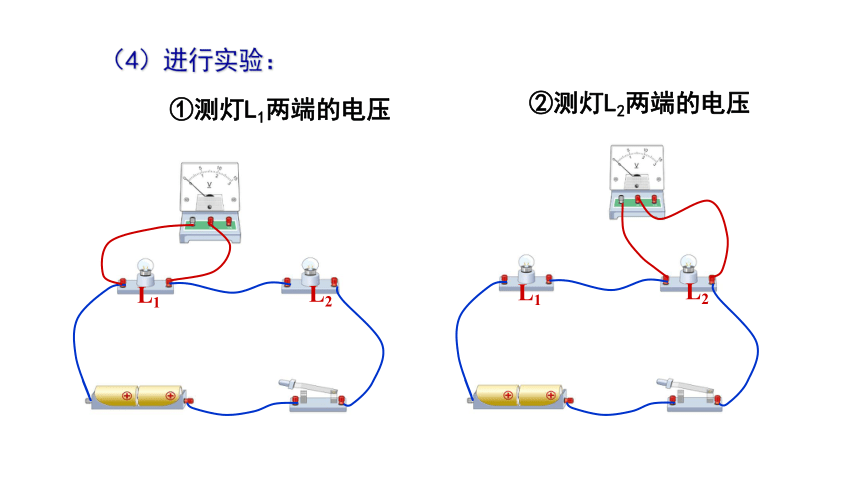

②测灯L2两端的电压
　　①测灯L1两端的电压
L1
L2

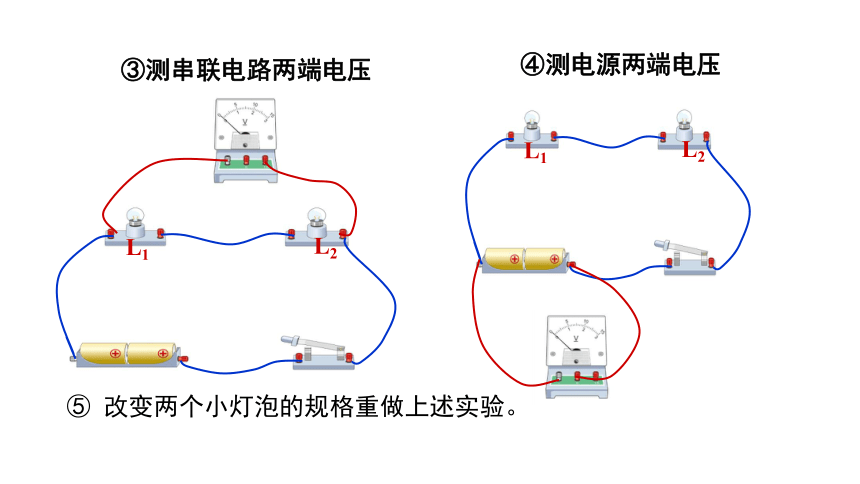

④测电源两端电压
　　③测串联电路两端电压
L1
L2
　　⑤ 改变两个小灯泡的规格重做上述实验。
观测对象 灯泡L1两端 的电压U1/v 灯泡L2两端 的电压U2/v L1和L2串联后
的总电压U/v
测量结果 第一次
第二次
第三次
……

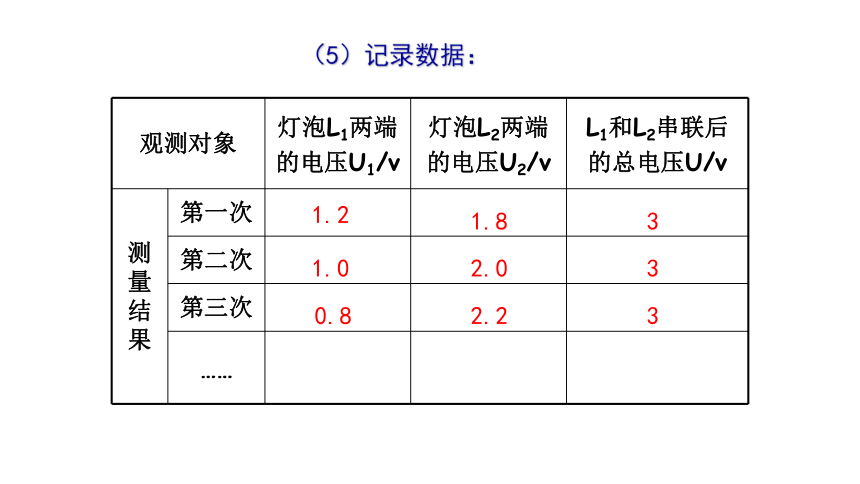

（5）记录数据：
1.2
1.8
3
1.0
2.0
3
0.8
2.2
3
（6）实验结论：

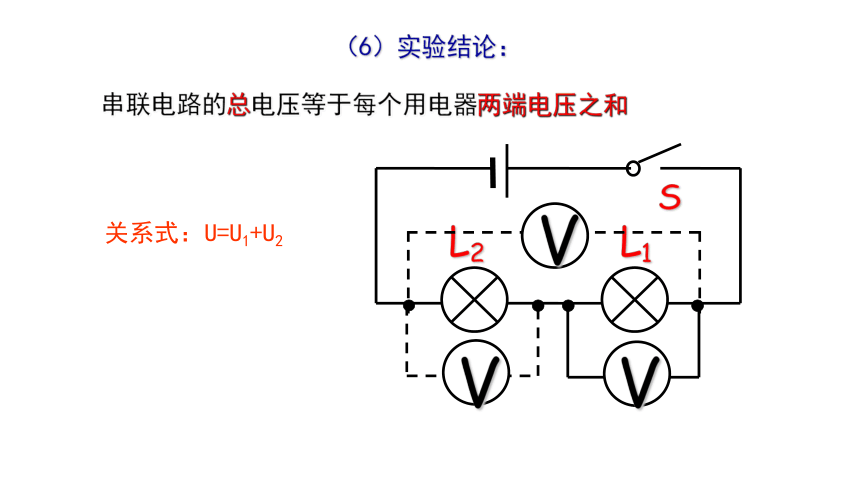

串联电路的总电压等于每个用电器两端电压之和
关系式：U=U1+U2
V
L2
L1
S
V
V
（1）提出问题：并联电路中各部分电路
的电压与总电压有什么关系？
（2）猜想和假设：
什么样的关系？
和串联的时候一样？
和串联的时候不一样
L1
L2
（3）设计实验：（你能试着写出实验方案吗）
先画电路图，再根据电路图连接实物图
（4）进行实验：
L2
S
L1
L2
S
L1
②测灯L2两端的电压
　　①测灯L1两端的电压
L2
S
L1
　　③ 测电源两端电压
　　④ 改变两个小灯泡的规格重做上述实验。
⑤
将电源换为由三节干电池组成的电源重做上述实验。
（5）记录数据：
观测对象 灯泡L1两端 的电压U1/v 灯泡L2两端 的电压U2/v L1和L2串联后
的总电压U/v
测量结果 第一次
第二次
第三次
……
3.0
3.0
3.0
3.0
3.0
3.0
4.5
4.5
4.5
（6）实验结论：
并联电路中各支路两端电压相等
关系式：U=U1=U2
L1
L2
V
V
V
电路电压的规律
并联电路中各并联支路两端的电压相等，即U＝U1＝U2＝…＝Un
连接电路时，开
关处于断开状
态；测量完一组
数据后，换用不
同规格的灯泡
重新实验
串联电池组的电压等于各个电池的电压之和；并联电池组
的电压与每节电池的电压相等
串联电路两端的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…＋Un
课堂小结
1.小明同学按图所示电路做了“探究串、并联电路的电压规律”的实验，并把实验数据记录在下表中。
随堂练习
表1
U1 U2 U3
2.2 V 2.2 V 2.2 V
表2
U1 U2 U3
1.2 V 1.3 V 2.5 V
（1）分析可知：表1所示的实验记录与图_____（选填“甲”或“乙”）相符；表2所示的实验记录与图______（选填“甲”或“乙”）相符。
（2）由表1实验数据分析可知：_________________________________________________。
（3）由表2实验数据分析可知：_______________________________________________。
（4）请对小明同学的实验提出你的意见：____________________________________________。
实验次数少
乙
甲
并联电路各支路两端电压相等
串联电路两端总电压等于各部分电路两端电压之和
2.图中开关闭合后电压表V、V1、V2的读数分别为U、U1、U2。
图甲中L1、L2是　　　　联的，U、U1、U2的关系是
　　　　　　　　　。
图乙中L1、L2是　　　　联的，U、U1、U2的关系是
　　　　　　　　　。
U＝U1＝U2
串
U＝U1＋U2
并
3.如图所示的电路中，闭合开关后，两灯都发光，电压表V1、V2的读数分别是4 V和2.5 V，则电源电压是
　　　　V，灯L1两端的电压是　　　　V，灯L2两端的电压是　　　　V。
2.5
4
1.5
4.在如图甲所示的电路中，闭合开关S，电压表V和V1的示数分别如图乙、丙所示，则电源电压为　　　V，电压表V1的示数为　　　　V，电压表V2的示数为　　　　V。
3.6
6
2.4
5.如图所示的电路，闭合开关后电压表V2的示数为3 V，则对灯泡L2两端的电压和电压表V的示数的推断正确的是（　　）
A.3 V和3 V
B.6 V和3 V
C.6 V和6 V
D.3 V和6 V
A
6.有一种节日彩灯上串联着30个相同的小灯泡，如图所示（部分电路）。把它接到照明电路中，30个小灯泡都发光，如果电源插头处的电流为200 mA，那么，通过每个小灯泡的电流是　　　　A，每个小灯泡两端的电压约为　　　　V。
7.3
0.2
7、灯L1和L2并联后接到3V的电源上，发现灯L1比L2亮多了，若两灯的电压分别是U1、U2，则（ ）
A、U1>U2 B、U1C、U1=U2=3V D、U1+U2=3V
C
8、小明在研究“并联电路”特点时，用电流表测得通过灯泡L1、L2中的电流分别为1A和2A，则下列分析正确的是（ ）
A．干路电流为3A
B．L1和L2两端的电压相同
C．L1两端的电压小于L2两端的电压
D．并联电路中各支路电流一定不同
AB
9、如图所示，当S1闭合、S2断开时，电压表示数为2.5 V；当S1断开、S2闭合时，电压表示数为6 V.灯L1两端的电压为_____V，灯L2两端的电压为_____V，电源电压为______V.
2.5
3.5
6
10、在下图中，灯泡L1和灯泡L2是 联连接的。当电键K断开时，电压表的示数将 ；电流表的示数将 (选填“增大”、“不变”或“减小”)。
并
不变
减小
11、将图中的元件用笔画线连接起来，要求两节干电池串联，电灯L1与L2串联，电压表V1测L1两端的电压，V2测L2两端的电压。
