第十五章 电与电路
第三节 测量：用电流表测量电流
观察与思考
自然界中强与弱是普遍存在的，水流有强弱之分，那么电流是否也分强弱呢？如果是，电流的强弱又该如何表示？

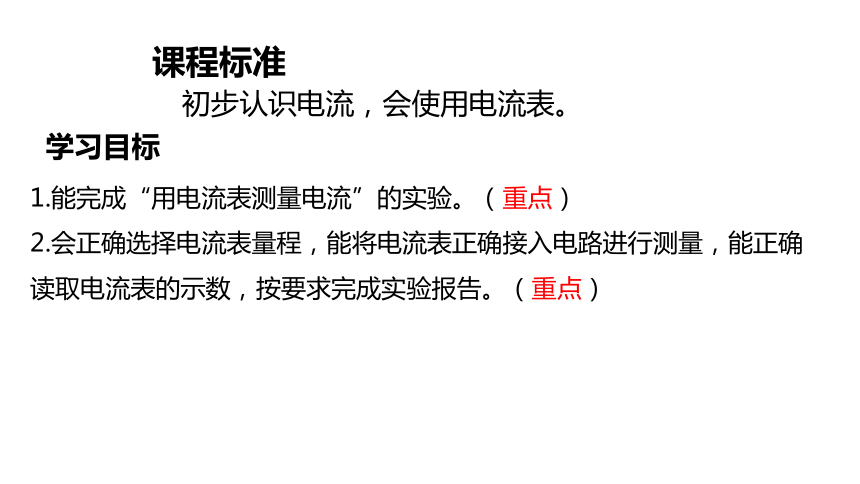

学习目标
1.能完成“用电流表测量电流”的实验。（重点）
2.会正确选择电流表量程，能将电流表正确接入电路进行测量，能正确
读取电流表的示数，按要求完成实验报告。（重点）
课程标准
初步认识电流，会使用电流表。
一、电流

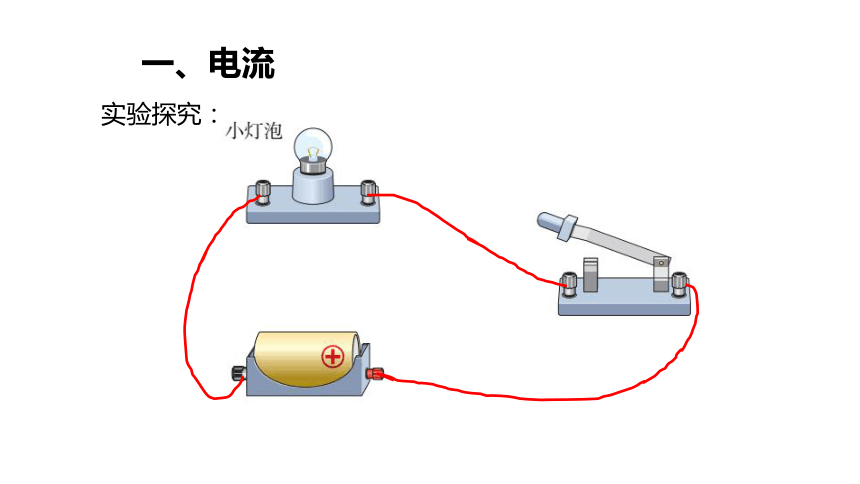

实验探究：
金属导体内自由电子做定向移动，形成电流。
酸碱盐溶液中的电流是正负电荷（离子）相向运动形成的。
酸碱盐溶液中呢？
规定：正电荷定向移动的方向为电流的方向。
或者说：负电荷定向移动的反方向为电流方向。

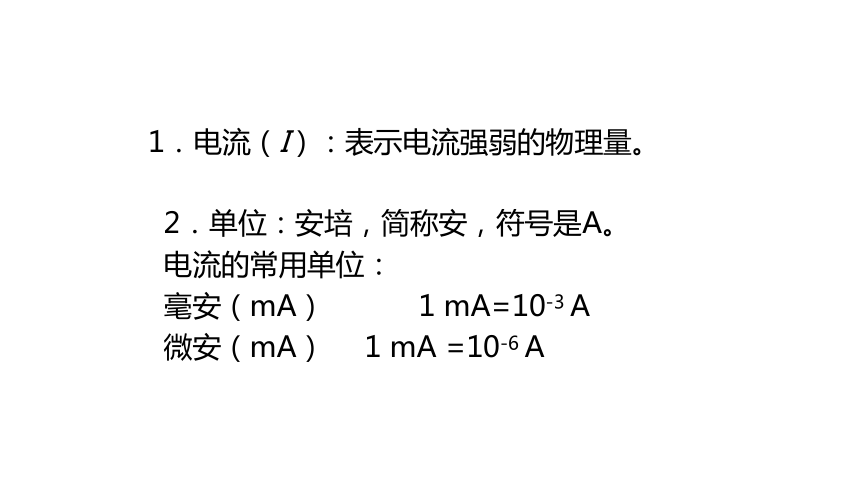

　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（mA） 1 mA =10-6 A

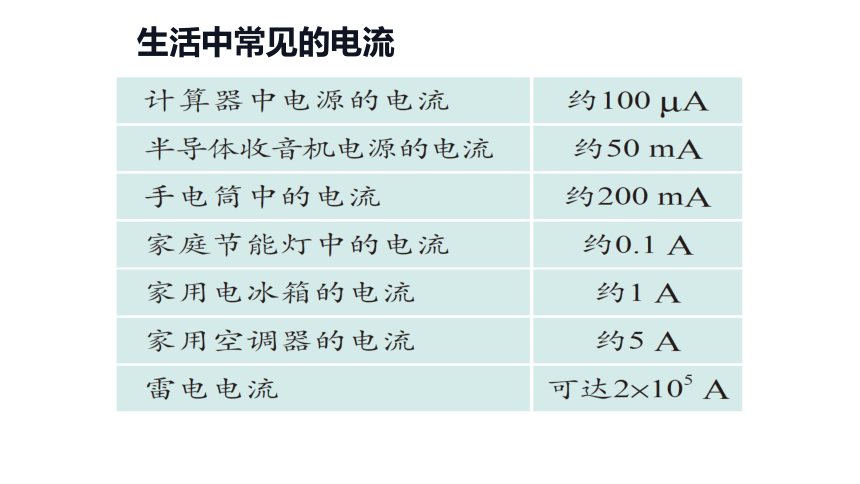

生活中常见的电流

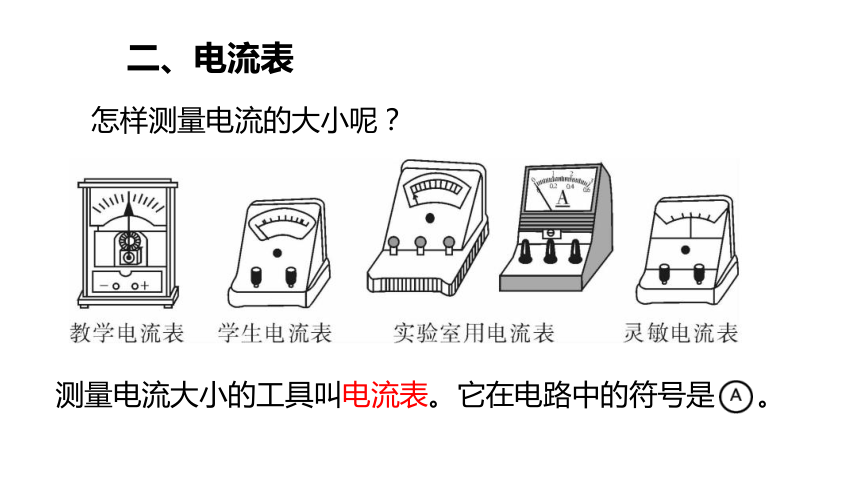

怎样测量电流的大小呢？
测量电流大小的工具叫电流表。它在电路中的符号是 。
二、电流表
电流表：测量电流的仪器。它在电路中的符号是 。
刻度盘
数值单位
指针
调零螺母
负接线柱
代表量程为0～0.6 A的正接线柱
代表量程为0～3 A的正接线柱
A

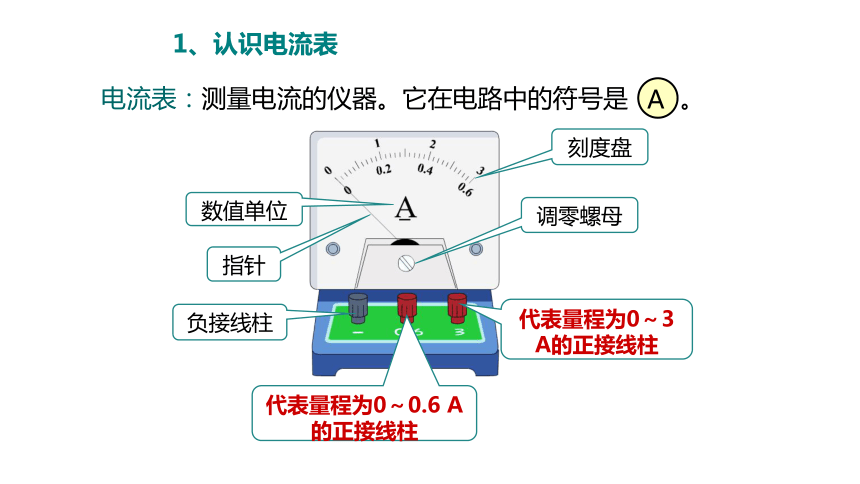

1、认识电流表

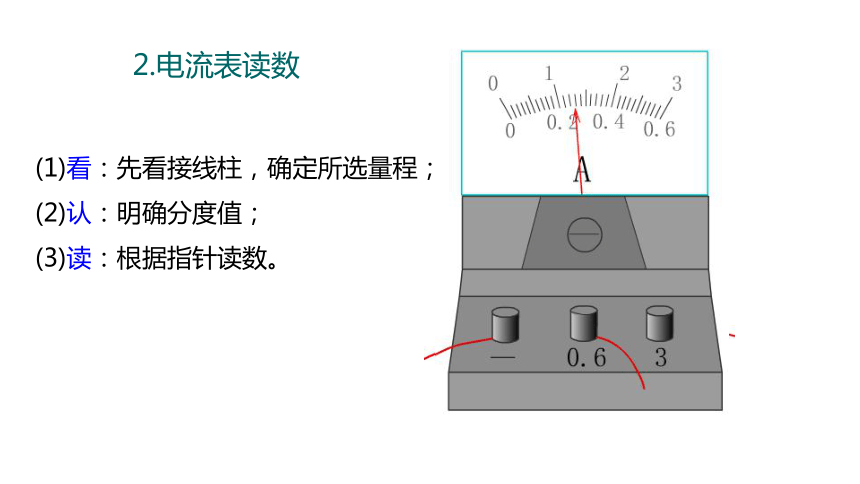

2.电流表读数
(1)看：先看接线柱，确定所选量程；
(2)认：明确分度值；
(3)读：根据指针读数。
练一练

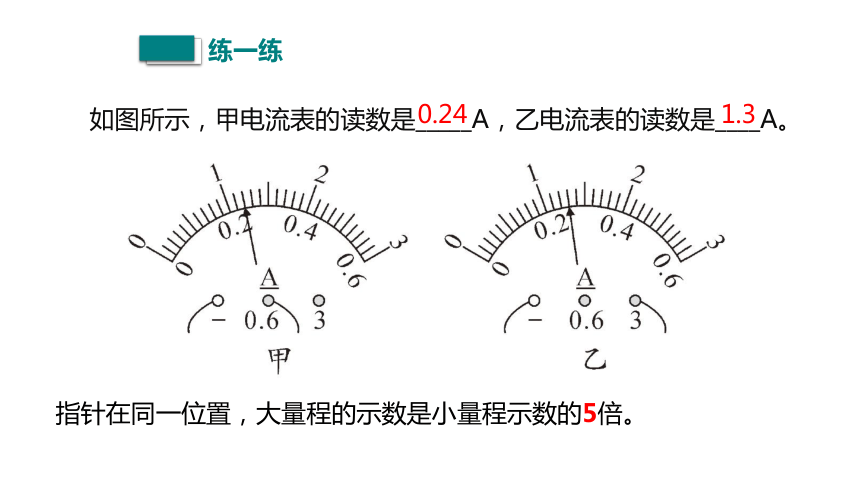

如图所示，甲电流表的读数是_____A，乙电流表的读数是____A。
0.24
1.3
指针在同一位置，大量程的示数是小量程示数的5倍。
电流表的使用说明
（1）调零
（2）串联
（3）“+”进“-”出
（4）量程选择（试触法）
（5）严禁电源短路
在用电流表测串联电路的实验中，如图所示。
1.当把最后一根导线连入电路中的时候，电流表指针立刻偏转的原因是___________________________。
2.闭合开关电流表立即偏转过最大刻度的原因
可能是_______________________。
3.闭合开关电流表指针立刻向左反偏的原因是___________________________。
4.闭合开关前发现电流表的指针指在0.02A处的原因是________________。
5.闭合开关后发现电流表的指针偏转幅度很小的原因是_______________________。
连接电路时，开关没有断开
电流表的量程选择太小
电流表的正负接线柱接反了
没有进行调零
电流表的量程选择太大
例题1
L2
L1
A
开关控制 ，电流表A1 测 的电流，电流表A2 测_______ 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
例2
　　根据所给电路图连接实物图。
L2
L1
L2
L1
A1
A2
A2
A1
例3
观察与思考
观察电流表的连接是否正确。
　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。
　　提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
　　实验1
三、实验：用电流表测量电流
S
L
A
S
L
A
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
　　1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
随堂练习
　　2．根据所给电路图连接实物图。
L2
L1
A1
A2
L2
L1
A2
A1
L2
L1
A2
A1
1.关于电流表的使用，下列说法中不正确的（ ）
A.使用前如果电流表的指针没有指在表盘上的“0”点，要先
进行调零
B.电流表要并联在被测电路中
C.当电路中的电流不可预先估计时，要用试触的方法来选定
合适的量程
D.绝不允许不经过用电器把电流表直接接到电源的两极上
B
2.某学生使用电流表时，根据电路中的待测电流，应选
用0～0．6A的量程，但误将“-”和“3”两接线柱接入电
路．这样做的结果是（ ）
A.指针摆动角度大
B.指针摆动角度小，读数更准确
C.指针摆动角度小，会损坏电表
D.指针摆动角度小，读数不精确
D
随堂训练
3.如图所示，当开关S闭合时，将发生的现象是（ ）
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
B
随堂训练
4、如果想用电流表测量电路中通过灯泡L1 的电流，如图3 所示的电路图中正确的是（ ）
B
5. 如图所示电路，电表甲、乙都是电流表，由图可知（ ）
A. 甲测通过L1的电流，乙测通过L2的电流
B. 甲测通过干路的电流，乙测通过L1的电流
C. 甲测通过干路的电流，乙测通过L2的电流
D. 甲测通过L1的电流，乙测通过干路的电流
D
6. 如图所示，粗心的小强把电流表当作电压表并联在了L1的两端。
此时如果闭合开关，一定会发生（　　）
A．L1不亮 B．电流表损坏
C．电源短路 D．L2的灯丝烧断
A
电流表相当于一根导线，并联在L1两端，导致L1短路
7. （福州中考）如图所示电路，闭合开关，
以下判断正确的是（ ）
A．灯L1、L2串联
B．电流表测灯L1电流
C．电流表测灯L2电流
D．电流表测总电流
B
　8．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
9.在用电流表测电流的实验中:

(1)连接电路时,开关应　　　,电流表应先用　　　量程试触.
(2)若某同学连接的电路如图甲所示,则电流表测的是灯　　　的电流.合上开关后,如果电流表的示数如图乙所示,则通过该灯的电流是　　　mA.
断开
大
L2
460

(3)只需改动一根导线所连接的一个接线柱就可测得总电流,请在图甲中用“×”号指出需改动的导线,并在原图中画出正确的电路连线.
(4)若合上开关后,两灯都亮,电流表指针不发生偏转,那么原因可能是　　　.
A.电流表内部断路 B.开关处接触不良
C.电流表被短路 D.电源供电不足
C
