第十五章 电与电路
第四节 测量：用电压表测量电压
学习目标
1.能完成“用电压表测量电压”的实验。。（重点）
2.会正确选择电压表的量程，能将电压表正确接入电路进行测量，能正确读取电压表的示数，按要求完成实验报告。（重点）
课程标准：
1、初步认识电压，会使用电压表。
2、通过实验探究，理解串并联电路中的电压的规律。
电 源 电压 电流
提供
形成
抽水机 水压 水流
提供
形成

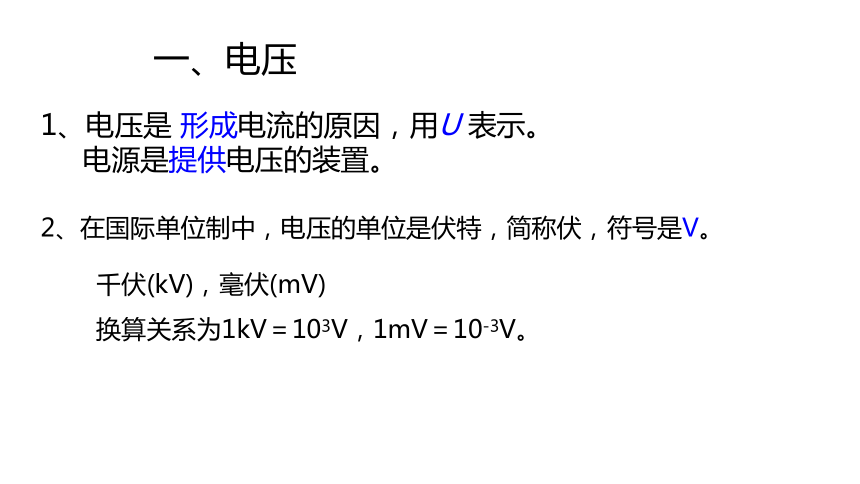

1、电压是 形成电流的原因，用U 表示。
电源是提供电压的装置。
2、在国际单位制中，电压的单位是伏特，简称伏，符号是V。
千伏(kV)，毫伏(mV)
换算关系为1kV＝103V，1mV＝10-3V。
一、电压
归纳与小结
（1）电压是形成电流的原因，因此有了电流就一定有电压，但有电压不一定有电流。要在电路中得到持续电流，必须满足两个条件：①有电源；②电路是通路。
（2）表述电压时，不能说是哪一点的电压，必须指明是“哪一个用电器两端的电压”或“哪两点间的电压”。
测量电压大小的工具叫电压表。它在电路中的符号是 。
1.观察电压表
2.电压表读数
3.电压表使用规则
二、电压表
例1 实验中，发现电压表出现以下几种情况，试分析其原因。
（1） 指针左偏：
（2） 指针偏转角度太小：
（3） 指针很快打到刻度盘的最右边：
接线柱接反了
量程选大了
量程选小了
例2
例3
电压表和电流表的异同
测量电路两端的电压
测量电路中的电流
并联在被测电路的两端
串联在被测电路中
3V和15V
0.6A和3A
0.02A和0.1A
0.1V和0.5V
可以直接接到电源
的两极上
绝对不允许不经过用电器直接接到电源的两极上
相同点：
①使用前都要调零；
②电流必须从正接线柱流入，负接线柱流出；
③注意选择量程时必须通过试触后确定。
三、实验：用电压表测量电压
1.电压的表示符号 ,国际单位是 ,用字母 表示。
2.（1）对人体的安全电压是 伏
（2）一节干电池的电压是 伏= 毫伏
（3）我国家庭电路的电压是 伏= 千伏
U
伏特
V
≤36
1.5
1500
0.22
220
随堂训练
3.如图所示，要使电压表测灯L2两端的电压，正确的电路图是（ ）
D
4.在图示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
D
5、
6、
