2025-2026学年人教版（2024）物理九年级全一册

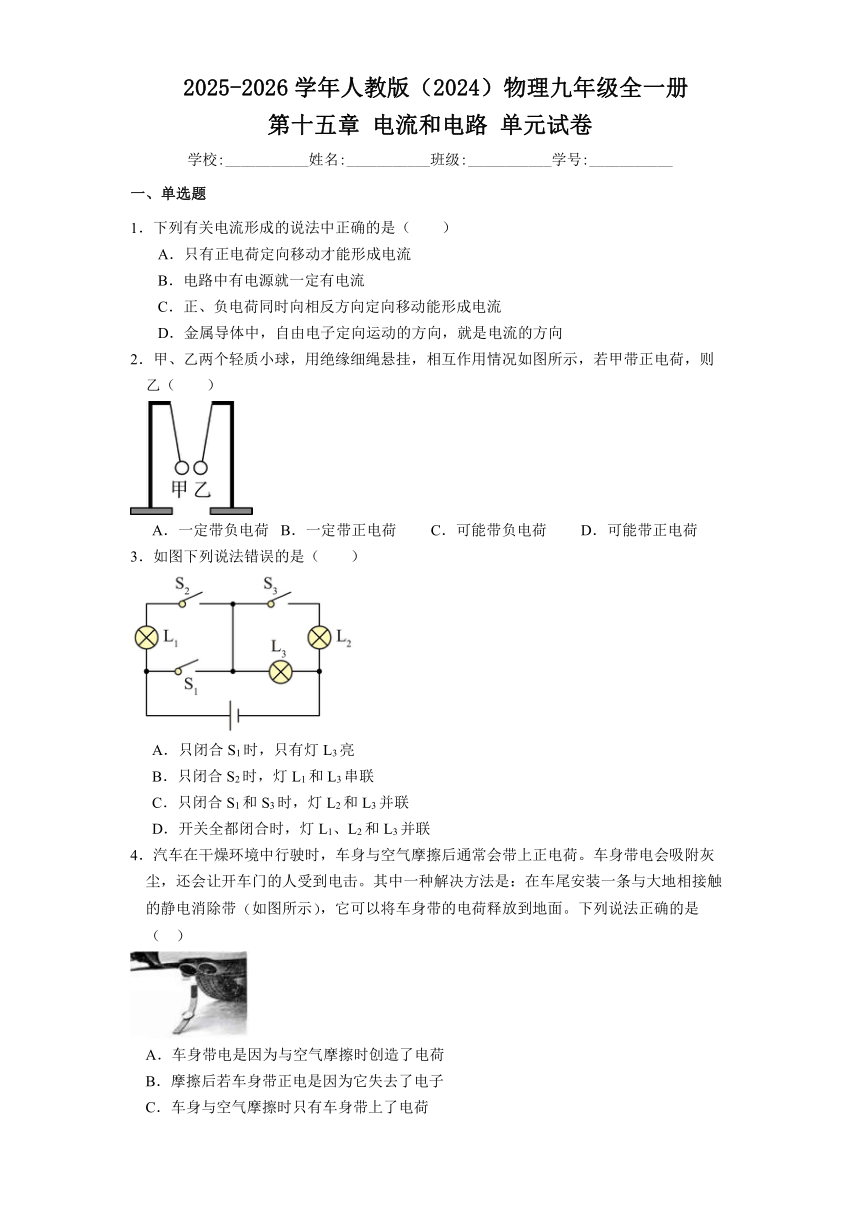

第十五章 电流和电路 单元试卷
学校:___________姓名:___________班级:___________学号:___________
一、单选题
1．下列有关电流形成的说法中正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．电路中有电源就一定有电流
C．正、负电荷同时向相反方向定向移动能形成电流
D．金属导体中，自由电子定向运动的方向，就是电流的方向
2．甲、乙两个轻质小球，用绝缘细绳悬挂，相互作用情况如图所示，若甲带正电荷，则乙（　　）
A．一定带负电荷 B．一定带正电荷 C．可能带负电荷 D．可能带正电荷
3．如图下列说法错误的是（　　）

A．只闭合S1时，只有灯L3亮
B．只闭合S2时，灯L1和L3串联
C．只闭合S1和S3时，灯L2和L3并联
D．开关全都闭合时，灯L1、L2和L3并联
4．汽车在干燥环境中行驶时，车身与空气摩擦后通常会带上正电荷。车身带电会吸附灰尘，还会让开车门的人受到电击。其中一种解决方法是：在车尾安装一条与大地相接触的静电消除带如图所示，它可以将车身带的电荷释放到地面。下列说法正确的是（ ）
A．车身带电是因为与空气摩擦时创造了电荷
B．摩擦后若车身带正电是因为它失去了电子
C．车身与空气摩擦时只有车身带上了电荷
D．静电带放电时，电流方向从地面到车身

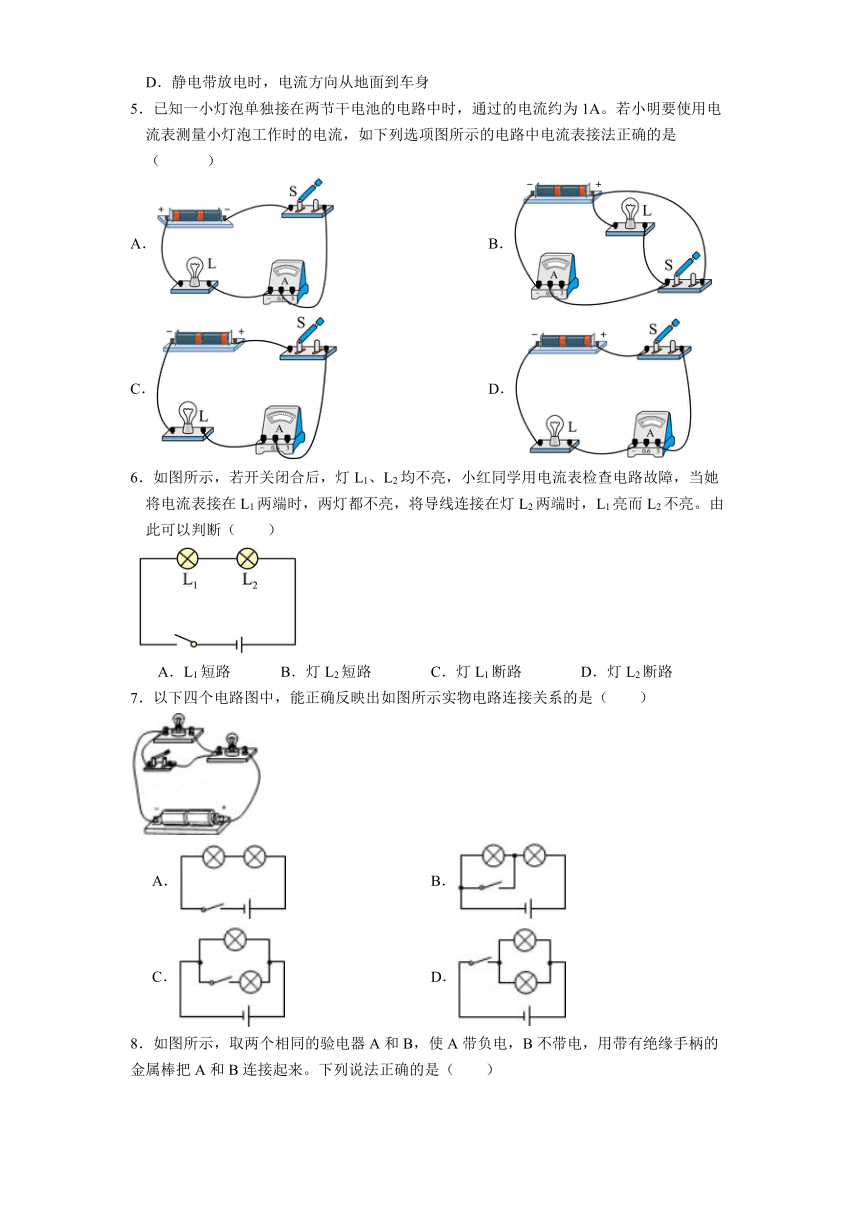

5．已知一小灯泡单独接在两节干电池的电路中时，通过的电流约为1A。若小明要使用电流表测量小灯泡工作时的电流，如下列选项图所示的电路中电流表接法正确的是（ ）
A． B．
C． D．
6．如图所示，若开关闭合后，灯L1、L2均不亮，小红同学用电流表检查电路故障，当她将电流表接在L1两端时，两灯都不亮，将导线连接在灯L2两端时，L1亮而L2不亮。由此可以判断（　　）
A．L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路
7．以下四个电路图中，能正确反映出如图所示实物电路连接关系的是（　　）
A． B．
C． D．
8．如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．B中正电荷通过金属棒流向A，A金属箔的张角减小
B．若把金属棒的绝缘手柄拆除，再进行实验，实验现象跟原来一样
C．A中负电荷通过金属棒流向B，瞬间电流方向是从A到B
D．A中的自由电子通过金属棒流向B，B金属箔的张角增大
9．如图所示电路，下列分析不正确的是（　　）
A．仅闭合S1、S2时，L1、L2并联，A1测得是L1的电流，A2无示数
B．仅闭合S1、S3时，L1、L2并联，A1、A2均有示数
C．仅闭合S2、S3时，电源短路
D．仅闭合S3时，L1、L2串联，A1、A2的示数相等
10．北京冬奥会开幕式上，400名演员挥动的发光杠先发出绿光代表“绿草”，随后又发出白光组成“蒲公英”。杠上有两个开关：一个总开关，另一个用来控制发出白光或绿光。则如图所示的电路设计中能实现这个效果的是（　　）
A． B．
C． D．
二、填空题
11．如图是一款可充电电动橡皮擦。充电时，指示灯亮，橡皮擦的电池相当于 （填“电源”或“用电器”）；工作时，指示灯不亮，电动机带动橡皮振动，擦除纸上字迹，这说明指示灯与电动机是 联的。
12．指纹识别解锁是目前较为流行的手机解锁方式。如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当于手机电路中的 ，如图乙所示，充电宝给手机充电过程中，手机电池相当于 （选填“电源”或“用电器”）。
13．并联电路中的一部分电路如图甲所示，当开关闭合电路接通后，电流表的读数如图乙，通过导线ab的电流是0.6A，若导线ab的电流方向是从b流向a，则通过导线cd的电流为 A。
14．用丝绸摩擦过的玻璃棒接触验电器上端的金属球 A处 后，下端 B 处两个相同的金属箔会张开一定的角度， 如图所示。则金属杆中瞬间电流的方向是 （选填“由 A 至 B”或“由 B 至 A”），两个金属箔所带的电荷量 （选填“相等”或“不相等”），你判断的依据是： 。
15．在连接电路时，开关应处于 状态。如图所示电路，若闭合开关S，电路将发生 ，这是绝对不允许的。若要让两灯泡都能发光有2种方法：
①只需要拆掉导线 ，这时的电路连接方式是 ；
②把导线M由B接线柱上拆下改接到 接线柱上。这时的电路连接方式是 。

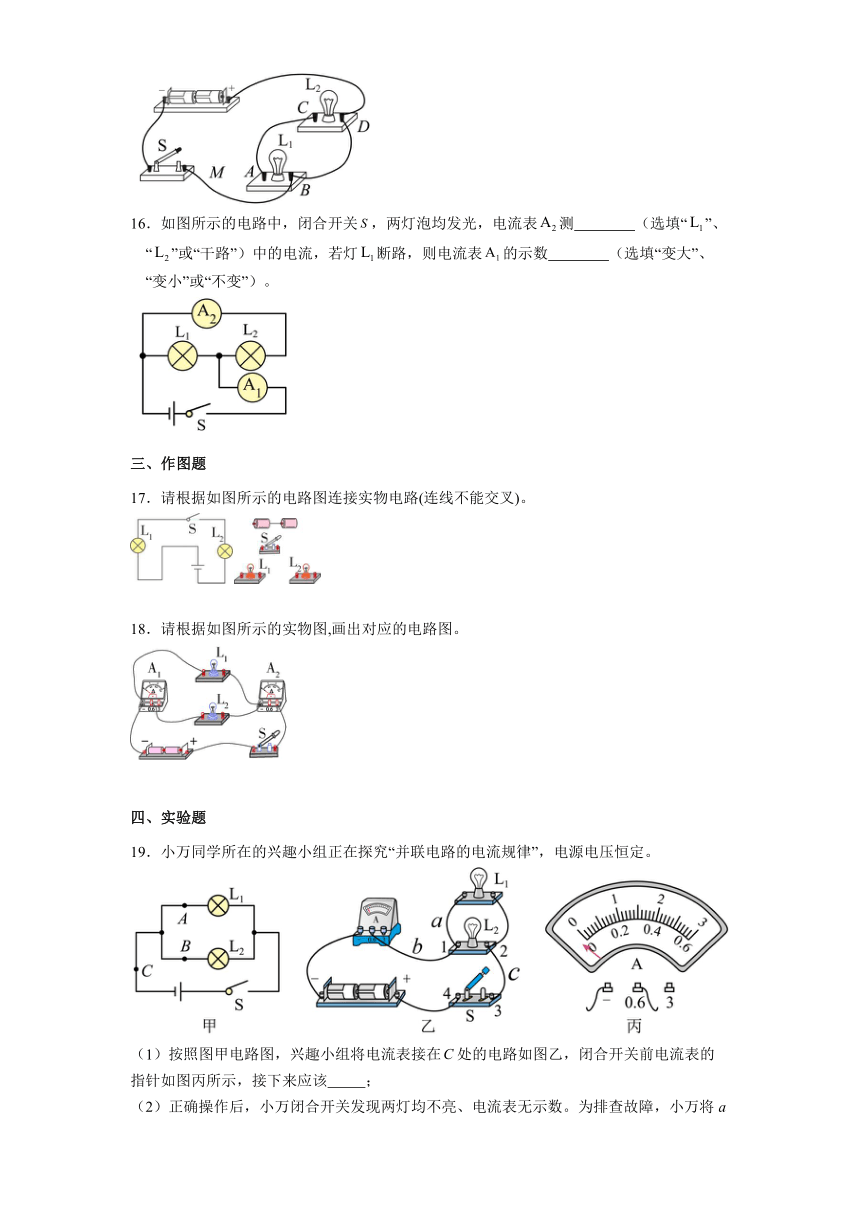

16．如图所示的电路中，闭合开关，两灯泡均发光，电流表测 （选填“”、“”或“干路”）中的电流，若灯断路，则电流表的示数 （选填“变大”、“变小”或“不变”）。
三、作图题
17．请根据如图所示的电路图连接实物电路(连线不能交叉)。
18．请根据如图所示的实物图,画出对应的电路图。
四、实验题
19．小万同学所在的兴趣小组正在探究“并联电路的电流规律”，电源电压恒定。
（1）按照图甲电路图，兴趣小组将电流表接在处的电路如图乙，闭合开关前电流表的指针如图丙所示，接下来应该 ；
（2）正确操作后，小万闭合开关发现两灯均不亮、电流表无示数。为排查故障，小万将a导线一端从1处拆下，先后改接到电源“－”极、电流表“”接线柱及开关“3”接线柱，两灯及电流表均无变化；再改接到开关“4”接线柱时，两灯均亮且电流表有示数，则故障是_____（填写字母序号）；
A．导线b断路 B．导线c断路 C．开关S接触不良
（3）故障排除后兴趣小组继续实验，测出电路A、B、C三处的电流，并更换规格不同的灯泡重复实验，数据记录在表格中，分析数据后，兴趣小组得出的结论是： （文字表述）。
次数 IA/A IB/A Ic/A
1 0.12 0.12 0.23
2 0.15 0.20 0.35
3 0.12 0.14 0.26
五、计算题
20．如图所示的电路，当开关S闭合后，电流表A1的指针偏转了量程的三分之二，电流表A2偏转了量程的四分之三，所用的电流表为实验室用的双量程电流表，求：通过灯泡L1和L2的电流各多大？

21．如图甲所示的电路，当只闭合开关S3时，电流表A1的示数为0.1A；当只闭合开关S1、S2时，电流表A2的示数如图乙所示，电流表A1的示数为0.5A。求：
（1）当只闭合开关S3时，通过灯L1的电流；
（2）当只闭合开关S1、S2时，通过灯L2的电流；
（3）当只闭合开关S1、S2，通过灯L1的电流。
参考答案
1．【答案】C
【详解】A．定向移动的电荷可以是正电荷，也可以是负电荷，还可以是正负电荷同时向相反方向定向移动形成电流，故A错误；
B．电源是提供电压的装置，电压是形成电流的原因，所以电路中有持续电流，除了有电源，电路还要闭合，故B错误；
C．电荷的定向移动形成电流，定向移动的电荷可以是正电荷，可以是负电荷，可以是正负电荷向相反方向定向移动，故C正确；
D．金属导体中，自由电子定向移动形成电流，自由电子定向移动的方向与电流的方向相反，故D错误。
2．【答案】C
【详解】图中甲、乙相互吸引，若甲带正电荷，根据异种电荷相互吸引、带电体具有吸引轻小物体的性质可知，乙可能带负电荷或不带电，不可能带正电荷，也不一定带负电荷。
3．【答案】D
【详解】A．由电路图知，只闭合S1，电路是L3单独工作的电路，只有L3亮，故A正确，不符合题意；
B．只闭合S2时，灯L1、L3串联在电路中，L2断路，故B正确，不符合题意；
C．只闭合S1和S3，灯L1断路，L2和L3并联在电路中，故C正确，不符合题意；
D．开关全闭合时，灯L1被短路，L2、L3并联在电路中，故D错误，符合题意。
4．【答案】B
【详解】解：车身带电是因为与空气摩擦时发生了电子的转移，故A错误；
B．摩擦后若车身带正电是因为它失去了电子，故B正确；
C．车身与空气摩擦时车身与空气带上了异种电荷，故C错误；
D．由于车身带正电，则静电带放电时，电流方向从车身到地面，故D错误；
故选：B。
摩擦起电的实质不是创造了电，而是电子的转移。
摩擦起电的过程中，得到电子的物体带负电，失去电子的物体带正电；
规定正电荷定向移动的方向是电流的方向，自由电子的定向移动方向与电流方向相反。
知道摩擦起电现象，理解摩擦起电的实质、电流方向的规定，可解答此题。
5．【答案】D
【详解】根据电流表的使用规则，电流表要和小灯泡串联，电流要从正接线柱流入，从负接线柱流出，通过的电流约为1A，所以应该选择0~3A的大量程。
A．电流表没有正进负出，且选择了小量程，故A错误；
B．小灯泡和开关的两端用导线连接起来，小灯泡被短接，会出现电源短路故障，故B错误；
C．电流表选择了小量程，故C错误；
D．电流表串联在电路中，正进负出，选择了大量程，故D正确。
6．【答案】D
【详解】由电路图可知，两灯泡串联，闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；将导线与灯L2并联，发现L1亮，灯L2不亮，说明电路通路，因此L1无故障，L2断路；若L2短路时，不用接电流表L1就能发光。
7．【答案】B
【详解】A．两灯泡串联，开关控制整个电路，不符合题意．
B．两灯泡串联，开关与一个灯泡并联，符合题意．
C．两灯泡并联，开关控制一条支路，不符合题意．
D．两灯泡并联，开关控制干路，不符合题意．
8．【答案】D
【详解】A．金属靠带负电的自由电子导电，正电荷无法自由移动，故A错误；
B．若把金属棒的绝缘手柄拆除，再进行实验，验电器所带电荷会通过人体流入大地，不会出现原来的实验现象，故B错误；
CD．A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，则A中负电荷（自由电子）通过金属棒流向B，B金属箔的张角增大，因为电流方向为正电荷定向移动的方向，所以瞬间电流方向为B流向A，故C错误，D正确。
9．【答案】B
【详解】A．由电路图知道，仅闭合S1、S2时，两灯并联，电流表A1测量通过L1的电流；电流表A2断路，没有示数，故A正确，不符合题意；
B．仅闭合S1、S3时，L2和电流表A2短路，电路为L1的简单电路，电流表A1测量通过L1的电流，电流表A1有示数，A2没有示数，故B错误，符合题意；
C．仅闭合S2、S3时，由于电流表内阻很小，相当于导线，所以此时电源短路，故C正确，不符合题意；
D．仅闭合S3时，两灯串联，电流表A1、A2均测电路中的电流。由于串联电路中各处的电流相等，所以电流表A1、A2的示数相等，故D正确，不符合题意。
10．【答案】D
【详解】根据题意可知，发光杆一会发出绿光代表绿草，随后又发出白光组成蒲公英，这说明两个灯泡可以独立工作，是并联的，干路中有一个开关，另一个开关用来控制发出白光和绿光，所以这个开关是一个单刀双掷开关，故D符合题意，ABC不符合题意。
11．【答案】用电器；并
【详解】给橡皮擦充电时，是把电能转化为化学能，这时橡皮擦的电池相当于用电器。
工作时，指示灯不亮，电动机正常工作，这说明指示灯与电动机是并联的，不会是串联，否则指示灯会亮。
12．【答案】开关；用电器
【详解】手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，感应区相当于电路中的开关，对手机起控制作用。
一个完整的电路由电源、导线、开关和用电器组成，在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器。
13．【答案】0.14
【详解】由图乙可知，电流为0.46A，又通过导线ab的电流是0.6A，若导线ab的电流方向是从b流向a，则通过导线cd的电流为0.6A-0.46A=0.14A
14．【答案】由 A 至 B；相等；见解析
【详解】丝绸摩擦过的玻璃棒失去电子带正电，验电器本身不带电。接触后，电子从验电器移至玻璃棒，验电器失去电子带上正电。电流的方向与电子流动的方向相反，是从玻璃棒至验电器，即由 A 至B。
两片箔片相同，张开的角度相同，会平分电量，如果电量不同，会产生电流。
15．【答案】断开；短路；BD；串联；A/C；并联
【详解】连接电路时，为了保护电路，开关应该断开。若闭合开关S，不经用电器直接将电源两极连接起来，会造成电源短路。要让两灯泡都能发光有2种方法，第一种方法，拆除导线BD，可使电路中的两灯串联。第二种方法，把导线M由B接线柱上拆下改接到A或C接线柱上，可以使电路中的两灯并联。
16．【答案】L2；变小
【详解】由图可知，L1和L2并联，A1测量干路电流，A2测量通过L2的电流。
若灯断路，则干路电流会减小，A1和A2均测量通过L2的电流，即电流表A1的示数减小。
17．【答案】如图所示
【详解】由电路图知,灯泡L1、开关S、灯泡L2,依次连接在电源两端,实物连接图如答案图所示。
18．【答案】如图所示
【详解】第1步,分析实物图——电流从电源正极出发,经开关S、电流表A2后,“兵分两路”,一条电流经灯L2、电流表A1;另一条电流经灯L1,在电流表A1的“-”接线柱处汇合后回到电源负极。
第2步,画电路图——先画出一条完整的电路,依次画出电源、开关、电流表A2、灯L1;再补画另一条支路,在L1的两端画节点,然后从分流节点依次画出灯L2、电流表A1,并接在汇流节点上。如图所示。
19．【答案】（1）将电流表的指针调零　（2）C　（3）并联电路中，干路电流等于各支路电流之和
【详解】（1）闭合开关前，发现电流表指针如图丙所示，即电流表指针在零刻度线的左侧，原因是电流表未调零，所以，接下来应进行的操作是将电流表的指针调零。
（2）正确操作后，小万闭合开关发现两灯均不亮、电流表无示数。为排查故障，小万将a导线一端从1处拆下，先后改接到电源“-”极、电流表“0.6A”接线柱及开关“3”接线柱，两灯及电流表均无变化，说明电路为断路，即从开关“3”接线柱至电源正极有断路，再改接到开关“4”接线柱时，两灯均亮且电流表有示数，电路为通路，则故障是开关S接触不良，故C符合题意，A、B不符合题意。
（3）分析数据后知道，，，故兴趣小组得出的结论是：并联电路中，干路电流等于各支路电流之和。
20．【答案】1.55A，0.45A
【详解】解：观察电路图可知，电流表A1测的是L1与L2并联后的干路电流，电流表A2测的是通过L2的电流，所以A1的示数一定大于A2的示数，而A1偏转的角度小于A2偏转的角度，所以A1接的是大量程，而A2接的是小量程，即A1接0～3 A的量程，其示数，A2接0～0.6 A的量程，其示数，所以通过L2的电流为0.45 A，通过L1的电流I1＝I－I2＝2 A-0.45 A＝1.55 A
答：通过L1的电流为1.55A，通过L2的电流为0.45A。
21．【答案】（1）0.1A　（2）0.26A　（3）0.24A
【详解】（1）当只闭合开关S3时，L1、L2串联，A1、A2测串联电路中电流，已知电流表A1的示数为0.1A，根据串联电路中电流处处相等，通过L1的电流为0.1A。
（2）当只闭合开关S1、S2时，L1、L2并联，电流表A1测量干路中的电流，电流表A2测量通过灯L2的电流，由图乙可知，电流表A2的示数为0.26A，即通过灯L2的电流为0.26A。
（3）当只闭合开关S1、S2时，L1、L2并联，根据并联电路电流规律可知通过灯L1的电流为。
第 page number 页，共 number of pages 页
