第十五章电流和电路
第4节 电流的测量

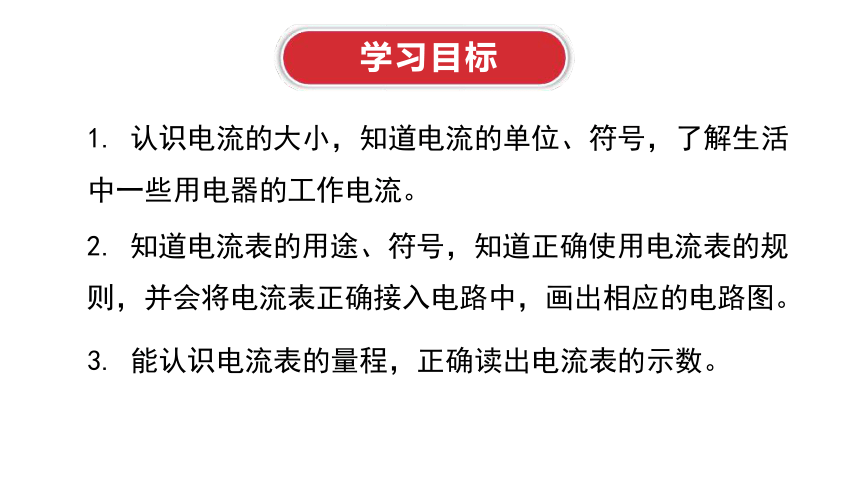

1. 认识电流的大小，知道电流的单位、符号，了解生活中一些用电器的工作电流。
2. 知道电流表的用途、符号，知道正确使用电流表的规则，并会将电流表正确接入电路中，画出相应的电路图。
3. 能认识电流表的量程，正确读出电流表的示数。
学习目标
？

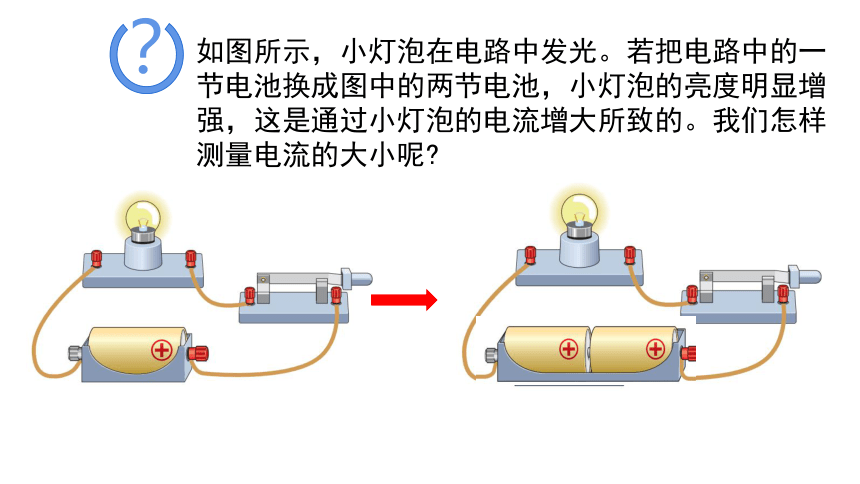

如图所示，小灯泡在电路中发光。若把电路中的一节电池换成图中的两节电池，小灯泡的亮度明显增强，这是通过小灯泡的电流增大所致的。我们怎样测量电流的大小呢
　　1．电流（I）：表示电流强弱的物理量。
　　2．单位：安培，简称安，符号是A。
　　电流的常用单位：
　　毫安（mA） 1 mA=10-3 A
　　微安（mA） 1 mA =10-6 A
　　你认为电力机车和手机工作时的电流有什么不同？
知识点一电流的强弱

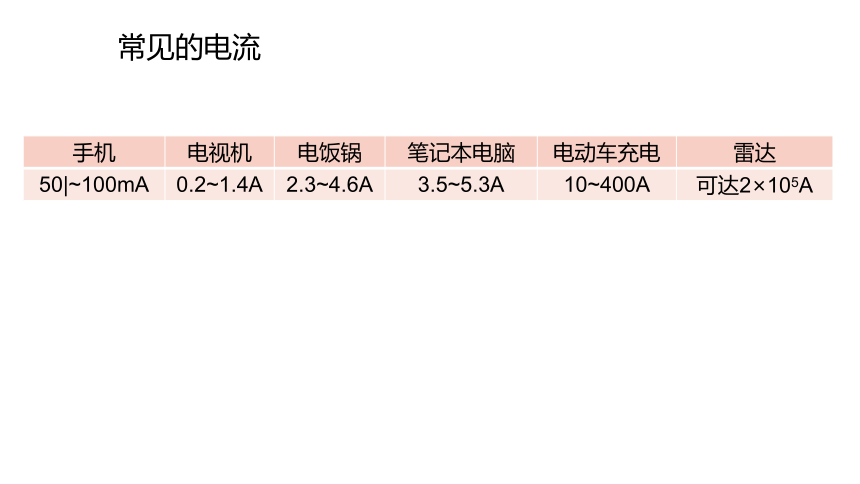

常见的电流
手机 电视机 电饭锅 笔记本电脑 电动车充电 雷达
50|~100mA 0.2~1.4A 2.3~4.6A 3.5~5.3A 10~400A 可达2×105A

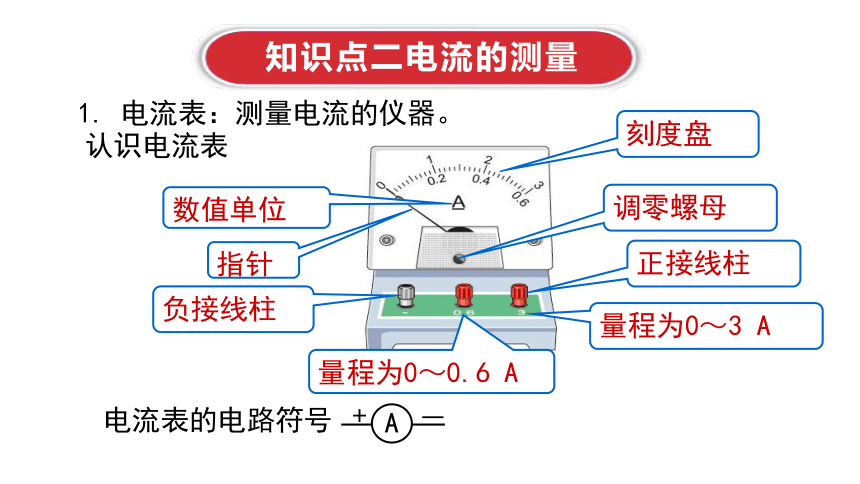

刻度盘
数值单位
指针
调零螺母
正接线柱
负接线柱
量程为0～0.6 A
量程为0～3 A
1. 电流表：测量电流的仪器。
A
+
－
　　认识电流表
　　电流表的电路符号
知识点二电流的测量

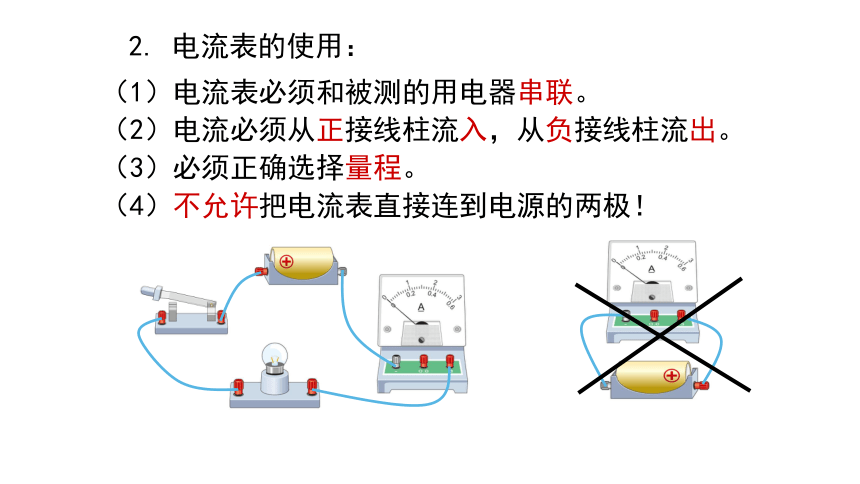

2. 电流表的使用：
　　（1）电流表必须和被测的用电器串联。
　　（2）电流必须从正接线柱流入，从负接线柱流出。
　　（3）必须正确选择量程。
　　（4）不允许把电流表直接连到电源的两极！
电流表的使用——1.使用前调零
调零螺母
电流表的使用——2.使用时
电流表在电路中相当于一根导线
和被测用电器串联
1
电流表的使用——2.使用时
让电流从“＋”线柱流进，从“－”接线柱流出
2
正负接线柱接反，指针反偏，无法读数，容易损坏电流表
电流表的使用——2.使用时
选择适当量程
3
被测电流超过电流表的最大量程，无法读数，可能损坏电流表，应改用更大量程
被测电流较小，指针偏转角度过小，读数不够精确，应改用更小量程
电流表的使用——注意事项
不能直接连到电源的两极，会损坏电流表
0.58 A
1.4 A
3.电流表的读数
4. 练习使用电流表测量电路中的电流
　　（1）画出实验电路图；
　　（2）按电路图连接实验器材；
　　（3）进行实验。
提示：为避免电流过大损坏电流表，在不能事先估算电流的情况下，要先闭合开关然后迅速断开（叫做“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
　　实验1
S
L
A
S
L
A
实验2
　　改变电流表在电路中的位置，比较电流表两次示数。
　　想一想，两次电流表的示数相同说明什么？
1．连接实物图，要求两灯并联，开关控制两盏灯，电流表测灯L2的电流（约0.5 A），并画出电路图。
L2
L1
S
L2
L1
A
随堂练习
　　2．根据所给电路图连接实物图。
L2
L1
A1
A2
L2
L1
A2
A1
L2
L1
A2
A1
3．开关控制 ，电流表A1 测 的电流，电流表A2 测 的电流。再画出电路图。
干路
L1
干路
L2
L1
A2
A1
L2
L1
A2
A1
课堂小结
电流的强弱，符号I，单位安培（A）
单位换算：1mA =10-3A 1μA =10-6A
电流
电流表
电流的测量
1.使用前调零
2.使用时与被测对象串联，正进负出，选择合适量程，不能直接接在电源两端
