第十九章生活用电
第一节家庭电路
第十六章探究电路
第四节家庭电路

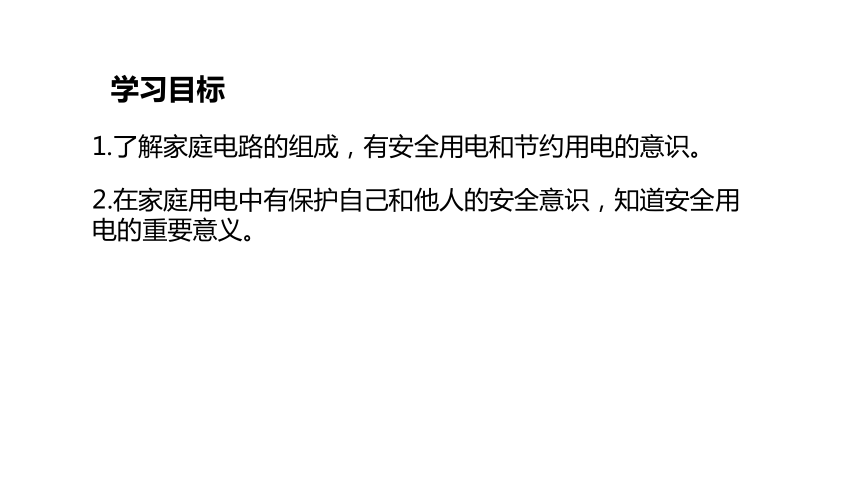

1.了解家庭电路的组成，有安全用电和节约用电的意识。
2.在家庭用电中有保护自己和他人的安全意识，知道安全用电的重要意义。
学习目标

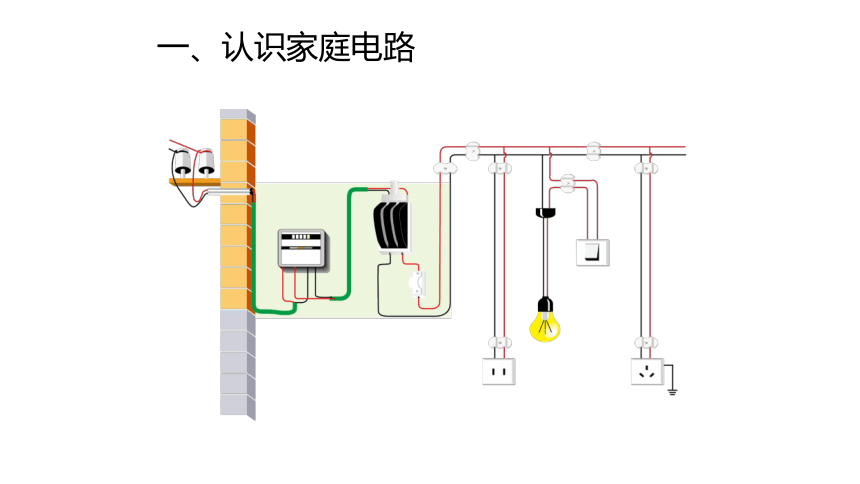

一、认识家庭电路
两根进户线
电能表
总开关
保险盒
火线
零线
用电器
开关
三孔插座
两孔插座
接地线
家庭电路的组成

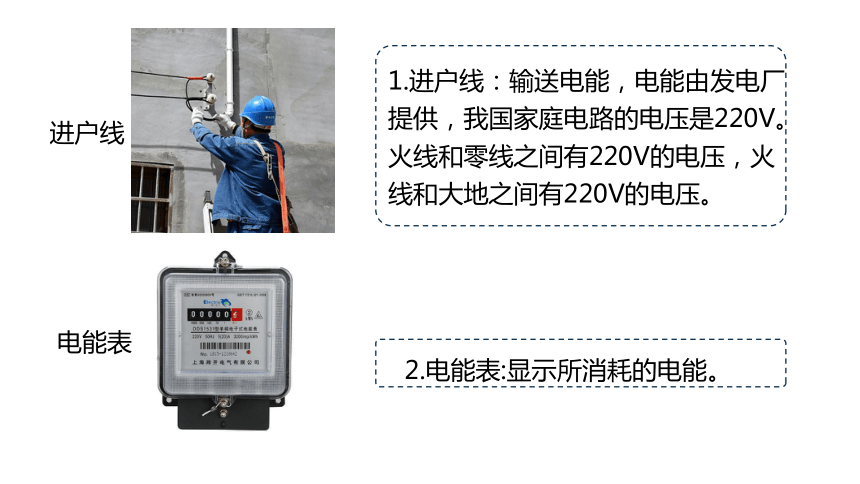

1.进户线：输送电能，电能由发电厂提供，我国家庭电路的电压是220V。火线和零线之间有220V的电压，火线和大地之间有220V的电压。
2.电能表:显示所消耗的电能。
进户线
电能表

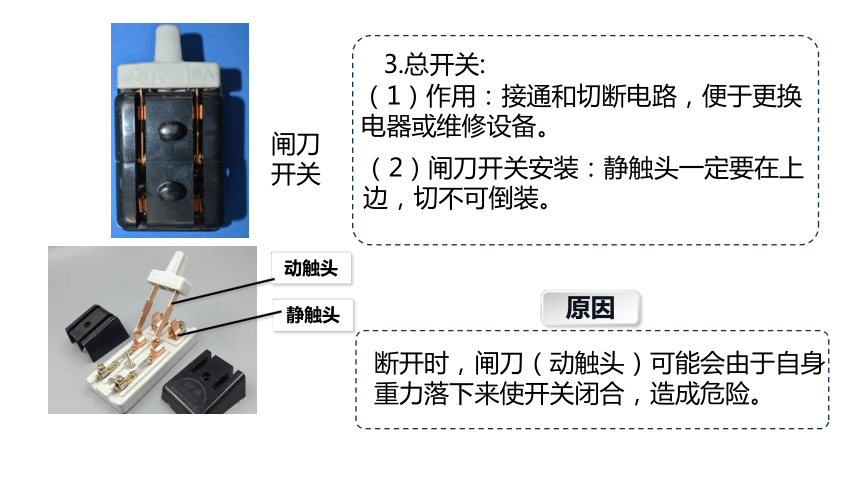

（2）闸刀开关安装：静触头一定要在上边，切不可倒装。
3.总开关:
（1）作用：接通和切断电路，便于更换电器或维修设备。
动触头
静触头
断开时，闸刀（动触头）可能会由于自身重力落下来使开关闭合，造成危险。
原因
闸刀
开关
4.保险装置:电流过大时,熔丝熔断，切断电路，起到保护作用。
（1）电路中电流过大时，空气开关自动断开，切断电路（跳闸）。
（2）安装在电能表后。
保险盒
空气开关
空气开关
农村居民住房
现在居民楼

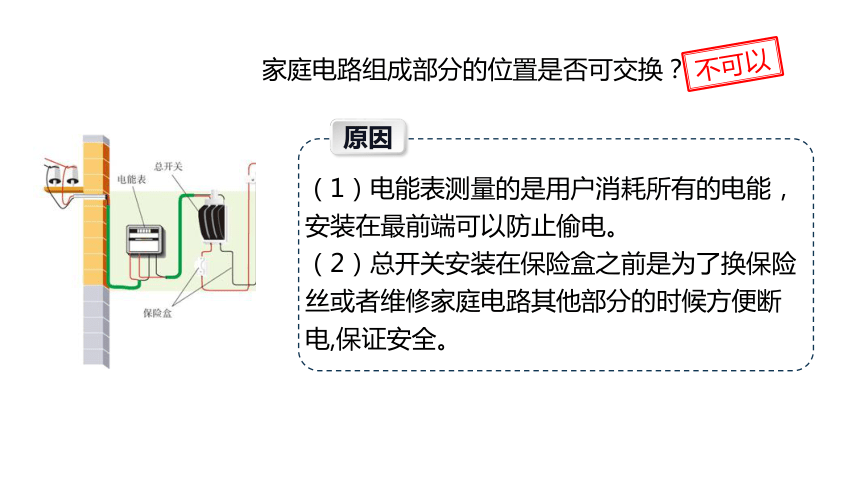

家庭电路组成部分的位置是否可交换？
不可以
原因
（1）电能表测量的是用户消耗所有的电能，安装在最前端可以防止偷电。
（2）总开关安装在保险盒之前是为了换保险丝或者维修家庭电路其他部分的时候方便断电,保证安全。
5.插座及用电器
（1）各用电器及插座并联在电路中。
（2）控制用电器的开关要连接在火线和用电器之间。
如何辨别火线
和零线？
1.测电笔
（1）作用：辨别火线和零线。
（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
(3)使用方法:
　 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
正确的使用方法
错误的使用方法
2.学生活动：练习使用测电笔
家庭中哪些用电器是两线插头，哪些是三线插头？
有金属外壳的用电器使用三线插头
1.三线插头
标有“L”字样的导线接火线；
标有“N”字样的导线接零线；
标有“E”字样的导线和室外大地相连。
三线插头和漏电保护器
知识点：三线插头和漏电保护器
插座的每个孔分别接什么线？
2.接线方式
两孔插座
三孔插座
火线
零线
接地
.
.
.
.
.
接法：左零右火上接地
为什么有金属外壳的用电器需要接地？
生活中若将三线插头变成两线插头使用有什么危害？
为什么三线插头中间的那个脚长？
在插插头时，能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好漏电，人也不会触电。
中间长脚
3.漏电保护器
　　空气开关和漏电保护器安装在什么位置？
空气总开关安装在电能表之后，控制插座的总开关上大多装有漏电保护器，控制其他家用电器的总开关多用空气开关。
3.漏电保护器
　　空气开关和漏电保护器这样安装有什么好处？
当用电器出现问题，“跳闸”时，方便快捷确定问题所在线路。
　　空气开关和漏电保护器在电路中分别起什么作用？
如果人站在地上不小心接触了火线，电流经过人体流入大地，这时，“漏电保护器”会迅速切断电路，对人身起到保护作用。
空气开关
当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
漏电保护器
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护。
1.某家庭电路的组成如图所示，下列说法正确的是( )
A. 图中的三个插座是串联的在电路中的
B. 控制灯泡的开关要接在零线与灯泡之间
C. 小彩灯接入电路后都不亮，是由于其中的一个小彩灯短路
D. 有金属外壳的家用电器必须使用三孔插座，以确保安全
D
随堂练习
2.使用测电笔时，手要 ______(接触、不接触 )测电笔尾部的金属电极。笔尖接触电线(或与导线相连的导体)，氖管发光表明接触的是 ______ 线。在家庭电路中，有一次，小红把电灯开关断开时，用测电笔分别检测开关的两个接线柱，氖管一次发光，一次不发光．据此，小红 ______ (能/不能)确定该开关接在火线上。
接触
火
不能
3.如图所示，洗衣机的电源插头上有三条线，通常标有“L”“N”和“E ”的字样，下列说法中错误的是( )
A. 插头上标有“E”的线是家庭电路中的地线
B. 标有“L”的线在使用时要连接家庭电路中的火线
C. 这种三线插头在使用时，可以避免用电器外壳带电对人体造成伤害
D. 为了用电安全，这种三线插头上，E处金属片的长度较长
A
（一）触电事故事例
二、注意用电安全
注意
1.家庭电路中的触电事故是人体直接或间接接触火线引起的；
2.人体的安全电压是不高于36V；
3.家庭电路的电压是220V，动力电路的电压是380V，都超过了安全电压值。
（二）高压触电
1.电路安装要规范
（三）安全用电措施
开关控制通过灯泡的电流要接在火线的一端。
国家标准规定，带有金属外壳的家用电器，其金属外壳必须接地。
一些与电有关不安全现象
2.要注意不能使用电气保护好用电器的绝缘体，不使它的火线裸露。
3.不接触低压带电体，
不靠近高压带电体。
遇到有人触电，如何施救？
首先，不能直接去碰触电的人，否则施救者也会触电。
应当赶快切断电源，或者用干燥的木棍，竹竿将电线挑开，使触电的人迅速脱离电源。
发生火灾时，要首先切断电源，绝不能带电泼水救火。
1.“珍爱生命，安全用电”是同学们日常生活中必须具备的安全意识．我国家庭电路的电压是__________V，对人体安全的电压不高于__________V；当发现家用电器或电线失火时，必须先__________电源，然后再救火。
断开
36
220
随堂训练
2.我市所有教室都安装了空调，以下做法不符合安全用电规范的是 ( )
出现故障时，先切断电源 B. 放学离开教室，及时关闭电源 C. 安装三线插座，防止外壳带电 D. 用更细的导线，防止发热起火
D
