第十七章电流做功与电功率
第二节电流做功的快慢
第1课时

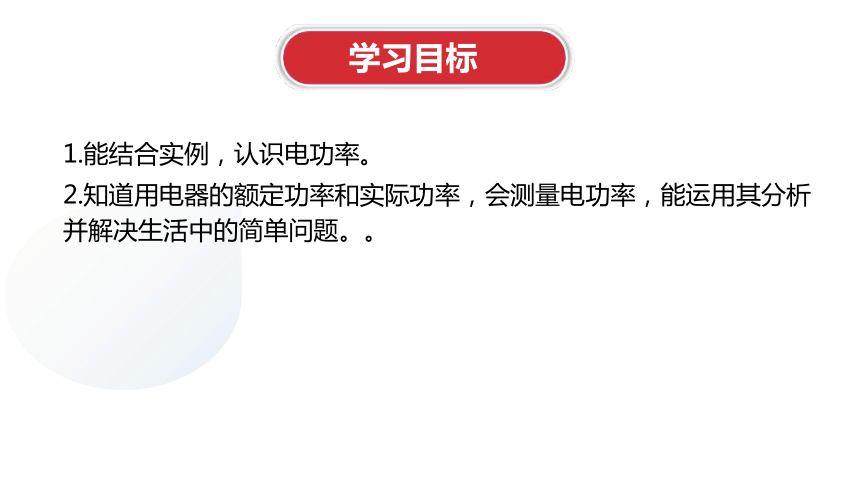

1.能结合实例，认识电功率。
2.知道用电器的额定功率和实际功率，会测量电功率，能运用其分析并解决生活中的简单问题。。
学习目标

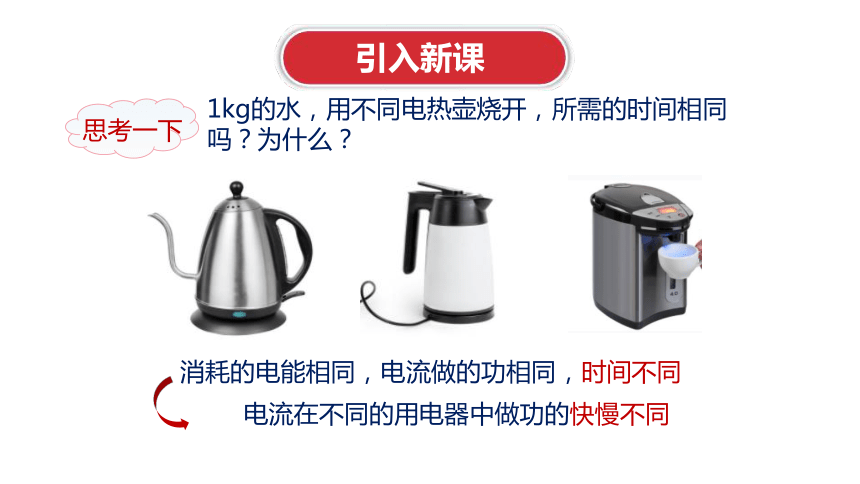

1kg的水，用不同电热壶烧开，所需的时间相同吗？为什么？
电流在不同的用电器中做功的快慢不同
消耗的电能相同，电流做的功相同，时间不同
思考一下
引入新课

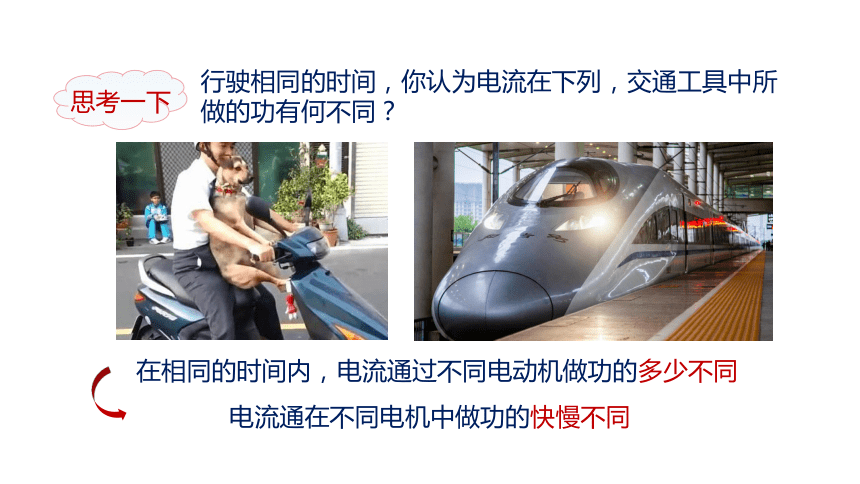

行驶相同的时间，你认为电流在下列，交通工具中所做的功有何不同？
电流通在不同电机中做功的快慢不同
在相同的时间内，电流通过不同电动机做功的多少不同
思考一下
（1）物理意义：物理学中，把电流所做的功与所用时间之比叫作电功率。
（2）定义：电流在单位时间内所做的功。
P =
W
t
功率 =
电功
时间
即：
（3）电功0率的推导公式:由 P=W/t W=UIt I=U/R得
P=UI P= P=I2R
一、电功率
换算关系： 1 kW = 103 W
　　　　　 1 W = 103 mW
（4）单位：
国际单位：瓦特，简称瓦，符号是 W。
常用单位：千瓦 (kW)，毫瓦(mW)

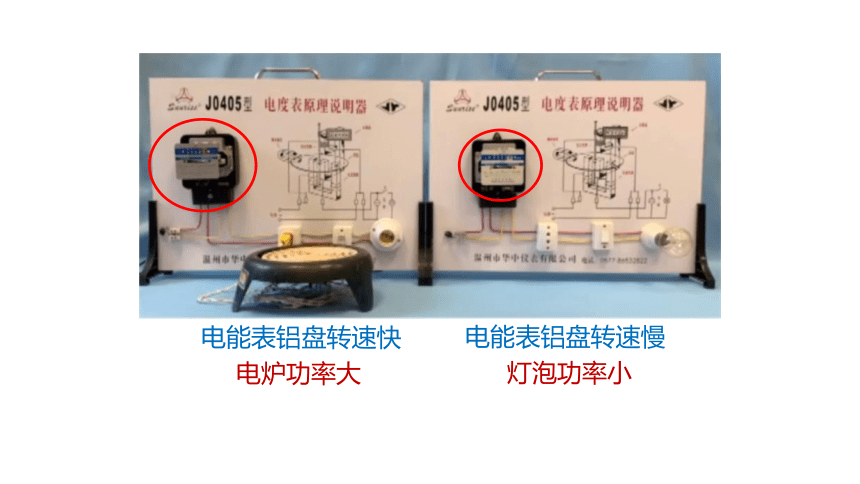

电炉功率大
灯泡功率小
电能表铝盘转速快
电能表铝盘转速慢

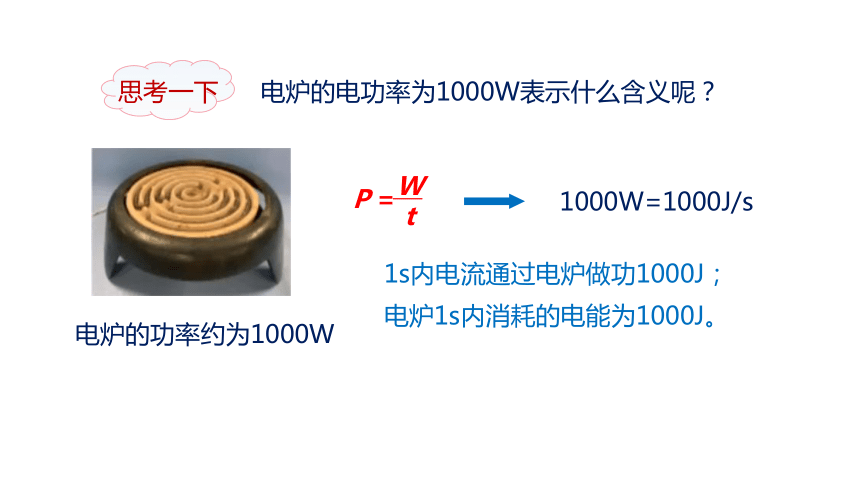

电炉的功率约为1000W
电炉的电功率为1000W表示什么含义呢？
P =
W
t
1000W=1000J/s
1s内电流通过电炉做功1000J；
电炉1s内消耗的电能为1000J。
思考一下
P =UI
电功：W =UIt
1W=1J/s=1V·A
1瓦特 = 1焦耳/秒
= 1伏特 · 安培
电功率：
P =
W
t
=
UIt
t
=
UI
（5）计算式：
单位：
P =
W
t
P=UI
和

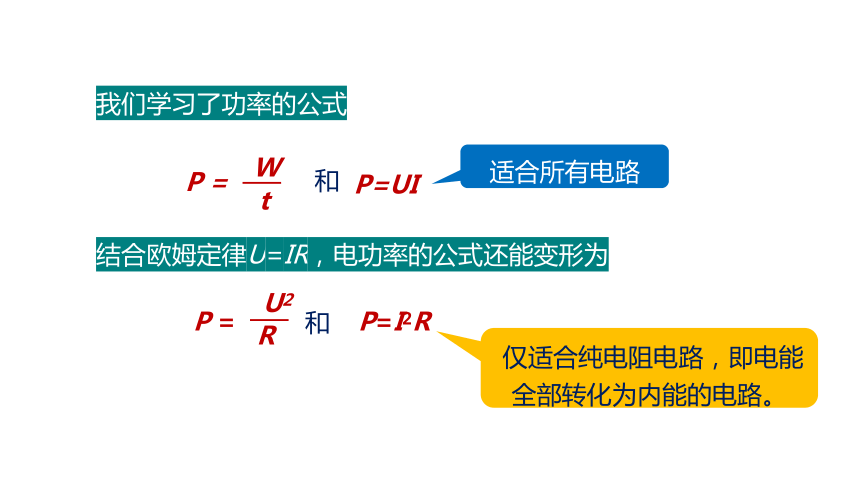

结合欧姆定律U=IR，电功率的公式还能变形为
P=I2R
P =
U2
R
和
仅适合纯电阻电路，即电能全部转化为内能的电路。
适合所有电路
我们学习了功率的公式
一些用电器的电功率
白炽灯约15-40W
电视机约100W
电饭煲600W左右

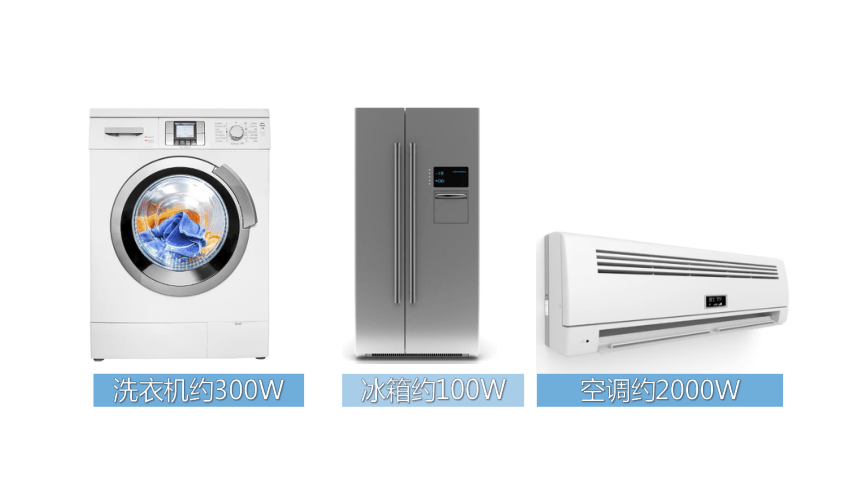

洗衣机约300W
冰箱约100W
空调约2000W
天河一号巨型计算机 4.04×106W 液晶电视机 约100W
家用空调 约1000W 排风扇 约20W
吸尘器 约800W 手电筒 约0.5W
电吹风机 约500W 计算器 约0.5mW
台式计算机 约200W 电子表 约0.01mW
常用电器的电功率
1. 电功和电功率的两套单位组合
W—焦耳（J）
t — 秒（s）
P—瓦特（W）、焦耳/秒
1瓦特= 1焦耳/秒
W—千瓦时（kW · h）
t — 小时（h）
P—千瓦（kW）
1千瓦时= 1千瓦×1小时
W = Pt
如果 P 和 t 的单位分别用 kW、h，那么它们相乘之后，就得到电能的另一个单位：千瓦时（度）。
W
P =
t
2.“千瓦时”的来历
1千瓦时可以看作功率为1kW的用电器工作1h所消耗的电能。
1kW= 1kW×1h
千瓦是电功率的单位；千瓦时是电功的单位。
“kW · h” 和“kW” 是两个不同物理量的单位。
即: 1kW·h＝3.6×106J
W=Pt=1kW×1h=1kW·h=1000W×3600s
=3.6×106J
3. 电功率和电功的区别:
电 功 电功率
物理意义 表示电流做功的_____ 表示电流做功的_____
定义 电功等于电压、电流 与通电时间的乘积 电功与时间之比
公式
单位 焦（J）、_____（kw·h） 瓦（w）、_____（kw）
多少
快慢
W=UIt
P=W/t=UI
千瓦时
千瓦
两种用电器铭牌标识的有何含义？
思考一下
二、额定功率和实际功率
改变录音机的工作电压，请同学们仔细听从录音机中发出的声音的变化。
现象：录音机的工作电压过低时，录音机播放出的声音严重失真。
【视频欣赏】
1. 额定电压、额定功率：
（1）额定电压：用电器正常工作时的电压U额。
（2）额定功率：用电器在额定电压下工作时的功率P额。
2. 实际电压、实际功率：
（1）实际电压：实际加在用电器两端的电压U实。
（2）实际功率：用电器在实际电压下工作时的功率P实。
改变灯泡两端的电压，分别为220V 、100V、250V。
注意观察：
1.灯泡亮度的变化
2.电能表铝盘转速的变化
【视频欣赏】
3. 探究决定灯泡亮度的因素
灯的工作电压 灯的亮度比较 电能表铝盘转速比较
220V
100V
250V
正常发光
发光暗淡
发光强烈
一定
变慢
变快
U实＞U额, 则 P实＞P额
在不同电压下，同一用电器的电功率不一样；
用电器的实际功率随着它两端电压的变化而变化；
灯泡的亮度由实际功率决定。
　　U实 = U额，则 P实 = P额；用电器正常工作。
　　U实 > U额，则 P实 > P额；可能烧毁用电器。
　　U实 < U额，则 P实 < P额；用电器不能正常工作。
一个用电器只有一个额定电压和一个额定功率，但可以有多个实际电压和实际功率。
额定电压220V：该用电器正常工作时电压为220V；
额定功率600V：该用电器在额定电压下的电功率为600W。
在不同电压下，同一用电器的功率相同吗？
思考一下
认识理解家用电器的铭牌
电热水器
额定电压：正常工作时电压为220V；
额定功率：在220V电压下额定功率为1000W。
1．关于电功和电功率，下列说法中正确的是（　　）
A．千瓦时是电功率的单位
B．电流在单位时间内做功越多，电功率越大
C．电流通过导体消耗的电能越多，电功率越大
D．电功率是表示电流做功多少的物理量
B
随堂练习
2．把标有“36V 15W”的甲灯和标有“36V 5W”的乙灯串联后接在电压是36V的电路中，则（　　）
A．因为甲灯额定功率较大，所以甲灯较亮
B．因为通过它们的电流相等，所以一样亮
C．因为甲灯的电阻较小，所以甲灯较亮
D．因为乙灯实际功率较大，所以乙灯较亮
D
3．如果加在某定值电阻两端的电压从6V升高到10V，通过该电阻的电流变化了0.1A，则该电阻的电功率变化了（　　）
A．1.6W
B．4.0W
C．0.4W
D．3.2W
A
4．已知某用电器甲的电阻是用电器乙的电阻的3倍。若将它们串联在电路中使用，则在相同时间内，电流通过两用电器所做功之比W1：W2＝_______　；若将它们并联在电路中使用，则在相同时间内，电流通过两用电器所做功之比W1′：W2′＝_____。
3：1
1：3
5．电能表是量度电功的仪表，如图示的电能表，所连接的用电器工作时总功率不能超过_______W，只有一个用电器工作时，6min内转盘正好转过100圈，该用电器的电功率为_______W。
11000
1000
6．两只灯泡，甲灯标有“6V 9W”、乙灯标有“6V 6W”，则____　灯电阻大的。如果将它们串联接在6V的电路上，____灯比较亮一些；如果将它们并联在6V的电路上，____灯比较亮一些。
乙
乙
甲
7．下列各组仪器中，可以用来测量功率的是（　　）
①电能表和秒表；
②电能表和电压表；
③电能表和电流表；
④电流表和电压表。
A．①② B．③④ C．①④ D．②③④
C
随堂练习
8．要测量一规格为“2.5V 0.3A”小灯泡的额定功率，实验电路如图所示，按照电路图连接电路，经开关试触电路连接正确。闭合开关，移动滑动变阻器滑片P，眼睛应观察（　　）
A．电流表的量程
B．电压表的示数
C．小灯泡是否发光
D．变阻器滑片的位置
B
