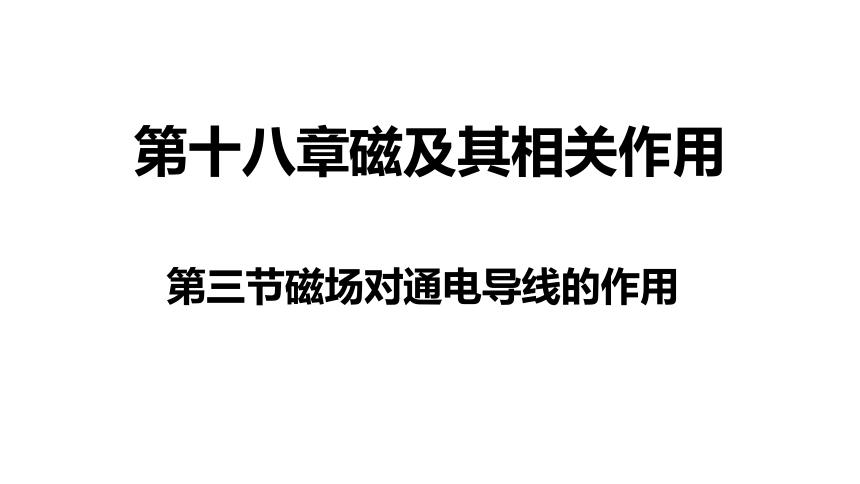

第十八章磁及其相关作用
第三节磁场对通电导线的作用
1.能通过实验，认识通电导线在磁场中会受到力的作用，知道力的方向与哪些因素有关；
2.能将相关知识与直流电动机等若干实际应用联系起来。

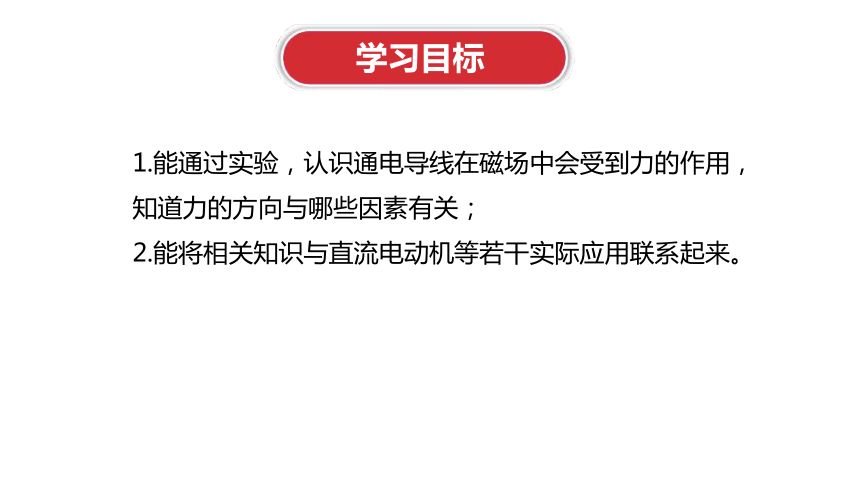

学习目标
车床
水泵
电风扇
电动机车
吹风机
洗衣机
给电动机通电，它就能够转动，这是为什么呢？

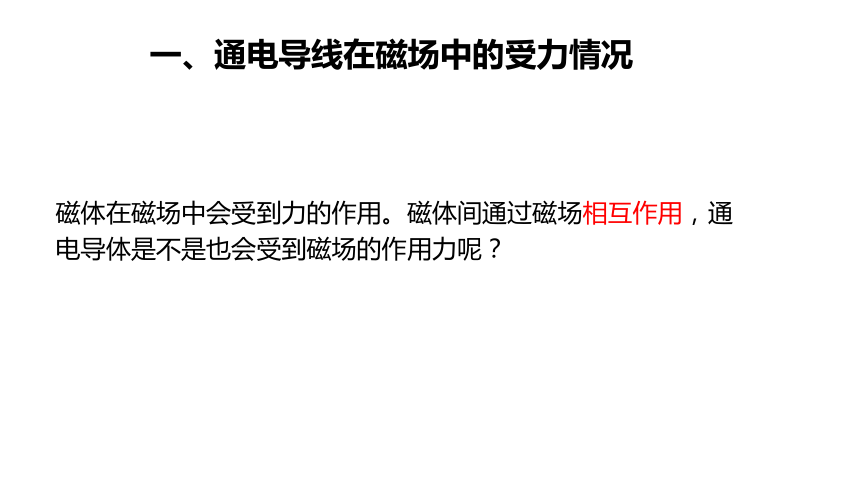

磁体在磁场中会受到力的作用。磁体间通过磁场相互作用，通电导体是不是也会受到磁场的作用力呢？
知识点一液体压强的特点
一、通电导线在磁场中的受力情况
金属导轨
直导体
+
-

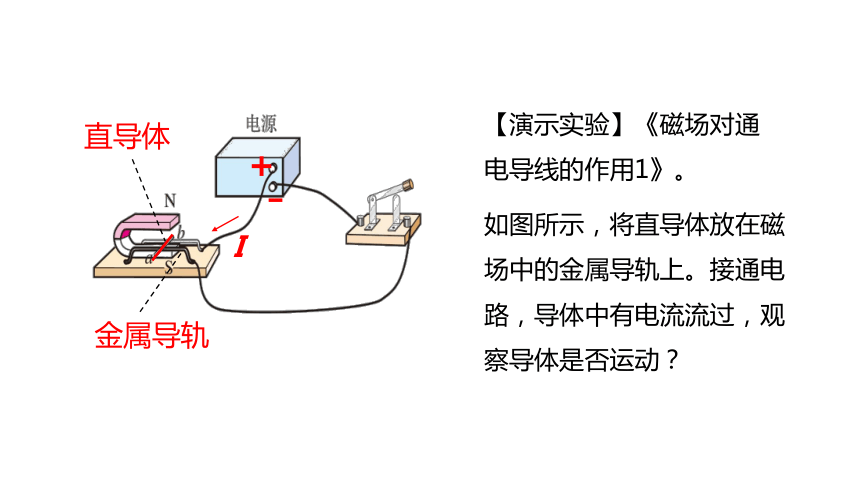

如图所示，将直导体放在磁场中的金属导轨上。接通电路，导体中有电流流过，观察导体是否运动？
I
【演示实验】《磁场对通电导线的作用1》。

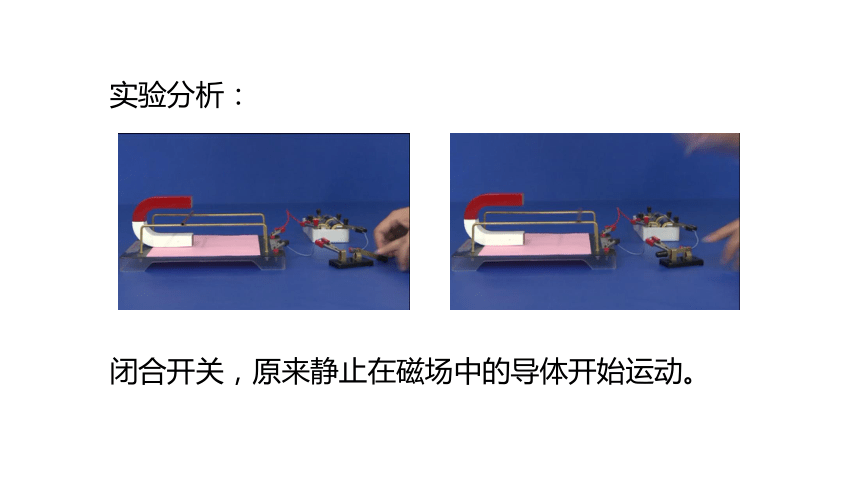

闭合开关，原来静止在磁场中的导体开始运动。
实验分析：

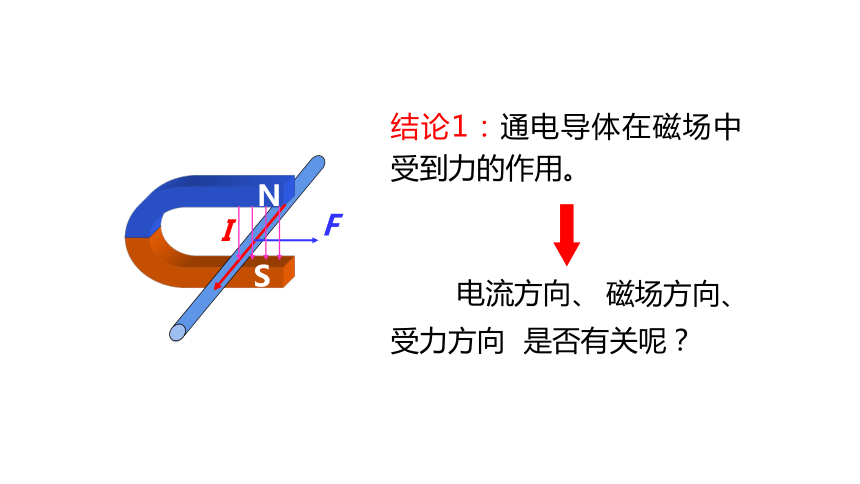

结论1：通电导体在磁场中受到力的作用。
电流方向、
I
F
N
S
磁场方向、
受力方向
是否有关呢？
导体

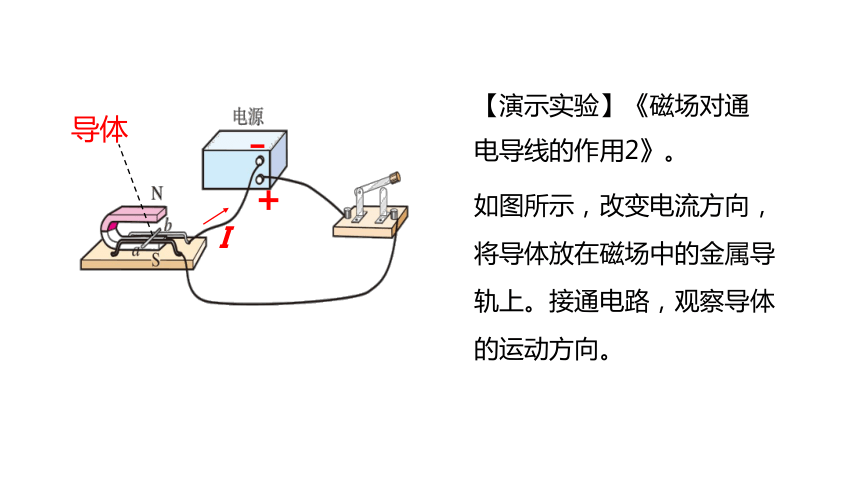

如图所示，改变电流方向，将导体放在磁场中的金属导轨上。接通电路，观察导体的运动方向。
I
-
+
【演示实验】《磁场对通电导线的作用2》。

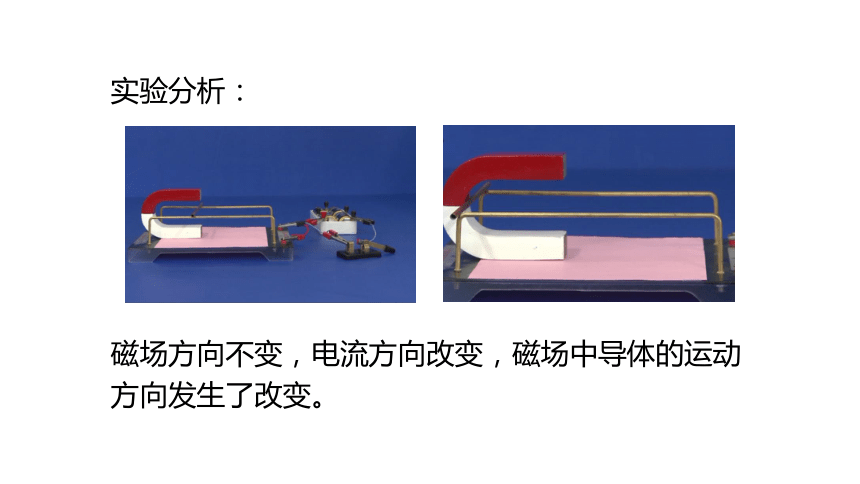

磁场方向不变，电流方向改变，磁场中导体的运动方向发生了改变。
实验分析：
结论2：通电导体在磁场中的受力方向与电流方向有关。
I
F
N
S
I
F
N
S
导体
如图所示，电流方向不变，改变磁场方向，接通电路，观察导体的运动方向，进而判断导体受力的方向。
+
-
I
S
N
【演示实验】《磁场对通电导线的作用3》。
电流方向不变，磁场方向改变，磁场中导体的受力方向发生了改变。
实验分析：
结论3：通电导体在磁场中的受力方向与磁场方向有关。
I
F
N
S
I
F
N
S
N
I
F
S
I
F
N
S
同时改变电流与磁场的方向
导体受力的方向？
结论4： 同时改变电流与磁场的方向，导体受力的方向不变。
你知道扬声器是怎样发声的吗？
当线圈中通有电流时，线圈就会受到磁体磁场的作用。当线圈中的电流反向时，受到的作用力也反向。
交流电
永久磁铁
线圈
锥形纸盆
线圈中的电流方向不断改变，线圈因受力的方向不断改变而不断地振动，就会带动纸盆振动，扬声器就发出了声音。
交流电
永久磁铁
线圈
锥形纸盆
　　电动机通电后，为什么就能够转动呢？
水泵
车床
电动机工作时把电能转化为机械能。
知识点一液体压强的特点
二、直流电动机是如何工作的
电动机视频
线圈
磁体
通电
能够转动的部分
固定不动的部分
转子
定子
通电
将线圈置于磁场中，接通电路，线圈可以在磁场里转过一定角度，但不能连续转动。
换向器让通电线圈在磁场中连续转动。
转子
定子
当线圈经过平衡位置时，改变线圈中的电流方向（目的：改变线圈两边受力的方向），线圈就能够在磁场中连续转动下去。
电动机工作原理：
　　通电线圈在磁场中受力转动。
洗衣机中的电动机
我们身边到处都有电动机的身影。洗衣机的叶轮转动就是电动机带动的。
计算机中有许多电动机。其中，磁盘驱动器、光盘驱动器、硬盘驱动器以及散热器等都需要电动机。
1．关于通电导线在磁场里受力方向的说法错误的是（　　）
A．改变导线中的电流方向，导线的受力方向会发生改变 B．同时改变电流方向和磁场方向，导线受力方向一定改变C．改变磁场的方向，通电导线受力方向会发生改变
D．同时改变电流方向和磁场方向，导线受力方向一定不改变
B
随堂练习
2．要使一台直流电动机的转速增大一些，下列方法中不可行的是（　　）
A．增大线圈中的电流
B．换用输出电压较多的电源
C．将磁体的磁极对调
D．换用磁性更强的磁体
C
3．直流电动机工作时，当线圈转到平衡位置时，还会继续转过平衡位置一些，这是由于（　　）
A．电流的作用
B．磁场力的作用
C．换向器的作用
D．惯性的作用
D
