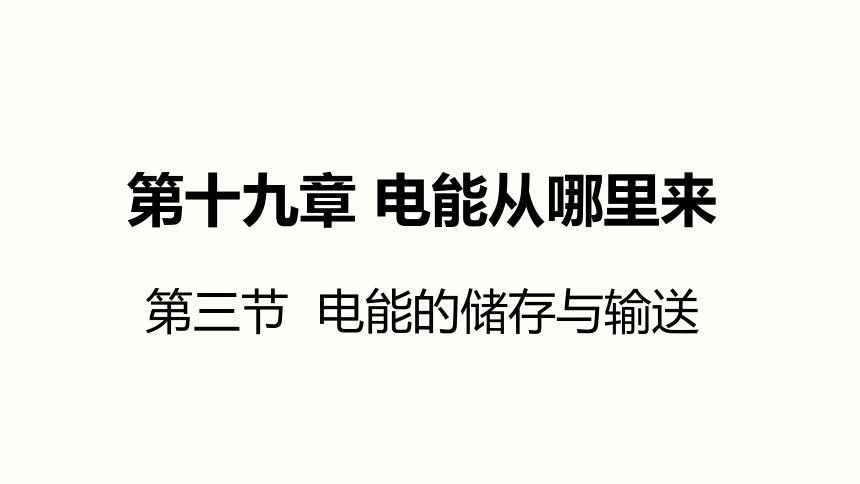

第三节 电能的储存与输送
第十九章 电能从哪里来

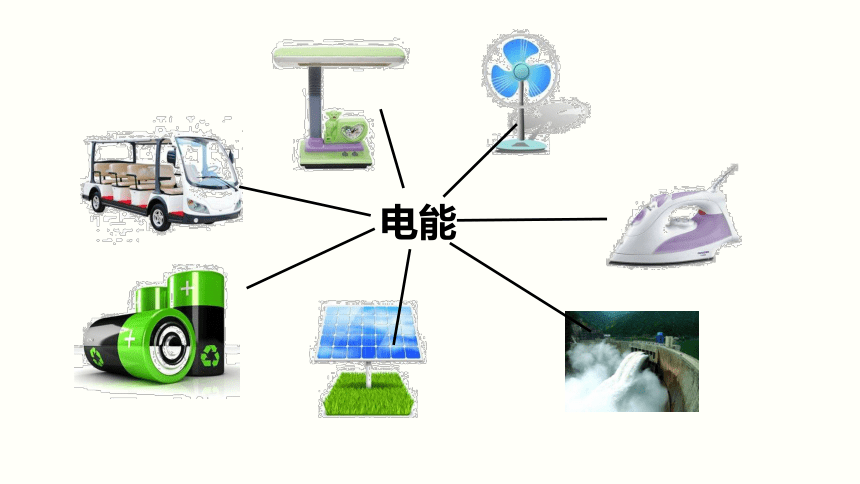

电能

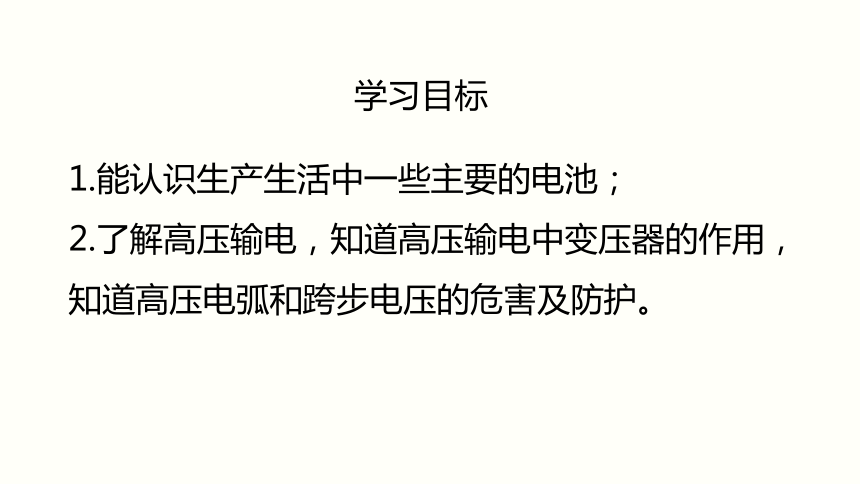

1.能认识生产生活中一些主要的电池；
2.了解高压输电，知道高压输电中变压器的作用，知道高压电弧和跨步电压的危害及防护。
学习目标

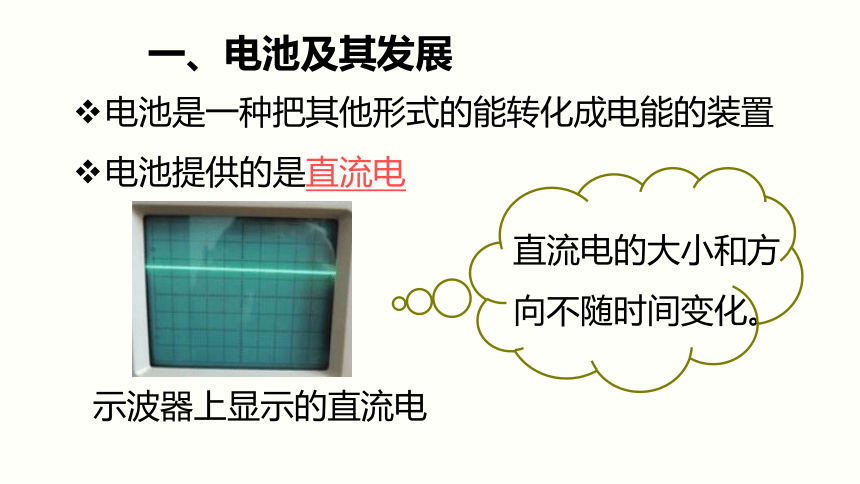

直流电的大小和方向不随时间变化。
示波器上显示的直流电
电池是一种把其他形式的能转化成电能的装置
电池提供的是直流电
一、电池及其发展
供电系统给家庭电路提供的是交流电。
它周期性变化的次数与时间之比
称为交流电的频率(单位是Hz)。
交流电的大小和方向随时间做周期性变化，我国交流电的频率是50 Hz。
示波器上显示的交流电
①根据材料分：锌锰干电池、铅酸蓄电池、镍铬电池、锂电池、银锌电池等。
②根据可否反复充电分：蓄电池（或二次电池）和原电池。
1.化学电池
1号
2号
5号
7号

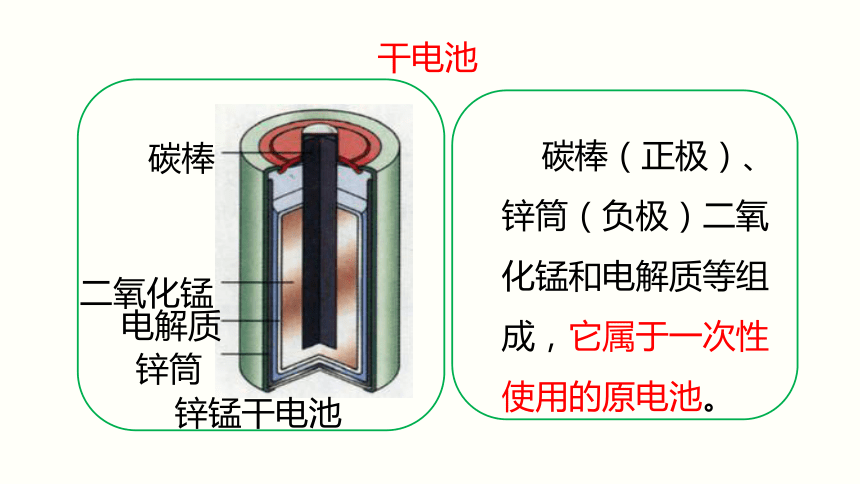

碳棒（正极）、锌筒（负极）二氧化锰和电解质等组成，它属于一次性使用的原电池。
碳棒
二氧化锰
电解质
锌筒
锌锰干电池
干电池

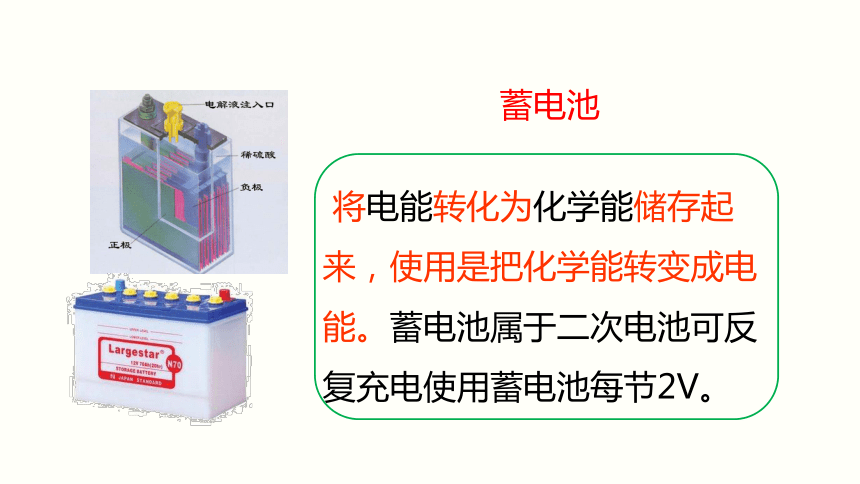

蓄电池
将电能转化为化学能储存起来，使用是把化学能转变成电能。蓄电池属于二次电池可反复充电使用蓄电池每节2V。
1.应用：主要在生活、生产通信、科学研究等方面，大多数干电池是一次性使用，但也有镍镉电池和镍氢电池可以反复使用。
2.废旧电池的处理:废旧干电池要集中分类处理，如果乱仍会造成环境污染。原因是干电池内含有酸和汞、镉等重金属元素，排放到地下水中污染环境。一节一号电池烂在地里，能使一平方的土壤永远失去利用价值，一粒纽扣电池可使600T水受到污染，相当于一个人一生的饮水量。
干电池的应用和废旧电池的处理
2.太阳能电池：
（1）定义：将太阳能转化成电能装置。
（2）制作材料：半导体硅和金属导体制成太阳能电池（又称光伏电池）。
当太阳光照射到电池上时，在正、负两极之间形成电压。
大量的太阳能电池联成阵列，可以建成太阳能发电站。
巨大的太阳能帆板是人造卫星上的主要电源之一。
太阳能电池板
（3）优点：取之不尽，没有污染
缺点：受天气条件的限制
3.燃料电池
（1）定义：燃料电池是一种将存在于燃料与氧化剂中的化学能直接转化为电能的发电装置。
它从外表上看有正负极和电解质等，像一个蓄电池，但实质上它不能“储电”而是一个“发电厂”。
练习：关于电池，下列说法中正确的是（ ）
A.各种化学电池的使用都是一次性的，不能多次充电使用
B.各种化学电池的内部结构都相同
C.蓄电池可以反复多次使用
D.有的电池电压与家庭电路的电压相同
C
为了合理的利用能源，发电站要建在靠近这些能源的地方。而用电的地方却很多，例如：
有的地方离发电站很远，因此需要把电能输送到远方，这就涉及电能的输送问题。即：
城市
电能的输送
发电厂
升压变压器
高压线路
降压变压器
居民用电
发电厂
升压变压器
高压
线路
降压变压器
居民
用电
升压变压器远距离输电示意图
二、高压输电
家庭用电的电压是220V，然而高压输电线上的电压通常都有几十万伏。
为何采用高压输电？
　 导体是有一定电阻的，由于输电线长，电阻大，当电流通过输电线时，产生热量Q，损失一部分电能。
高压输电——可减少输电线上的电能损失
(1)减小导线电阻
如何减少电能损失
(2)减小输电线中的电流
P损=I 2R
(1)减小导线电阻
如何减少电能损失
(2)减小输电线中的电流
由电阻定律知
（1）减小导线电阻
①减小材料的电阻率ρ，银的电阻率最小，但价格昂贵，目前选用电阻率较小的铜或铝作输电线。
②减小输电线的长度L不可行，因为要保证输电距离。
③可适当增大横截面积。太粗，既不经济又架设困难。
根据：P电=UI
P损=I2R
}
当输送电的总功率一定时，电压增大，则电流就会减小，这样电路中就会损失较少的电能，所以在远距离输电时宜采用高压输电。
（2）减小输电线中的电流
提高输电电压，是减少电能在输送线路上损失的有效的办法，远距离输电用高压输电。
变压器
发电站
升压变压器
高压输电线
降压变压器
用户
是不是输电电压越高越好
电压越高，对输电线路和变压器的要求越高，建设费用越高。
远距离输电电压
我国常用的远距离输电采用的电压有110 kV、220 kV、330 kV，输电干线采用500 kV的超高压，西北电网达到750kV。
1.电能输送的优点：
2.输送电能的基本要求：
可靠：是指保证供电线路可靠地工作，少有故障和停电。
电能通过输电线就可以输送到远方。相对于煤炭、石油等能源的输送需要大量的交通运载工具来说，“方便和节约”是它突出的优点。
保质：就是保证电能的质量，即电压和频率稳定。
经济：是指输电线路建造和运行的费用低，电能损耗小。
可靠、保质、经济。
1.用电器为什么不直接使用高压电？
高压电的绝缘防护要求很高，直接供给家用电器十分不安全。
人靠近高压带电体，就可能触电。
三、高压触电及其防护
U
高压电弧触电
高压危险，请勿靠近
2.高压触电的两种形式
高压跨步触电
3.防护
（1）为防止高压触电造成人身伤害：
（2）如发现有高压输电线落到地面时：
必须远离高压带电体。
不可走近，应立即设立警示标志，并通知有关电力部门进行抢修。
安全用电原则：不接触低压带电体不靠近高压带电体
