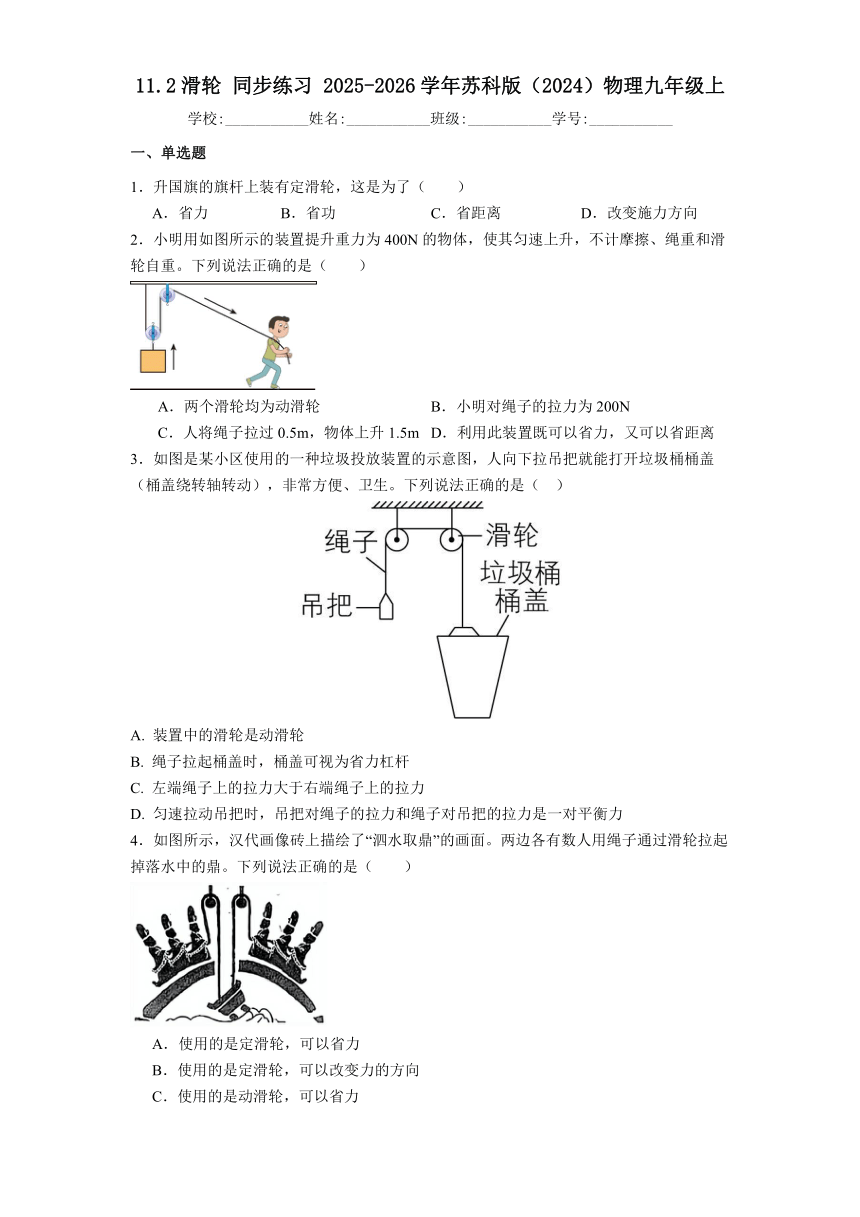

11.2滑轮 同步练习 2025-2026学年苏科版（2024）物理九年级上
学校:___________姓名:___________班级:___________学号:___________
一、单选题
1．升国旗的旗杆上装有定滑轮，这是为了（　　）
A．省力 B．省功 C．省距离 D．改变施力方向
2．小明用如图所示的装置提升重力为400N的物体，使其匀速上升，不计摩擦、绳重和滑轮自重。下列说法正确的是（　　）
A．两个滑轮均为动滑轮 B．小明对绳子的拉力为200N
C．人将绳子拉过0.5m，物体上升1.5m D．利用此装置既可以省力，又可以省距离
3．如图是某小区使用的一种垃圾投放装置的示意图，人向下拉吊把就能打开垃圾桶桶盖（桶盖绕转轴转动），非常方便、卫生。下列说法正确的是（ ）
A. 装置中的滑轮是动滑轮
B. 绳子拉起桶盖时，桶盖可视为省力杠杆
C. 左端绳子上的拉力大于右端绳子上的拉力
D. 匀速拉动吊把时，吊把对绳子的拉力和绳子对吊把的拉力是一对平衡力
4．如图所示，汉代画像砖上描绘了“泗水取鼎”的画面。两边各有数人用绳子通过滑轮拉起掉落水中的鼎。下列说法正确的是（　　）
A．使用的是定滑轮，可以省力
B．使用的是定滑轮，可以改变力的方向
C．使用的是动滑轮，可以省力
D．使用的是动滑轮，可以改变力的方向

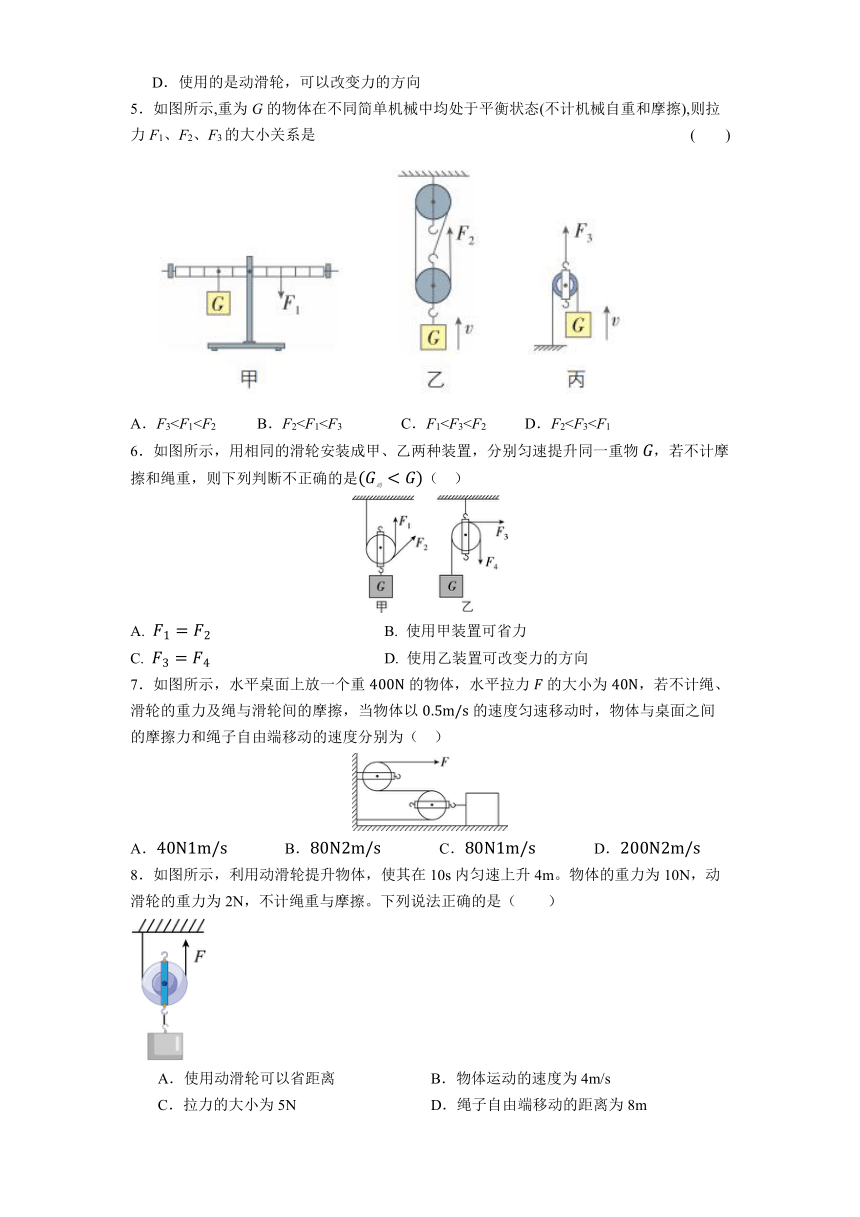

5．如图所示,重为G的物体在不同简单机械中均处于平衡状态(不计机械自重和摩擦),则拉力F1、F2、F3的大小关系是 (　　)
A．F36．如图所示，用相同的滑轮安装成甲、乙两种装置，分别匀速提升同一重物，若不计摩擦和绳重，则下列判断不正确的是（ ）
A. B. 使用甲装置可省力
C. D. 使用乙装置可改变力的方向
7．如图所示，水平桌面上放一个重的物体，水平拉力的大小为，若不计绳、滑轮的重力及绳与滑轮间的摩擦，当物体以的速度匀速移动时，物体与桌面之间的摩擦力和绳子自由端移动的速度分别为（ ）
A． B． C． D．
8．如图所示，利用动滑轮提升物体，使其在10s内匀速上升4m。物体的重力为10N，动滑轮的重力为2N，不计绳重与摩擦。下列说法正确的是（　　）
A．使用动滑轮可以省距离 B．物体运动的速度为4m/s
C．拉力的大小为5N D．绳子自由端移动的距离为8m
二、填空题

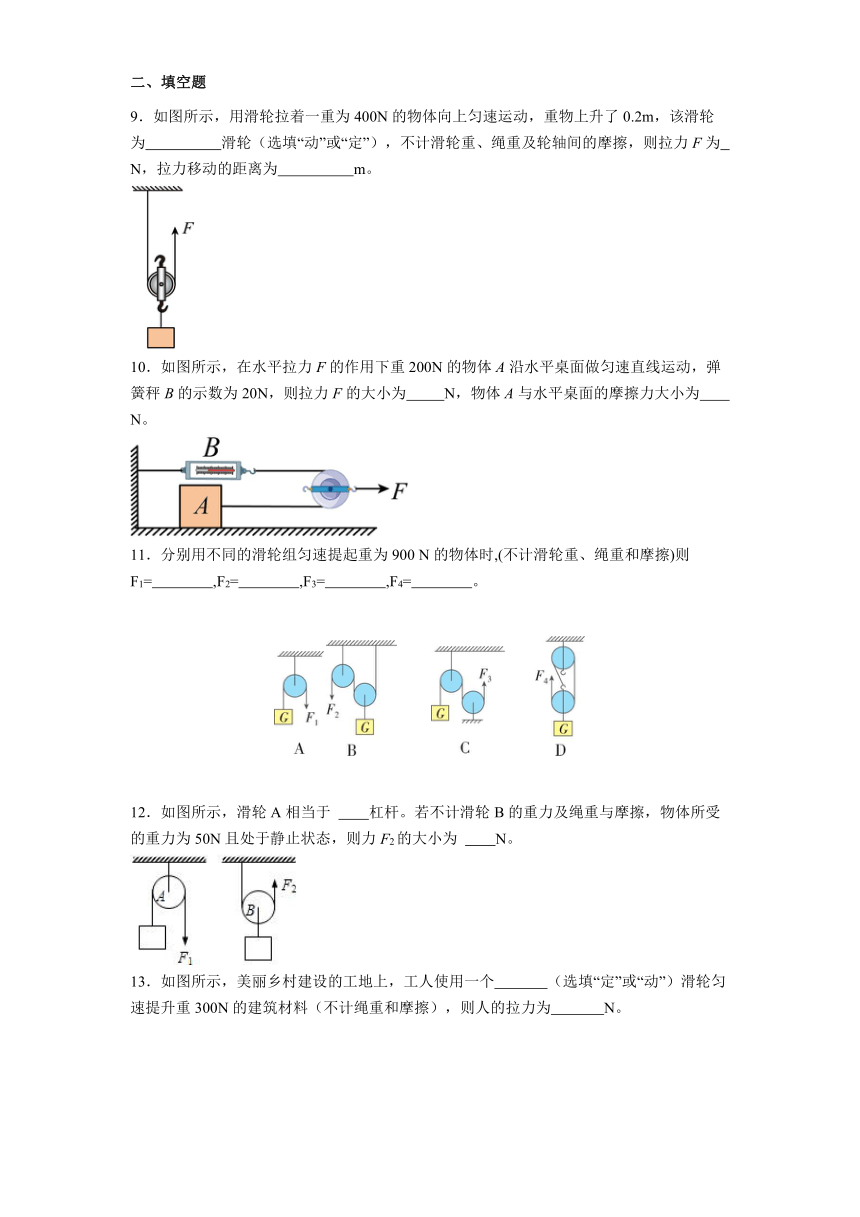

9．如图所示，用滑轮拉着一重为400N的物体向上匀速运动，重物上升了0.2m，该滑轮为 滑轮（选填“动”或“定”），不计滑轮重、绳重及轮轴间的摩擦，则拉力F为 N，拉力移动的距离为 m。
10．如图所示，在水平拉力F的作用下重200N的物体A沿水平桌面做匀速直线运动，弹簧秤B的示数为20N，则拉力F的大小为 N，物体A与水平桌面的摩擦力大小为 N。
11．分别用不同的滑轮组匀速提起重为900 N的物体时,(不计滑轮重、绳重和摩擦)则F1=　　　　,F2=　　　　,F3=　　　　,F4=　　　　。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
12．如图所示，滑轮A相当于 杠杆。若不计滑轮B的重力及绳重与摩擦，物体所受的重力为50N且处于静止状态，则力F2的大小为 N。
13．如图所示，美丽乡村建设的工地上，工人使用一个 （选填“定”或“动”）滑轮匀速提升重300N的建筑材料（不计绳重和摩擦），则人的拉力为 N。
三、作图题

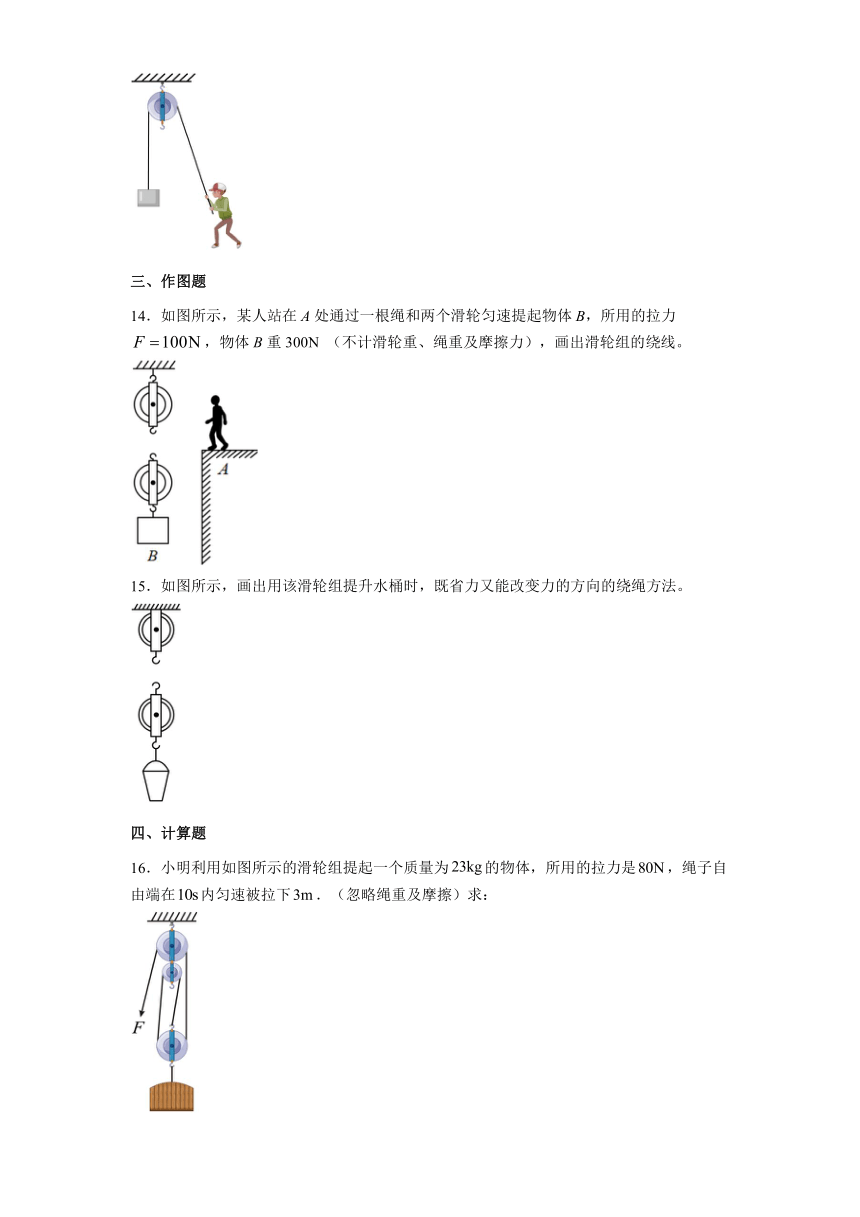

14．如图所示，某人站在A处通过一根绳和两个滑轮匀速提起物体B，所用的拉力，物体B重300N （不计滑轮重、绳重及摩擦力），画出滑轮组的绕线。
15．如图所示，画出用该滑轮组提升水桶时，既省力又能改变力的方向的绕绳方法。
四、计算题
16．小明利用如图所示的滑轮组提起一个质量为的物体，所用的拉力是，绳子自由端在内匀速被拉下．（忽略绳重及摩擦）求：
（1）物体的重力；
（2）动滑轮自重；
（3）物体上升的速度。
17．如图甲所示，拉力F通过滑轮组，将正方体金属块从水中匀速拉出至水面上方一定高度处． 图乙是拉力F随时间t变化的关系图像．不计动滑轮的重力、摩擦及水和空气对金属块的阻力， g=10 N/kg，求：
（1）金属块完全浸没在水中时受到的浮力大小；
（2）金属块的密度；
（3）如果直接将金属块平放在水平地面上，它对地面的压强大小．
参考答案
1．【答案】D
【详解】旗杆上装有定滑轮，使用它来升国旗时，人可以在旗杆下面往下拉动，使国旗向上运动，达到改变施加力方向的目的，但不省力，也不省距离；功的原理告诉我们，使用任何机械都不能省功，使用定滑轮时也不例外。
2．【答案】B
【详解】A．由图知，与绳子自由端直接相连的滑轮工作时位置固定不动，为定滑轮，另一滑轮随物体一起运动，属于为动滑轮，故该装置由一个定滑轮和一个动滑轮组成，故A错误；
B．不计摩擦、绳重和滑轮自重，使用动滑轮能省一半力，物体重力，则小明对绳子的拉力，故B正确；
C．使用动滑轮时， 绳子自由端移动距离（是物体上升高度），若人将绳子拉过0.5m，则物体上升高度，故C错误；
D．使用该装置（滑轮组）能省力，但费距离，不能省距离，故D错误。
3．【答案】B
【解析】装置中的滑轮的轴固定不动,是定滑轮，故A错误；桶盖可视为杠杆，绳子拉起桶盖时，动力臂大于阻力臂，故桶盖为省力杠杆，故B正确；定滑轮在使用时不省力，左端绳子上的拉力等于右端绳子上的拉力，故C错误；匀速拉动吊把时，吊把对绳子的拉力和绳子对吊把的拉力是一对相互作用力，故D错误。
【知识归纳】
轴的位置固定不动的滑轮叫定滑轮，能随物体一起运动的滑轮叫动滑轮。使用定滑轮不能省力但可以改变力的方向。相互作用力作用在不同的物体上，大小相等、方向相反、作用在同一直线上。
4．【答案】B
【详解】由图可知，滑轮位置固定不动，属于定滑轮，使用定滑轮不省力，但可以改变力的方向，故ACD错误，B正确。
5．【答案】B
【解析】由题知,不计机械自重和摩擦,甲图中l1=l2,由杠杆平衡条件可得F1=G;乙图是滑轮组,承担物重的绳子股数n=3,则F2=G;丙图是动滑轮,但动力作用在轴上,则F3=2G。综上所述F26．【答案】A
【解析】乙装置中使用的是定滑轮，根据定滑轮的特点，乙装置不能改变力的大小，但可以改变力的方向，故；甲装置中使用的是动滑轮，不计绳重和摩擦，用力竖直向上提升重物时，，可以省力；用力提升重物时动力臂变小，根据杠杆的平衡条件可知，动力将变大，则。故选A。
7．【答案】C
【解析】由图可知，不计绳、滑轮的重力及绳与滑轮间的摩擦，，所以物体与桌面间的摩擦力：，绳子自由端移动的速度。
8．【答案】D
【详解】A．使用动滑轮可以省力，但费距离，故A错误；
B．物体在10s内匀速上升4m，物体运动的速度，故B错误；
C．由图可知，滑轮组绳子的有效股数，物体的重力为10N，动滑轮的重力为2N，故拉力的大小，故C错误；
D．绳子自由端移动的距离，故D正确。
9．【答案】动；200；0.4
【详解】如图所示的滑轮，工作时，滑轮的轴随物体一起运动，为动滑轮；不计滑轮重及细绳与滑轮间的摩擦，拉力为；拉力移动的距离为。
10．【答案】40；20
【详解】如图所示，弹簧测力计B测出了动滑轮上的绳子上的拉力为20N；则物体A受到拉力为20N；又因物体A做匀速直线运动，则物体A与水平桌面的摩擦力与物体A受到的拉力是一对平衡力，则摩擦力大小也是20N；拉力。
11．【答案】900 N　450 N　900 N　300 N　
【详解】不计滑轮重、绳重和摩擦,A图中的滑轮为定滑轮,则F1=G=900 N,B图为滑轮组,且n2=2,则绳端的拉力:F2=G=×900 N=450 N,C图中,两个滑轮均为定滑轮,则F3=G=900 N,D图为滑轮组,且n4=3,则绳端的拉力:F4=G=×900 N=300 N。
12．【答案】等臂；25；
【详解】
由图知滑轮A为定滑轮，定滑轮实质是等臂杠杆，动力臂和阻力臂都等于滑轮半径。
由图知滑轮B为动滑轮。不考虑动滑轮重，拉力为重力的一半，即
13．【答案】定；300
【详解】图中滑轮不随着物体一起运动，所以是定滑轮。定滑轮不能省力，所以人的拉力等于建筑材料的重力，为300N。
14．【答案】
【详解】不计滑轮重和绳重，不计摩擦力，由可知，承担物重的绳子段数，滑轮组由3段绳子承担物重。
15．【答案】
【详解】由题意知，既省力又改变力的方向，以绳子自由端的拉力方向应向下，所以绳子应从定滑轮的下挂钩开始绕起，依次绕过下面的动滑轮、上面的定滑轮。
16．【答案】（1）230N
（2）10N
（3）0.1m/s
【详解】（1）物体重力
（2）由图可知动滑轮上有三段绳子，则动滑轮重力
（3）物体上升的高度
物体移动的速度
17．【答案】（1）80N（2）2.7×103kg/m3（3）5.4×103Pa
【详解】
（1）由甲图可知，n=2，不计动滑轮的重力、摩擦及水和空气对金属块的阻力，F=G，当金属块完全露出液面后，金属块不受浮力，此时拉力等于重力，即为图中的t2-t3时刻，从乙图可知，该金属块重力为：G=2F=2×108N=216N，当金属块未露出液面时，即为图中的0-t1时刻，则2F′+F浮=G，所以金属块完全浸没在水中时受到的浮力：F浮=G-2F′=216N-2×68N=80N；
（2）根据F浮=ρ水gV排可得，金属块排开水的体积：V排= =8×10-3m3，金属块完全浸没在水中，则金属块的体积V=V排=8×10-3m3，金属块的密度为：ρ金= =2.7×103kg/m3；
（3）金属块的边长a===0.2m，则受力面积S=a2=（0.2m）2=0.04m2，金属块平放在水平地面时对地面的压强：p= =5.4×103Pa．
答：（1）金属块完全浸没在水中时受到的浮力80N；
（2）金属块的密度2.7×103kg/m3；
（3）如果直接将金属块平放在水平地面上，它对地面的压强5.4×103Pa．
