突破点一 基本仪器的读数与使用

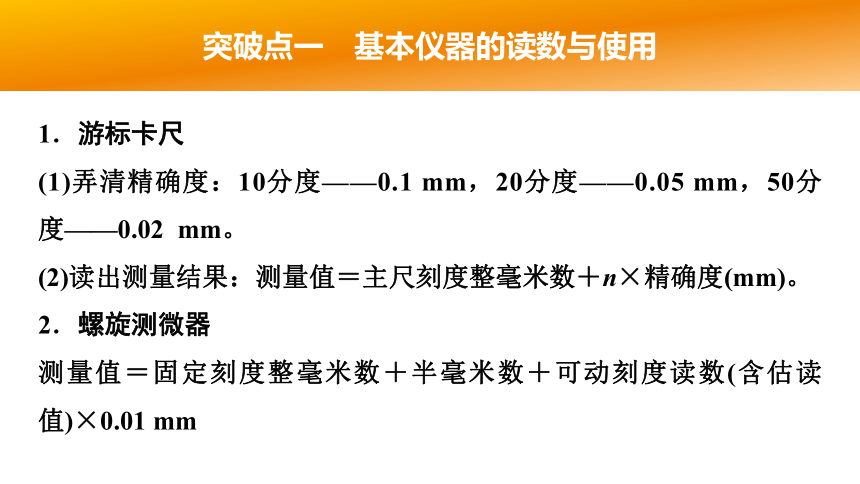

1.游标卡尺
(1)弄清精确度:10分度——0.1 mm,20分度——0.05 mm,50分度——0.02 mm。
(2)读出测量结果:测量值=主尺刻度整毫米数+n×精确度(mm)。
2.螺旋测微器
测量值=固定刻度整毫米数+半毫米数+可动刻度读数(含估读值)×0.01 mm

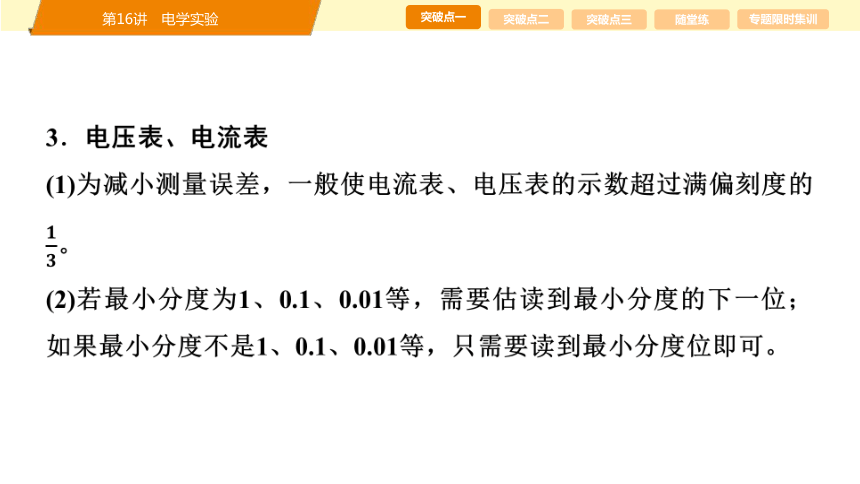

3.电压表、电流表
(1)为减小测量误差,一般使电流表、电压表的示数超过满偏刻度的????????。
(2)若最小分度为1、0.1、0.01等,需要估读到最小分度的下一位;如果最小分度不是1、0.1、0.01等,只需要读到最小分度位即可。
?

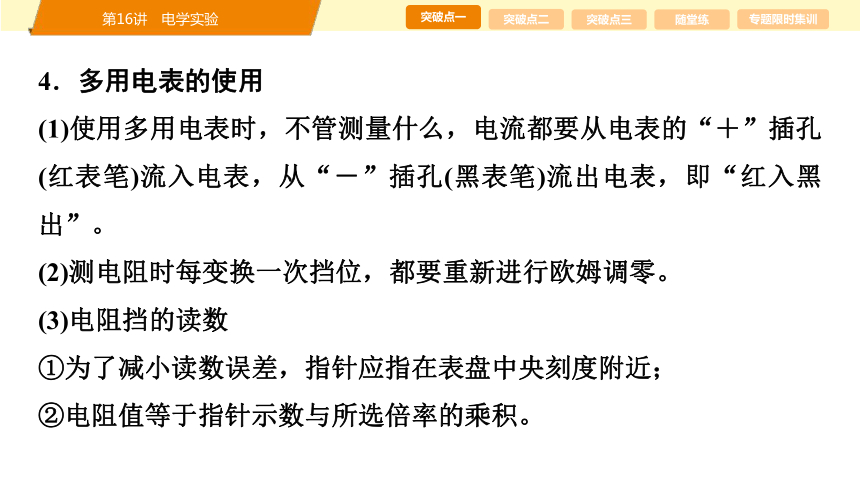

4.多用电表的使用
(1)使用多用电表时,不管测量什么,电流都要从电表的“+”插孔(红表笔)流入电表,从“-”插孔(黑表笔)流出电表,即“红入黑出”。
(2)测电阻时每变换一次挡位,都要重新进行欧姆调零。
(3)电阻挡的读数
①为了减小读数误差,指针应指在表盘中央刻度附近;
②电阻值等于指针示数与所选倍率的乘积。

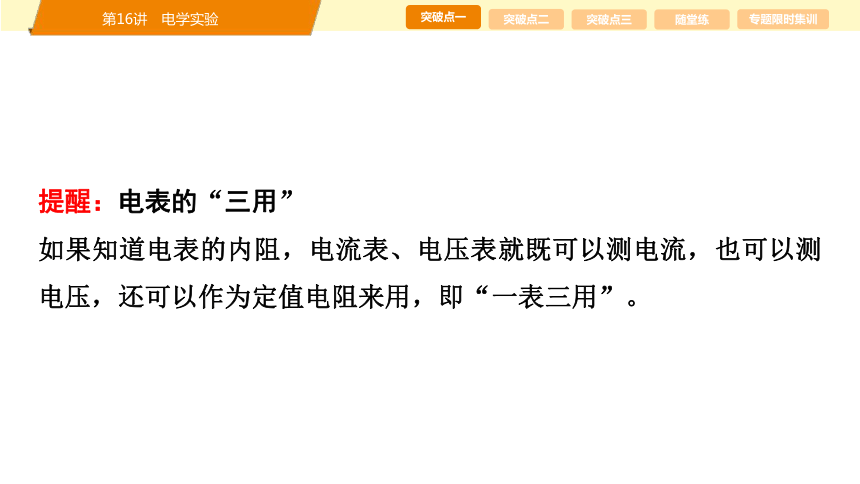

提醒:电表的“三用”
如果知道电表的内阻,电流表、电压表就既可以测电流,也可以测电压,还可以作为定值电阻来用,即“一表三用”。

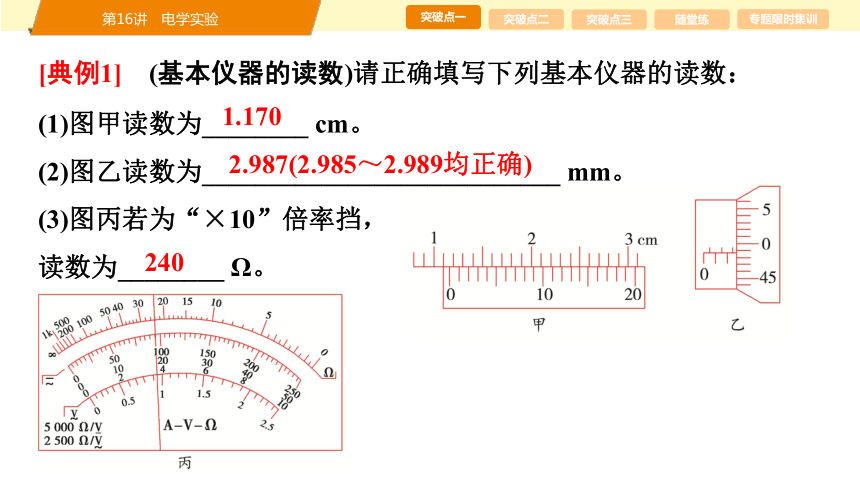

[典例1] (基本仪器的读数)请正确填写下列基本仪器的读数:
(1)图甲读数为________ cm。
(2)图乙读数为___________________________ mm。
(3)图丙若为“×10”倍率挡,
读数为________ Ω。
1.170
2.987(2.985~2.989均正确)
240

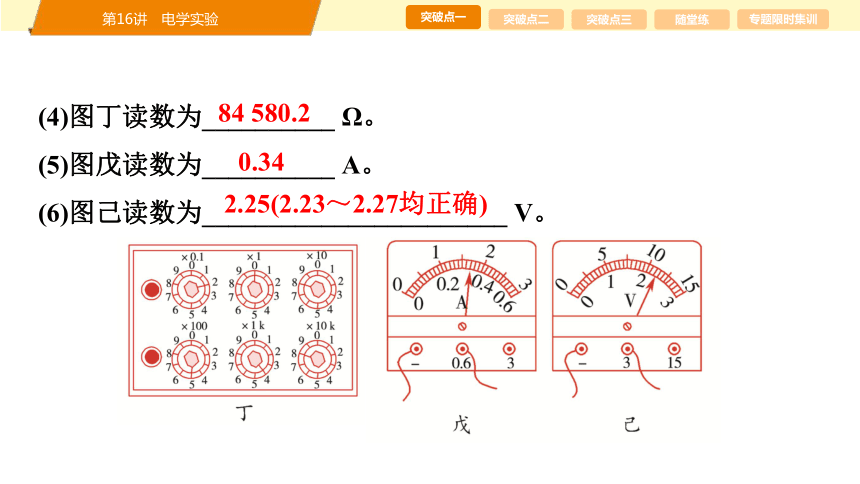

(4)图丁读数为__________ Ω。
(5)图戊读数为__________ A。
(6)图己读数为_______________________ V。
84 580.2
0.34
2.25(2.23~2.27均正确)

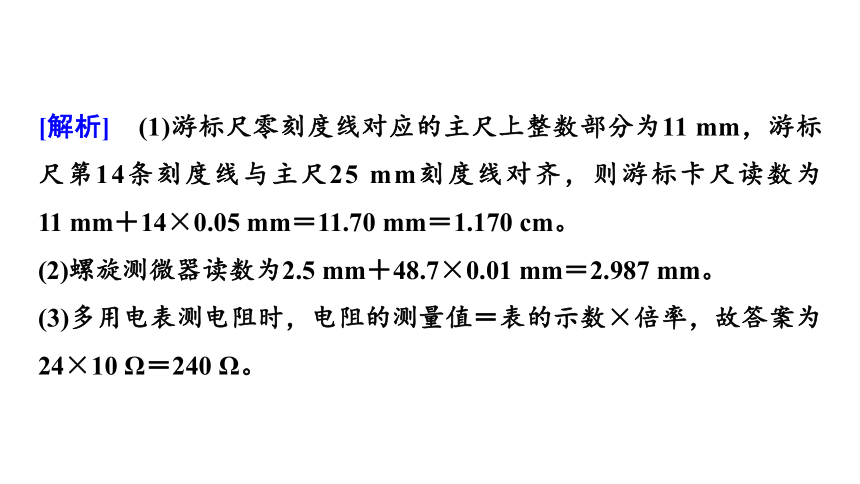

[解析] (1)游标尺零刻度线对应的主尺上整数部分为11 mm,游标尺第14条刻度线与主尺25 mm刻度线对齐,则游标卡尺读数为
11 mm+14×0.05 mm=11.70 mm=1.170 cm。
(2)螺旋测微器读数为2.5 mm+48.7×0.01 mm=2.987 mm。
(3)多用电表测电阻时,电阻的测量值=表的示数×倍率,故答案为24×10 Ω=240 Ω。

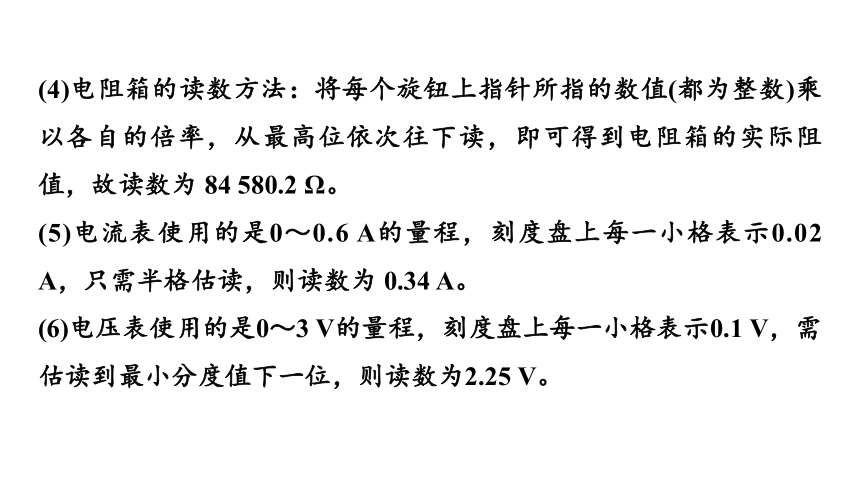

(4)电阻箱的读数方法:将每个旋钮上指针所指的数值(都为整数)乘以各自的倍率,从最高位依次往下读,即可得到电阻箱的实际阻值,故读数为 84 580.2 Ω。
(5)电流表使用的是0~0.6 A的量程,刻度盘上每一小格表示0.02 A,只需半格估读,则读数为 0.34 A。
(6)电压表使用的是0~3 V的量程,刻度盘上每一小格表示0.1 V,需估读到最小分度值下一位,则读数为2.25 V。

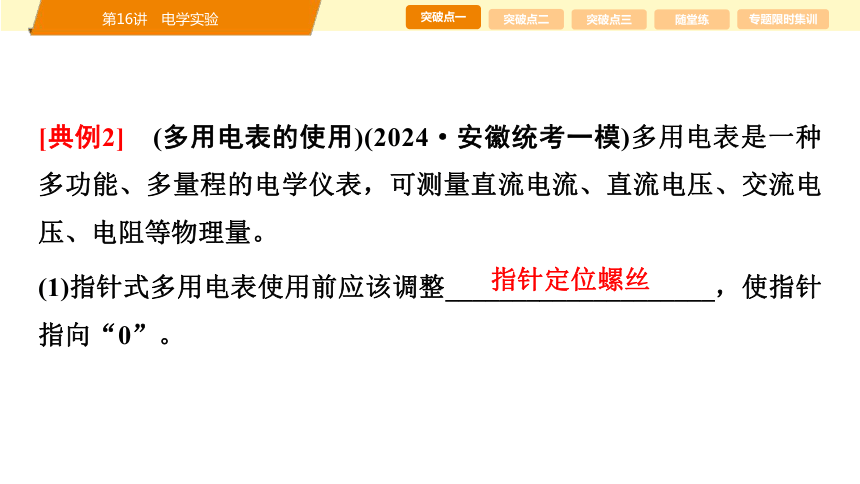

[典例2] (多用电表的使用)(2024·安徽统考一模)多用电表是一种多功能、多量程的电学仪表,可测量直流电流、直流电压、交流电压、电阻等物理量。
(1)指针式多用电表使用前应该调整____________________,使指针指向“0”。
指针定位螺丝

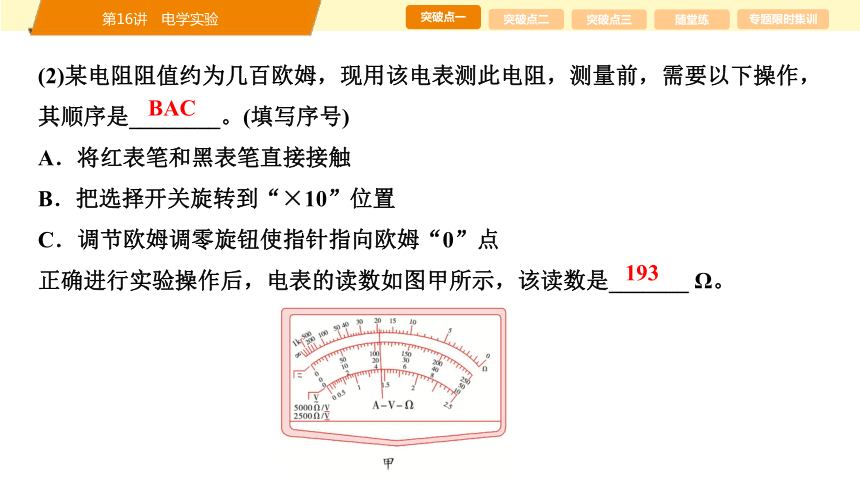

(2)某电阻阻值约为几百欧姆,现用该电表测此电阻,测量前,需要以下操作,其顺序是________。(填写序号)
A.将红表笔和黑表笔直接接触
B.把选择开关旋转到“×10”位置
C.调节欧姆调零旋钮使指针指向欧姆“0”点
正确进行实验操作后,电表的读数如图甲所示,该读数是_______ Ω。
BAC
193
(3)图乙是某同学设计的多用电表测电阻的欧姆调零原理图,电池的负极应接________(选填“红”或“黑”)表笔。图中G为表头,量程100 μA,内阻Rg=2.5 kΩ,RT=0.5 kΩ,通过调节a、b间的触点,使G满偏。已知R2=4.8 kΩ,电池电动势为1.50 V(电池内阻可忽略),触点在a端时G满偏,则R1=________ kΩ。

2
[解析] (1)指针式多用电表使用前应该调整指针定位螺丝,使指针指向“0”。
(2)用指针式多用电表测几百欧姆电阻时,应先将选择开关旋转到“×10”位置,再将红表笔和黑表笔直接接触,最后调节欧姆调零旋钮使指针指向欧姆“0”点,所以正确的顺序是BAC。该电阻的阻值为19.3×10 Ω=193 Ω。
(3)电池的负极应接多用电表的负极,则应接多用电表的红表笔;触点在a端时G满偏,则RT与G串联,串联部分的电压为U1=Ig(RT+Rg)=0.30 V,根据串并联电路的特点可知R2两端的电压为U2=E-U1=1.20 V,所以通过R2的电流为I=????????????????=250 μA,则通过R1的电流为I1=I-Ig=150 μA,根据部分电路欧姆定律得R1=????????????????=2 000 Ω=2 kΩ。
?
[典例3] (电流表和电压表改装)(2024·辽宁名校联考)在学校社团活动中,某实验小组欲将一只量程为0~250 μA的微安表头G改装为能够测量电流和电压的双量程电表,首先利用如图甲所示的电路测量微安表的内阻,可供选择的实验器材有:
A.待改装的微安表头G(量程为0~250 μA,内阻为几百欧姆)
B.微安表G1(量程为0~300 μA)
C.滑动变阻器R滑1(0~10 kΩ)
D.滑动变阻器R滑2(0~50 kΩ)
E.电阻箱R(0~9 999 Ω)
F.电源E(电动势约为9 V)
G.开关、导线若干
(1)为顺利完成实验,变阻器1应选择________,变阻器2应选择________。(从C、D、E中选择)
(2)实验时,除了微安表G1的示数I1和微安表G的示数I2,还需要记录的数据是________________(写出待测物理量及其字母),则待测微安表的内阻rg=________(用上述物理量字母表示)。
D
E
变阻器2的阻值R
?????????????????????????????
?
(3)现将待测微安表接入如图乙所示的电路,当接线柱1、3接入电路时,改装成的电压表的量程为___________________。(用待测微安表的满偏电流Ig、内阻rg及定值电阻阻值R1、R2表示)
Igrg+????????+????????????????????????R2
?
[解析] (1)在该实验中,闭合开关S,当微安表G1偏转到满刻度时,电路中总电阻R总=????????????????=????????????????×????????????? Ω=30 kΩ,为了确保微安表的安全,则变阻器1应该选择阻值较大的滑动变阻器,即选择D;该实验的实验原理是采用安安法测电阻,即通过两个微安表测量出通过变阻器2的电流,然后利用变阻器2求出并联部分的电压,从而求出微安表G的内阻,可知变阻器2的阻值必须能够确定,即变阻器2必须要用电阻箱,故变阻器2应该选择E。
?
(2)实验时,除了微安表G1的示数I1和微安表G的示数I2,还需要记录的数据是变阻器2的阻值R,根据上述可知待测微安表的内阻为rg=?????????????????????????????。
(3)当接线柱1、3接入电路时,微安表G与R1并联后再与R2串联,根据串并联电路规律可知,干路电流I=Ig+????????????????????????,则改装后电压表的量程U=Igrg+IR2=Igrg+????????+????????????????????????R2。
?
突破点二 以“测电阻”为核心的实验

1.滑动变阻器分压式与限流式接法的选择
(1)“以小控大用分压,相差无几用限流”。
①当采用分压式接法时,一般应选用最大阻值较小、而额定电流较大的滑动变阻器。
②当采用限流式接法时,一般应选用最大阻值比待测电阻稍大或差不多的滑动变阻器。
(2)必须采用分压式接法的三种情况。
①要求电压从0开始变化;
②滑动变阻器阻值太小,不能起到限流的作用;
③限流式接法不能获取有区分度的多组数据。
2.伏安法内、外接测电阻
(1)简记:内接大,外接小(含义有两层:大电阻用内接,测量值偏大;小电阻用外接,测量值偏小)。
(2)大小电阻判断:若Rx>????????????????,为大电阻,用内接;若Rx?
3.测电阻的方法
(1)最常用的测量方法——伏安法(及其变式)
“伏安法”
有电压表、电流表且电表量程恰当时选择“伏安法”
“安安法”
电压表不能用或没有电压表的情况下,若知道电流表内阻,可以将电流表当作电压表使用,即选择“安安法”
“伏伏法”
电流表不能用或没有电流表的情况下,若知道电压表内阻,可以将电压表当作电流表使用,即选择“伏伏法”
“伏安加R法”
在运用伏安法测电阻时,由于电压表或电流表的量程太小或太大,为了满足安全、精确的要求,加保护电阻的方法就应运而生,“伏安加R法”又叫“加保护电阻法”
(2)最精确的测量方法——等效替代法
电流等效替代
电压等效替代

两次调节电流表的示数不变,则R1的读数等于待测电阻的阻值。






两次调节电压表的示数不变,则ΔR=Rx(ΔR为电阻箱读数的变化量)




(3)最“专一”的测量方法——半偏法测电表内阻
①用半偏法测电流表内阻,如图甲所示,电阻箱和电流表并联,然后与大电阻滑动变阻器串联,R测 ②用半偏法测电压表内阻,如图乙所示,电阻箱和电压表串联,然后与小电阻滑动变阻器并联,R测>R真。
(4)最“独特”的测量方法——电桥法
其测量电路如图所示,实验中调节电阻箱R3,当A、B两点的电势相等时,R1和R3两端的电压相等,设为U1。同时R2和Rx两端的电压也相等,设为U2。根据欧姆定律有????????????????=????????????????,????????????????=????????????????。由以上两式解得R1×Rx=R2×R3,即电桥平衡的条件(又称“电阻十字交叉相乘”)。由该平衡条件可求出被测电阻Rx的阻值。
?
[典例4] (测水的电阻率)(2024·江西卷)某小组欲设计一种电热水器防触电装置,其原理是:当电热管漏电时,利用自来水自身的电阻,可使漏电电流降至人体安全电流以下。为此,需先测量水的电阻率,再进行合理设计。
(1)如图(a)所示,在绝缘长方体容器左右两侧安装可移动的薄金属板电极,将自来水倒入其中,测得水的截面宽d=0.07 m和高h=0.03 m。
(2)现有实验器材:电流表(量程300 μA,内阻RA=2 500 Ω)、电压表(量程0~3 V或10~15 V,内阻未知)、直流电源(3 V)、滑动变阻器、开关和导线。请在图(a)中画线完成电路实物连接。
如图所示
(3)连接好电路,测量26 ℃的水在不同长度l时的电阻值Rx。将水温升到65 ℃,重复测量。绘出26 ℃和65 ℃水的Rx-l图线,分别如图(b)中甲、乙所示。
(4)若Rx-l图线的斜率为k,则水的电阻率表达式为ρ=________(用k、d、h表示)。实验结果表明,温度________(选填“高”或“低”)的水更容易导电。
(5)测出电阻率后,拟将一段塑料水管安装于热水器出水口作为防触电装置。为保证出水量不变,选用内直径为8.0×10-3 m的水管。若人体的安全电流为1.0×10-3 A,热水器出水温度最高为65 ℃,忽略其他电阻的影响(相当于热水器220 V的工作电压直接加在水管两端),则该水管的长度至少应设计为________ m。(保留两位有效数字)
kdh

0.46
[解析] (2)由于电流表内阻准确已知,则电流表的分压可以求出,故电流表采用内接法,又电源电动势为3 V,则电压表应以量程3 V接入电路,电路连接如答图所示。
(4)根据电阻定律有Rx=ρ????????,又S=dh,联立得Rx=????????????l,故Rx-l图像中图线的斜率k=????????????,解得ρ=kdh,根据题图(b)可知,温度高的水的Rx-l图线(图线乙)斜率较小,则温度高的水的电阻率较小,更容易导电。
(5)根据欧姆定律和电阻定律有R=????????=ρ????′????????′????????,代入数据解得水管长度的最小值为0.46 m。
?
[典例5] (伏伏法测电阻)(2024·新课标卷)学生实验小组要测量量程为3 V的电压表 的内阻RV。可选用的器材有:多用电表,电源E(电动势5 V),电压表 (量程0~5 V,内阻约 3 kΩ),定值电阻R0(阻值为800 Ω),滑动变阻器R1(最大阻值50 Ω),滑动变阻器R2(最大阻值 5 kΩ),开关S,导线若干。
完成下列填空:
(1)利用多用电表粗测待测电压表的内阻。首先应________(把下列实验步骤前的字母按正确操作顺序排列);
A.将红、黑表笔短接
B.调节欧姆调零旋钮,使指针指向零欧姆
C.将多用电表选择开关置于电阻挡“×10”位置
CAB
再将多用电表的红、黑表笔分别与待测电压表的___________(选填“正极、负极”或“负极、正极”)相连;电阻表的指针位置如图(a)中虚线Ⅰ所示,为了减少测量误差,应将选择开关旋转到电阻挡________(选填“×1”“×100”或“×1 k”)位置。重新调节后,测量得到指针位置如图(a)中实线Ⅱ所示,则粗测得到的该电压表内阻为______ kΩ(结果保留一位小数);
负极、正极
×100
1.6
(2)为了提高测量精度,他们设计了如图(b)所示的电路,其中滑动变阻器应选________(选填“R1”或“R2”),闭合开关S前,滑动变阻器的滑片应置于________(选填“a”或“b”)端;
R1
a
(3)闭合开关S,滑动变阻器滑片滑到某一位置时,电压表 、待测电压表的示数分别为U1、U,则待测电压表内阻RV=________(用U1、U和R0表示);
(4)测量得到U1=4.20 V,U=2.78 V,则待测电压表内阻RV=________ kΩ(结果保留三位有效数字)。
?????????????????????????
?
1.57
[解析] (1)使用多用电表粗测电阻的步骤应为①机械调零:使用前,若指针没有指在左端“∞”位置,要用螺丝刀转动指针定位螺丝,使指针指在“∞”位置;②选挡:估计待测电阻的大小,旋转选择开关,使其置于电阻挡的合适挡位;③欧姆调零:将红、黑表笔短接,调整调零旋钮,使指针指在表盘右端“0”刻度处;④测量示数:将两表笔分别与待测电阻的两端接触,指针示数乘以倍率即为待测电阻阻值。故该实验中正确的操作顺序应为CAB;由于多用电表在使用时电流流向为“红进黑出”,且通过电压表的电流流向为“正进负出”,所以在用多用电表粗测电压表内阻时多用电表的红、黑表笔应分别与待测电压表的负极、正极相连;由题图(a)中的虚线Ⅰ可知,待测电压表的内阻约为 1 500 Ω, 则为使指针指在中央刻度线附近,应将选择开关旋转到电阻挡“×100”位置;由题图(a)中的实线Ⅱ可知该电压表的内阻为R粗=16×100 Ω=1.6 kΩ。
(2)由题图(b)可知,滑动变阻器用分压式接法,则为了方便调节,滑动变阻器应选最大阻值较小的R1,为了保护电路,闭合开关前测量电路部分分压应为0,即滑动变阻器的滑片应置于a端。
(3)由题图(b)可知,流过待测电压表和流过定值电阻R0的电流相等,则结合欧姆定律和串联电路分压规律有????????????=?????????????????????,可得RV=?????????????????????????。
(4)将U1=4.20 V、U=2.78 V、R0=800 Ω 代入(3)中表达式,可得RV=????.????????×????????????????.?????????????.???????? Ω≈1.57 kΩ。
?
突破点三 “以测电源的电动势和内阻”为核心的实验

测电动势和内阻的常用方法:
1.伏安法测电动势和内阻
(1)闭合电路方程为E=U+Ir,利用两组数据,联立方程求解E和r;
(2)作出U-I图像,图线的纵截距表示电源的电动势,斜率的绝对值表示电源的内阻。
2.安阻法测电动势和内阻
(1)闭合电路方程为E=I(R+r),利用两组数据联立方程求解;
(2)将方程线性化处理为????????=????????R+????????,作????????-R图像,利用图线的截距和斜率求E和r。
?
3.伏阻法测电动势和内阻
(1)闭合电路方程为E=U????+????????,利用两组数据联立方程求解;
(2)将方程线性化处理为????????=????????·????????+????????或U=-r????????+E,作?????????????????图像或U-????????图像,利用图线的截距和斜率求E和r。
?
4.等效电源法测电源内阻
当电源内阻r过小时,如果直接测量,测出电源的内阻误差较大,可以用等效电源法来测量。如图所示,用一个适当的定值电阻R0与电源串联,并把它们看成一个等效电源,这个等效电源的内阻r0=R0+r,其中r是被测电源的内阻。测出这个等效电源的内阻r0,则被测电源的内阻r=r0-R0。
提醒:对实验的两点说明
(1)任何一种实验方法,一定要紧扣闭合电路欧姆定律E=U+Ir,其中最关键的是看电路中如何测量出路端电压U和电路中的总电流I。
(2)利用图像得出电动势和内阻是常见的方法,对于不同的电路设计,在作图像时都要画出倾斜直线,即得到有关电动势和内阻的一次函数关系,再利用图像中的斜率与截距求解。
[典例6] (伏阻法测电源电动势和内阻)(2024·吉林卷)某探究小组要测量电池的电动势和内阻。可利用的器材有:电压表、电阻丝、定值电阻(阻值为R0)、金属夹、刻度尺、开关S、导线若干。他们设计了如图所示的实验电路原理图。
(1)实验步骤如下:
①将电阻丝拉直固定,按照图(a)连接电路,金属夹置于电阻丝的________(选填“A”或“B”)端;
②闭合开关S,快速滑动金属夹至适当位置并记录电压表示数U,断开开关S,记录金属夹与B端的距离L;
③多次重复步骤②,根据记录的若干组U、L的值,作出图(c)中图线Ⅰ;
A
④按照图(b)将定值电阻接入电路,多次重复步骤②,再根据记录的若干组U、L的值,作出图(c)中图线Ⅱ。
(2)由图线得出纵轴截距为b,则待测电池的电动势E=________。
(3)由图线可求得Ⅰ、Ⅱ的斜率分别为k1、k2,若????????????????=n,则待测电池的内阻r=__________(用n和R0表示)。
?
1????
?
?????????????????
?
[解析] (1)为了保护电路,开关闭合前应将金属夹置于电阻丝接入电路电阻最大处,即A端。
(2)(3)设金属丝的总电阻为R,总长度为x,对题图(a)根据闭合电路欧姆定律有E=U+????????????????r,可得????????=????????+????????????????·????????,对题图(b)有E=U+????????????????(r+R0),可得????????=????????+????????+????????????????·????????,结合题图(c)可知b=????????,k1=????????????????,k2=????????+????????????????,又????????????????=n,解得E=????????,r=?????????????????。
?
[典例7] (安阻法测电源的电动势和内阻)(2024·河南洛阳测试卷)一个同学想要测定某电源的电动势和内阻,所使用的器材有:待测电源、电流表A(量程0~0.6 A,内阻RA小于1 Ω)、电流表A1(内阻未知)、电阻箱R1(0~999.99 Ω)、滑动变阻器R2(0~10 Ω)、电阻表、单刀双掷开关S、单刀单掷开关K各一个、导线若干。(计算结果均保留两位有效数字)
(1)该同学先用电阻表粗略测量电流表A的内阻,如图甲所示,电阻表内部电源电动势为4.50 V,表盘中间刻线示数为“15”,将该电阻表红、黑表笔接在电流表两接线柱上,则黑表笔应接在电流表______(选填“正”或“负”)接线柱,电阻表选取“×1”挡位时,电阻表指针偏转角度为满偏的????????????????,可知电流表A的内阻约为________ Ω。
?

1.1
(2)该同学又设计了如图乙所示电路进行实验操作。
①实物电路图有一处未连接好,请在图丙中补全电路。
②利用该电路测电流表A的内阻:闭合开关K,将开关S与D接通,通过调节电阻箱R1和滑动变阻器R2,读取电流表A的示数为0.24 A、电流表A1的示数为0.60 A,电阻箱R1的示数为0.64 Ω,则电流表A的内阻RA=________ Ω。
见解析图
0.96
③利用步骤②测得电流表A的内阻阻值后,继续测量电源的电动势和内阻:断开开关K,将开关S接C,调节电阻箱R1,记录电阻箱R1的阻值和电流表A的示数;多次调节电阻箱R1重新实验,并记录多组电阻箱R1的阻值R和电流表A的示数I。如图丁所示是由实验数据绘出的????????-R图像,由此求出电源电动势E=________ V、内阻r=________ Ω。
?
2.9
4.8
[解析] (1)电阻表黑表笔接内部电源的正极,故黑表笔应与电流表正接线柱连接,电阻表选取“×1”挡位时,电阻表内部电阻为15 Ω,根
据闭合电路欧姆定律有Ig=????内????内,????????????????Ig=????内????内+????????,联立可得RA≈1.1 Ω。
?
(2)①实物连接如图所示。











②开关S与D接通,电流表A的示数为0.24 A、电流表A1的示数为0.60 A,电阻箱R1的示数为 0.64 Ω, 则(I1-I)R1=IRA,解得RA=0.96 Ω。
③断开开关K,将开关S接C,记录电阻箱R1的阻值R和电流表A的示数I,多次重复实验得到多组数据,根据闭合电路欧姆定律有I=????????+????????+????,即????????=????????R+????????+????????,结合题图丁图线有k=????????=????.?????????.????????.???????? V-1,b=????????+????????=2.0 A-1,解得E=2.9 V,r≈4.8 Ω。
?
1.(创新考法:电桥法测电阻)在“测量金属丝的电阻率”实验中,某小组的同学用刻度尺测出待测金属丝接入电路的长度l=0.5 m,用游标卡尺测量金属丝的直径d,并设计了如图(a)所示的实验电路图测量金属丝的电阻。
随堂练 临考预测 名师押题
(1)用游标卡尺测量金属丝横截面的直径时,示数如图(b)所示,则金属丝横截面的直径d=________ mm。
1.35
(2)图(a)所示电路中,R2为阻值已知的定值电阻,AC为一段粗细均匀的电阻丝,闭合开关,调节滑动触头使电流计示数为0,则要测出金属丝的电阻Rx,还需要测量的物理量有__________________________,
金属丝电阻的阻值Rx=________(用上一空所填及题中所给物理量的字母表示)。
AB和BC的长度lAB、lBC
????????????????????????????????
?
(3)若测得待测金属丝的阻值Rx=0.52 Ω,则待测金属丝的电阻率为ρ=______________ Ω·m(结果保留三位有效数字)。
(4)若改用另一个实验电路,测得该金属丝接入电路的长度为l1,金属丝横截面的直径为d1,金属丝两端的电压和通过它的电流分别为U、I,则金属丝的电阻率可表示为ρ1=????????????????????????????????????。由表达式分析可知,在测量误差相同且不大的情况下,对电阻率测量影响最大的是________。
A.金属丝横截面的直径 B.金属丝两端的电压
C.通过金属丝的电流 D.金属丝的长度
?
1.49×10-6
A
[解析] (1)该游标卡尺为20分度,由游标卡尺的读数规则可知,金属丝横截面的直径d=1 mm+7×0.05 mm=1.35 mm。
(2)当电流计示数为0时有????????????????=????????????????????????,可得待测电阻Rx=????????????????????????????????,故需要测量的物理量有AB和BC的长度lAB、lBC。
(3)由电阻定律Rx=ρ????????可得ρ=????????????????=????????????×????????????????≈1.49×10-6 Ω·m。
(4)由电阻率的表达式可知,ρ1与U是正比关系,与I、l1都是反比关系,与d1的平方是正比关系,故金属丝横截面的直径d1对电阻率的测量影响最大,A正确,BCD错误。
?
2.(结合半偏法测电流表内阻来测电池组电动势和内阻)某探究小组为了测量一个电池组的电动势和内阻,实验室提供下列器材:A.电池组(电动势约为 3.0 V,内阻约为0.3 Ω);B.直流毫安表(量程为0~10 mA,内阻约为100 Ω);C.电阻箱R1(最大阻值为999.9 Ω);D.电阻箱R2(最大阻值为999.9 Ω);E.定值电阻R0(阻值为100 Ω);F.开关、导线若干。设计了如图甲所示的电路。
(1)请用笔画线代替导线,根据图甲的电路图,在图乙中完成实物连线。
见解析图
(2)闭合开关S1,调节电阻箱R1的阻值,使毫安表的示数为10 mA,再闭合开关S2,调节电阻箱R2使毫安表的示数为5 mA,记下电阻箱的阻值为R2,可认为毫安表的内阻RA=________。调节R1的阻值,得到多组毫安表的读数I和R1的阻值,则通过电池组的电流为________。
R2
2I
(3)根据测得的数据作出????????-R1图像,若已知图线的斜率为k,纵截距为b,则电池组电动势E=______,内阻r=________________。
(4)采用这种方法测毫安表内阻,测量结果与真实值比较,会________(选填“偏大”“偏小”或“准确”)。
?
????????
?
?????????????????????-R0
?
偏小
[解析] (1)实物连线如图所示。
(2)闭合开关S1,调节电阻箱R1的阻值,使毫安表的示数为满偏电流10 mA,再闭合开关S2,调节电阻箱R2,使毫安表的示数为5 mA,电流减半了,可认为毫安表的内阻RA=R2。调节R1的阻值,得到多组毫安表的读数I和R1的阻值,则通过电池组的电流是通过毫安表电流的2倍,应为2I。
(3)根据闭合电路欧姆定律得E=2I????????????+????????+????????+????=2I????????????+????????+????????+????,解得????????=????????????????+????????????????????+????????+????,则????????=k,????????????????????+????????+????=b,可得E=????????,r=?????????????????????-R0。
(4)闭合开关S2,接入电阻箱R2后,R2与RA并联,使电路总电阻减小,总电流增大,毫安表示数即为通过毫安表的电流,所以毫安表半偏时通过电阻箱R2的电流大于满偏电流的一半,RA的测量值偏小。
?
2
4
1
3
题号
1.(2024·江苏连云港统考一模)精密仪器中常用到金属膜电阻,它是通过金属电镀工艺将金属层溅射到绝缘陶瓷基底的表面形成的。如图甲所示,某金属膜电阻长度为L,金属膜厚度为h。实验室提供的器材有:干电池2节,电压表V(量程0~3 V,内阻约3 kΩ),电流表(0~5 mA,内阻约为50 Ω),滑动变阻器(最大阻值10 Ω),开关S,导线若干。某同学用图乙所示电路测量该金属膜电阻的电阻率,
请回答以下问题:
专题限时集训(十六)
2
4
1
3
题号
(1)闭合S前,应将滑动变阻器的滑片置于________(选填“a”或“b”)端。
(2)用螺旋测微器测量镀膜后的陶瓷管直径D,示数如图丙所示,则D=________ mm。
a
3.700
2
4
1
3
题号
(3)闭合开关后,移动滑片,测出多组电表示数的U、I值,并画出U-I图像如图丁所示,可得金属膜电阻的阻值R=________ Ω。
645
2
4
1
3
题号
(4)用字母D、L、R、h表示金属膜电阻的电阻率ρ=________。
(5)金属膜电阻的电阻率测量值偏大,试写出产生误差的主要原因____________。
?????????????????????????
?
见解析
2
4
1
3
题号
[解析] (1)分压式接法滑片置于待测电路分压最小的位置,目的是保护待测电路。闭合S前,应将滑动变阻器的滑片置于a端,从而使闭合开关之后分压部分电路电压从零开始变化。
(2)根据螺旋测微器读数规则,由题图丙可知固定刻度为3.5 mm,可动刻度为20.0×0.01 mm,得镀膜后的陶瓷管直径D为D=
3.5 mm+20.0×0.01 mm=3.700 mm。
2
4
1
3
题号
(3)如图所示
?
?
?
?
U-I图像的斜率为电阻大小,得R=????.????????????×????????????? Ω=645 Ω。
?
2
4
1
3
题号
(4)根据电阻定律有R=ρ????????,而金属膜的横截面积为S=π????????????-π?????????????????????=πh(D-h),联立解得金属膜电阻的电阻率为ρ=?????????????????????????。
(5)如题图乙所示,电流表采用内接法,在电路中电流表会分压,使得电压表读数偏大,由欧姆定律R=????????,得测量的电阻值偏大,由ρ=?????????????????????????,可知电阻率测量值偏大。
?
2
4
1
3
题号
2.(2024·1月九省联考贵州卷)掺氟氧化锡(FTO)玻璃在太阳能电池研发、生物实验、电化学实验等领域有重要应用,它由一层厚度均匀、具有导电性能的薄膜和不导电的玻璃基板构成。为了测量该薄膜厚度d,某兴趣小组开展了如下实验:
(1)选取如图(a)所示的一块长条形FTO玻璃,测出其长度为L,宽度为b。
2
4
1
3
题号
(2)用电阻表接薄膜M、N两端,测得薄膜电阻Rx约为40 Ω。为了获得多组数据,进一步精确测量Rx的阻值,有如下器材可供选用:A.电源E(电动势为3 V,内阻约为0.2 Ω);B.电压表V(量程0~1 V,已测得内阻RV=1 000 Ω);C.电流表A1(量程0~0.6 A,内阻约为1 Ω);D.电流表A2(量程0~100 mA,内阻约为3 Ω);E.滑动变阻器R(最大阻值为10 Ω);F.定值电阻R1=20 Ω;G.定值电阻R2=2 000 Ω; H.开关一个,导线若干。
2
4
1
3
题号
(3)其中,电流表应选________(选填“A1”或“A2”),定值电阻应选________(选填“R1”或“R2”)。
(4)根据以上要求,将图(b)所示的器材符号连线,组成测量电路图。
A2
R2
见解析图
2
4
1
3
题号
(5)已知该薄膜的电阻率为ρ,根据以上实验,测得其电阻值为Rx,则该薄膜的厚度d=________(用ρ、L、b和Rx表示)。
(6)实验后发现,所测薄膜的厚度偏大,其原因可能是________(填正确答案前的序号)。
①电压表内阻RV测量值比实际值偏大
②电压表内阻RV测量值比实际值偏小
③选用的定值电阻标定值比实际值偏大
④选用的定值电阻标定值比实际值偏小
????????????????????
?
①④
2
4
1
3
题号
[解析] (3)由欧姆定律可得Imax=????????????=???????????? A=75 mA,故电流表选A2。由于电压表量程较小,需串联一个电阻,即该串联的电阻为R0=????????????????????-RV=2 000 Ω, 则定值电阻应选R2。
(4)由题意可知,滑动变阻器应采用分压式接法,
又因为RV已知,无系统误差,所以电流表采用
外接法,故电路图如图所示。
?
2
4
1
3
题号
(5)由电阻定律有Rx=ρ????????=ρ????????????,可得该薄膜的厚度为d=????????????????????。
(6)实验后发现,所测薄膜的厚度偏大,则所测电阻Rx偏小,可能原因为电压表内阻RV测量值比实际值偏大,则串联的电阻偏大,电压表内阻偏大,则测量电压时读数偏小,电阻测量值偏小;或选用的定值电阻标定值比实际值偏小,则电压的测量值偏小,故选①④。
?
2
4
1
3
题号
3.(2024·河北卷)某种花卉喜光,但阳光太强时易受损伤。某兴趣小组决定制作简易光强报警器,以便在光照过强时提醒花农。该实验用到的主要器材如下:学生电源、多用电表、数字电压表(0~20 V)、数字电流表(0~20 mA)、滑动变阻器R(最大阻值 50 Ω,1.5 A)、白炽灯、可调电阻R1(0~50 kΩ)、发光二极管LED、光敏电阻RG、NPN型三极管VT、开关和若干导线等。
2
4
1
3
题号
(1)判断发光二极管的极性
使用多用电表的“×10 k”电阻挡测量二极管的电阻。如图1所示,当黑表笔与接线端M接触、红表笔与接线端N接触时,多用电表指针位于表盘中a位置(见图2);对调红、黑表笔后指针位于表盘中b位置(见图2)。由此判断M端为二极管的________(选填“正极”或“负极”)。
负极
2
4
1
3
题号
(2)研究光敏电阻在不同光照条件下的伏安特性
①采用图3中的器材进行实验,部分实物连接已完成。要求闭合开关后电压表和电流表的读数从0开始。导线L1、L2和L3的另一端应分别连接滑动变阻器的________、________、________接线柱(以上三空均选填接线柱标号“A”“B”“C”或“D”)。
A
A
C(或D)
2
4
1
3
题号
②图4为不同光照强度下得到的光敏电阻伏安特性曲线,图中曲线Ⅰ、Ⅱ和Ⅲ对应光敏电阻受到的光照由弱到强。由图像可知,光敏电阻的阻值随其表面受到光照的增强而______(选填“增大”或“减小”)。
减小
2
4
1
3
题号
[解析] (1)使用多用电表时,通过多用电表的电流流向遵循“红进黑出”,使用多用电表的电阻挡时,当黑表笔与M端接触、红表笔与N端接触时,若有电流,则二极管中电流方向为M→N,而由题图2可知此时多用电表指针位于a位置,即此时二极管电阻无穷大,由二极管的单向导电性可知,此时二极管所接电压为反向电压,则M端为二极管的负极。
2
4
1
3
题号
(2)①由于要求闭合开关后电压表和电流表的读数从0开始,则滑动变阻器应采用分压式接法,L1、L2的另一端应接A接线柱,L3另一端应接C(或D)接线柱。
②I-U图像上某点与坐标原点连线的斜率的倒数表示光敏电阻的阻值,由题图4可知,光照增强时,光敏电阻的阻值减小,即光敏电阻的阻值随其表面受到光照的增强而减小。
2
4
1
3
题号
4.(2024·福建漳州统考二模)为测量一硅光电池的电动势和内电阻,某兴趣小组设计了如图甲所示的实验电路,图中R为滑动变阻器, 电压表的量程为0~3 V, 内阻约为3 kΩ,电流表的量程为0~300 mA,内阻为2 Ω。在光照强度保持不变的条件下进行下述实验:
(1)根据所选实验电路图连接好电路,使滑动变阻
器滑片位于适当位置,闭合开关,记录电流表和
电压表对应的读数I和U;改变滑动变阻器滑片位
置,记录多组电表读数。
2
4
1
3
题号
(2)根据数据作出U-I图像,如图乙所示。可求得该硅光电池的电动势E=________ V。
2.60
2
4
1
3
题号
(3)当U=2.00 V,此时硅光电池的内阻为______ Ω(结果保留2位有效数字);根据图像可知,电池的内阻________(选填“是”或“不是”)常数。
(4)若将阻值为24 Ω的定值电阻接在该电池两端,则电阻的实际功率是________ W。
0.86
不是
0.24
2
4
1
3
题号
[解析] (2)由题图乙可知电流为零时所对应的电压为电池电动势2.60 V。
(3)电压为2.00 V时,由题图乙可知电流为210 mA,由闭合电路欧姆定律可得E=U+I(r+RA),代入数据解得r≈0.86 Ω,根据题图乙可知电池的内阻不是常数。
2
4
1
3
题号
(4)在U-I图像中作一条过原点的直线表示24 Ω的定值电阻的U-I图线,如图所示,由图线可知该直线与该电源的U-I曲线的交点坐标为 (100 mA,2.40 V),其横、纵坐标的乘积表示电阻的实际功率P=UI=2.40 V×0.1 A=0.24 W。
谢 谢

展开更多......

收起↑

资源预览
