资源简介

电压
第1节
第十六章 电压 电阻
（人教版）九年级
全
01

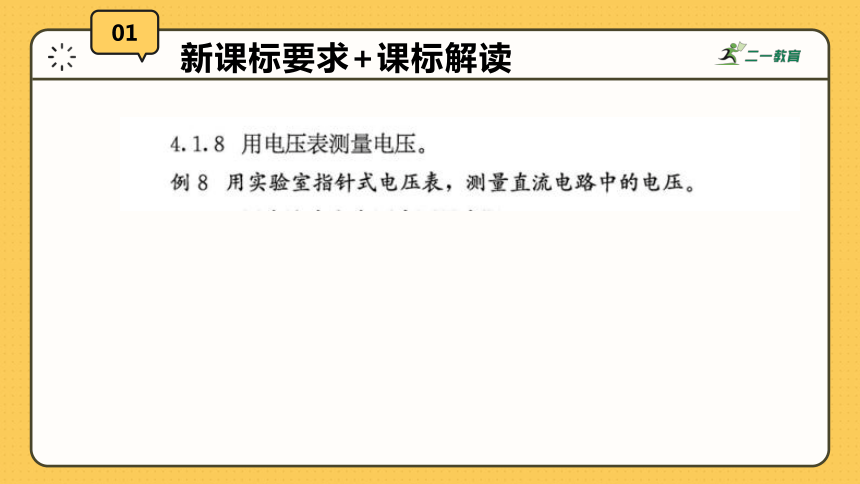

新课标要求+课标解读
02

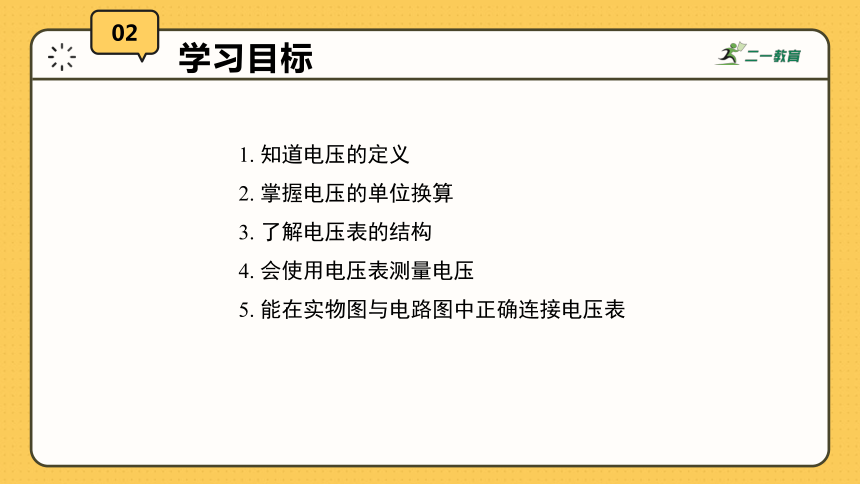

学习目标
1. 知道电压的定义
2. 掌握电压的单位换算
3. 了解电压表的结构
4. 会使用电压表测量电压
5. 能在实物图与电路图中正确连接电压表
03
课堂导入

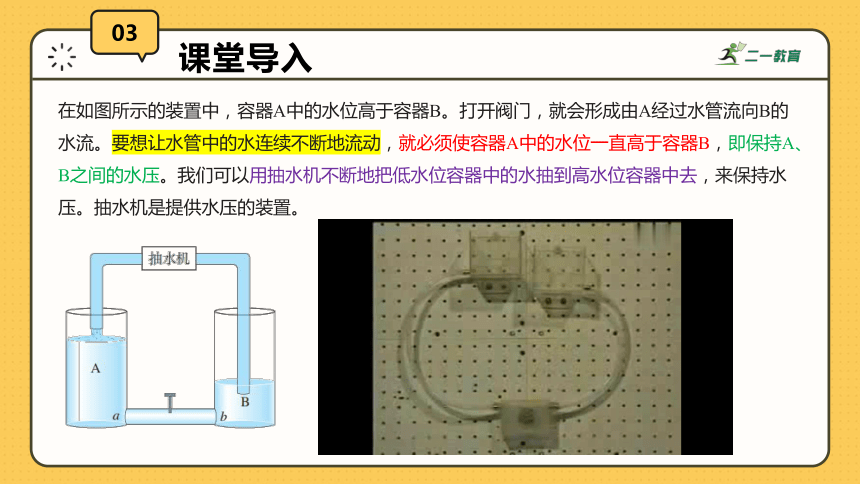

在如图所示的装置中，容器A中的水位高于容器B。打开阀门，就会形成由A经过水管流向B的水流。要想让水管中的水连续不断地流动，就必须使容器A中的水位一直高于容器B，即保持A、B之间的水压。我们可以用抽水机不断地把低水位容器中的水抽到高水位容器中去，来保持水压。抽水机是提供水压的装置。
04
电压

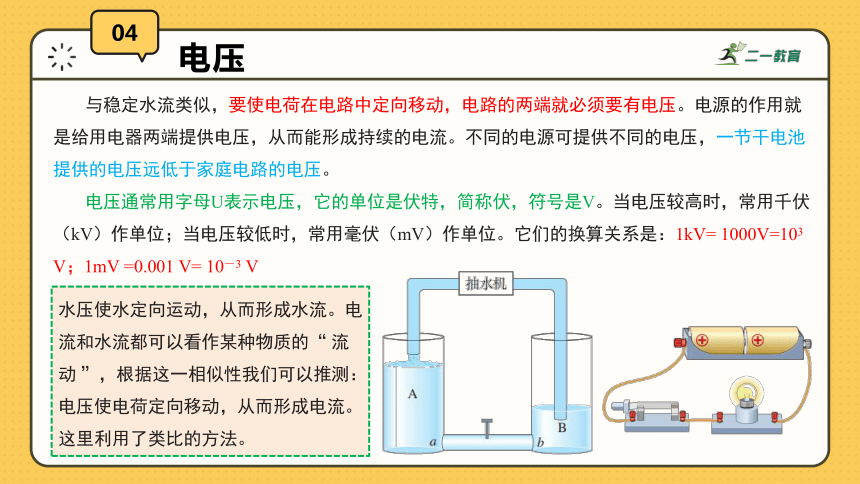

与稳定水流类似，要使电荷在电路中定向移动，电路的两端就必须要有电压。电源的作用就是给用电器两端提供电压，从而能形成持续的电流。不同的电源可提供不同的电压，一节干电池提供的电压远低于家庭电路的电压。
电压通常用字母U表示电压，它的单位是伏特，简称伏，符号是V。当电压较高时，常用千伏（kV）作单位；当电压较低时，常用毫伏（mV）作单位。它们的换算关系是：1kV= 1000V=103 V；1mV =0.001 V= 10－3 V
水压使水定向运动，从而形成水流。电流和水流都可以看作某种物质的“ 流 动 ”，根据这一相似性我们可以推测：电压使电荷定向移动，从而形成电流。这里利用了类比的方法。

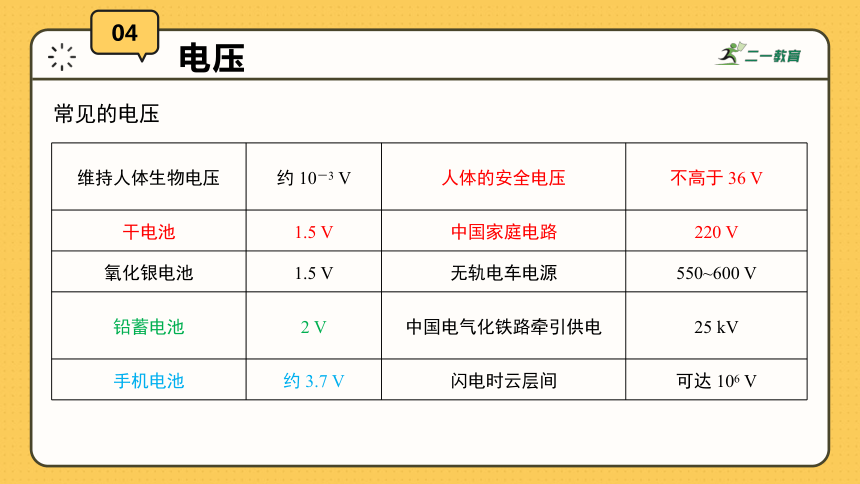

{5940675A-B579-460E-94D1-54222C63F5DA}维持人体生物电压
约 10－3 V
人体的安全电压
不高于 36 V
干电池
1.5 V
中国家庭电路
220 V
氧化银电池
1.5 V
无轨电车电源
550~600 V
铅蓄电池
2 V
中国电气化铁路牵引供电
25 kV
手机电池
约 3.7 V
闪电时云层间
可达 106 V
04
电压
常见的电压
04
电压

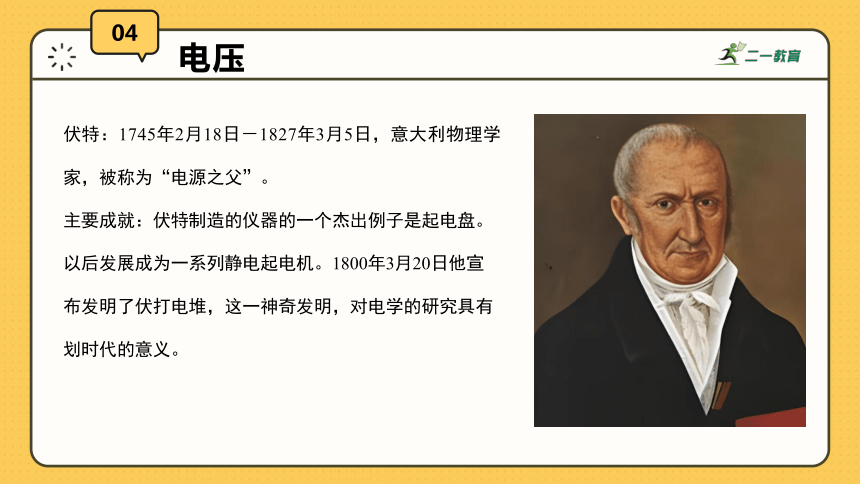

伏特：1745年2月18日－1827年3月5日，意大利物理学家，被称为“电源之父”。
主要成就：伏特制造的仪器的一个杰出例子是起电盘。以后发展成为一系列静电起电机。1800年3月20日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义。
05
电压的测量

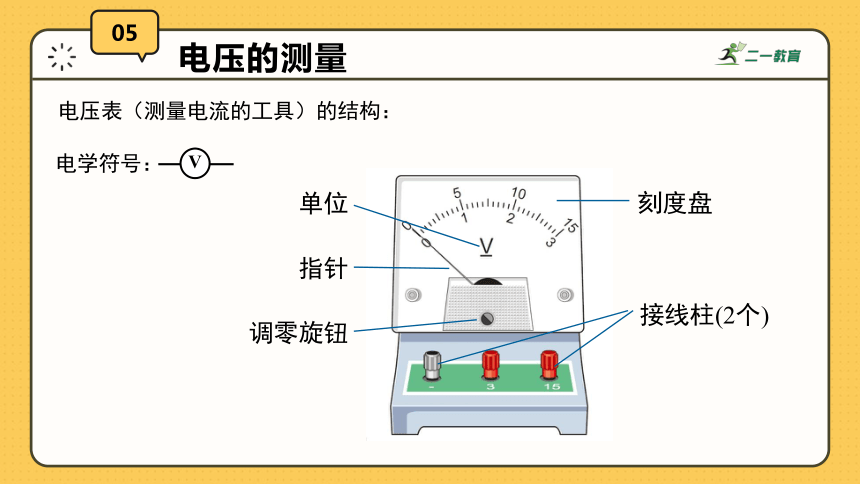

指针
接线柱(2个)
刻度盘
调零旋钮
单位
电压表（测量电流的工具）的结构：
V
电学符号：
05
电压的测量

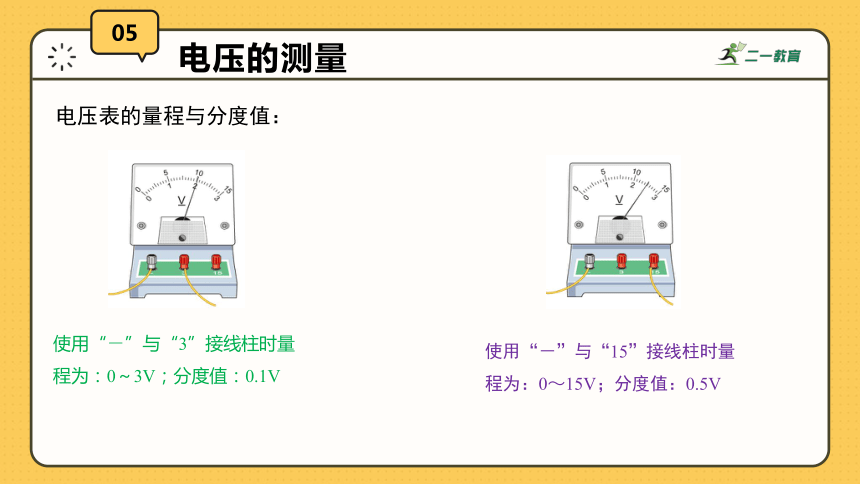

使用“－”与“3”接线柱时量程为：0～3V；分度值：0.1V
使用“－”与“15”接线柱时量程为：0～15V；分度值：0.5V
电压表的量程与分度值：
05
电压的测量
明确所选电流表的量程（0~15V）
确定量程对应的分度值（0.5V）
用对应量程的刻度线读取示数（12.5V）注意上下刻度差了五倍哦
电压表的读数：
05
电压的测量
2.3 V
5.5 V
电压表的使用：
调零：实验前检查电压表的指针是否对准零刻度线，如有偏差，需用调零旋钮调整指针对准零刻度线。
05
电压的测量
电压表的使用：
05
电压的测量
接入电压表：必须将电压表和被测的用电器并联。必须让电流从红色（“＋”号）接线柱流进，再从黑色（“－”号）接线柱流出。否则电压表指针反向偏转，无法读数，而且容易损坏电压表。
V
这里如果标了“+”和“－”就要注意电流要从“+”进电流表再从“－”出去
+
－
05
电压的测量
接入电压表：在有两个小灯泡的串联电路中，电压表放在不同位置，所测量的电压是不一样的。
电压表的使用：
S
L1
L2
电压表并联在小灯泡L2两端，测量L2两端的电压。
S
L1
L2
电压表并联在小灯L1两端，测量L1两端的电压。
05
电压的测量
选择合适的量程：必须正确选择电压表的量程，如果被测电压超过电流表的最大测量值，就无法读数，而且也有可能损坏电压表，这时应该改用更大量程的电压表。
“试触法”选量程：为避免电流过大损坏电压表，在不能事先估算电压的情况下，先接入较大的那个量程对应的接线柱，再闭合开关然后迅速断开（叫作“试触”），看看在开关闭合的瞬间指针的偏转是否在最大测量值之内。
电压表的使用：
05
电压的测量
电压表可以直接接在电源两端，测量电源电压，不会引起电源短路，电压表也是安全的。实验结果表明，电压表两次的示数是相同的，即在只有一个用电器的电路中，用电器两端的电压与电源两端的电压相等。
测电源电压
电压表串联
05
电压的测量
{5940675A-B579-460E-94D1-54222C63F5DA}符号
用途
测量电路两端的电压
测量电路中的电流
连接方式
并联在被测电路两端
串联在被测电路中
与电源相连
能够直接并联在电源两极上
绝对不允许并联接在电源两端
分析电路时
电压表可看做断路
电流表看成一条导线
相同点
①使用前要调零，弄清分度值、量程。
②使用时都要使电流从正接线柱流入，负接线柱流出；
③都要选择合适的量程，使指针稳定后再读数；
④不能估计出电流、电压值时，可用试触法判断选量程。
06
电压表与电流表的比较
07
习题练习
有
?负极
07
习题练习
D
07
习题练习
D
07
习题练习
B
07
习题练习
A
07
习题练习
07
习题练习
08
作业布置
