串、并联电路中电压的规律
第2节
第十六章 电压 电阻
（人教版）九年级
全
01
新课标要求+课标解读
02
学习目标

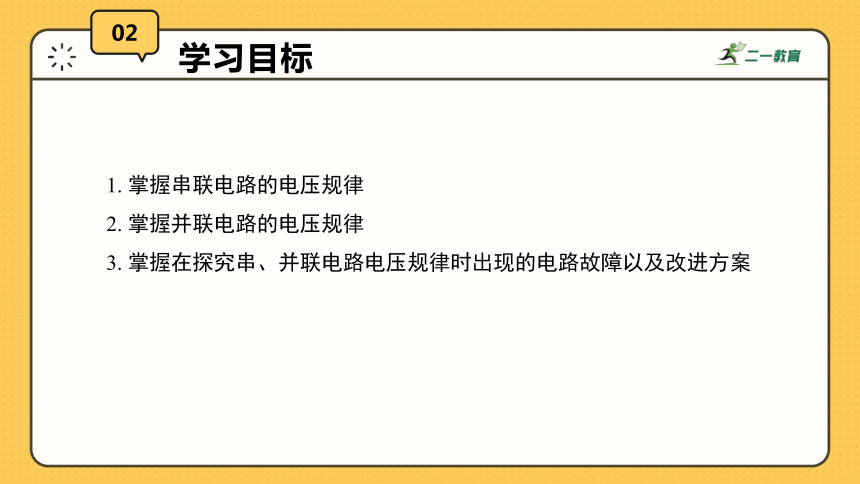

1. 掌握串联电路的电压规律
2. 掌握并联电路的电压规律
3. 掌握在探究串、并联电路电压规律时出现的电路故障以及改进方案
03
课堂导入
L
L1
L2
两端电压为电源电压

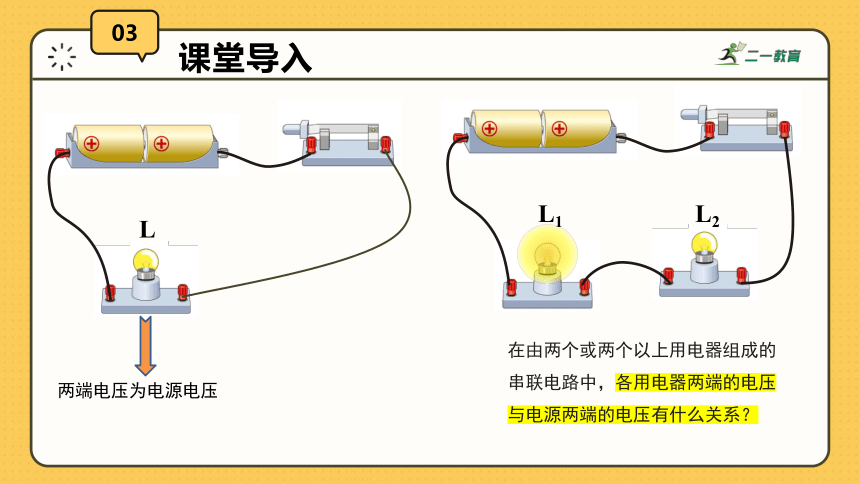

在由两个或两个以上用电器组成的串联电路中，各用电器两端的电压与电源两端的电压有什么关系？
04
串联电路电压规律
实验：探究串联电路中用电器两端电压与电源两端电压的关系
V1
V2
V3

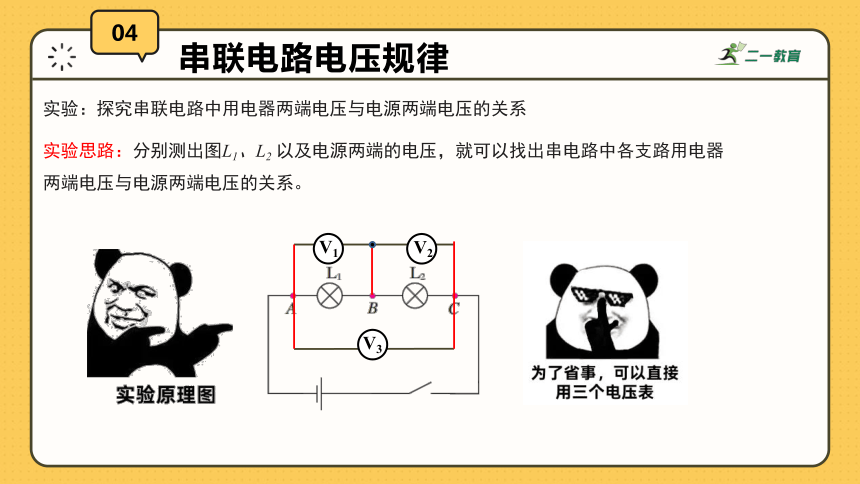

实验思路：分别测出图L1、L2 以及电源两端的电压，就可以找出串电路中各支路用电器两端电压与电源两端电压的关系。
04
串联电路电压规律

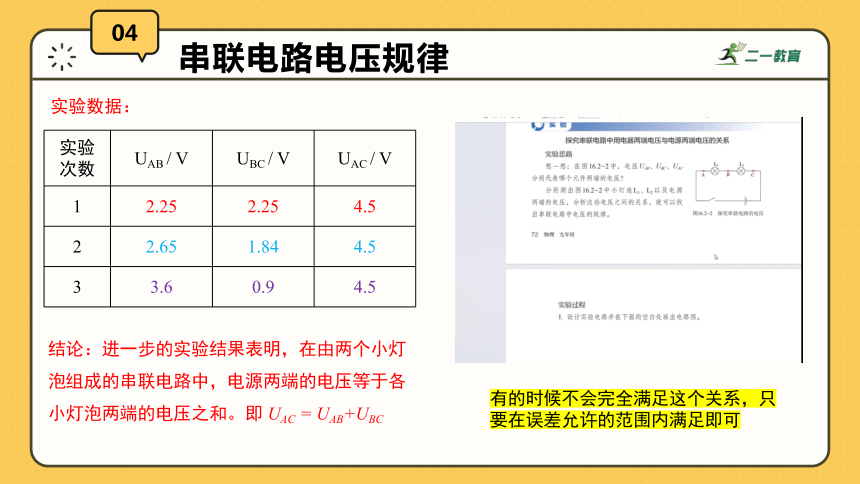

实验次数 UAB / V UBC / V UAC / V
1 2.25 2.25 4.5
2 2.65 1.84 4.5
3 3.6 0.9 4.5
实验数据：
结论：进一步的实验结果表明，在由两个小灯泡组成的串联电路中，电源两端的电压等于各小灯泡两端的电压之和。即 UAC = UAB+UBC
有的时候不会完全满足这个关系，只要在误差允许的范围内满足即可

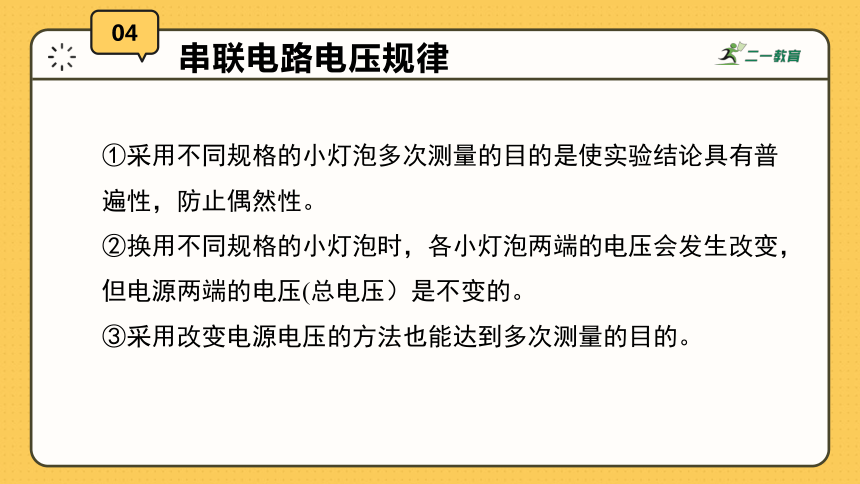

①采用不同规格的小灯泡多次测量的目的是使实验结论具有普遍性，防止偶然性。
②换用不同规格的小灯泡时，各小灯泡两端的电压会发生改变，但电源两端的电压(总电压）是不变的。
③采用改变电源电压的方法也能达到多次测量的目的。
04
串联电路电压规律
04
串联电路电压规律
只用一个电压表

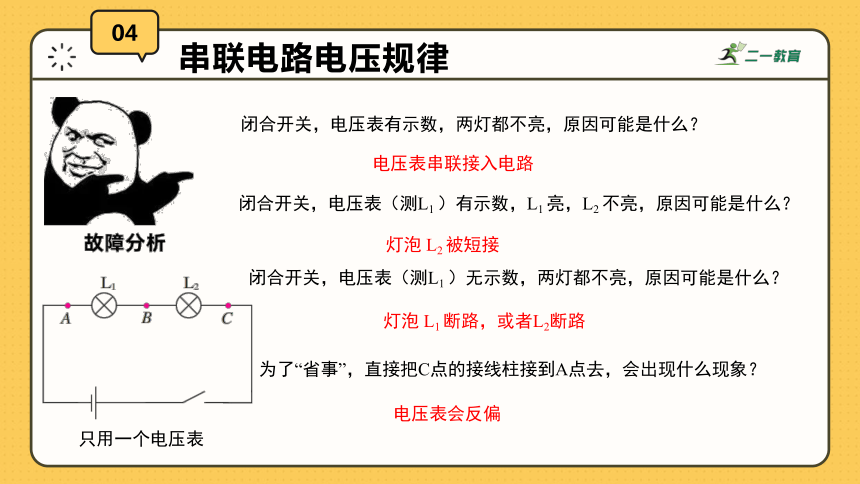

闭合开关，电压表有示数，两灯都不亮，原因可能是什么？
电压表串联接入电路
闭合开关，电压表（测L1 ）有示数，L1 亮，L2 不亮，原因可能是什么？
灯泡 L2 被短接
闭合开关，电压表（测L1 ）无示数，两灯都不亮，原因可能是什么？
灯泡 L1 断路，或者L2断路
为了“省事”，直接把C点的接线柱接到A点去，会出现什么现象？
电压表会反偏
串联电池组的电压
把一节干电池的负极和另一节干电池的正极连在一起组成电池组。分别测量每节干电池两端的电压，然后测量这个电池组的电压。它们之间有什么关系？
2节干电池串联，电池组电压为U=1.5V×2=3V
3节干电池串联，电池组电压为U=1.5V×3=4.5V
04
串联电路电压规律
结论：串联电池组两端的电压等于每节电池两端电压之和，即 U=1.5V×n（n为电池节数）
05
并联电路电压规律
分别测出小灯泡L1、L2 以及电源两端的电压，就可以找出并联电路中各支路用电 器两端电压与电源两端电压的关系。
V1
V2
V3
05
并联电路电压规律
实验次数 U1 / V U2 / V U总 / V
1 3 3 3
2 3 3 3
3 4.5 4.5 4.5
实验数据：
结论：进一步的实验结果表明，并联电路中两个支路上 小灯泡两端的电压与电源两端的电压相等。这一结论也适用于由多个小灯泡组成的并联电路。即 U1=U2=U总
有的时候不会完全满足这个关系，只要在误差允许的范围内满足即可
05
并联电路电压规律
只用一个电压表
06
串、并联电路电压规律总结
串、并联电路中电压的规律　
电路 串联电路 并联电路
电压规律
表达式
电源两端电压等于各
用电器两端电压之和
电源两端电压与各支路
用电器两端电压相等
U＝U1+U2
U＝U1=U2
07
习题练习
C
07
习题练习
D
07
习题练习
D
07
习题练习
B
07
习题练习
B
不同
07
习题练习
UAB+UBC=UAC
07
习题练习
换接电压表0~3V小量程
不同
07
习题练习
小聪
不赞同；理由：会出现电压表反偏。
07
习题练习
将电压表指针调零
L1 断路
电压表正负接线柱接反了
1.2
不可行
07
习题练习
选用了相同规格的两个灯泡进行实验
