变阻器
第4节
第十六章 电压 电阻
（人教版）九年级
全
01
学习目标
1. 知道变阻器的定义
2. 掌握滑动变阻器的结构
3. 掌握滑动变阻器的使用方法及其在电路中的作用
4. 掌握变阻器的部分应用
02
课堂导入
在上面的实验中，随着夹子在铅笔芯上移动，小
灯泡的亮度会发生变化。接入电路中的铅笔芯越短，电阻越小，小灯泡越亮。
03
变阻器

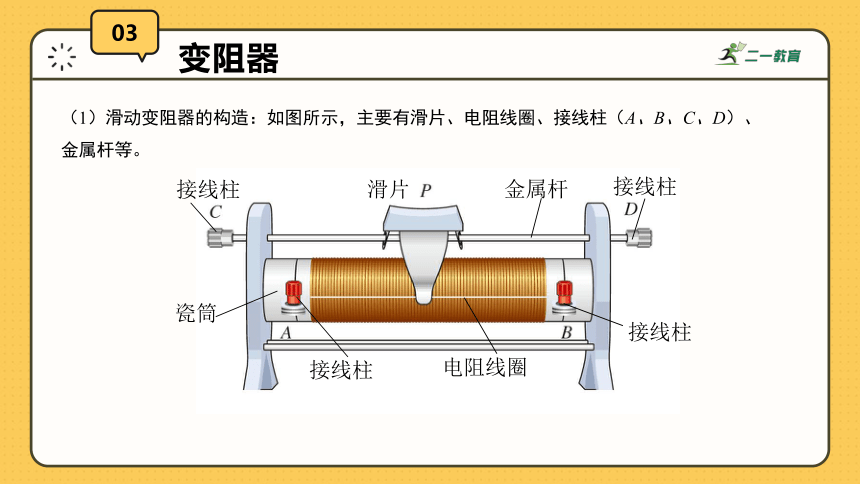

（1）滑动变阻器的构造：如图所示，主要有滑片、电阻线圈、接线柱（A、B、C、D）、金属杆等。
接线柱
接线柱
电阻线圈
滑片
金属杆
接线柱
接线柱
瓷筒

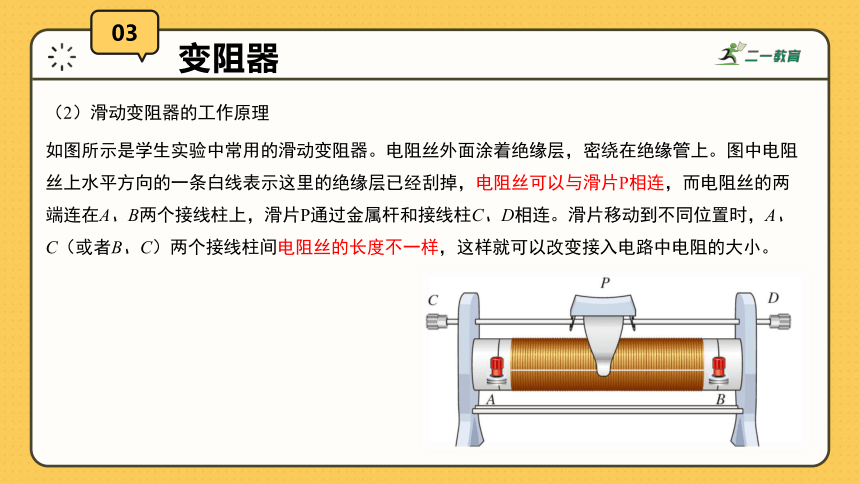

（2）滑动变阻器的工作原理
如图所示是学生实验中常用的滑动变阻器。电阻丝外面涂着绝缘层，密绕在绝缘管上。图中电阻丝上水平方向的一条白线表示这里的绝缘层已经刮掉，电阻丝可以与滑片P相连，而电阻丝的两端连在A、B两个接线柱上，滑片P通过金属杆和接线柱C、D相连。滑片移动到不同位置时，A、C（或者B、C）两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。
03
变阻器

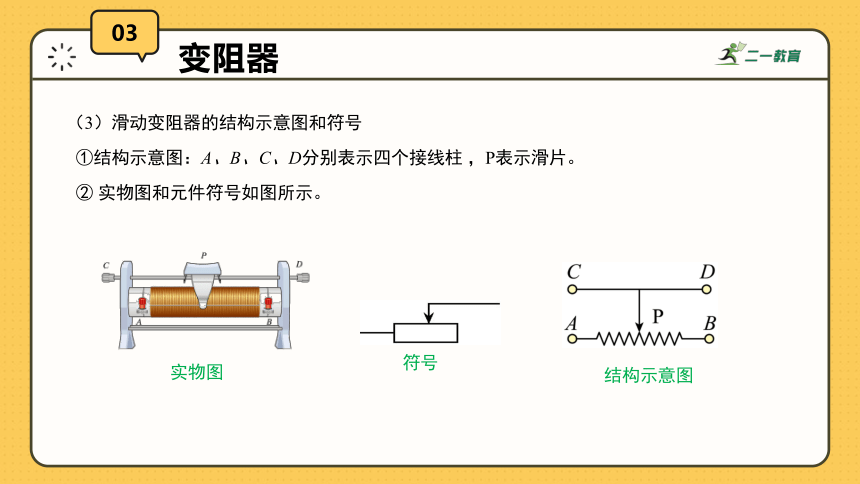

（3）滑动变阻器的结构示意图和符号
①结构示意图：A、B、C、D分别表示四个接线柱 ，P表示滑片。
② 实物图和元件符号如图所示。
03
变阻器
符号
结构示意图
实物图
03
变阻器

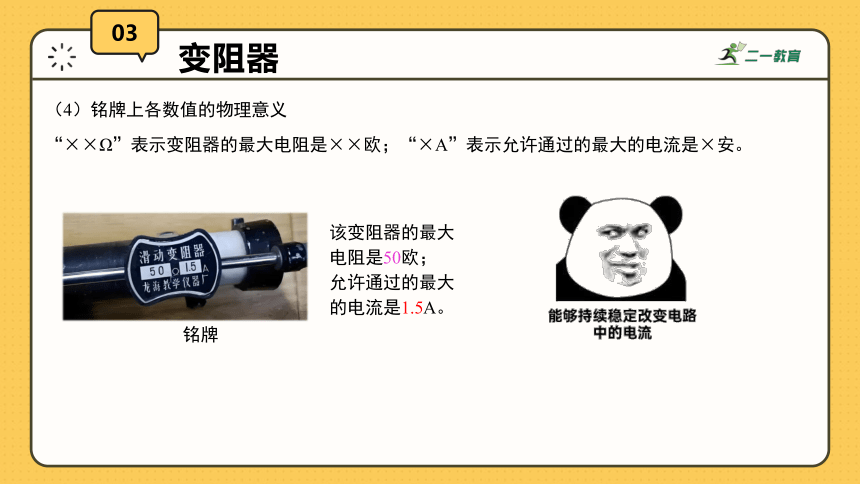

（4）铭牌上各数值的物理意义
“××Ω”表示变阻器的最大电阻是××欧；“×A”表示允许通过的最大的电流是×安。
该变阻器的最大电阻是50欧；
允许通过的最大的电流是1.5A。
铭牌
04
滑动变阻器的使用

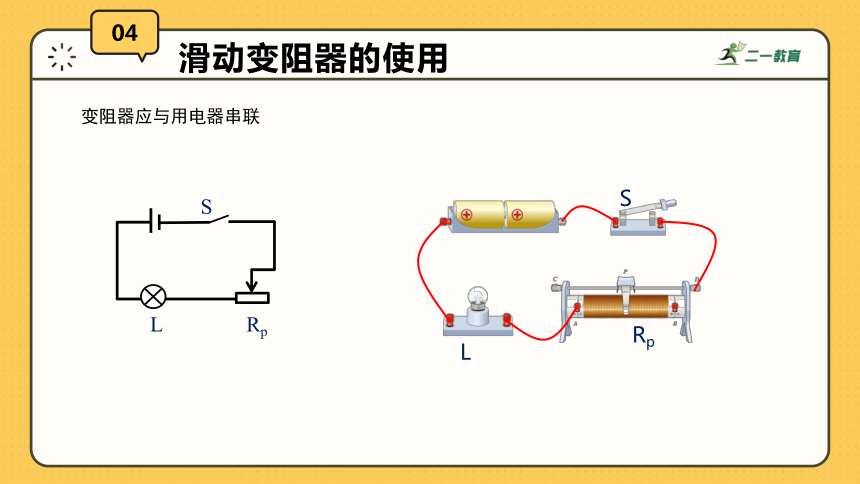

变阻器应与用电器串联
S
L
Rp
S
Rp
L

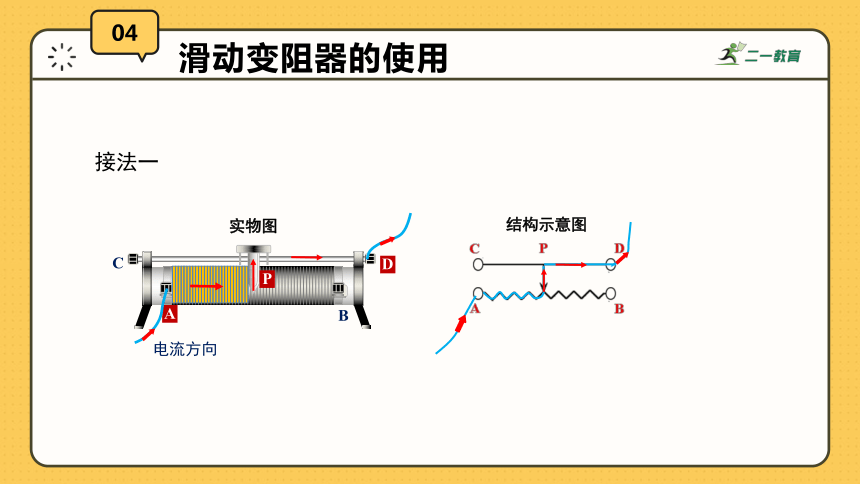

接法一
A
B
C
D
P
电流方向
结构示意图
实物图
04
滑动变阻器的使用
04
滑动变阻器的使用
A
B
C
D
P
电流方向

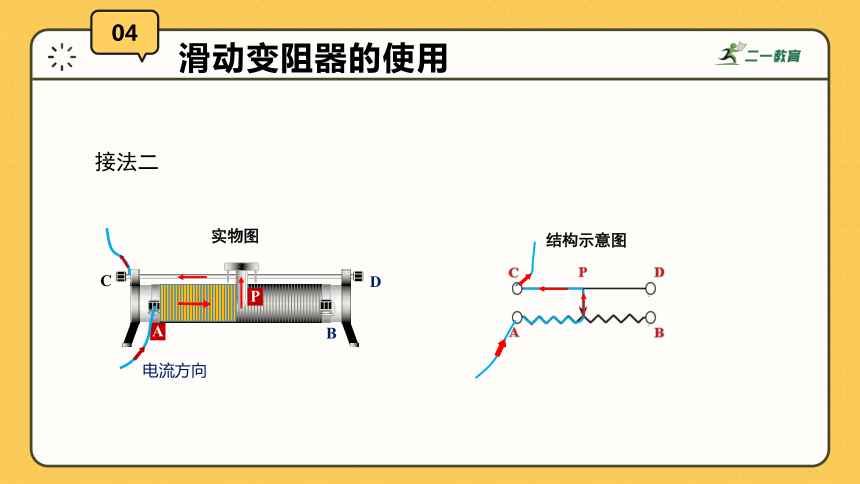

接法二
结构示意图
实物图
04
滑动变阻器的使用
A
B
C
D
P
电流方向
结构示意图
实物图

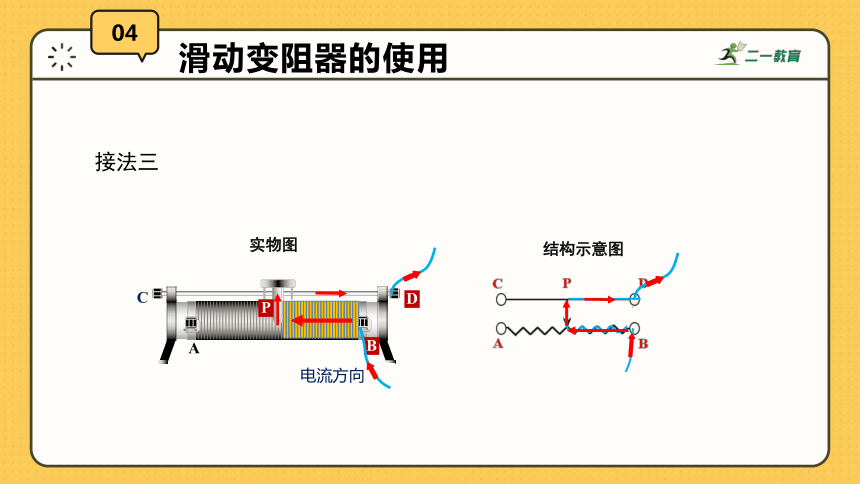

接法三
04
滑动变阻器的使用
A
B
C
D
P
电流方向

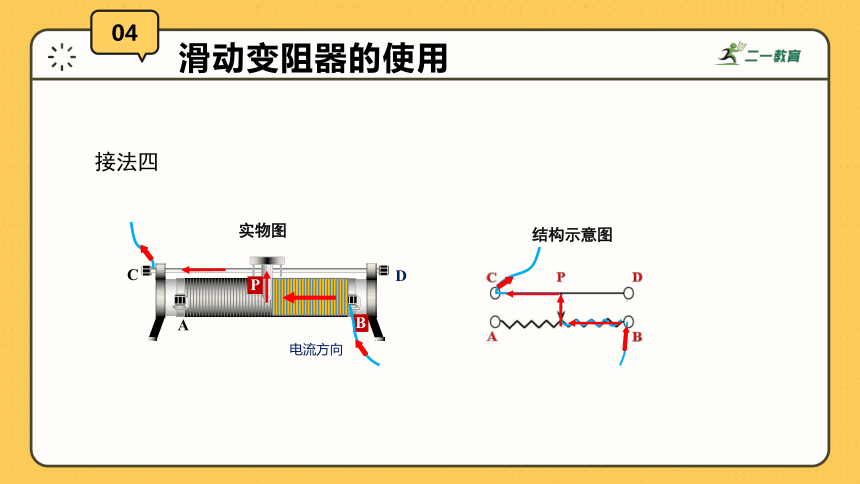

接法四
结构示意图
实物图
A
B
C
D
电流方向
接法五
结构示意图
实物图
04
滑动变阻器的使用
A
B
C
D
电流方向
接法六
结构示意图
实物图
记好了
它
好的好的
04
滑动变阻器的使用
04
滑动变阻器的使用
看似三根，实则两根
这部分被短路
04
滑动变阻器的使用
V
A
R1
R2
S
04
滑动变阻器的使用
05
滑动变阻器的使用
06
变阻器的应用
滑动变阻器能够改变连入电路的电阻大小，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。如果需要知道连入电路的电阻的阻值，就要用到电阻箱。
（1）电阻箱：电阻箱由若干个不同阻值的定值电阻，按一定的方式连接而成。是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器。
（2）元件符号：在电路图中用如图所示的符号表示。
电阻箱
06
变阻器的应用
（3）结构：如图所示，箱面上有两个接线柱、四个旋盘。
（4）使用方法：使用时，把两个接线柱接入电路，调节四个旋盘就能得到0~9999欧的任意整数阻值。
（5）读数方法：分别计算出四个旋盘上小三角指示的示数与面板上对应倍数的乘积，将得到的四个乘积相加，就是电阻箱接入电路中的阻值。如图所示，接入电路的阻值为
3×1000Ω+6×100Ω+0×10Ω+8×1Ω＝3608Ω
06
变阻器的应用
插孔式电阻箱
读数：首先确定被拔出铜塞的位置，然后把对应的电阻值相加，得到电阻箱的接入电阻值。
接线柱
铜塞
电阻丝
只是序号，而不是电阻的阻值
06
变阻器的应用
插孔式电阻箱
当铜塞插入插孔时，对应电阻短路，阻值为0，电流不经过此电阻丝。
0
3
06
变阻器的应用
电器中用于音量调节的器件也是一种变阻器，通常称为电位器。
电阻丝
滑片
接线柱
①机械式电位器
内部结构：
电位器
06
变阻器的应用
工作原理：通过机械式旋钮调节阻值的大小。
AC接入电路：
逆时针转动：
电阻变小
顺时针转动：
电阻变大
逆时针转动：
电阻变大
顺时针转动：
电阻变小
BC接入电路：
台灯亮度调节
录音机音量度调节
06
变阻器的应用
调光
调音控制台
电热毯调温开关
调速
06
变阻器的应用
利用数字信号控制电阻值的器件（集成电路）
②数字电位器
与机械式电位器相比，数字电位器具有可程序控制改变阻值、耐震动、噪声小、寿命长、抗环境污染等优点。
利用数字电位器可调节耳机的音量。
06
变阻器的应用
电子体温计
光控小夜灯
汽车油量表
07
习题练习
B
C
07
习题练习
A
B
07
习题练习
C
07
习题练习
B
07
习题练习
80
50
07
习题练习
07
习题练习
【例9】如图所示，请将电位器连入右侧电路中，要求逆时针旋转旋片P时，灯泡变暗。
07
习题练习
【例10】如图所示，请将实物图补充完整，要求当滑动变阻器滑片右移时灯泡变亮，电压表测量小灯泡电压。
07
习题练习
【例11】电动自行车的调速把手可以调节电动机的转速，以实现对车速的控制。如图所示是电动自行车电源、开关、电动机、调速把手的结构示意图，a、b、c是固定的铜片，d是一根弧形的电阻丝，e是一端固定在b上，另一端可在d上滑动的铜片。请按照调速把手的功能要求，将电路连接完整。
08
作业布置
