第十五章
电流和电
0
第4节
电流的测量

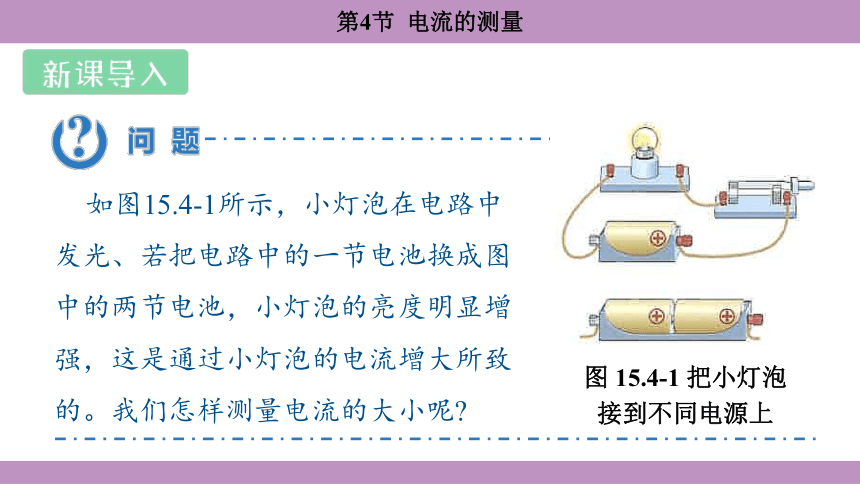

如图15.4-1所示，小灯泡在电路中发光、若把电路中的一节电池换成图中的两节电池，小灯泡的亮度明显增强，这是通过小灯泡的电流增大所致的。我们怎样测量电流的大小呢
图 15.4-1 把小灯泡接到不同电源上

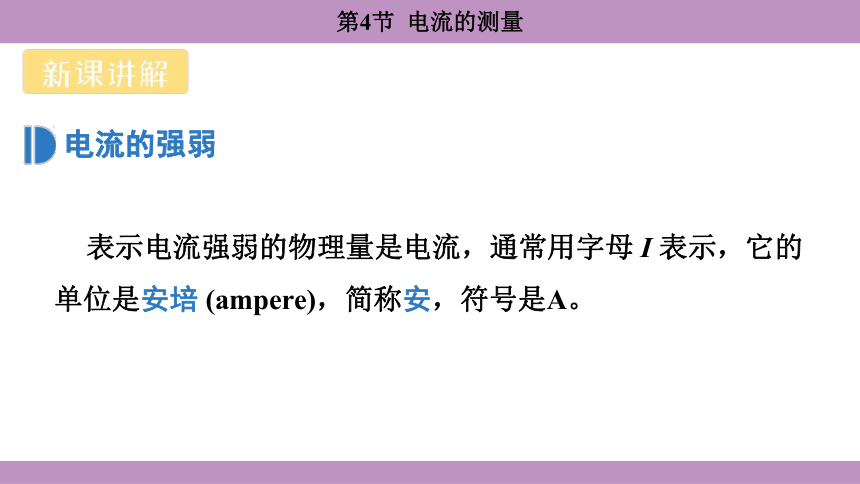

电流的强弱
表示电流强弱的物理量是电流，通常用字母 I 表示，它的单位是安培 (ampere)，简称安，符号是A。
有些设备中电流很小，这时我们常使用比安培小的单位毫安 (mA)、微安 (A)。它们同安培的关系是
1 mA＝10－3 A
1 μA ＝10－6 A
例如，维持电子表液晶显示器的工作，只需几微安的电流。

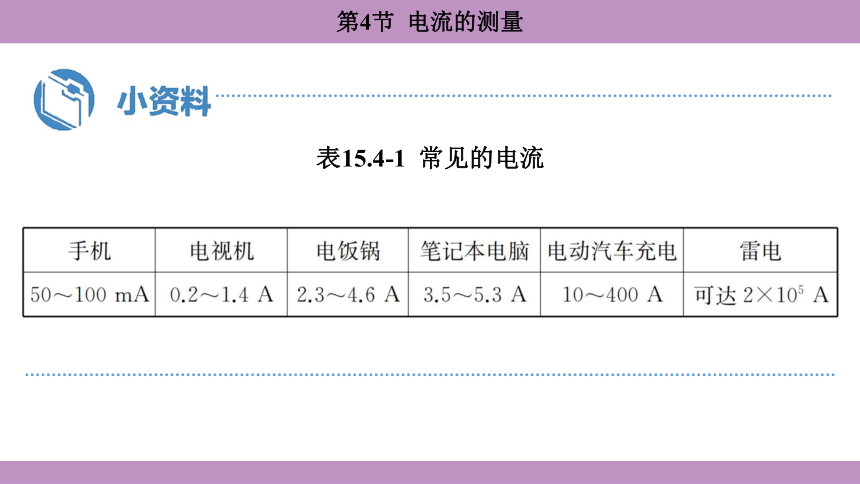

表15.4-1 常见的电流
电流的测量
电路中的电流可以用电流表测量。 符号：
A

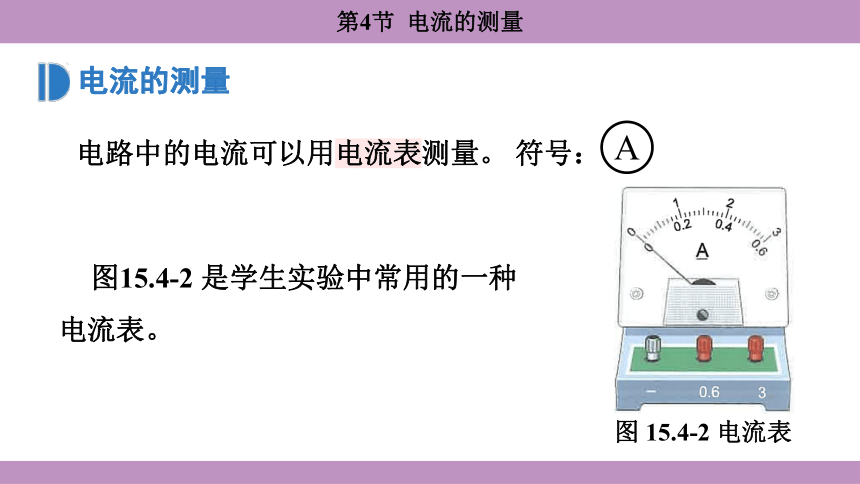

图15.4-2 是学生实验中常用的一种电流表。
图 15.4-2 电流表

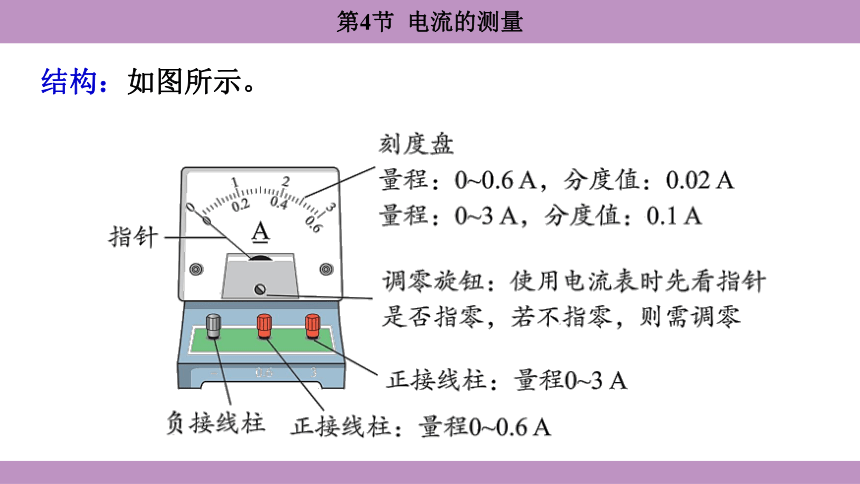

结构：如图所示。

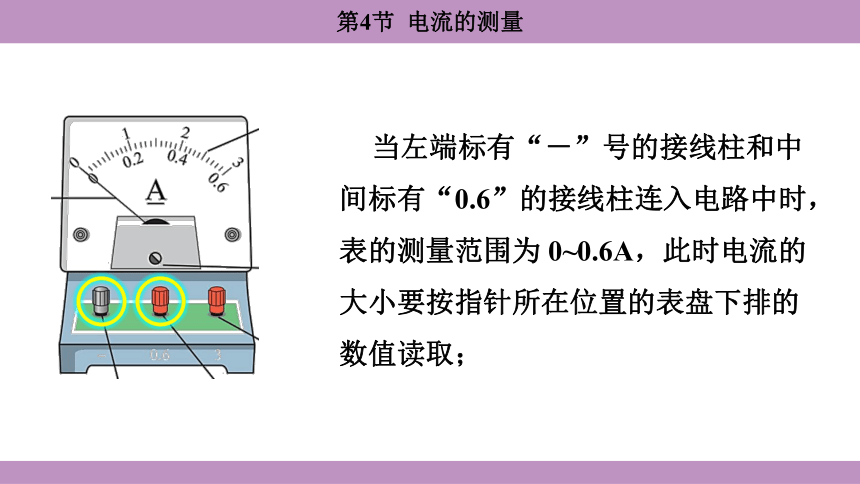

当左端标有“－”号的接线柱和中间标有“0.6”的接线柱连入电路中时，表的测量范围为 0~0.6A，此时电流的大小要按指针所在位置的表盘下排的数值读取；

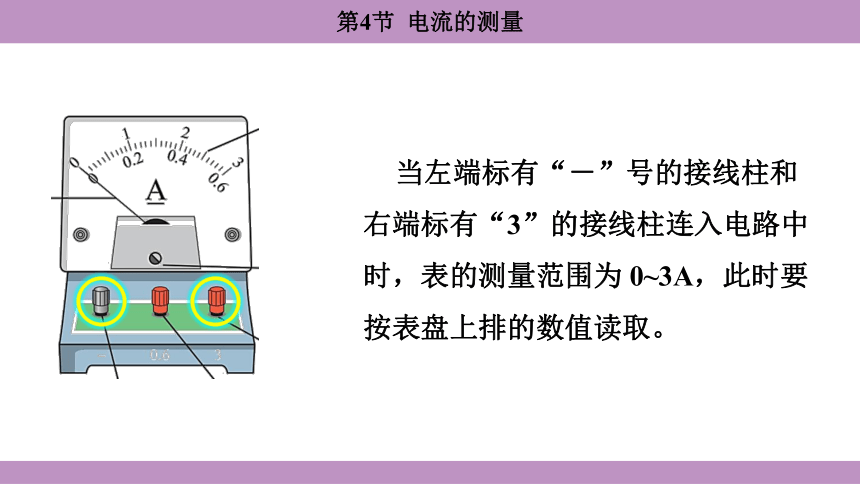

当左端标有“－”号的接线柱和右端标有“3”的接线柱连入电路中时，表的测量范围为 0~3A，此时要按表盘上排的数值读取。

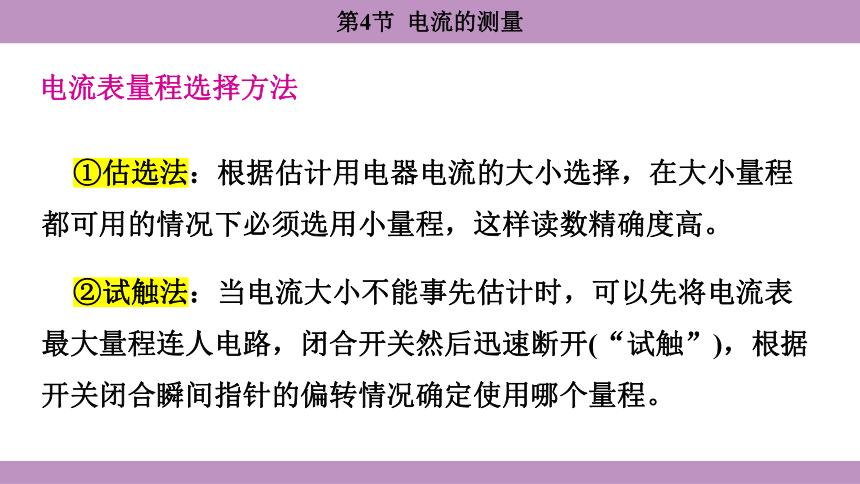

电流表量程选择方法
①估选法：根据估计用电器电流的大小选择，在大小量程都可用的情况下必须选用小量程，这样读数精确度高。
②试触法：当电流大小不能事先估计时，可以先将电流表最大量程连人电路，闭合开关然后迅速断开(“试触”)，根据开关闭合瞬间指针的偏转情况确定使用哪个量程。

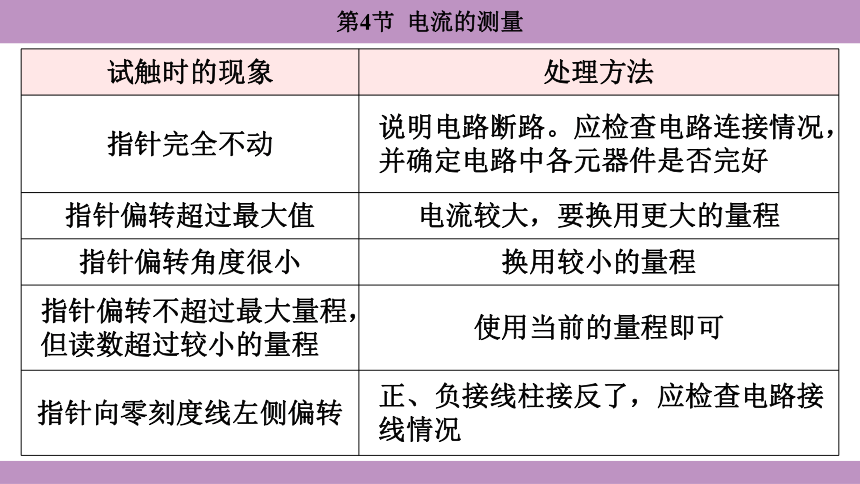

试触时的现象 处理方法
指针完全不动 说明电路断路。应检查电路连接情况，并确定电路中各元器件是否完好
指针偏转超过最大值 电流较大，要换用更大的量程
指针偏转角度很小 换用较小的量程
指针偏转不超过最大量程，但读数超过较小的量程 使用当前的量程即可
指针向零刻度线左侧偏转 正、负接线柱接反了，应检查电路接线情况
电流表的读数
示例分析如图所示。
用“－”“0.6” 接线柱 量 程：0~0.6 A
一大格：0.2 A
一小格：0.02 A
示 数：0.3 A
用“－”“3” 接线柱 量 程：0~3 A
一大格：1 A
一小格：0.1 A
示数：1.5 A
下面我们通过实验来学习怎样使用电流表测量电流。
实验
用电流表测量电流
1.电流表的连接
第一，必须将电流表和被测的用电器串联(图15.4-3)。如果误将电流表和被测的用电器并联，那么电流表指示的就不是流过用电器的电流，而且很容易损坏电流表。
第二，必须让电流从红色 (“＋”号) 接线柱流进，再从黑色(“－”号) 接线柱流出。否则电流表指针反向偏转，无法读数，而且容易损坏电流表。
图15.4-3 电流表的连接
第三，必须正确选择电流表的测量范围。如果被测电流超过电流表的最大测量值，就无法读数，而且有可能损坏电流表，这时应该改用更大的测量范围。
第四，不允许把电流表直接连到电源的两极(图15.4-4)! 否则，电流表将被损坏。
图15.4-4 电流表不能直接连到电源两极
2.电流表的读数
第一，明确所选电流表的测量范围。例如，0~0.6A或0~3A。
第二，确定电流表的分度值，即表盘的一个小格所代表的电流大小。例如，电流表的测量范围是0~3A，表盘上从0到最右端共碥有30个小格(图15.4-5)，那么每个小
格就代表0.1A。如果电流表的测量范围是
0~0.6A，每个小格代表多少安
图 15.4-5 电流表表头
第三，接通电路后，看看指针向右总共偏转了多少个小格，就能知道电流是多大了。
为避免电流过大而损坏电流表，在不能事先估计电流的情况下，可以先闭合开关，然后迅速断开 (这叫作“试触”)。这样就可以看看指针偏转所到的位置是否在测量范围之内。
3.用电流表测量电流
按照图15.4-6甲所示的电路图连接电路，测量这种情况下电路中的电流。
图15.4-6 用电流表测量电流
如图15.4-6乙所示，改变电流表在电路中的位置，测量这种情况下电路中的电流。实验中，为减少电池损耗，读取电流表的示数后要尽快断开电路。
比较电流表两次的示数是否有变化。
生物电
不但在输电线路中有电流，生物体内也有电流。例如，人体心脏的跳动就是由电流来控制的。在人的胸部和四肢连上电极，就可以在仪器上看到控制心脏跳动的电流随时间变化的曲线，这就是通常说的心电图(图15.4-7)。通过心电图可以了解心脏的工作是否正常。
图 15.4-7 心电图
通过某手电简小灯泡的电流大约是 0.25 A，等于多少毫安 某半导体收音机电池的供电电流最大可达120mA，等于多少安
250 mA、 0.12 A。
某同学练习用电流表测量不同的电流。闭合开关前电流表指针指在零刻度线处。测量时电流表的指针如图15.4-8所示。这时应该怎样操作
图 15.4-8
由图可知此时选的量程过小，指针偏转的角度过小，测量的不够精确，所以应该更换 0~0.6A 的量程，把接在标有“3”的接线柱的导线改接到标有“0.6”的接线柱上。
图15.4-9 中电流表的示数各是多少安
甲乙丙
图 15.4-9
0.32 A
0.58A
1.4 A
用笔画线表示导线，连接下面的实物图(图15.4-10)，使小灯泡能够发光并且电流表能够测出通过小灯泡的电流 (估计为0.1~0.3A)。
图 15.4-10
请按照图15.4-11甲所示的电路图，用笔画线表示导线，把图15.4-11乙中的实物连接起来。
甲乙
图 15.4-11
如图 15.4-12所示，哪个电路中电流表的连接是错误的 连接正确的电流表测量的是通过哪一部分的电流
甲乙
乙图中电流表的连接是错误的，其正、负接线柱接反了。
甲图中电流表测量的是干路的电流；
丙丁
图 15.4-12
丙图电流表测量的是干路电流和通过灯泡 L2 的电流；
丁图电流表测量的是通过灯泡 L1 的电流。
图 15.4-13
请用笔画线表示导线，把图15.4-13中的实物连接起来，并画出电路图。要求：两个小灯泡并联，开关同时控制两个小灯泡，电流表测量通过小灯泡的电流，导线不能交叉。
1. 通过一个灯泡的电流为 0.2 A，等于 _________ mA；某半导体收音机的电流为 50 mA，等于 __________ A；计算器工作时的电流为 80 μA，等于_____________ A。
200
0.05
8×10－5
2. (即墨校级期中)如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
(1)图甲中电流表测量的是通过灯泡 ________ 的电流。
L2
(2) 如果电流表示数如图乙所示，则电流表测出的电流是________A。
2.5
(3)如果要用电流表测通过灯 L1 和 L2 的总电流，且只允许移动一根导线，应将导线 _______ (选填“a”“b”或“c”) 的右端接在电流表的 ______ (选填“ ”“0.6”或“3”)接线柱上。
b
－
