(共41张PPT)
第十五章
电流和电
第3节
串联电路和并联电路

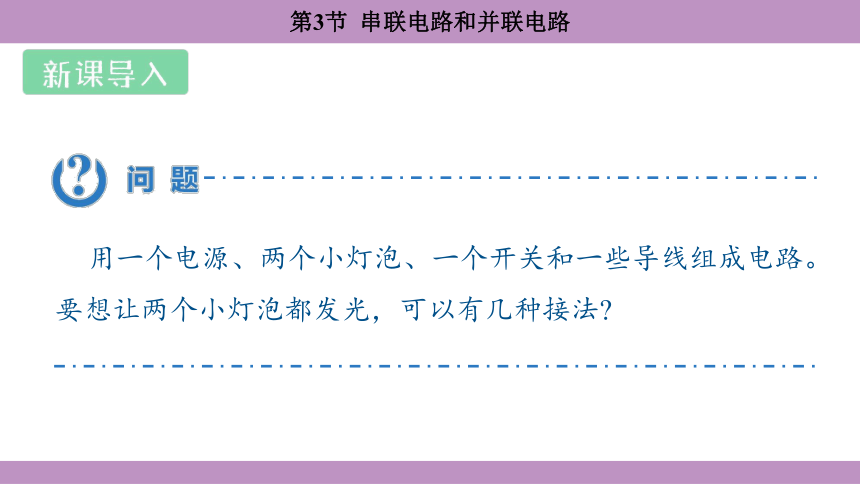

用一个电源、两个小灯泡、一个开关和一些导线组成电路。要想让两个小灯泡都发光，可以有几种接法
串联和并联
如图15.3-1所示，将两个小灯泡依次相连，然后接到电路中。我们说这两个小灯泡是串联 (series connection) 的。
图15.3-1 两个小灯泡的串联

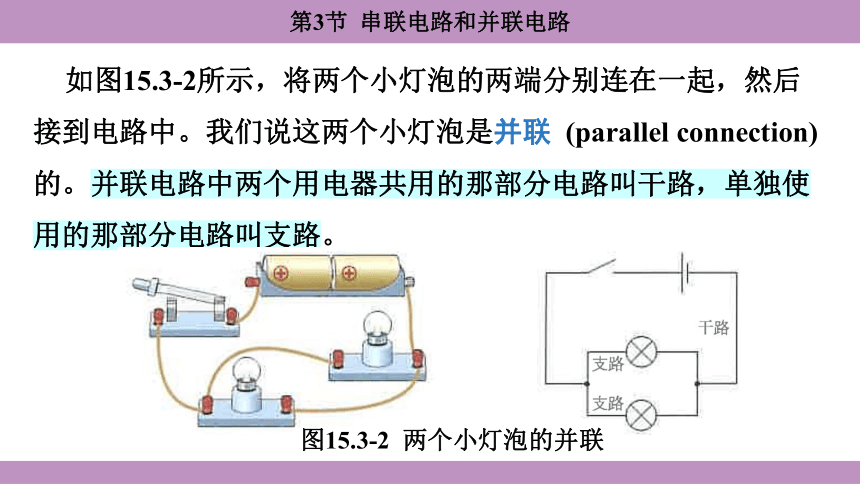

如图15.3-2所示，将两个小灯泡的两端分别连在一起，然后接到电路中。我们说这两个小灯泡是并联 (parallel connection)的。并联电路中两个用电器共用的那部分电路叫干路，单独使用的那部分电路叫支路。
图15.3-2 两个小灯泡的并联

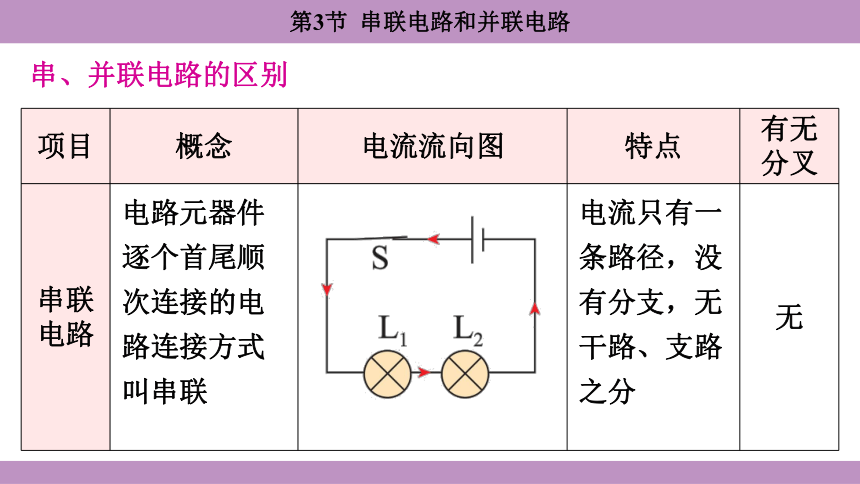

串、并联电路的区别
项目 概念 电流流向图 特点 有无
分叉
串联 电路 电路元器件逐个首尾顺次连接的电路连接方式叫串联 电流只有一条路径，没有分支，无干路、支路之分 无

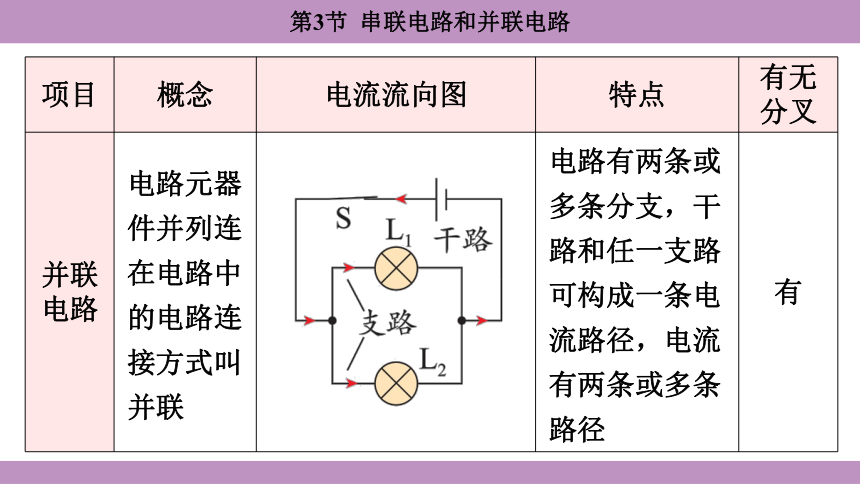

项目 概念 电流流向图 特点 有无
分叉
并联 电路 电路元器件并列连在电路中的电路连接方式叫并联 电路有两条或多条分支，干路和任一支路可构成一条电流路径，电流有两条或多条路径 有
连接串联电路和并联电路

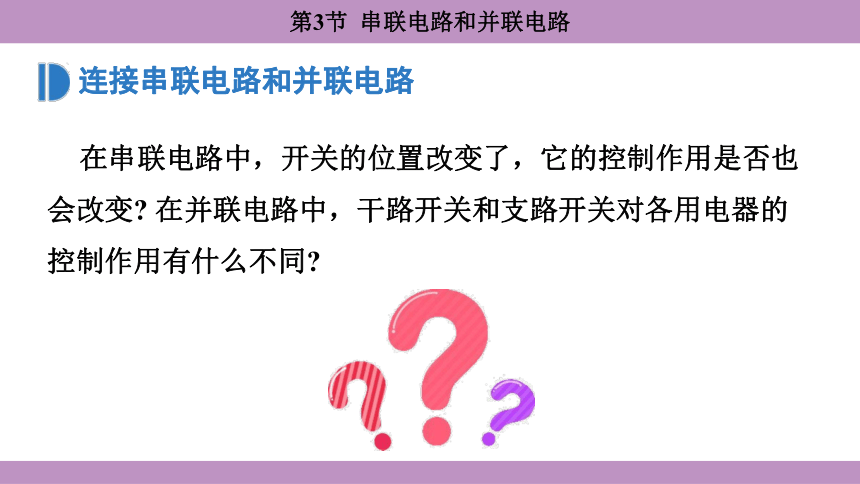

在串联电路中，开关的位置改变了，它的控制作用是否也会改变 在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同
连接串联电路和并联电路

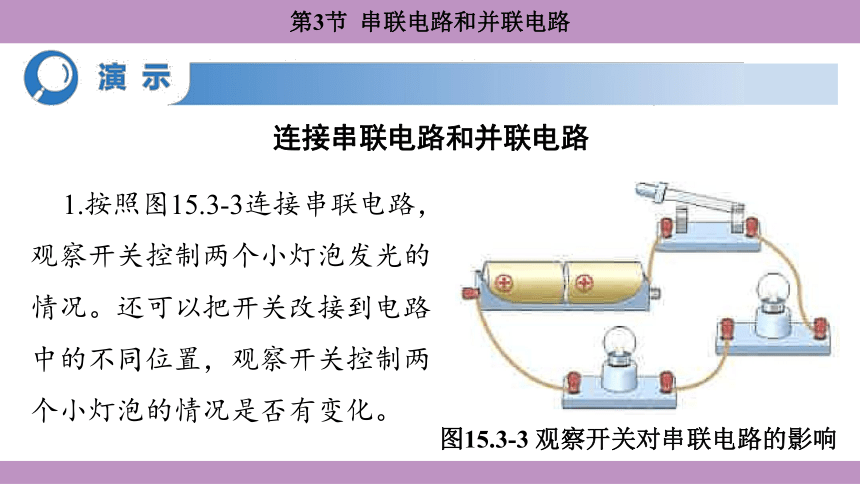

1.按照图15.3-3连接串联电路，观察开关控制两个小灯泡发光的情况。还可以把开关改接到电路中的不同位置，观察开关控制两个小灯泡的情况是否有变化。
图15.3-3 观察开关对串联电路的影响

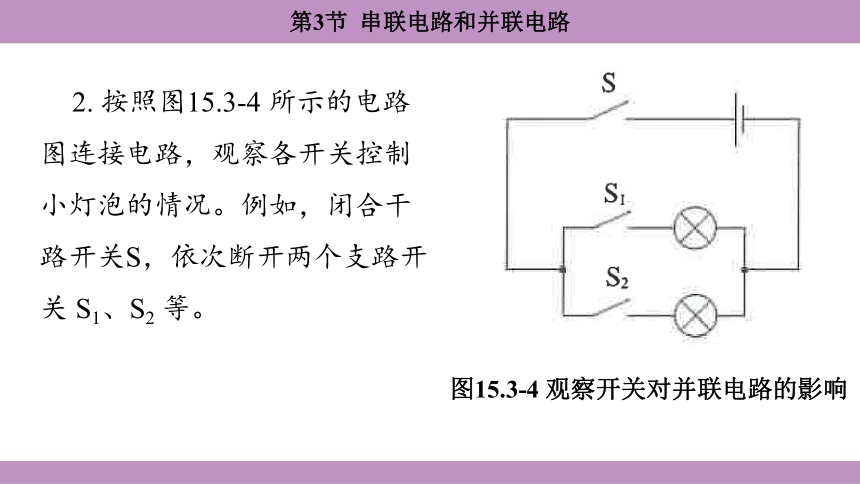

2. 按照图15.3-4 所示的电路图连接电路，观察各开关控制小灯泡的情况。例如，闭合干路开关S，依次断开两个支路开关 S1、S2 等。
图15.3-4 观察开关对并联电路的影响
图15.3-3 观察开关对串联电路的影响
图15.3-4 观察开关对并联电路的影响

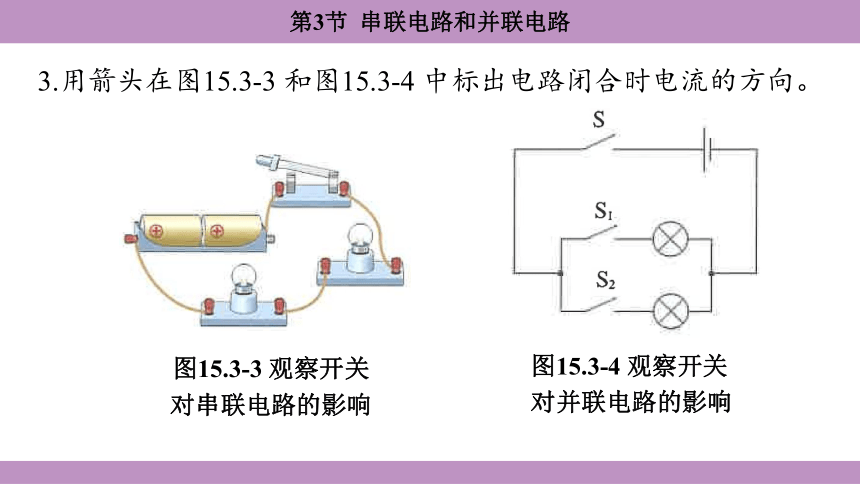

3.用箭头在图15.3-3 和图15.3-4 中标出电路闭合时电流的方向。

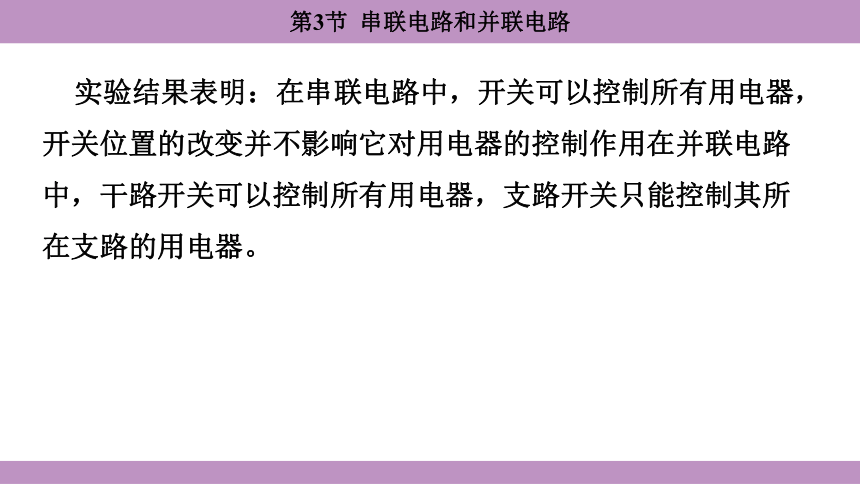

实验结果表明：在串联电路中，开关可以控制所有用电器，开关位置的改变并不影响它对用电器的控制作用在并联电路中，干路开关可以控制所有用电器，支路开关只能控制其所在支路的用电器。
串联电路和并联电路的比较
项目 串联电路
连接特点 用电器依次相连
电路图
项目 串联电路
电流路径 电流从电源正极出发，只有一条
开关作用 开关控制整个电路，开关位置对它的控制作用没有影响
用电器间是 否相互干扰 各用电器互相干扰，若其中一个断开，其他用电器均无法工作
项目 并联电路
连接特点 用电器并列连接在两点之间
电路图
项目 并联电路
电流路径 干路电流在节点处分别流经各支路，
再在另一节点处汇合流回电源负极
开关作用 干路开关控制整个电路，支路开关只控制它所在支路上的用电器
用电器间是 否相互干扰 各用电器互不干扰，若其中一个断开，其他用电器仍可正常工作
根据电路图连接实物图：三步搞定根据电路图连接实物图的问题。
生活中的电路
串联电路和并联电路都是最基本的电路，实际生活中的电路都是由它们组合而成的。家庭中的电灯、电吹风机、电视机、电脑等用电器大多是并联在电路中的。
图 15.3-5是一幅简化的玩具警车的电路图。学习了串联电路和并联电路的知识，你能看懂这幅电路图吗 电路图中的小灯泡与小电动机是串联还是并联的
图15.3-5 玩具警车的简化电路图
生活中的简单电路设计示例
电路名称 实现功能 电路图
居民楼楼 道灯电路 两开关同时闭合灯泡才能工作。光控开关能在天黑时自动闭合，天亮时自动断开；声控开关能在有声音时自动闭合，无声音时自动断开
电路名称 实现功能 电路图
抽油烟 机电路 厨房用的抽油烟机里装有照明灯和电动机它们有时同时工作，有时只有电动机单独工作，有时只有照明灯单独工作
电路名称 实现功能 电路图
汽车安全 带电路 当乘客坐在座椅上时，座椅下的开关 S1 闭合。若未系安全带，则开关 S2 断开，仪表盘上的指示灯亮起；若系上安全带，则开关 S2 闭合，指示灯熄灭
电路名称 实现功能 电路图
电吹风 机电路 电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作
傍晚时分，街边的路灯会同时亮起来，它们是串联还是并联的 请说出你的理由。
街边的路灯是并联的。理由：如果路灯是串联的，当其中一盏路灯损坏时，整个电路就会断路，所有路灯都将熄灭但实际生活中，我们经常会看到有个别路灯不亮，而其他路灯依然正常工作，这说明路灯之间是相互独立的，互不影响，符合并联电路的特点。
图 15.3-6
如图15.3-6所示，要用两个开关分别控制两个小灯池，应该怎样连接电路 请用笔画线表示导线，在图中连线。
图 15.3-7
按照图15.3-7 甲的电路图，用笔画线表示导线，把图15.3-7乙中的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向。
实物图如图甲、所示电流方向如图乙所示
图 15.3-9
请分别根据图15.3-8甲、乙所示的两个实物电路画出它们的电路图。
如图所示
如图15.3-9所示，学校有前、后两个门，在前、后门各装一个开关，学校传达室有甲、乙两盖灯和一个电源。要求：前门来人闭合开关时甲灯亮，后门来人闭合开关时乙灯亮。请设计电路图，并用笔画线表示导线，在图中连线。
图 15.3-9
如图所示
居民楼的楼道里，夜间只是偶尔有人经过，若电灯总是亮着就会浪费电。但是如果有人夜晚出来，没有灯又很不方便。现在有一种自动控制的楼道灯，当有人走动发出声音时，电路才会接通，电灯发光。不过，只有天黑之后灯才能亮。白天，不论发出多大的声音，电灯也“无动于衷”。这是因为在控制开关中装有“声敏”和“光敏”装置。
“声敏”和“光敏”的自动装置都是比较复杂的，我们不妨分别用 ——— 和 ——— 这样两个符号代表它们。实际上，这就是两个开关：有声音时 ——— 是闭合的，环境光非常暗时
——— 是闭合的。怎样连接电路可以实现上面的功能 请画出电路图。家庭电路中的电源可用“电源”两字表示。
声
光
光
声
如图所示
图15.3-10甲展示的是一种具有报警功能的文物展示台。假设该展示台的结构如图15.3-10乙所示，由木板，弹簧，金属片A、B、C，以及报警电路组成，文物放置在金属片B上。请你根据图15.3-10乙说明这个展示台是如何实现防盗报警功能的。
甲
乙
图 15.3-10
当文物放置在金属片 B 上时，由于文物的重力作用，弹簧被压缩，金属片 B 下降至与金属片 A、C 接触。此时，电流能从电源正极经开关→C→B→A→灯泡回到电源负极，电铃被短路不发声，灯泡发光。
当文物被盗走时，金属片 B 上没有了文物的压力，弹簧恢复原状，将金属片 B 向上弹起，金属片 B 与金属片 A、C 分离。电流能从电源正极经开关→电铃→灯泡回到电源负极，这样，电铃发声，灯泡也发光，以此来提示文物被盗。
1. 如图所示，开关都闭合时，灯泡工 与组成串联电路的是( )
C
2. (佛山期中)如图所示的电路中有三个开关 S1、S2、S3，要使灯泡 L1、L2 组成串联电路，应闭合开关 ______，其余断开。要使灯泡 L1、L2 组成并联电路，应闭合开
关_________，其余断开。若将开关 S1、
S2、S3 均闭合，则灯泡 __________ (选
填“L1”“L2”或“L1和 L2”)不亮。
S2
S1、S3
L1和 L2
3. (德州模拟) 请根据如图所示实物电路，在虚线框内画出对应的电路图。
4. 请按照如图所示的电路图将图中的实物元器件连接起来。
