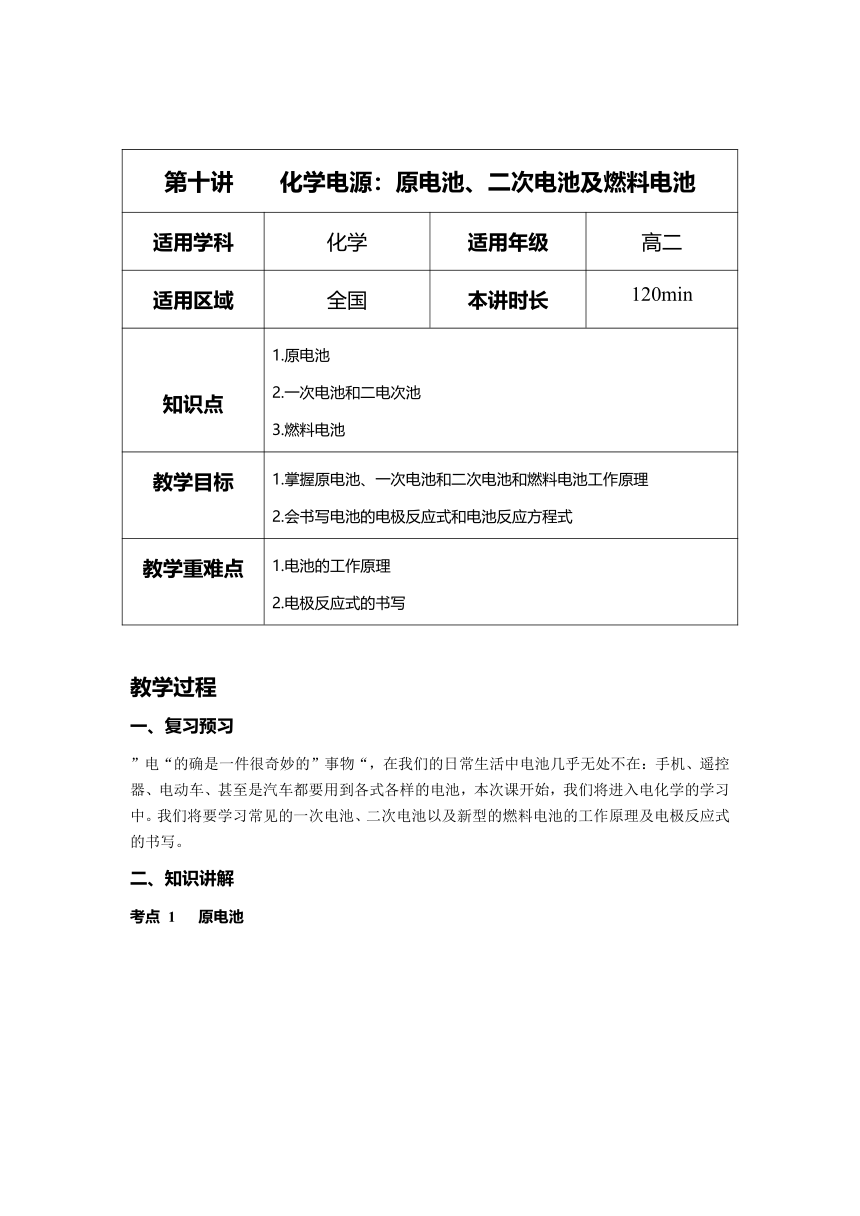

第十讲
化学电源：原电池、二次电池及燃料电池
适用学科
化学
适用年级
高二
适用区域
全国
本讲时长
120min
知识点
1.原电池2.一次电池和二电次池3.燃料电池
教学目标
1.掌握原电池、一次电池和二次电池和燃料电池工作原理2.会书写电池的电极反应式和电池反应方程式
教学重难点
1.电池的工作原理2.电极反应式的书写
教学过程
一、复习预习
”电“的确是一件很奇妙的”事物“，在我们的日常生活中电池几乎无处不在：手机、遥控器、电动车、甚至是汽车都要用到各式各样的电池，本次课开始，我们将进入电化学的学习中。我们将要学习常见的一次电池、二次电池以及新型的燃料电池的工作原理及电极反应式的书写。
二、知识讲解
考点
1
原电池
瞧！我们的橙子多能干，不仅能为人体提供维生素，还能发电呢！
思考：上述的水果中为什么会产生电流呢？
以铜、锌原电池为例
INCLUDEPICTURE
"../../../4-2.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-2.TIF"
\
MERGEFORMATINET
1.定义：原电池是利用氧化还原反应原理将
化学能
转化
电能
的装置。
2.装置：（观察电子和电流的流向）
3.电极反应
锌片负极，发生氧化反应电极反应式：Zn－2e－===Zn2＋
铜片正极，发生还原反应电极反应式：Cu2＋＋2e－===Cu
总电极反应式为：Cu2＋＋Zn===Cu＋Zn2＋
4．构成条件
两个活泼性不同的电极，较活泼的做负极；电解质溶液；形成闭合回路；能自发地发生氧化还原反应
思考：(1)原电池的两电极必须是金属吗？
(2)Cu与稀H2SO4能否设计成原电池？
考点
2
一次电池和二次电池
1.一次电池(碱性锌锰电池)
(1)构成：负极Zn，正极MnO2，电解质KOH。(2)电极反应：负极：Zn＋2OH－－2e－===Zn(OH)2
正极：2MnO2＋2H2O＋2e－===2MnOOH＋2OH－
总反应：Zn＋2MnO2＋2H2O===2MnOOH＋Zn(OH)2

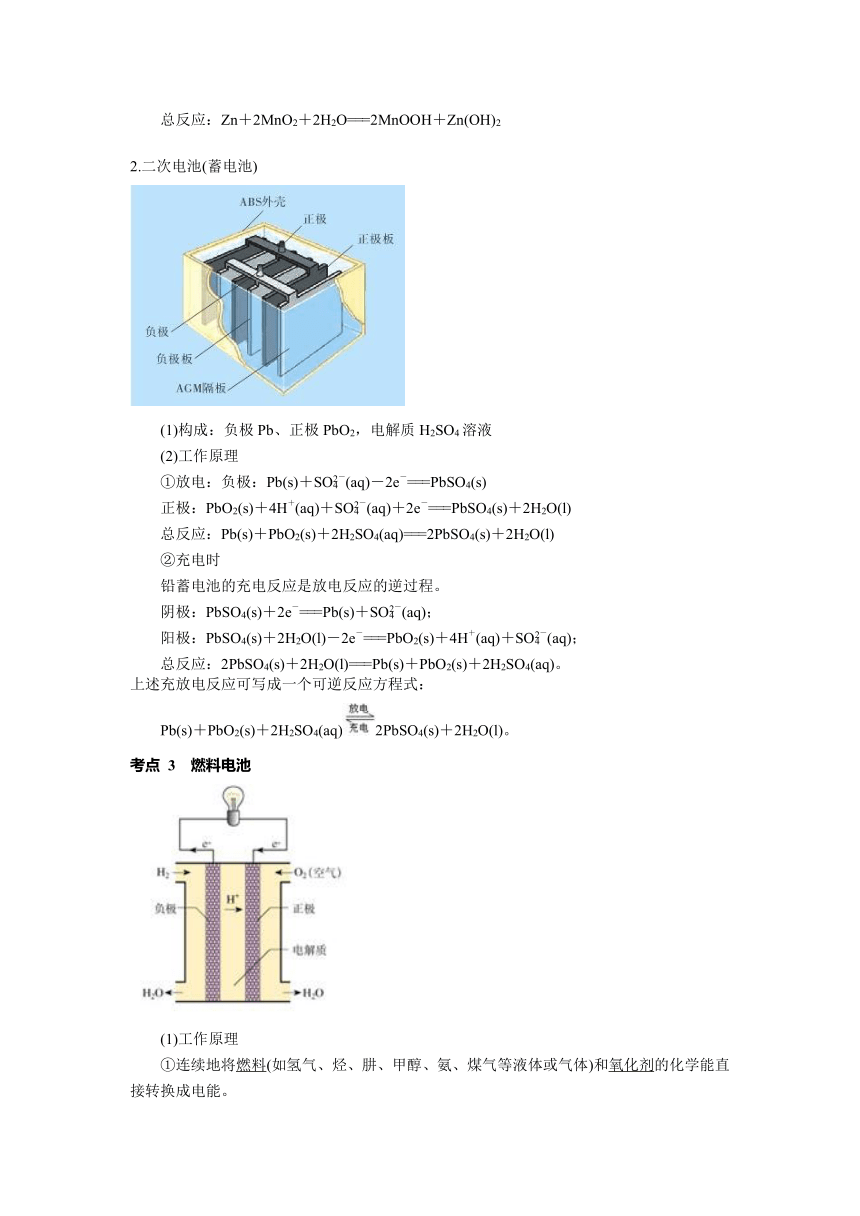

2.二次电池(蓄电池)
(1)构成：负极Pb、正极PbO2，电解质H2SO4溶液
(2)工作原理
①放电：负极：Pb(s)＋SO(aq)－2e－===PbSO4(s)
正极：PbO2(s)＋4H＋(aq)＋SO(aq)＋2e－===PbSO4(s)＋2H2O(l)
总反应：Pb(s)＋PbO2(s)＋2H2SO4(aq)===2PbSO4(s)＋2H2O(l)
②充电时
铅蓄电池的充电反应是放电反应的逆过程。
阴极：PbSO4(s)＋2e－===Pb(s)＋SO(aq)；
阳极：PbSO4(s)＋2H2O(l)－2e－===PbO2(s)＋4H＋(aq)＋SO(aq)；
总反应：2PbSO4(s)＋2H2O(l)===Pb(s)＋PbO2(s)＋2H2SO4(aq)。
上述充放电反应可写成一个可逆反应方程式：
Pb(s)＋PbO2(s)＋2H2SO4(aq)2PbSO4(s)＋2H2O(l)。
考点
3
燃料电池
(1)工作原理
①连续地将燃料(如氢气、烃、肼、甲醇、氨、煤气等液体或气体)和氧化剂的化学能直接转换成电能。
②电极材料本身不发生氧化还原反应。
③工作时，燃料和氧化剂连续地由外部供给，在电极上不断地进行反应，生成物不断地被排除。
(2)氢氧燃料电池
①电极材料Pt，酸性电解质。
②电极反应：负极：H2－2e－===2H＋
正极：O2＋2H＋＋2e－===H2O
总反应：H2＋O2===H2O

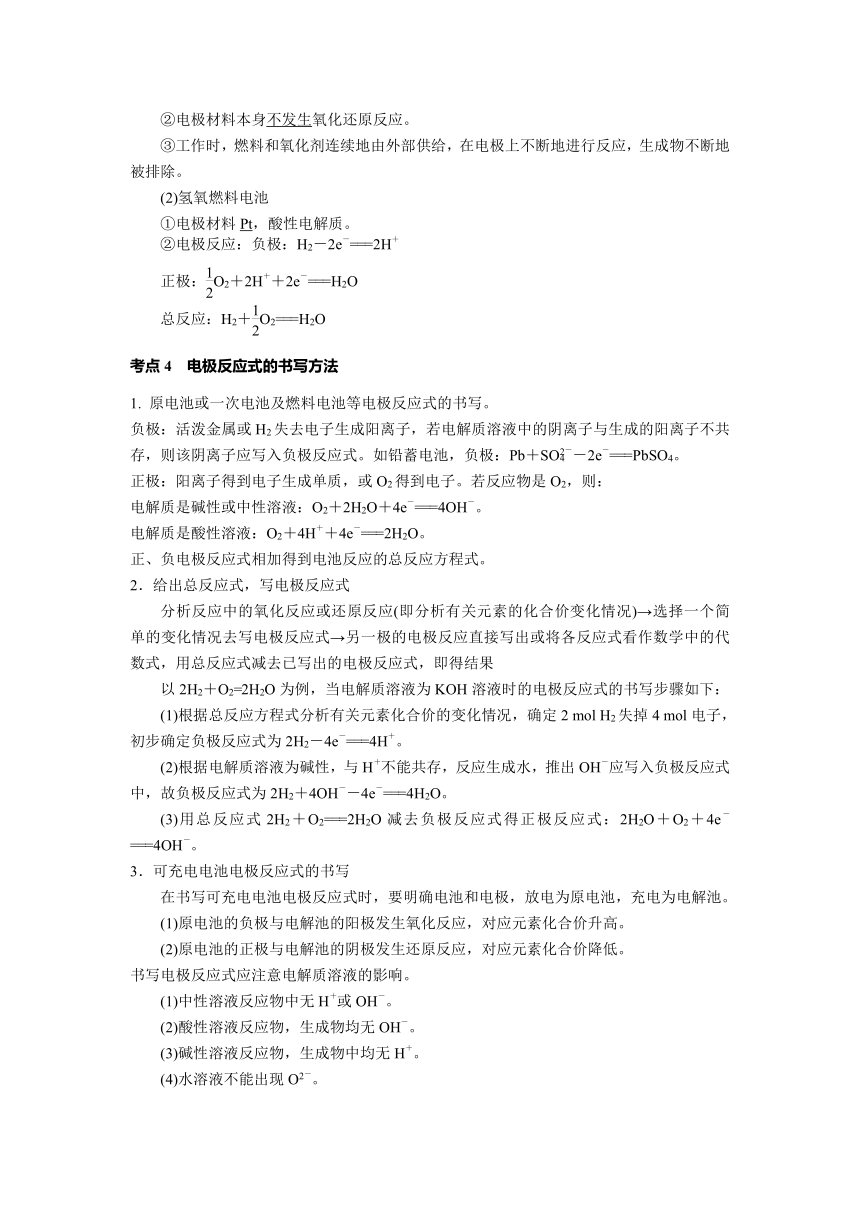

考点4
电极反应式的书写方法
1.
原电池或一次电池及燃料电池等电极反应式的书写。
负极：活泼金属或H2失去电子生成阳离子，若电解质溶液中的阴离子与生成的阳离子不共存，则该阴离子应写入负极反应式。如铅蓄电池，负极：Pb＋SO－2e－===PbSO4。
正极：阳离子得到电子生成单质，或O2得到电子。若反应物是O2，则：
电解质是碱性或中性溶液：O2＋2H2O＋4e－===4OH－。
电解质是酸性溶液：O2＋4H＋＋4e－===2H2O。
正、负电极反应式相加得到电池反应的总反应方程式。
2．给出总反应式，写电极反应式
分析反应中的氧化反应或还原反应(即分析有关元素的化合价变化情况)→选择一个简单的变化情况去写电极反应式→另一极的电极反应直接写出或将各反应式看作数学中的代数式，用总反应式减去已写出的电极反应式，即得结果
以2H2＋O2=2H2O为例，当电解质溶液为KOH溶液时的电极反应式的书写步骤如下：
(1)根据总反应方程式分析有关元素化合价的变化情况，确定2
mol
H2失掉4
mol电子，初步确定负极反应式为2H2－4e－===4H＋。
(2)根据电解质溶液为碱性，与H＋不能共存，反应生成水，推出OH－应写入负极反应式中，故负极反应式为2H2＋4OH－－4e－===4H2O。
(3)用总反应式2H2＋O2===2H2O减去负极反应式得正极反应式：2H2O＋O2＋4e－===4OH－。
3．可充电电池电极反应式的书写
在书写可充电电池电极反应式时，要明确电池和电极，放电为原电池，充电为电解池。
(1)原电池的负极与电解池的阳极发生氧化反应，对应元素化合价升高。
(2)原电池的正极与电解池的阴极发生还原反应，对应元素化合价降低。
书写电极反应式应注意电解质溶液的影响。
(1)中性溶液反应物中无H＋或OH－。
(2)酸性溶液反应物，生成物均无OH－。
(3)碱性溶液反应物，生成物中均无H＋。
(4)水溶液不能出现O2－。

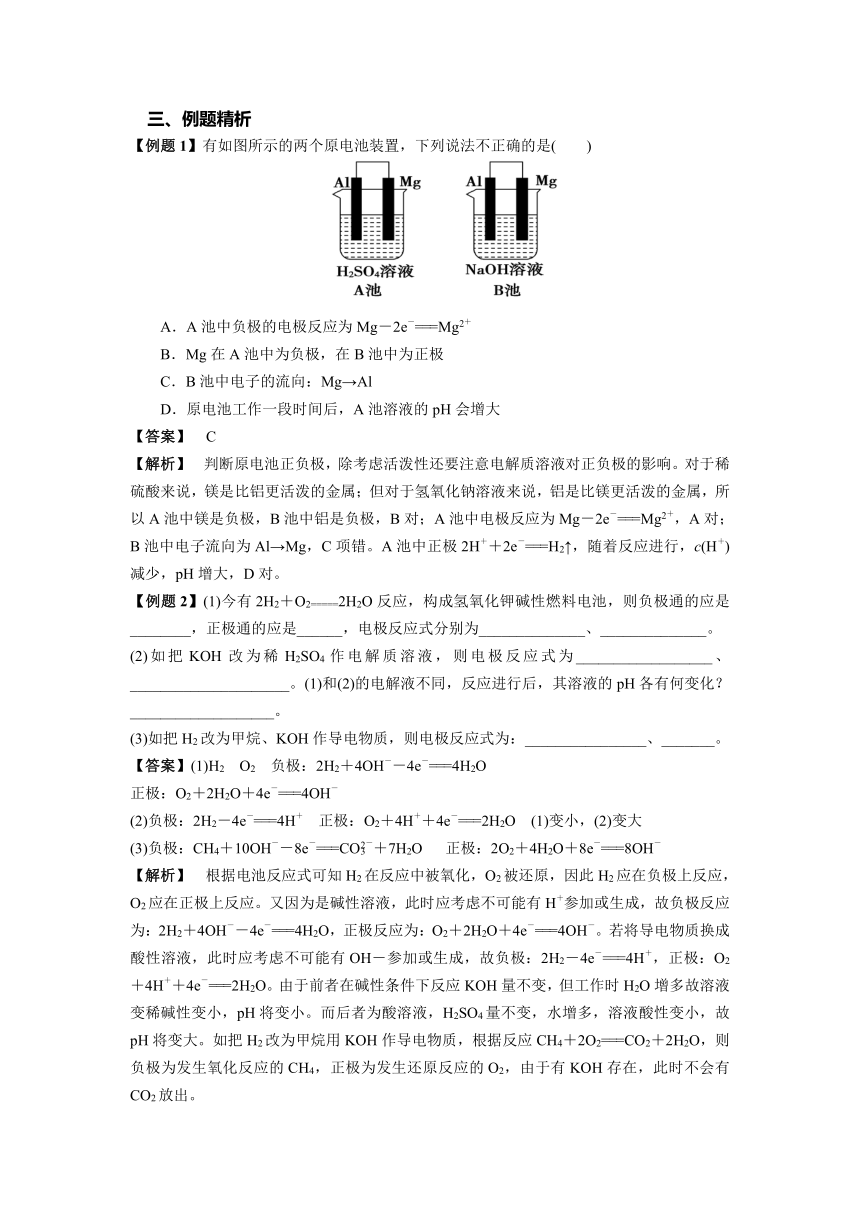

三、例题精析
【例题1】有如图所示的两个原电池装置，下列说法不正确的是(　　)
INCLUDEPICTURE
"../../../4-4.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-4.TIF"
\
MERGEFORMATINET
A．A池中负极的电极反应为Mg－2e－===Mg2＋
B．Mg在A池中为负极，在B池中为正极
C．B池中电子的流向：Mg→Al
D．原电池工作一段时间后，A池溶液的pH会增大
【答案】　C
【解析】　判断原电池正负极，除考虑活泼性还要注意电解质溶液对正负极的影响。对于稀硫酸来说，镁是比铝更活泼的金属；但对于氢氧化钠溶液来说，铝是比镁更活泼的金属，所以A池中镁是负极，B池中铝是负极，B对；A池中电极反应为Mg－2e－===Mg2＋，A对；B池中电子流向为Al→Mg，C项错。A池中正极2H＋＋2e－===H2↑，随着反应进行，c(H＋)减少，pH增大，D对。
【例题2】(1)今有2H2＋O2=====2H2O反应，构成氢氧化钾碱性燃料电池，则负极通的应是________，正极通的应是______，电极反应式分别为______________、______________。
(2)如把KOH改为稀H2SO4作电解质溶液，则电极反应式为__________________、_____________________。(1)和(2)的电解液不同，反应进行后，其溶液的pH各有何变化？
___________________。
(3)如把H2改为甲烷、KOH作导电物质，则电极反应式为：________________、_______。
【答案】(1)H2　O2　负极：2H2＋4OH－－4e－===4H2O
正极：O2＋2H2O＋4e－===4OH－
(2)负极：2H2－4e－===4H＋　正极：O2＋4H＋＋4e－===2H2O　(1)变小，(2)变大
(3)负极：CH4＋10OH－－8e－===CO＋7H2O
正极：2O2＋4H2O＋8e－===8OH－
【解析】　根据电池反应式可知H2在反应中被氧化，O2被还原，因此H2应在负极上反应，O2应在正极上反应。又因为是碱性溶液，此时应考虑不可能有H＋参加或生成，故负极反应为：2H2＋4OH－－4e－===4H2O，正极反应为：O2＋2H2O＋4e－===4OH－。若将导电物质换成酸性溶液，此时应考虑不可能有OH－参加或生成，故负极：2H2－4e－===4H＋，正极：O2＋4H＋＋4e－===2H2O。由于前者在碱性条件下反应KOH量不变，但工作时H2O增多故溶液变稀碱性变小，pH将变小。而后者为酸溶液，H2SO4量不变，水增多，溶液酸性变小，故pH将变大。如把H2改为甲烷用KOH作导电物质，根据反应CH4＋2O2===CO2＋2H2O，则负极为发生氧化反应的CH4，正极为发生还原反应的O2，由于有KOH存在，此时不会有CO2放出。
【例题3】碱性电池具有容量大、放电电流大的特点，故得到广泛应用。锌锰碱性电池以KOH溶液为电解液，电池总反应式为Zn(s)＋2MnO2(s)＋2H2O(l)===Zn(OH)2(s)＋2MnOOH(s)
下列说法错误的是(　　)
A．电池工作时，锌失去电子
B．电池正极的电极反应式为：2MnO2(s)＋2H2O(l)＋2e－===2MnOOH(s)＋2OH－(aq)
C．电池工作时，电子由正极通过外电路流向负极
D．外电路中每通过0.2
mol电子，锌的质量理论上减小6.5
g
【答案】　C
【解析】　根据题意，该电池的负极材料是锌。电池工作时，锌本身失去电子而发生氧化反应，失去的电子通过外电路移向另一极(正极)。在该电极上，MnO2获得电子发生还原反应生成MnOOH：2MnO2＋2e－====2MnOOH。从元素守恒的角度来看，右侧还多2个氢。在碱性溶液中不出现H＋，故正极反应为2MnO2＋2H2O＋2e－===2MnOOH＋2OH－。反应中，失去0.2
mol电子，消耗掉0.1
mol锌，质量为6.5
g。
四、课堂运用
【基础】
1.有A、B、C、D四块金属片，进行如下实验：
①A、B用导线相连后，同时浸入稀硫酸溶液中，A为负极；
②C、D用导线相连后，同时浸入稀硫酸溶液中，电流由D→导线→C；
③A、C相连后，同时浸入稀硫酸溶液中，C极产生大量气泡；
④B、D用导线相连后，同时浸入稀硫酸溶液中，D极发生氧化反应。据此，判断四种金属的活动性顺序是(　　)
A．A＞B＞C＞D　　　
　B．A＞C＞D＞B
C．C＞A＞B＞D
D．B＞D＞C＞A
【答案】　B
【解析】　金属与稀硫酸溶液组成原电池，活泼金属为负极，失去电子发生氧化反应，较不活泼的金属为正极，H＋在正极表面得到电子生成氢气，电子运动方向由负极到正极。题中由①知A>B；由②知C>D；由③知A>C；由④知D>B。综合以上信息可知金属活动性A＞C＞D＞B。
2.下图中能组成原电池产生电流的是(　　)
INCLUDEPICTURE
"../../../4-10.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-10.TIF"
\
MERGEFORMATINET
【答案】　B
【解析】　A、D两项中电极与电解质溶液之间不发生反应，不能构成原电池。B项符合原电池的三个构成条件，且Zn能与H2SO4溶液反应，两电极发生的反应分别是Zn－2e－===Zn2＋，2H＋＋2e－===H2↑。C项中酒精不是电解质，故不是原电池。
3.固体氧化物燃料电池是由美国西屋(Westinghouse)公司研制开发的。它以固体氧化锆一氧化钇为电解质，这种固体电解质在高温下允许氧离子(O2－)在其间通过。该电池的工作原理如图所示，其中多孔电极a、b均不参与电极反应。下列判断正确的是(　　)
INCLUDEPICTURE
"../../../4-21.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-21.TIF"
\
MERGEFORMATINET
A．有O2放电的a极为电池的负极
B．有H2放电的b极为电池的正极
C．a极对应的电极反应式为O2＋2H2O＋4e－===4OH－
D．该电池的总反应方程式为2H2＋O22H2O
【答案】　D
【解析】　固体介质允许O2－通过，说明为非水体系，因此C项中a极反应式不正确，这种表达是水溶液中进行的反应，a极反应式应该是：1/2O2＋2e－===O2－，b极反应：H2－2e－===2H＋，总反应方程式是H2＋1/2O2
H2O。
4．关于铅蓄电池的说法正确的是(　　)
A．在放电时，正极发生的反应是：Pb(s)＋SO(aq)===PbSO4(s)＋2e－
B．在放电时，该电池的负极材料是铅板
C．在充电时，电池中硫酸的浓度不断变小
D．在充电时，阳极发生的反应是：PbSO4(s)＋2e－===Pb(s)＋SO(aq)
【答案】　B
【解析】　A项中电池放电时正极应发生还原反应，电极反应为：
PbO2＋4H＋＋SO＋2e－===PbSO4＋2H2O；C项中电池充电时硫酸的浓度应不断增大；D项中电池充电时阳极应发生氧化反应。
【巩固】
1.下列有关电池的说法不正确的是(　　)
A．手机上用的锂离子电池属于二次电池
B．铜锌原电池工作时，电子沿外电路从铜电极流向锌电极
C．甲醇燃料电池可把化学能转化为电能
D．锌锰干电池中，锌电极是负极
【答案】　B
【解析】　锂离子电池可以充电，再次使用，属于二次电池，A项正确；铜锌原电池中铜为正极，故电流从铜电极流向锌电极，而电子是由锌电极流向铜电极，B项错；电池的实质即是化学能转化成电能，C项正确；Zn失去电子生成Zn2＋，故作为负极，D项正确。
2．茫茫黑夜中，航标灯为航海员指明了方向。航标灯的电源必须长效、稳定。我国科技工作者研制出以铝合金、Pt Fe合金网为电极材料的海水电池。在这种电池中(　　)
①铝合金是阳极　②铝合金是负极　③海水是电解液
④铝合金电极发生还原反应
A．②③　　　　　　　
　B．②④
C．①②
D．①④
【答案】　A
【解析】　较活泼的铝合金为负极(②对)。Pt Fe合金网为正极，海水是电解液(③对)。负极上发生氧化反应(④错)。
3．关于铅蓄电池的说法正确的是(　　)
A．在放电时，正极发生的反应是：Pb(s)＋SO(aq)===PbSO4(s)＋2e－
B．在放电时，该电池的负极材料是铅板
C．在充电时，电池中硫酸的浓度不断变小
D．在充电时，阳极发生的反应是：PbSO4(s)＋2e－===Pb(s)＋SO(aq)
【答案】　B
【解析】A项中电池放电时正极应发生还原反应，电极反应为：PbO2＋4H＋＋SO＋2e－===PbSO4＋2H2O；C项中电池充电时硫酸的浓度应不断增大；D项中电池充电时阳极应发生氧化反应。
【拔高】
1.某高二化学兴趣小组为了探索铝电极在原电池中的作用，设计并进行了以下一系列实验，实验结果如下。试根据下表中的实验现象回答下列问题：
编号
电极材料
电解质溶液
电流计指针偏转方向
1
Mg、Al
稀盐酸
偏向Al
2
Al、Cu
稀盐酸
偏向Cu
3
Al、石墨
稀盐酸
偏向石墨
4
Mg、Al
NaOH
偏向Mg
5
Al、Zn
浓硝酸
偏向Al
(1)实验1、2中Al所作的电极是否相同？
(2)写出实验3中的电极反应式和电池总反应方程式。
(3)实验4中Al作正极还是作负极？为什么？写出Al电极的电极反应式。
(4)解释实验5中电流计指针偏向Al的原因。
(5)根据实验结果总结：在原电池中金属铝作正极还是作负极受到哪些因素的影响？
【答案】　(1)不同；(2)Al为负极：Al－3e－===Al3＋，石墨为正极：2H＋＋2e－===H2↑，2Al＋6H＋===2Al3＋＋3H2↑；(3)Al作负极，因为Al能与NaOH溶液反应而Mg不能与NaOH溶液反应，Al＋4OH－－3e－===AlO＋2H2O；(4)实验5中由于Al在浓硝酸中发生钝化，所以Zn为负极；(5)与另一电极材料的活泼性、电解质溶液的酸碱性以及电解质溶液的氧化性强弱等因素有关。
【解析】思路点拨：本题学生易只考虑活泼性强的作原电池负极，而易忽略原电池必须是自发的氧化还原反应。一般情况下，较活泼的金属作原电池的负极，根据实验1、2的结果，自然得出1中Al作正极，2中Al作负极。在NaOH溶液中，Al比Mg活泼，作负极。在浓硝酸中由于Al发生钝化，Zn作负极。
2.科学家预言，燃料电池将是21世纪获得电力的重要途径，美国已计划将甲醇燃料电池用于军事目的。一种甲醇燃料电池是采用铂或碳化钨化为电极催化剂，在稀硫酸电解液中直接加入纯化后的甲醇，同时向一个电极通入空气。回答下列问题：
(1)这种电池放电时发生的化学反应方程式是_____________________________。
(2)此电池的正极发生的电极反应式是________，负极发生的电极反应式是__________。
(3)电解液中的H＋向________极移动，向外电路释放电子的电极是________。
(4)比起直接燃烧燃料产生电力，使用燃料电池有许多优点，其中主要有两点：首先是燃料电池的能量转化效率高，其次是________。
【答案】(1)2CH3OH＋3O2===2CO2＋4H2O
(2)3O2＋12H＋＋12e－===6H2O　2CH3OH＋2H2O－12e－===2CO2＋12H＋(3)正　负极　(4)对环境无污染
【解析】　甲醇燃料电池实质就是利用CH3OH燃料在氧气中反应来提供电能。CH3OH在负极发生氧化反应，电极反应式为2CH3OH＋2H2O－12e－===2CO2＋12H＋；氧气在正极反应：3O2＋12H＋＋12e－===6H2O，两反应式相加即得总反应式。在电池中，负极释放出电子移动到正极上，故向外电路释放电子的电极为负极。在原电池的内电路中，阳离子向正极移动，故H＋向正极移动。甲醇反应产物为CO2和H2O，对环境无污染。
课程小结
本堂课主要进行了原电池和化学电源的工作原理
课后作业
【基础】
1.由A、B、C、D四种金属按下表中装置图进行实验。
装置
INCLUDEPICTURE
"../../../4-6.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-6.TIF"
\
MERGEFORMATINET
INCLUDEPICTURE
"../../../4-7.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-7.TIF"
\
MERGEFORMATINET
INCLUDEPICTURE
"../../../4-8.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-8.TIF"
\
MERGEFORMATINET
现象
金属A不断溶解，生成二价离子
C的质量增加
A上有气泡产生
根据实验现象回答下列问题：
(1)装置甲中负极的电极反应式是_________________________。
(2)装置乙中正极的电极反应式_________________________。
(3)装置丙中溶液的pH________(填“变大”“变小”或“不变”)。
(4)四种金属活泼性由强到弱的顺序是_____________________________。
【答案】　(1)A－2e－===A2＋(2)Cu2＋＋2e－===Cu(3)变大　(4)D>A>B>C
【解析】　甲、乙、丙均为原电池装置，依据原电池原理，甲中A不断溶解，则A为负极、B为正极，活泼性：A>B，乙中C极增重，即析出Cu，则B为负极，活泼性：B>C，丙中A上有气体即H2产生，则A为正极，活泼性：D>A，随着H＋的消耗，pH变大。
2．下列说法正确的是(　　)
A．原电池是把电能转化为化学能的装置
B．原电池中电子流出的一极是正极，发生氧化反应
C．原电池的两极发生的反应均为氧化还原反应
D．形成原电池后，原电池中的阳离子向正极移动
【答案】　D
【解析】　原电池是把化学能转化为电能的装置，电子流出的一极是负极，负极发生氧化反应，电解质溶液中的阴离子向负极移动；电子流进的一极是正极，正极发生还原反应，电解质溶液中的阳离子向正极移动。
3．电池是人类生产和生活中的重要能量来源，各式各样电池的发明是化学对人类的一项重大贡献。下列有关电池的叙述正确的是(　　)
A．锌锰干电池工作一段时间后碳棒变细
B．氢氧燃料电池可将热能直接转变为电能
C．氢氧燃料电池工作时氢气在负极被氧化
D．太阳能电池的主要材料是高纯度的二氧化硅
【答案】　C
【解析】　因为锌锰干电池中锌棒为负极，锌棒变细，碳棒不变，故A错；原电池是将化学能直接转变为电能，所以B错；氢氧燃料电池负极反应为H2－2e－===2H＋，所以C正确；太阳能电池的主要材料是硅，D错。
4．铅蓄电池是化学电源，其电极材料分别是Pb和PbO2，电解质为稀硫酸，工作(放电)时该电池的总反应：Pb＋PbO2＋2H2SO4===2PbSO4＋2H2O。试根据上述情况判断：
(1)蓄电池的负极材料是________。
(2)工作时，正极反应为_______________________________________________。
(3)工作时，电解质溶液的pH________(填“增大”、“减小”或“不变”)。
(4)工作时，电解质溶液中阴离子移向________极。
(5)电流方向从________极流向________极。
【答案】(1)Pb
(2)PbO2＋SO＋4H＋＋2e－===PbSO4＋2H2O
(3)增大　(4)负　(5)正　负
【解析】　蓄电池工作时，起原电池作用，题中各小题概括叙述了蓄电池放电时所涉及的各个方面。根据原电池原理，负极发生氧化反应，元素化合价升高，所以Pb为负极；正极发生还原反应，元素化合价降低，从总反应式可知，PbO2是氧化剂，即正极反应：PbO2＋SO＋4H＋＋2e－===PbSO4＋2H2O；从正极反应或电池的总反应可知H2SO4参加了反应，H＋转变成H2O，所以溶液pH增大；原电池工作时溶液中阴离子移向负极，阳离子移向正极；电流方向与电子移动方向相反，从正极沿导线流向负极。
【巩固】
1.利用反应Zn＋2FeCl3===ZnCl2＋2FeCl2设计一个原电池。画出实验装置图，并指出正极材料为________，电极反应式为_______________________；负极材料为________，电极反应式为
。
【答案】　(实验装置图如下)Pt(或石墨)　2Fe3＋＋2e－===2Fe2＋　Zn　Zn－2e－===Zn2＋
INCLUDEPICTURE
"../../../4-11.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-11.TIF"
\
MERGEFORMATINET
【解析】一般来说，自发的氧化还原反应都可以设计成相应的原电池。具体设计时，先将氧化还原反应拆分为两个半反应(即氧化反应和还原反应)，然后根据构成原电池的条件，选择合适的电极材料及适宜的电解质溶液，将两电极用导线连接插入电解质溶液形成闭合回路，即可成功设计原电池。将Zn＋2FeCl3===ZnCl2＋2FeCl2拆分为：Zn－2e－===Zn2＋(氧化反应)和2Fe3＋＋2e－===2Fe2＋(还原反应)；结合原电池的电极反应特点分析可知，该电池的负极应用锌，则正极所用材料活泼性应比锌弱，为保证Fe3＋在正极得电子，则电解质溶液为FeCl3等易溶的铁盐溶液。
2.控制合适的条件，将反应2Fe3＋＋2I－===2Fe2＋＋I2设计成如下图所示的原电池。下列判断不正确的是(　　)
INCLUDEPICTURE
"../../../4-14.TIF"
\
MERGEFORMAT
INCLUDEPICTURE
"G://教研中心文件/暑.秋季课程研发材料/化学暑期课程制作/4-14.TIF"
\
MERGEFORMATINET
甲　　　　　乙
A．反应开始时，乙中石墨电极上发生氧化反应
B．反应开始时，甲中石墨电极上Fe3＋被还原
C．电流计读数为零时，反应达到化学平衡状态
D．电流计读数为零后，在甲中溶入FeCl2固体，乙中石墨电极为负极
【答案】　D
【解析】　反应开始后，乙中石墨电极上发生的反应为2I－－2e－===I2，为氧化反应，A说法正确。甲中石墨电极上发生的反应为2Fe3＋＋2e－===2Fe2＋，Fe3＋被还原，B正确。电流计读数为零时，反应达到化学平衡状态，C正确。电流计读数为零(反应达到化学平衡状态)后，在甲中溶入FeCl2固体，则平衡向逆反应方向移动，I2被还原，乙中的石墨电极为正极，D错误。故选D。
3．一种甲醇、氧气和强碱溶液作电解质的新型手机电池，可连续使用一个月，其电池反应为：2CH3OH＋3O2＋4OH－===2CO＋6H2O，则有关说法正确的是(　　)
A．放电时CH3OH参与反应的电极为正极
B．放电时负极的电极反应为CH3OH＋8OH－－6e－===CO＋6H2O
C．标准状况下，通入5.6
L
O2并完全反应后，有0.5
mol电子转移
D．放电一段时间后，通入氧气的电极附近溶液的pH降低
【答案】　B
【解析】　从电池反应可知，CH3OH为原电池的负极，A选项错误；正极反应为：O2＋2H2O＋4e－===4OH－，标准状况下，5.6
L
O2为0.25
mol，转移电子为1
mol，C选项错误；从正极反应可以看出，正极附近溶液OH－浓度增大，pH升高，D选项错误。
【拔高】
1.一个原电池反应的离子方程式是Zn＋Cu2＋===Zn2＋＋Cu，该原电池的正确组成是(　　)
A
B
C
D
正极
Zn
Cu
Cu
Zn
负极
Cu
Zn
Zn
Cu
电解质溶液
CuCl2溶液
H2SO4溶液
CuSO4溶液
CuCl2溶液
【答案】　C
【解析】　本题考查原电池的组成。活泼金属为负极，且能与电解质溶液发生自发的氧化还原反应。
2.不久前，美国一个海军航空站安装了一台250
kW的MCFC型燃料电池。该电池可同时供应电和蒸气，其燃料为H2，电解质为熔融的K2CO3，工作温度为600～800
℃。已知该电池的总反应为2H2＋O2===2H2O，负极反应为H2＋CO－2e－===H2O＋CO2。下列推断正确的是(　　)
A．正极反应为4OH－－4e－===O2＋2H2O
B．放电时，CO向负极移动
C．电池供应1
mol水蒸气，转移的电子的物质的量4
mol
D．放电时，CO向正极移动
【答案】　B
【解析】　正极反应是氧化剂得电子的反应，A项错；原电池中，阴离子向负极移动，B项正确，D项错；电池提供1
mol水蒸气，转移的电子的物质的量为2
mol，C项错。
