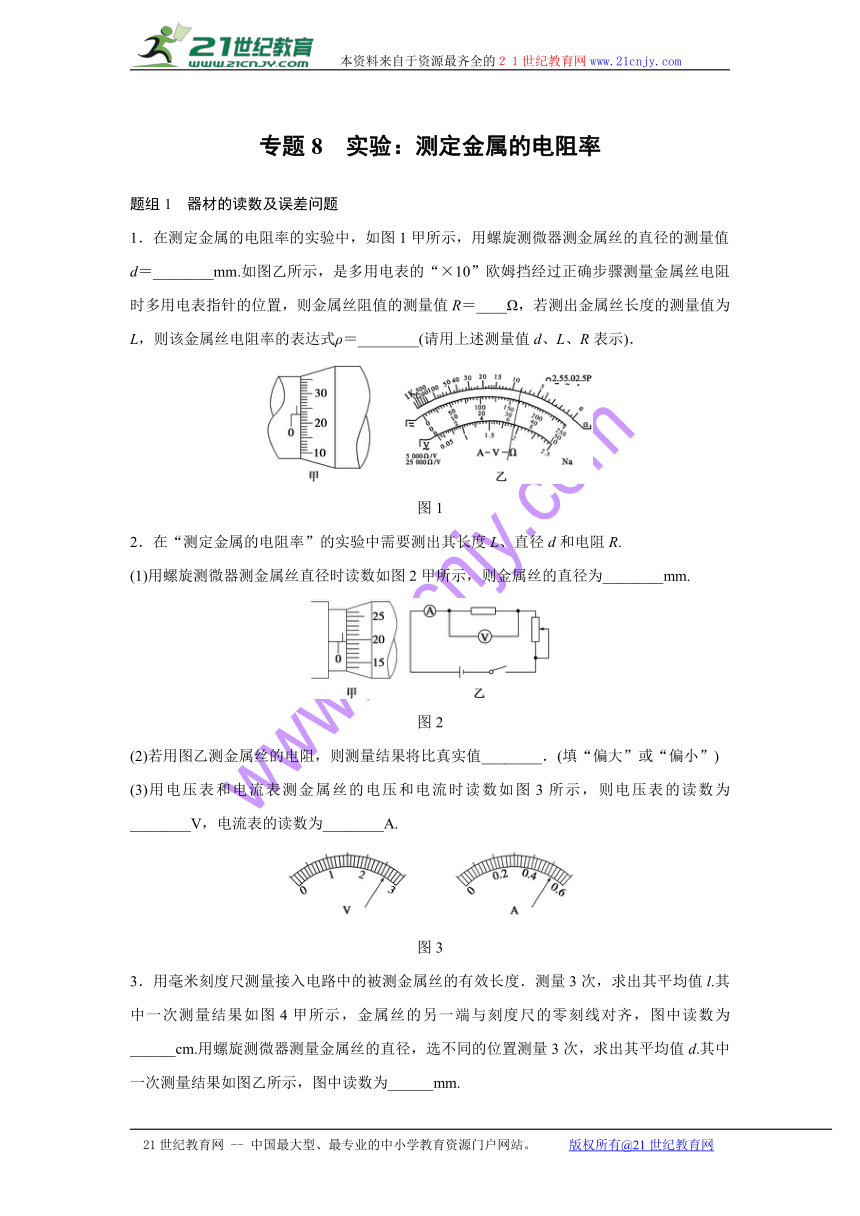

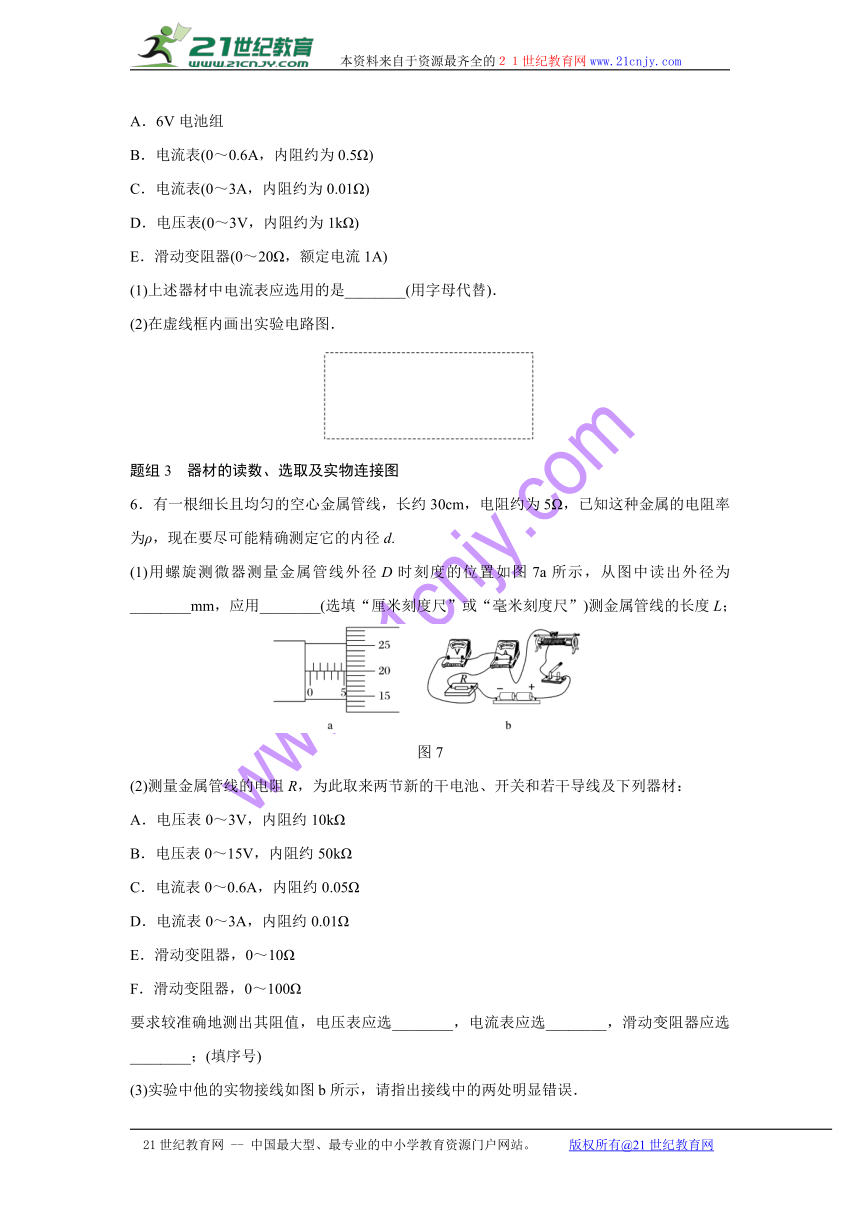

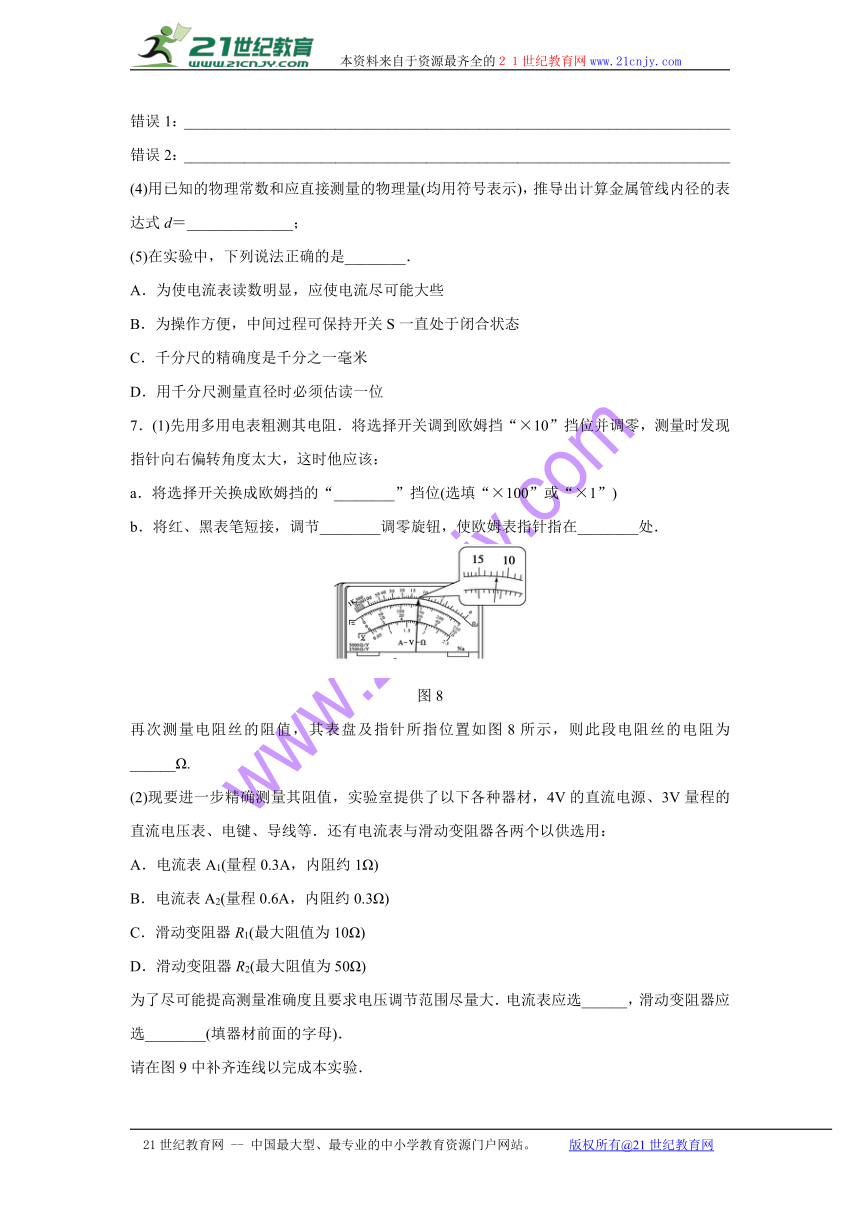

资源简介 专题8 实验:测定金属的电阻率题组1 器材的读数及误差问题1.在测定金属的电阻率的实验中,如图1甲所示,用螺旋测微器测金属丝的直径的测量值d=________mm.如图乙所示,是多用电表的“×10”欧姆挡经过正确步骤测量金属丝电阻时多用电表指针的位置,则金属丝阻值的测量值R=____Ω,若测出金属丝长度的测量值为L,则该金属丝电阻率的表达式ρ=________(请用上述测量值d、L、R表示).图12.在“测定金属的电阻率”的实验中需要测出其长度L、直径d和电阻R.(1)用螺旋测微器测金属丝直径时读数如图2甲所示,则金属丝的直径为________mm.图2(2)若用图乙测金属丝的电阻,则测量结果将比真实值________.(填“偏大”或“偏小”)(3)用电压表和电流表测金属丝的电压和电流时读数如图3所示,则电压表的读数为________V,电流表的读数为________A.21世纪教育网版权所有图33.用毫米刻度尺测量接入电路中的被测金属丝的有效长度.测量3次,求出其平均值l.其中一次测量结果如图4甲所示,金属丝的另一端与刻度尺的零刻线对齐,图中读数为______cm.用螺旋测微器测量金属丝的直径,选不同的位置测量3次,求出其平均值d.其中一次测量结果如图乙所示,图中读数为______mm.21教育网图4图5采用图5所示的电路测量金属丝的电阻.电阻的测量值比真实值______(填“偏大”或“偏小”).最后由公式ρ=________计算出金属丝的电阻率(用直接测量的物理量表示).题组2 器材的选取及电路原理图4.在“测定金属的电阻率”的实验中,待测金属丝的电阻Rx约为5Ω.实验室备有下列实验器材:A.电压表V1(量程0~3V,内阻约为15kΩ)B.电压表V2(量程0~15V,内阻约为75kΩ)C.电流表A1(量程0~3A,内阻约为0.2Ω)D.电流表A2(量程0~0.6A,内阻约为11Ω)E.变阻器R1(0~100Ω,0.6A)F.变阻器R2(0~2000Ω,0.1A)G.电池组E(电动势为3V,内阻约为0.3Ω)H.开关S,导线若干(1)为提高实验精确度,减小实验误差,应选用的实验器材有________(填选项前的字母).(2)若用毫米刻度尺测得金属丝长度为60.00cm,用螺旋测微器测得金属丝的直径及两电表的示数如图6所示,则金属丝的直径为______mm,电阻值为______Ω.图65.在“测定金属的电阻率”的实验中,若粗估金属丝的电阻Rx约3Ω,为减小误差,要求金属丝发热功率P<0.75W,备有的部分仪器有:www.21-cn-jy.comA.6V电池组B.电流表(0~0.6A,内阻约为0.5Ω)C.电流表(0~3A,内阻约为0.01Ω)D.电压表(0~3V,内阻约为1kΩ)E.滑动变阻器(0~20Ω,额定电流1A)(1)上述器材中电流表应选用的是________(用字母代替).(2)在虚线框内画出实验电路图.题组3 器材的读数、选取及实物连接图6.有一根细长且均匀的空心金属管线,长约30cm,电阻约为5Ω,已知这种金属的电阻率为ρ,现在要尽可能精确测定它的内径d.2·1·c·n·j·y(1)用螺旋测微器测量金属管线外径D时刻度的位置如图7a所示,从图中读出外径为________mm,应用________(选填“厘米刻度尺”或“毫米刻度尺”)测金属管线的长度L;图7(2)测量金属管线的电阻R,为此取来两节新的干电池、开关和若干导线及下列器材:A.电压表0~3V,内阻约10kΩB.电压表0~15V,内阻约50kΩC.电流表0~0.6A,内阻约0.05ΩD.电流表0~3A,内阻约0.01ΩE.滑动变阻器,0~10ΩF.滑动变阻器,0~100Ω要求较准确地测出其阻值,电压表应选________,电流表应选________,滑动变阻器应选________;(填序号)21·cn·jy·com(3)实验中他的实物接线如图b所示,请指出接线中的两处明显错误.错误1:________________________________________________________________________错误2:________________________________________________________________________(4)用已知的物理常数和应直接测量的物理量(均用符号表示),推导出计算金属管线内径的表达式d=______________;【来源:21·世纪·教育·网】(5)在实验中,下列说法正确的是________.A.为使电流表读数明显,应使电流尽可能大些B.为操作方便,中间过程可保持开关S一直处于闭合状态C.千分尺的精确度是千分之一毫米D.用千分尺测量直径时必须估读一位7.(1)先用多用电表粗测其电阻.将选择开关调到欧姆挡“×10”挡位并调零,测量时发现指针向右偏转角度太大,这时他应该:21·世纪*教育网a.将选择开关换成欧姆挡的“________”挡位(选填“×100”或“×1”)b.将红、黑表笔短接,调节________调零旋钮,使欧姆表指针指在________处.图8再次测量电阻丝的阻值,其表盘及指针所指位置如图8所示,则此段电阻丝的电阻为______Ω.(2)现要进一步精确测量其阻值,实验室提供了以下各种器材,4V的直流电源、3V量程的直流电压表、电键、导线等.还有电流表与滑动变阻器各两个以供选用:A.电流表A1(量程0.3A,内阻约1Ω)B.电流表A2(量程0.6A,内阻约0.3Ω)C.滑动变阻器R1(最大阻值为10Ω)D.滑动变阻器R2(最大阻值为50Ω)为了尽可能提高测量准确度且要求电压调节范围尽量大.电流表应选______,滑动变阻器应选________(填器材前面的字母).2-1-c-n-j-y请在图9中补齐连线以完成本实验.图9题组4 测定金属电阻率综合问题分析8.图10甲是“用伏安法测量金属丝电阻率ρ”的实验电路图. 图10(1)用螺旋测微器测得金属丝直径d如图乙所示,可读出d=________m.(2)闭合开关,调节P的位置,读出MP的长度为x时电压表和电流表的示数,算出对应的电阻R,利用多组数据绘出如图丙所示的R-x图象,可得该图线的斜率k=________Ω/m.(3)利用图线的斜率k、金属丝的直径d,得到金属丝电阻率的表达式为ρ=________.(4)甲图中的a导线从电流表的“0.6A”接线柱改接于电流表的“-”接线柱上,可以测量电源的电动势和内阻.闭合开关,调节P的位置,读出多组电压表和电流表的示数,把实验得到的数据绘成如图丁所示的U-I图象,得出电源的电动势E=________V;若R0=2.0Ω,则电源的内阻r=________Ω.21*cnjy*com图119.某同学通过实验测量一种合金的电阻率.(1)用螺旋测微器测量合金丝的直径.为防止读数时测微螺杆发生转动,读数前应先旋紧图11所示的部件______(选填“A”、“B”、“C”或“D”).从图中的示数可读出合金丝的直径为________mm.【出处:21教育名师】(2)图12所示是测量合金丝电阻的电路,相关器材的规格已在图中标出.合上开关,将滑动变阻器的滑片移到最左端的过程中,发现电压表和电流表的指针只在图示位置发生很小的变化.由此可以推断:电路中______(选填图中表示接线柱的数字)之间出现了________(选填“短路”或“断路”).21教育名师原创作品图12(3)在电路故障被排除后,调节滑动变阻器,读出电压表和电流表的示数分别为2.23V和38mA,由此,该同学算出接入电路部分的合金丝的阻值为58.7Ω.为了更准确地测出合金丝的阻值,在不更换实验器材的条件下,对实验应作怎样的改进?请写出两条建议.详解答案1.(1)0.730 90 解析 由螺旋测微器的主尺读数为0.5 mm,可动刻度为23.0×0.01 mm,所以螺旋测微器的读数为0.5 mm+23.0×0.01 mm=0.730 mm.多用电表的指针指在了9,挡位为×10,所以读数为90 Ω,由电阻定律可推导电阻率的表达式为ρ=.21*cnjy*com2.(1)0.696(0.695~0.698均对) (2)偏小 (3)2.60 0.52解析 (1)螺旋测微器的读数为(0.5+0.01×19.6) mm=0.696 mm(0.695 mm~0.698 mm均对).(2)图乙中电流表采用外接法,故测量值偏小.(3)电压表精度为0.1 V,其读数为2.60 V;电流表精度为0.02 A,其读数为0.52 A.3.24.12(24.10~24.14都对) 0.518(0.516~0.519都对) 偏小 解析 长度测量需要估读到分度值的下一位,刻度尺分度值为1 mm,所以金属丝的长度为24.12 cm螺旋测微器的分度值为0.01 mm,所以金属丝的直径为0.5 mm+1.8×0.01 mm=0.518 mm采用题图所示的电路测量金属丝的电阻,测量值实质等于电压表与金属丝并联等效电阻值,所以电阻的测量值比真实值偏小.由R=,R=,S=联立解得ρ=.4.(1)ADEGH (2)0.635(0.633~0.637均可) 2.4解析 此题涉及电学实验“测定金属的电阻率”.因为电源的电动势只有3 V,所以选择3 V量程的电压表V1即可,则回路中的最大电流约为I=≈0.6 A,所以选择0.6 A量程的电流表A2即可.因为待测电阻只有5 Ω,选择最大电阻为100 Ω的变阻器R1即可.故实验选用的器材有ADEGH.金属丝的直径由螺旋测微器可得:0.5 mm+0.01 mm×13.5=0.635 mm.电压表读数为1.20 V,电流表读数为0.50 A,故电阻大小为R==2.4 Ω.5.(1)B (2)见解析图解析 (1)金属丝的电阻约为3 Ω,要求发热功率P<0.75 W,则电流I<0.5 A,应选择与之比较接近量程的电流表,若选择3 A量程的电流表,则其指针偏转为表盘刻度的,势必造成读数上的误差较大,故选B;(2)滑动变阻器的电阻调节范围较小,无法达到限流的作用,故将滑动变阻器采用分压式接法较好,金属丝的电阻约为电流表内阻的6倍,电压表内阻约为金属丝电阻的333倍,故电流表分压作用较大,因此采用电流表外接法.实验电路图如图所示.6.(1)5.200 毫米刻度尺 (2)A C E(3)导线连接在滑动变阻器的滑片上 采用了电流表内接法(4) (5)D解析 (1)螺旋测微器的读数为:D=5 mm+20.0×0.01 mm=5.200 mm;测量30 cm金属管长度时应用毫米刻度尺来测量.(2)由于两节干电池的电动势为3 V,所以电压表应选A;由于通过金属管的最大电流为Im== A=0.6 A,所以电流表应选C.为了较准确地测出其阻值,滑动变阻器应选E.(3)由于待测金属管阻值远小于电压表内阻,所以电流表应用外接法,连线图中的两处明显错误分别是:错误1:导线连接在滑动变阻器的滑片上;错误2:采用了电流表内接法.(4)设金属管线内径为d,根据电阻定律应有:R=,又R=,联立可得:d=(5)由金属的电阻率随温度的升高而增大可知,通过待测金属管线的电流不能太大,所以A错误;为减小温度的影响,中间过程应断开开关,所以B错误;千分尺的精确度是0.01 mm,即应精确到毫米,所以C错误;千分尺读数时必须估读一位,即估读到0.001 mm,所以D正确.21cnjy.com7.(1)a.×1 b.欧姆 右边的0刻度线(“Ω”的0刻度线) 12(2)A C 实物连线见解析图 解析 (1)欧姆表指针偏转角过大,说明倍率选的过大,所以应该改用小倍率,故应选“×1”的倍率;选挡之后应该重新调零,两个表笔应该对接,调整欧姆旋钮,使指针指在右边的0刻度线上(“Ω”的0刻度线上),www-2-1-cnjy-com根据指针的位置,电阻值应为:12×1 Ω=12 Ω(2)电源电动势为4 V,所以电阻中电流最大为 A=0.33 A,所以电流表应选A.为了尽可能提高测量精确度且要求电压调节范围尽量大,所以滑动变阻器应选用小电阻,采用分压式接法.故电路应为电流表外接,滑动变阻器为分压式接法,实物连线如图所示:8.(1)3.95×10-4 (2)10 (3)k (4)2.80 1.0解析 (1)螺旋测微器读数为0 mm+39.5×0.01 mm=0.395 mm=3.95×10-4 m.(2)图线的斜率k==10 Ω/m.(3)由电阻定律R=ρ=可知,电阻率ρ==k.(4)由图示图象可知,电源电动势E=2.80 V,图象斜率的绝对值k== Ω=3 Ω,R0=2.0 Ω,k=R0+r,则r=1.0 Ω.【来源:21cnj*y.co*m】9.(1)B 0.410 (2)7、8、9 断路(3)电流表改为内接;测量多组电流和电压值,计算出电阻的平均值.(或测量多组电流和电压值,用图象法求电阻值)【版权所有:21教育】解析 (1)螺旋测微器读数时应先将锁紧装置锁紧,即旋紧B.螺旋测微器的示数为(0+41.0×0.01) mm=0.410 mm.(2)电压表的示数不为0,电流表的示数几乎为0,说明连接两电表的电路是导通的.而滑动变阻器几乎不起作用,说明线路电阻很大,故可判断7、8、9间断路.(3)由题知≈0.005<≈0.020,说明电流表的分压作用不显著,故可将电流表改为内接,并测出多组U、I值,求出Rx后,再取平均值作为实验结果. 展开更多...... 收起↑ 资源预览
