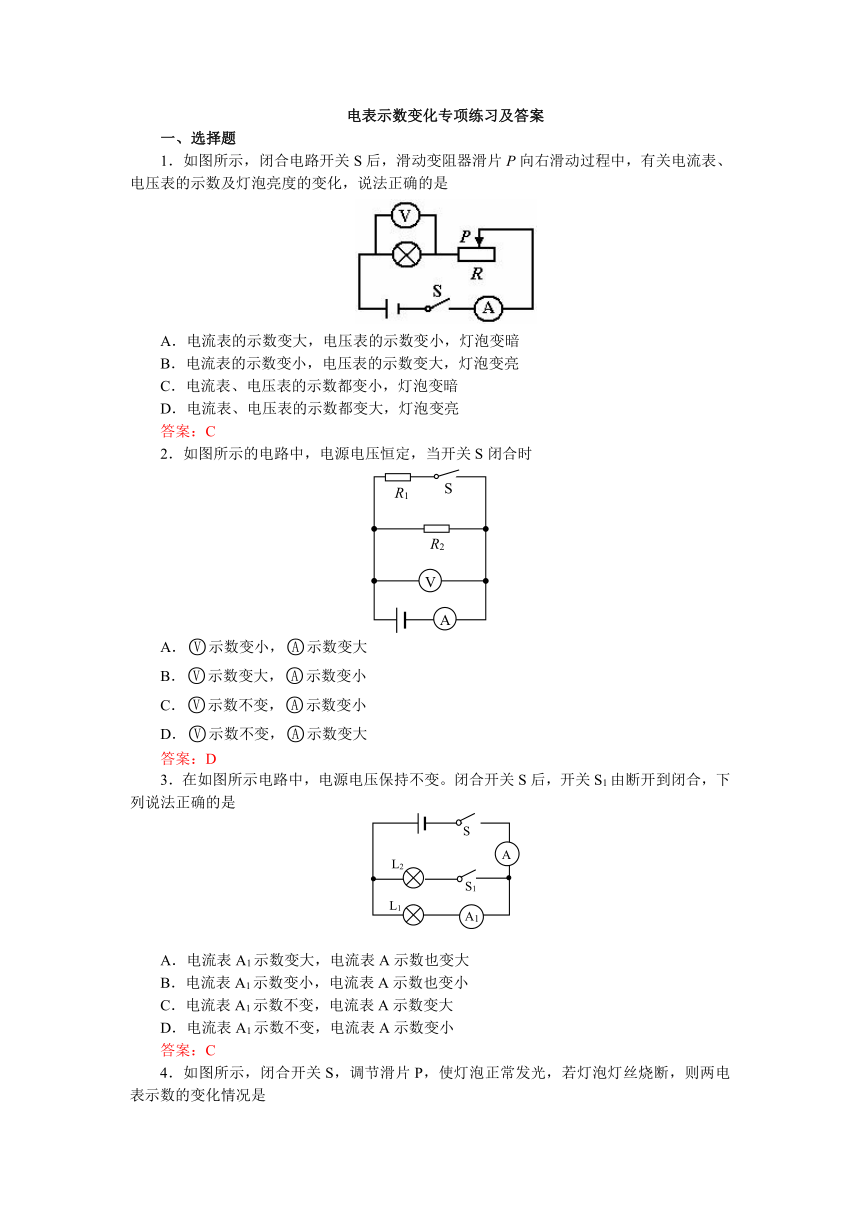

电表示数变化专项练习及答案
一、选择题
1．如图所示，闭合电路开关S后，滑动变阻器滑片P向右滑动过程中，有关电流表、电压表的示数及灯泡亮度的变化，说法正确的是
A．电流表的示数变大，电压表的示数变小，灯泡变暗
B．电流表的示数变小，电压表的示数变大，灯泡变亮
C．电流表、电压表的示数都变小，灯泡变暗
D．电流表、电压表的示数都变大，灯泡变亮
答案：C
2．如图所示的电路中，电源电压恒定，当开关S闭合时
A．示数变小，示数变大
B．示数变大，示数变小
C．示数不变，示数变小
D．示数不变，示数变大
答案：D
3．在如图所示电路中，电源电压保持不变。闭合开关S后，开关S1由断开到闭合，下列说法正确的是
A．电流表A1示数变大，电流表A示数也变大
B．电流表A1示数变小，电流表A示数也变小
C．电流表A1示数不变，电流表A示数变大
D．电流表A1示数不变，电流表A示数变小
答案：C

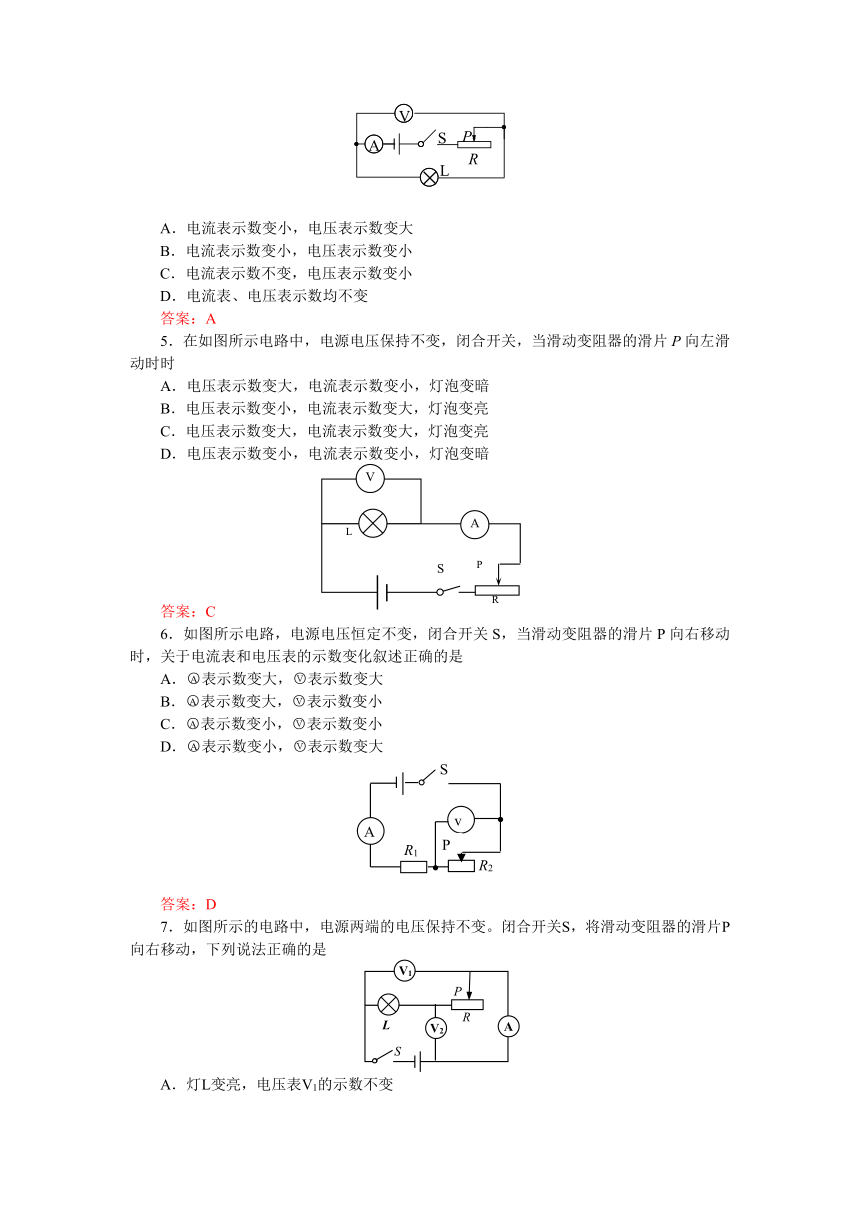

4．如图所示，闭合开关S，调节滑片P，使灯泡正常发光，若灯泡灯丝烧断，则两电表示数的变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数变小
C．电流表示数不变，电压表示数变小
D．电流表、电压表示数均不变
答案：A
5．在如图所示电路中，电源电压保持不变，闭合开关，当滑动变阻器的滑片P向左滑动时时
A．电压表示数变大，电流表示数变小，灯泡变暗
B．电压表示数变小，电流表示数变大，灯泡变亮
C．电压表示数变大，电流表示数变大，灯泡变亮
D．电压表示数变小，电流表示数变小，灯泡变暗
答案：C
6．如图所示电路，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，关于电流表和电压表的示数变化叙述正确的是
A．表示数变大，表示数变大
B．表示数变大，表示数变小
C．表示数变小，表示数变小
D．表示数变小，表示数变大
答案：D
7．如图所示的电路中，电源两端的电压保持不变。闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是
A．灯L变亮，电压表V1的示数不变
B．灯L变亮，电压表V2的示数变小
C．电流表A的示数变小，电压表V1的示数变大
D．电流表A的示数变小，电压表V2的示数变大
答案：D

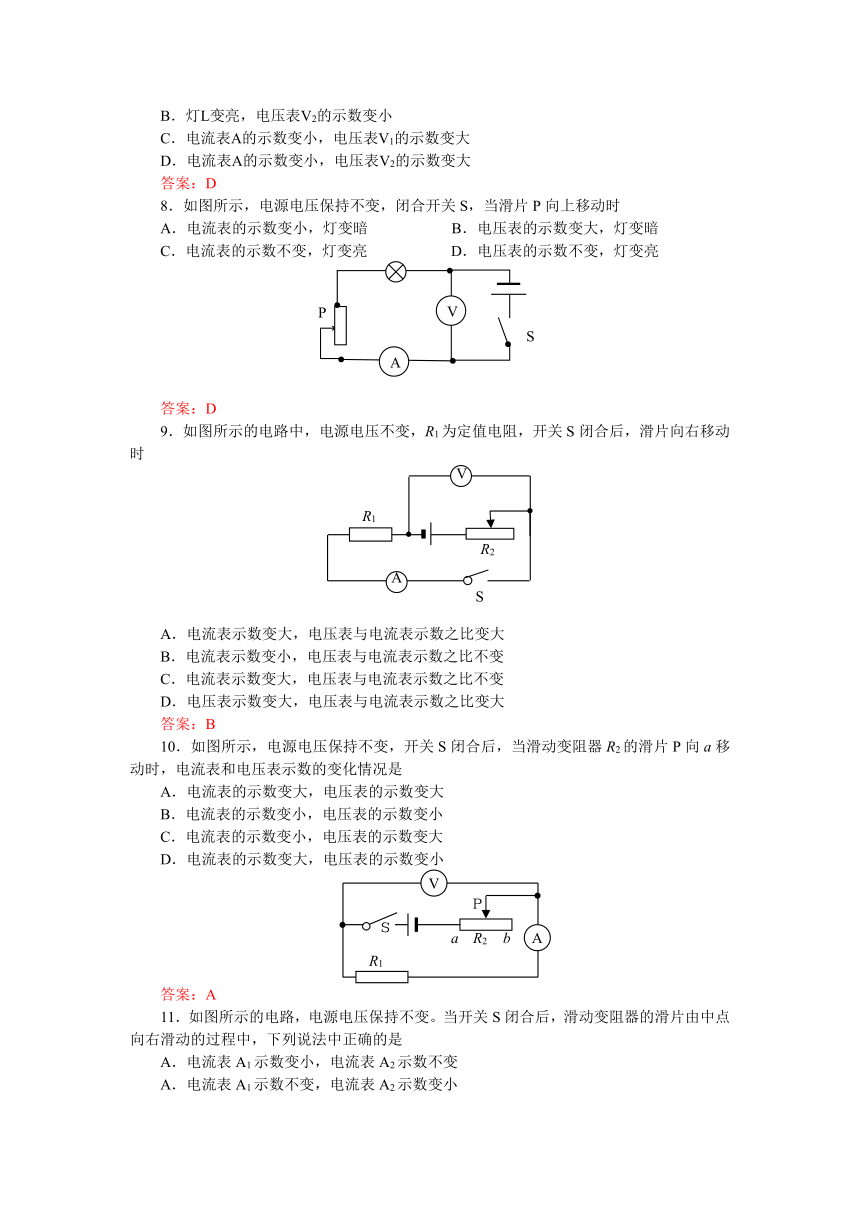

8．如图所示，电源电压保持不变，闭合开关S，当滑片P向上移动时
A．电流表的示数变小，灯变暗 B．电压表的示数变大，灯变暗
C．电流表的示数不变，灯变亮 D．电压表的示数不变，灯变亮
答案：D
9．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时
A．电流表示数变大，电压表与电流表示数之比变大
B．电流表示数变小，电压表与电流表示数之比不变
C．电流表示数变大，电压表与电流表示数之比不变
D．电压表示数变大，电压表与电流表示数之比变大
答案：B
10．如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R2的滑片P向a移动时，电流表和电压表示数的变化情况是
A．电流表的示数变大，电压表的示数变大
B．电流表的示数变小，电压表的示数变小
C．电流表的示数变小，电压表的示数变大
D．电流表的示数变大，电压表的示数变小
答案：A

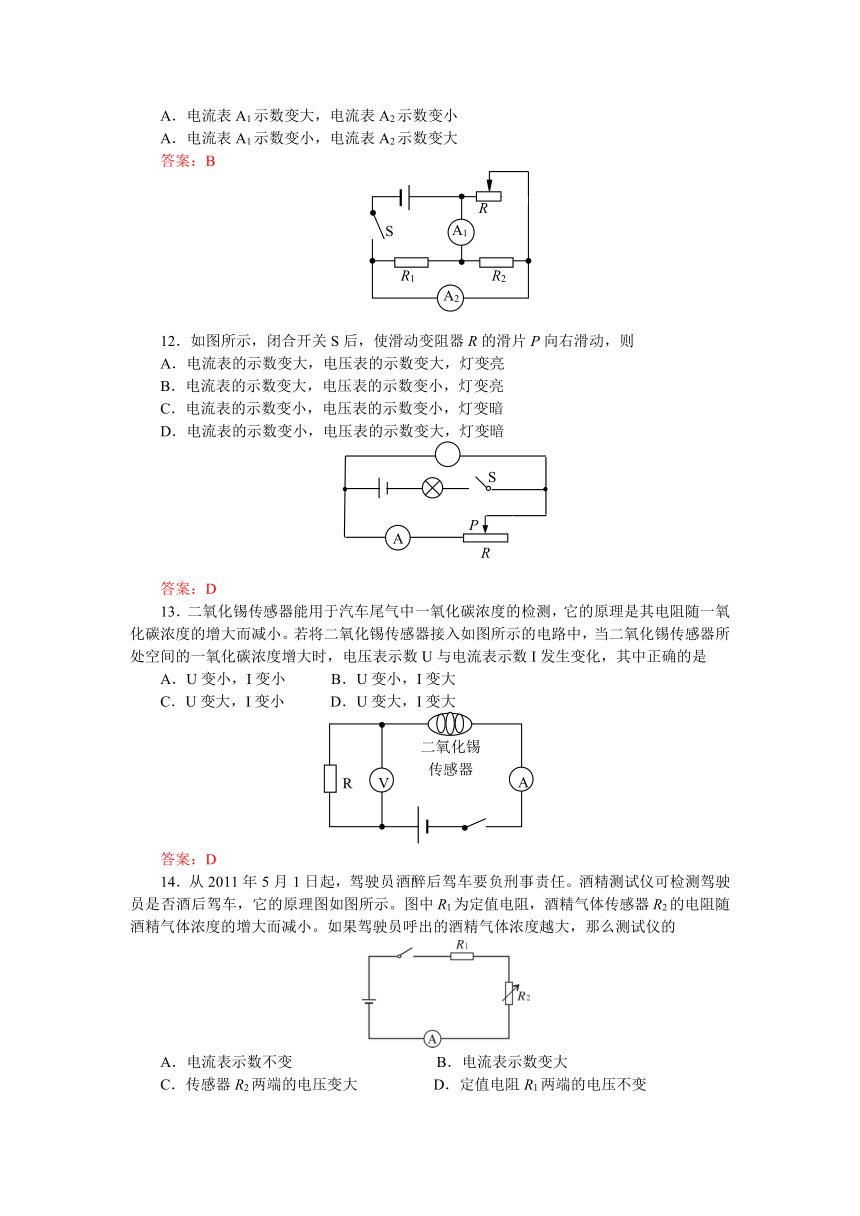

11．如图所示的电路，电源电压保持不变。当开关S闭合后，滑动变阻器的滑片由中点向右滑动的过程中，下列说法中正确的是
A．电流表A1示数变小，电流表A2示数不变
A．电流表A1示数不变，电流表A2示数变小
A．电流表A1示数变大，电流表A2示数变小
A．电流表A1示数变小，电流表A2示数变大
答案：B
12．如图所示，闭合开关S后，使滑动变阻器R的滑片P向右滑动，则
A．电流表的示数变大，电压表的示数变大，灯变亮
B．电流表的示数变大，电压表的示数变小，灯变亮
C．电流表的示数变小，电压表的示数变小，灯变暗
D．电流表的示数变小，电压表的示数变大，灯变暗
答案：D
13．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其电阻随一氧化碳浓度的增大而减小。若将二氧化锡传感器接入如图所示的电路中，当二氧化锡传感器所处空间的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是
A．U变小，I变小 B．U变小，I变大
C．U变大，I变小 D．U变大，I变大
答案：D
14．从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，它的原理图如图所示。图中R1为定值电阻，酒精气体传感器R2的电阻随酒精气体浓度的增大而减小。如果驾驶员呼出的酒精气体浓度越大，那么测试仪的
A．电流表示数不变 B．电流表示数变大
C．传感器R2两端的电压变大 D．定值电阻R1两端的电压不变
答案：B

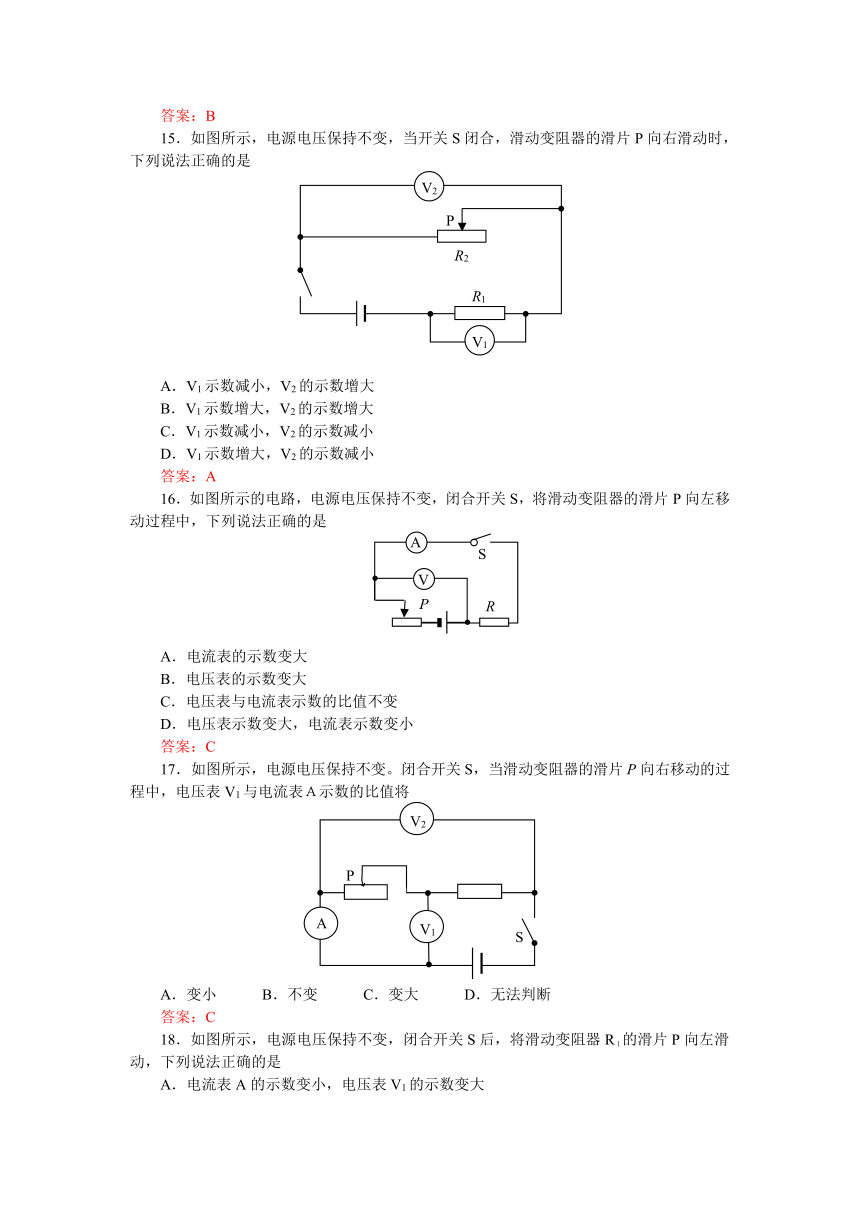

15．如图所示，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右滑动时，下列说法正确的是
A．V1示数减小，V2的示数增大
B．V1示数增大，V2的示数增大
C．V1示数减小，V2的示数减小
D．V1示数增大，V2的示数减小
答案：A
16．如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中，下列说法正确的是
A．电流表的示数变大
B．电压表的示数变大
C．电压表与电流表示数的比值不变
D．电压表示数变大，电流表示数变小
答案：C
17．如图所示，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P向右移动的过程中，电压表V1与电流表Ａ示数的比值将
A．变小 B．不变 C．变大 D．无法判断
答案：C
18．如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R１的滑片P向左滑动，下列说法正确的是
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V1的示数不变
C．电压表V1与电压表V2的示数之和不变
D．电压表V2与电流表A的示数之比不变
答案：B
19．如图所示电路，电源电压不变。闭合开关后，当滑动变阻器的滑片P向右滑动时
A．两表的示数都减小
B．两表的示数都不变
C．电压表的示数不变，电流表的示数减小
D．电压表示数减小，电流表示数增大
答案：C
20．如图所示，闭合开关S后，当滑动变阻器的滑片P向上滑动时，各电表示数变化正确的是
A．电流表和电压表的示数均变小
B．电流表和电压表的示数均变大
C．电流表示数变大、电压表的示数不变
D．电流表示数变小、电压表的示数不变
答案：D
21．如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是
A．电压表V的示数不变，电流表A2的示数变大
B．电压表V的示数变大，电流表A2示数变小
C．电压表V的示数与电流表A1的示数的比值变小
D．电压表V的示数与电流表A2的示数的比值变大
答案：D
22．在如图所示的电路中，电源电压不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表示数变化情况是
A．的示数变小，的示数不变，的示数变小
B．的示数变大，的示数变大，的示数变小
C．的示数变小，的示数不变，的示数变大
D．的示数变大，的示数变小，的示数变大
答案：C
23．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器滑片向左移动时
A．灯泡L1亮度不变，L2变亮
B．电流表示数变小，电压表示数不变
C．电流表示数不变，电压表示数变大
D．电流表、电压表示数均不变[来源:学科网ZXXK]
答案：C
24．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是
A．L1亮度不变，电流表示数变小 B．L1亮度不变，电流表示数不变
C．L1的亮度增大，电流表示数不变 D．L1亮度增大，电流表示数变小
答案：A
25．如图所示的电路中，电源电压恒定。闭合开关S后，滑动变阻器滑片P自a向b移动的过程中
A．电流表A的示数变小，电压表V1的示数不变 B．电流表A的示数变大，电压表V2的示数变小
C．电压表V1的示数与电流表A的示数之比变小 D．电压表V2的示数与电流表A的示数之比变大
答案：D
26．如图为小科设计的遮光感烟探测器部分工作原理图，在一个外部光线无法进入的烟室中，装有一个激光发生器及带有一感光电阻（R0）的电路，R为定值电阻，电源电压恒定；当烟雾进入烟室后，激光被烟雾遮挡而使感光电阻的阻值发生变化．当烟雾达到某一浓度时，探测器便会发出警报．已知光照越强，感光电阻阻值越小，反之则越大．当烟雾进入烟室并越来越浓时，则
A．电路的总电阻逐渐变小　　B．电压表的示数逐渐变大　　
C．电流表的示数逐渐变大　　D．R消耗的功率逐渐变大
答案：B
27．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片P向右移动过程中
A．电压表V示数不变，电压表V与电流表A2示数比值变大
B．电压表V示数变小，R1与R2两端的电压之比变小
C．电流表A2示数不变，电路的总电阻变小
D．电流表A1示数变小，电路消耗的总功率变小
答案：D
28．如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片滑动时，发现电流表A1的示数变大，则
A．滑动变阻器的滑片在向左滑动 B．电压表V的示数变大
C．电流表A的示数变大 D．电压表V与电流表A示数的比值变大
答案：A C
二、填空题
29．如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片P向左移动时，电流表示数将＿＿＿＿，电压表示数将＿＿＿＿。（填“变大”、“不变”或“变小”）
答案：变大 变小
30．如图所示的电路中电源电压保持不变，闭合开关，当滑片P向左滑动时，电压表的示数＿＿＿（选填“变大”、“变小”或“不变”），灯泡的亮度＿＿＿（选填“变亮”、“变暗”或“不变”）．
答案：变大 变暗
31．如图所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将＿＿＿＿＿，电流表A1的示数将＿＿＿＿．电流表A和A1的示数差将＿＿＿＿＿。（选填“变大”、“不变”或“变小”）
答案：不变 变小 不变
32．如图所示，电源电压恒定不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______（选填“变小”、“不变”或“变大”）。
答案：不变
33．如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片从a向b移动的过程中，电流表A的示数＿＿＿＿＿＿＿，电压表V1的示数＿＿＿＿＿＿，电压表V2与电流表A示数的比值＿＿＿＿＿＿＿。（以上三空均填“变大”、“变小”或“不变”）
答案：变小 变小 变大
34．某兴趣小组为了研究火情监视装置，将热敏电阻Rt、警示灯L以及电压表和电流表组成如图所示电路，热敏电阻的阻值随温度的升高而减少。闭合开关S后，当火情发生时，电流表的示数________（填“变大”或“变小”），警示灯的亮度________________（填“变亮”或“变暗”）。（设电源电压及灯丝电阻不变）
答案：变大 变亮
35．如图所示电路，已知电源电压恒定不变，电阻R1=10Ω，滑动变阻器R2上标有“20Ω 1A”字样，该变阻器的中部存在一处断点，电路其它部分完好。当滑片P从a端向b端滑动时（未到达断点），电流表的示数___________，电压表的示数_____________，（选填“增大”、 “减小”或“不变”），滑片P滑过断点瞬间，电压表的示数____________（选填“明显增大”“明显减小”或“立减为零”）。
答案：减小 增大 明显增大
36．东营地区春季多风，小明自制了一种测定风速的装置，如图所示。其中风速表是由电压表改装而成，R为定值电阻，R1为滑动变阻器，“T”型管道的竖直管内装有可上下自由移动的轻质活塞A，A和滑动变阻器的滑片相连。请分析说明该装置测量风速的原理：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
答案：风速变大（小），活塞上方气压变小（大），活塞向上（下）移动，滑动变阻器接入电路的电阻变小（大），电路中电流变大（小），定值电阻两端电压变大（小），电压表（风速表）示数变大（小）（其他叙述合理，同样得分）
